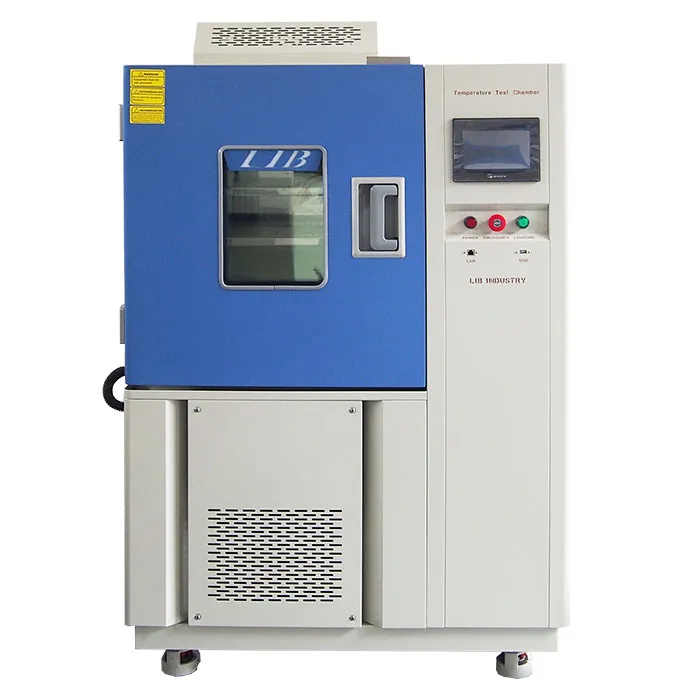

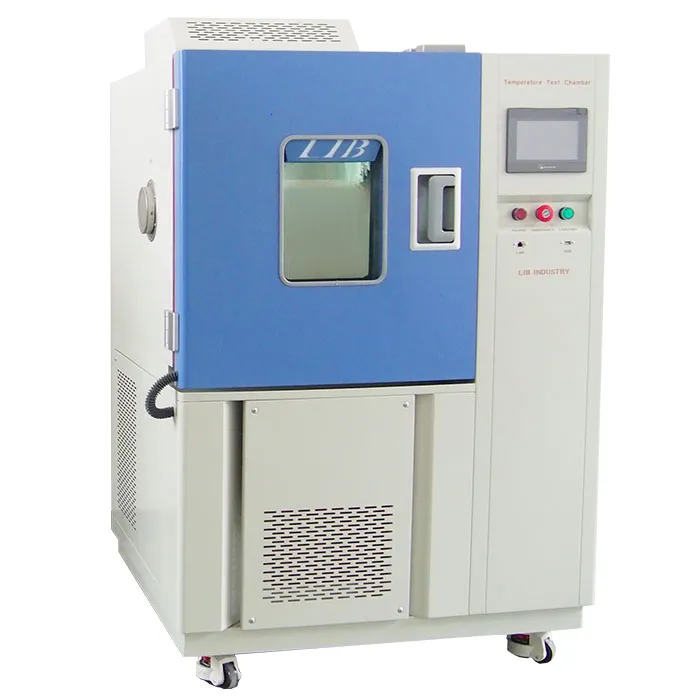

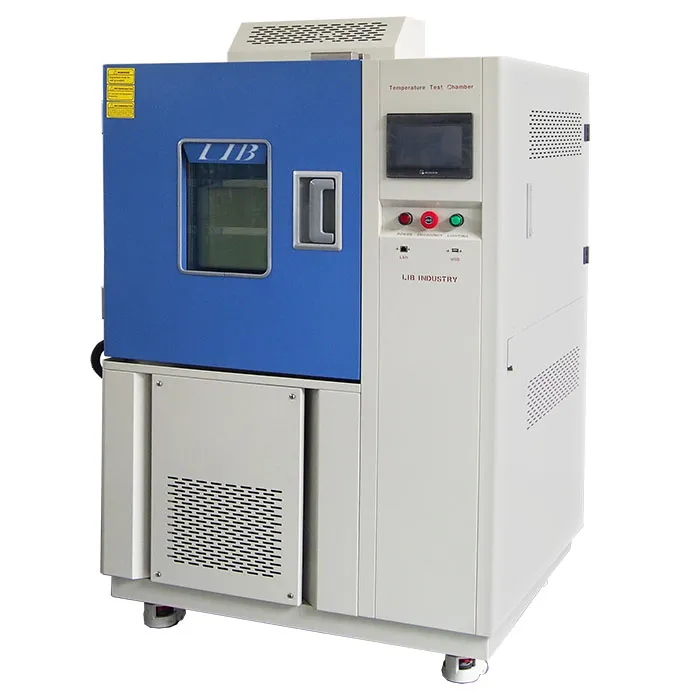

Cámara criogénica

Name: Cámara criogénica
Brand: Xi'an LIB Environmental Simulation Industry

La Cámara criogénica LIB adopta la refrigeración mecánica, y la baja temperatura puede alcanzar-120 ° C. Esta cámara de prueba criogénica logra el ahorro de energía. Cuando la temperatura debe estabilizarse nuevamente, el control PID avanzado puede controlar eficazmente el valor de salida de la fase constante y la fase de recuperación.

Modelo: CF-100, CF-225, CF-500, CF-800, CF-1000

Estándar: ISO 14965, ISO 21011, ISO 21013-1, ISO 9328-4

Características y beneficios de la Cámara criogénica

1. Reemplazando la forma tradicional de enfriamiento con nitrógeno líquido, la Cámara criogénica LIB logra una condición de baja temperatura de-120 ° C a través de la refrigeración mecánica.

2. El sistema de refrigeración de la Cámara criogénica es confiable y estable, que puede realizar la prueba en un ambiente criogénico estable.

3. La Cámara criogénica estándar tiene 2 soportes de muestra, que se pueden ajustar y desmontar para probar muestras de diferentes tamaños. El sistema de circulación de aire de la cámara de prueba proporciona una buena circulación de aire, logrando una buena uniformidad de la temperatura.

4. La Cámara criogénica aplica control programable, que puede realizar 120 programas para las pruebas. La Cámara criogénica se puede controlar de forma remota a través de dispositivos móviles; también se puede conectar al sistema de control unificado del laboratorio para lograr un control y operación unificados.

Especificaciones DE LA CÁMARA criogénica

Modelo	CF-100	CF-225	CF-500	CF-800	CF-1000
Dimensión interna (mm)	400500500	500600750	700800900	80010001000	100010001000
Dimensión total (mm)	90010501620	100011401870	120013402020	130015402120	150015402140
Volumen interior	100L	225L	500L	800L	1000L
Rango de temperatura	-120 ℃ ~ 150 ℃
Fluctuación de la temperatura	± 0,5 ℃
Desviación de la temperatura	± 2,0 ℃
Tasa de enfriamiento	1 ℃ / min
Tasa de calefacción	3 ℃ / min
Sistema de enfriamiento	Sistema de refrigeración de compresión mecánica
Unidad de refrigeración	Compresor Cascade
Elemento de calefacción	Calentador de Nichrome
Controlador	Controlador de pantalla táctil LCD a color programable, conexión Ethernet
Dispositivo de seguridad	Protección contra sobretemperaturas; Protección contra sobrecorriente; Protección de alta presión refrigerante; Protección contra fugas terrestres
Material exterior	Placa de acero con revestimiento protector
Material interior	Acero inoxidable SUS304
Aislamiento térmico	Espuma de poliuretano y algodón de aislamiento
Ventana de observación	Iluminación interior, sellado de goma de silicona termoestabilidad de doble capa
Configuración estándar	1 Agujero de cable (0, 50) con enchufe; 2 estantes

Configuración DE LA CÁMARA criogénica

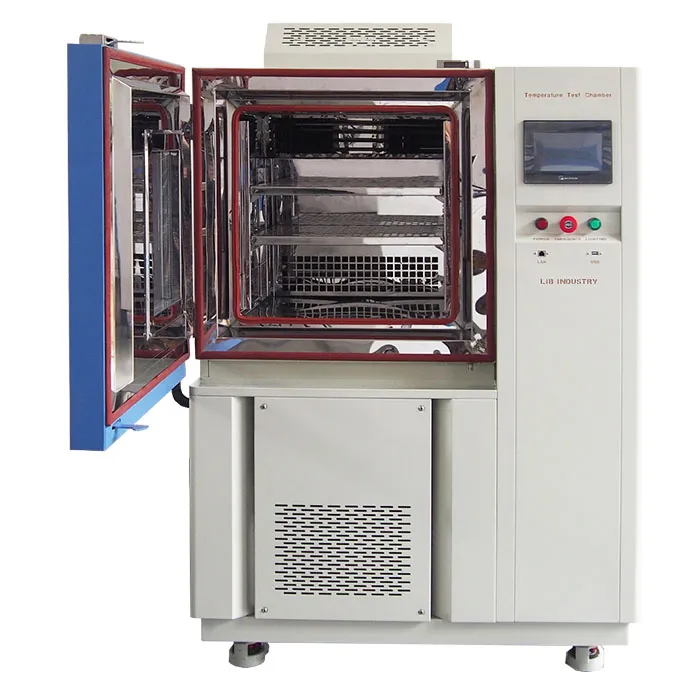

① Sala DE TRABAJO	La Cámara criogénica está hecha de SUS304, que tiene una buena resistencia a altas y bajas temperaturas. La Cámara criogénica estándar está equipada con un soporte de muestra doble. Las tiras de sellado y el diseño preciso de la estructura de sellado evitan fugas de aire frío.
② Sistema de circulación de aire	Los sistemas de circulación de aire están equipados con ventiladores de alto rendimiento que fomentan la circulación de aire en la sala de trabajo. En la prueba criogénica, la uniformidad de temperatura es un indicador muy importante, que requiere ± 2 ° C.
③ Sistema de calefacción	El Uso de alambre de calefacción de aleación de níquel-cromo, etc., puede generar calor rápidamente, desde el estado criogénico a una temperatura más alta cuando el sistema de calefacción necesita desempeñar un papel. La temperatura más alta puede alcanzar los 150 ℃.
④ Sistema de refrigeración	Se adopta un sistema de refrigeración mecánica en cascada. Se compone principalmente de una compreSsor, un condensador, un dispositivo de estrangulamiento (capilar) y un evaporador para formar un ciclo de refrigeración para controlar la baja temperatura a-120 °C.
⑤ Sistema de control	El sistema de calefacción y el sistema de refrigeración está controlado por el algoritmo PID. El sistema de control también tiene varias funciones de protección de seguridad, como protección contra sobretemperatura, protección contra sobrecarga del compresor, etc.
