La cámara de prueba de agua IPX4 se utiliza para probar el rendimiento impermeable de los productos. Rocíe la muestra con un tubo oscilante giratorio de ± 180 ° para simular salpicaduras en un entorno natural, apertura de 0,4mm, espaciado de 50mm, de acuerdo con las normas IEC 60529.
Modelo: R-800C, R-1200C
Estándar: GJB 150,8, ISO 20653, IEC 60529, UL 50E, UL 1598, UL 153, UL1573, UL 60950-1, IPX3, IPX4
1. El tubo oscilante está hecho de acero inoxidable y está disponible en varios diámetros, la boquilla de pulverización es una boquilla especial desmontable. El rango del tubo oscilante se puede alcanzar a ± 45 °, ± 60 °, ± 90 °, ± 180 °, un caudal de pulverización preciso y estable de 0,07L/min por orificio.
2. La velocidad, el ángulo y la altura de la tabla giratoria de la muestra se pueden fijar en el controlador, y la rotación positiva y negativa se puede controlar automáticamente. Y la parte eléctrica está completamente sellada para evitar fugas de agua.
3. Sistema de agua circulante: sistema de filtración de entrada automática filtra impurezas en partículas de 0,03mm para mejorar la eficiencia y conveniencia de la prueba. El sistema de circulación de agua reduce en gran medida el consumo de agua.
4. El tanque de agua está equipado con válvula de bola de flotador de nivel de agua, con función de detección de alarma de alto y bajo nivel de agua, que puede evitar efectivamente que la bomba de agua se dañe.
Modelo | R-800C | R-1200C |
Dimensiones internas (mm) | 900*950*950 | 1300*1350*1370 |
Dimensiones totales (mm) | 1180*1420*1920 | 1540*1820*2200 |
Volumen útil (L) | 810 | 2400 |
Radio de tubo oscilante | 400mm | 600mm |
Tamaño de la bandeja de goteo | 600*600 | 1000*1000 |
Diámetro del agujero de pulverización | BOR4 mm | |
Espaciado del agujero | 50mm | |
Ángulo oscilante del tubo oscilante | 0 ~ ± 180 ° (ajustable) | |
Velocidad de rotación de la placa giratoria | 1R/MIN (velocidad ajustable) | |
Control de la presión del agua | Medidor de flujo | |
Controlador | Controlador de pantalla táctil LCD a color programable, conexión Ethernet | |
Sistema de suministro de agua | Tanque de agua, bomba de refuerzo, suministro automático de agua, sistema de purificación de agua | |
Dispositivo de seguridad | Protección contra sobretemperaturas; Protección contra sobrecorriente; Protección contra la escasez de agua; Protección contra fugas De La Tierra; Protección de secuencia de fase | |
Material exterior | Placa de acero con revestimiento protector | |
Material interior | Acero inoxidable SUS304 | |
Ventana de observación | Vidrio aislante de doble capa con limpiaparabrisas | |
Se puede utilizar principalmente para filtrar varias impurezas en partículas de agua de 0,03mm que ingresan a la cámara de prueba para evitar que las impurezas causen desgaste y daños a componentes clave como bombas.
La función de almacenamiento de agua proporciona suficiente fuente de agua para la prueba de lluvia. Reciclar agua: recoger y tratar el agua después de su uso, de nuevo después de la filtración y reciclar, purificación y otras operaciones.
Proporcionar energía, de modo que el agua se pueda transportar al tubo de péndulo y la boquilla y otras partes a través de la tubería con una cierta presión y flujo.

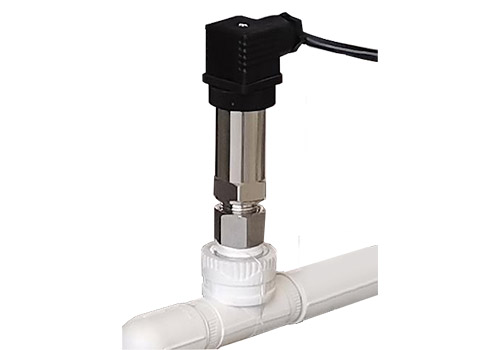

4. Sensor de presión:
El valor de presión del flujo de agua durante la prueba se mide en tiempo real para un ajuste y control oportunos.
5. Filtro de circulación de agua:
Después de la prueba, el agua se filtra dos veces para eliminar las impurezas, la suciedad y otros contaminantes causados por el proceso de prueba. Utilización mejorada del agua.
6. Medidor de flujo:
Mida con precisión el flujo de agua durante la prueba para garantizar que el flujo de agua cumpla con los requisitos estándar de las pruebas IPX3 y X4. Monitoreo en tiempo real de los cambios de flujo de agua.
