Un cartón puede lucir intacto al llegar mientras que la placa en su interior ya ha fallado — una soldadura agrietada, un conector flojo o un contacto de relé que solo funciona mal bajo carga. Este artículo responde a la pregunta directamente:las vibraciones del envío se prueban con unacámara de vibraciónque reproduce el movimiento aleatorio, la temperatura y la humedad que experimenta un paquete en transporte por camión, avión, ferrocarril y mensajería, para que los ingenieros puedan ver las fallas antes que los clientes. A continuación, analizamos por qué la vibración daña los productos electrónicos, qué estándares se aplican (ASTM D4169, ASTM D999, ASTM D4728, ISTA 3A), cómo elaborar un plan de pruebas, cómo se configuran las cámaras de vibración LIB para este trabajo y cómo elegir entre tipos de cámara para su línea de productos.
La mayor parte de la vibración en el transporte esaleatoria, no una onda sinusoidal limpia única. El piso de un camión, la cinta de un clasificador de paquetes, la bodega de un avión y una pila de pallets inyectan muchas frecuencias al paquete a la vez, y el cartón o el acolchado de espuma pueden amplificar esa energía con la misma facilidad que absorberla.

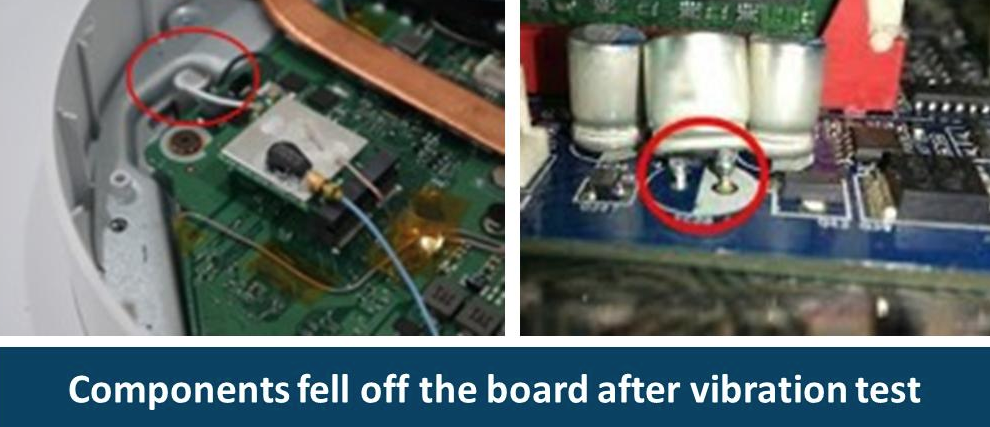

Fatiga de juntas de soldadura y agrietamiento de PCB.Las placas de circuito rara vez fallan por un solo golpe: fallan por acumulación. Miles de pequeños ciclos de flexión crean microgrietas alrededor de componentes pesados, disipadores de calor, transformadores, baterías y conectores montados en las esquinas. Los componentes de paso fino, los encapsulados BGA y los componentes cerámicos soportan tanto carga eléctrica como mecánica, por lo que son los primeros en mostrar picos de resonancia desplazados, pads levantados o circuitos abiertos.
Aflojamiento de conectores y desplazamiento de cables.Los conectores combinan fricción, fuerza de retención y presión de contacto, todo lo cual la vibración puede perturbar. Los arneses de cables se desplazan, los cables planos se mueven, los tornillos se aflojan y el aislamiento roza contra bordes metálicos; a menudo sin fallar en una prueba inicial de encendido, solo para fallar más tarde bajo carga o tras una manipulación adicional.
Resonancia de componentes.Pantallas, ventiladores, inductores, baterías, antenas y soportes internos tienen cada uno su propia frecuencia de resonancia. Cuando el acolchado desplaza la energía vibratoria a ese rango en lugar de amortiguarla, el daño se acelera en lugar de ralentizarse.
Etapa de transporte |
Fuente típica de vibración |
Road |
Vibración del piso de camión y furgoneta, generalmente más intensa a baja frecuencia |
Clasificación/manipulación |
Transferencias por transportador, tolvas, clasificadores de paquetes |
Almacenamiento |
Apilamiento en pallets (presión de carga superior), placas de muelle, movimiento de montacargas |
Air |
Vibración en bodega de carga más cambios de presión y temperatura |
Rail |
Vibración continua de baja frecuencia del piso durante larga duración |
Debido a que los envíos reales combinan varias de estas en un solo viaje, la muestra de prueba debe ser elconfiguración completa de envío— producto, accesorios, cables, manuales, bandejas internas, cartón, etiquetas y método de cierre — no solo la placa o unidad desnuda.
El estándar correcto depende del peso del paquete, el modo de distribución (mensajería, paletizado, aéreo o mixto), el riesgo del producto y los requisitos del cliente.
Estándar |
Mejor uso |
Parámetros clave a especificar |
ASTM D4169 |
Contenedores y sistemas de envío |
Vibración aleatoria de camión según Programa E, normalmente PSD 1–200 Hz. Una secuencia de camión de 60 minutos suele dividirse en Baja (0,40 Grms, 40 min), Media (0,54 Grms, 15 min) y Alta (0,70 Grms, 5 min). |
ASTM D999 |
Contenedores de envío llenos |
Método A1 choque vertical repetitivo, A2 choque rotatorio repetitivo, B resonancia de un solo contenedor, C resonancia de paletizado/unitarizado/apilado. Las configuraciones de desplazamiento fijo suelen usar un desplazamiento pico a pico de 25,4 mm a aproximadamente 2–5 Hz durante 60 minutos. |
ASTM D4728 |
Vibración aleatoria de unidades de envío llenas |
Control PSD en g²/Hz con Grms total derivado de la curva; los informes deben incluir el rango de frecuencia, puntos de quiebre, Grms, orientación, duración, peso de carga útil, fijación y base de datos de campo. |
ISTA 3A |
Paquetes de mensajería de hasta 70 kg / 150 lb |
Perfiles de paquete estándar, pequeño, plano y alargado. Vibración aleatoria con/sin carga superior a 0,53 y 0,46 Grms totales; vibración aleatoria a baja presión opcional a 60 kPa (camión y avión) o 70 kPa (solo camión). |
Conclusión del ingenieroay:si no puede nombrar el nivel Grms, el rango de frecuencia y la duración que su producto debe soportar, la especificación de prueba aún no está completa.
Empiece con la ruta real— un paquete de menos de 70 kg apunta a ISTA 3A; un controlador industrial paletizado se acerca más a ASTM D4169 o D4728.
Añada estrés ambiental donde corresponda— la espuma se endurece en almacenamiento en frío, se ablanda con el calor y pierde amortiguación tras la compresión; el cartón corrugado pierde resistencia con alta humedad. Las pruebas en cámara combinada detectan esto, las pruebas de solo vibración no.
Registre las condiciones de prueba con precisión— estado operativo del producto, orientación del paquete, ubicaciones de sensores, puntos de ajuste ambientales y método de inspección (visual, verificación de torque, prueba eléctrica, registro de firmware, verificación de calibración o rayos X).
Compare entrada vs. respuesta— un pico fuerte de transmisibilidad significa que el embalaje estáalimentandointroduciendo energía en el producto en lugar de absorberla, lo que apunta directamente a un rediseño del acolchado.
La inspección posterior a la prueba debe ir más allá del aprobado/reprobado e incluir esquinas aplastadas, fondo de la espuma tocando fondo, polvo de fricción, movimiento de cables, tornillos flojos, cambio en la resistencia de contacto, ruido de ventiladores, reinicios intermitentes, carcasas agrietadas y frecuencia de resonancia desplazada.

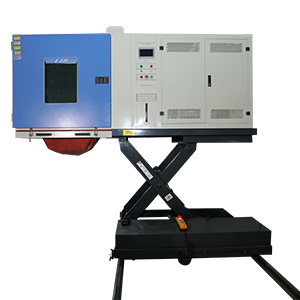

Las cámaras de vibración LIB combinan vibración mecánica con temperatura y humedad controladas en un solo recinto, de modo que el mismo paquete y disposición de sensores se pueden probar en condiciones ambientales, frías, húmedas y calientes sin mover la muestra entre máquinas.
| Capacidad | Valor práctico para pruebas de embalaje |
|---|---|
| Rango de temperatura: -50°C a +150°C | Reproduce el endurecimiento de la espuma en almacén frío y el ablandamiento en camión caliente |
| Fluctuación de temperatura ±0,5°C / desviación ±2,0°C | Mantiene estables las condiciones térmicas mientras se recopilan datos de vibración |
| Rango de humedad: 30%–98% HR, desviación ±2,5% HR | Evalúa la resistencia del cartón, adhesivos, etiquetas, espuma y comportamiento de contacto |
| Velocidad de calentamiento/enfriamiento: 5°C/min | Acorta las transiciones entre condiciones de almacenamiento y transporte |
| Rango de frecuencia de vibración: 2–4000 Hz | Cubre el movimiento de baja frecuencia del transporte y el cribado de resonancia de mayor frecuencia |
| Fuerza de vibración nominal: 1000 kgf | Maneja cargas combinadas exigentes de paquete y producto |
| Amplificador de potencia digital + refrigeración mecánica | Mantiene repetibles los perfiles combinados de temperatura/humedad/vibración de una ejecución a otra |
| Mesa deslizante de 600 × 600 mm con expansor de cabezal | Área práctica de fijación para electrónica embalada y subconjuntos |
| |
Factor |
Cámara estándar de temperatura/humedad |
Cámara LIB de vibración + clima |
Simula impactos/vibración de transporte |
No |
Sí (2–4000 Hz, hasta 1000 kgf) |
Simula almacenamiento en frío/calor |
Yes |
Yes |
Simula efectos de humedad en el embalaje |
Yes |
Yes |
Adecuado para calificación de vida útil / almacenamiento |
Yes |
También adecuado, más calificación de tránsito |
Adecuado para ASTM D4169 / D999 / D4728 / ISTA 3A |
No |
Yes |
Ideal para |
Pruebas de almacenamiento y envejecimiento |
Calificación completa de envío y distribución |
Si su producto solo necesita sobrevivir en un estante de almacén, una cámara estándar puede ser suficiente. Si necesita sobrevivir a un camión, una cinta clasificadora y una bodega de avión en un mismo viaje, la cámara combinada es la que coincide con el modo de falla real.
Los equipos de ingeniería que evalúan un proveedor de cámaras de vibración suelen preguntar más allá de la hoja de especificaciones: preguntan qué sucede después de la entrega. Para los clientes de LIB, esto ha incluido orientación de instalación en sitio, capacitación del operador sobre la configuración de perfiles PSD y montaje de accesorios, soporte de calibración y respuesta posventa para programas combinados de temperatura-humedad-vibración en los sectores de electrónica, automoción, telecomunicaciones, energía solar e industrial.
¿Qué estándares se utilizan para las pruebas de vibración de embalaje?
Los más comunes son ASTM D4169 para el rendimiento de contenedores de envío, ASTM D999 para procedimientos de prueba de vibración en contenedores llenos, ASTM D4728 para vibración aleatoria de unidades de envío llenas e ISTA 3A para paquetes de mensajería de hasta 70 kg / 150 lb.
¿Cómo elijo una cámara de vibración para pruebas de embalaje de electrónicos?
Haga coincidir la cámara con las dimensiones del paquete, la masa de carga útil, el rango de frecuencia requerido, el objetivo Grms, el rango de temperatura/humedad, el área de fijación y el estándar que rige. Para electrónicos, una cámara que combina temperatura, humedad y vibración suele ser más informativa que la vibración sola.
¿Qué productos electrónicos son más vulnerables a la vibración del transporte?
Los productos con componentes pesados montados en PCB, juntas de soldadura de paso fino, módulos enchufables, pantallas, baterías, ventiladores, componentes ópticos, relés y arneses de cables necesitan la mayor atención durante el diseño del embalaje.
¿Una cámara de vibración reemplaza las pruebas reales de campo de envío?
No del todo: las complementa. Los envíos de campo instrumentados generan datos PSD reales que se pueden programar de vuelta en la cámara, proporcionando una prueba de laboratorio repetible que sigue el entorno de distribución real.
¿Qué soporte posventa ofrece LIB con sus cámaras de vibración?
LIB respalda sus cámaras de vibración con unagarantía de 3 años, soporte técnico de por vida, y unservicio integralque cubre consultoría de proyectos, configuración de la cámara, orientación de instalación, capacitación de operadores, calibración y mantenimiento continuo, para que los laboratorios obtengan continuidad de soporte durante todo el tiempo que la cámara esté en uso, no solo durante el período de garantía.
|
Cámara combinada de temperatura, humedad y vibración — para productos que necesitan simulación simultánea de clima y tránsito. |
— para cargas paletizadas grandes o pruebas de distribución de múltiples unidades. |

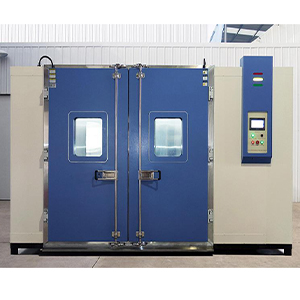

Cámara de temperatura y humedad constantes — para almacenamiento, vida útil y preacondicionamiento previo a las pruebas de vibración. |
Un cartón puede pasar una inspección superficial y aún ocultar una placa dañada. La fatiga de soldadura, el agrietamiento de PCB, los conectores flojos, el desplazamiento de cables, la resonancia y las fallas funcionales ocultas son los riesgos reales de la vibración del envío, y una cámara de vibración es cómo se encuentran antes de que un cliente las encuentre primero. Un plan de prueba sólido utiliza el producto completamente embalado, el estándar correspondiente (ASTM D4169, ASTM D999, ASTM D4728 o ISTA 3A) y criterios de aprobado/reprobado vinculados a la función real del producto, no solo a la condición del cartón.
¿Necesita ayuda para hacer coincidir una cámara de vibración con sus requisitos de embalaje y distribución?Contacte a LIB Environmental Simulation Industry para obtener orientación sobre configuración de cámaras, hojas de datos técnicos, cotizaciones o una solución de prueba personalizada basada en su ruta de envío y perfil de riesgo del producto.
