AMini Temperature Chamberse utiliza cuando la cantidad de muestras es limitada pero la precisión de la temperatura aún debe ser estricta. Componentes electrónicos, baterías, sensores, polímeros, recubrimientos y embalajes médicos a menudo necesitan exposición a frío, seco o temperatura cíclica antes de su aprobación para su uso. Esta guía explica por qué es importante el mantenimiento de las mini cámaras de temperatura, cómo realizar una calibración adecuada, qué parámetros de la IEC 60068 deben incluirse en un plan de pruebas y cómo se compara la Mini Cámara de Temperatura de LIB Industry con otros formatos de cámara. Dos lecturas determinan si se puede confiar en un resultado: la uniformidad de la temperatura, que compara puntos dentro de la cámara, y la fluctuación de la temperatura, que muestra cuánto varía un punto con el tiempo. Sin un registro de datos de la cámara y un certificado de calibración válido, una prueba fallida es difícil de explicar y una prueba aprobada es difícil de confiar.
Una cámara compacta reacciona rápidamente, lo que acorta los ciclos de prueba de I+D, pero también significa que una ruta de aire bloqueada, un estante sobrecargado o una junta de puerta desgastada pueden alterar el campo térmico rápidamente.
La muestra se juzga por el aire que realmente experimenta, no solo por la pantalla del controlador. Una mala uniformidad puede dejar una muestra más fría que otra; una fluctuación excesiva puede estresar una PCB o un sensor de formas no planificadas. El mantenimiento rutinario mantiene el ventilador, la junta, la cámara de trabajo, el controlador y los dispositivos de seguridad en condiciones normales. La calibración añade pruebas: comparar las lecturas de la cámara con sensores de referencia trazables en puntos seleccionados muestra si la cámara es adecuada para pruebas de calificación, inspección de entrada, validación de productos o controles de estabilidad.
El mantenimiento diario debe ser simple, repetible y centrado en las piezas que afectan directamente la estabilidad de la cámara.
· Revisar el interior de la cámara antes de cada prueba.
Retirar residuos, restos de embalaje, cinta adhesiva, virutas metálicas y material derramado. Limpiar la cámara de trabajo de acero inoxidable con un paño no corrosivo cuando sea necesario. No colocar muestras contra la salida de aire trasera o el ventilador de circulación: un accesorio sobredimensionado puede perturbar el flujo de aire.
· Inspeccionar la junta de la puerta y la ventana de observación.
Una junta floja, acumulación de escarcha o una puerta mal cerrada pueden provocar fugas, que a menudo se manifiestan como un enfriamiento lento, fluctuación inestable de la temperatura o condensación cerca de la ventana de observación. Revisar el área de sellado y cerrar el tapón del puerto de cables cuando no esté en uso.
· Mantener despejada la circulación del aire.
Dejar espacio alrededor de cada muestra. Para tarjetas electrónicas, colocar los accesorios en estantes en lugar del suelo de la cámara; para celdas de batería o piezas de plástico, evitar el apilamiento denso a menos que el plan de prueba requiera esa condición de carga.
· Revisar el controlador y las alarmas.
Antes de una ejecución larga, verificar el perfil, la tasa de rampa, el tiempo de permanencia y los límites de alarma, incluyendo sobretemperatura, sobreintensidad, alta presión del refrigerante, falta de agua y protección contra fugas a tierra.
Intervalo |
Task |
Por qué es importante |
Semanal |
Limpiar estantes, pared interior y área de drenaje |
Previene la contaminación y la acumulación de hielo |
Semanal |
Revisar el historial de alarmas |
Detecta problemas tempranos en el compresor o sensores |
Semanal |
Exportar archivos de registro de datos de la cámara |
Conserva evidencia para informes y auditorías |
Mensual |
Revisar la junta de la puerta y el puerto de cables |
Reduce fugas y fluctuaciones anormales |
Mensual |
Comparar la pantalla con un sensor de referencia |
Señala la deriva antes de la calibración formal |
Mensual |
Respaldar programas de prueba comunes |
Previene la pérdida de perfiles validados |
La calibración debe reflejar el uso real de la cámara: una cámara que funciona principalmente a +85 °C para envejecimiento no necesita la misma selección de puntos que una utilizada para cribado en frío a -70 °C.
Preparar sensores de referencia calibrados— un termómetro de referencia, sonda PT100, termopar o registrador de datos con un certificado válido, más preciso que la tolerancia que se está comprobando. Pasar los cables a través del puerto de cables y sellarlo herméticamente.
Seleccionar puntos de calibración: comúnmente -40 °C, -20 °C, 0 °C, +25 °C, +85 °C, +150 °C, más -70 °C para trabajo en frío, y los puntos de ajuste que más se utilicen en producción. Estabilizar 30-60 minutos después de alcanzar el punto de ajuste antes de registrar.
Colocar sensores para una prueba de uniformidad— centro y esquinas para una verificación con cámara vacía, posiciones reales de las muestras para una verificación con carga. Un certificado de cámara vacía puede no describir el comportamiento con un accesorio denso instalado.
Estabilizar y registrar la fluctuación.La fluctuación es la lectura más alta menos la más baja en una ubicación durante un período definido; la uniformidad compara posiciones al mismo tiempo. El registro de datos respalda el informe de calibración.
Ajustar o documentar la desviación.Si la pantalla difiere de la referencia, verificar primero la colocación del sensor, el sellado del cable, la condición de carga y el tiempo de estabilización. El certificado debe indicar las lecturas antes y después del ajuste.
Referencia de prueba |
Propósito |
Parámetros a escribir en el plan |
IEC 60068-2-1, Ensayo A: Frío |
Almacenamiento u operación a baja temperatura |
-20 °C, -40 °C o -70 °C; energizado o no energizado; embalado o desembalado; tiempo de estabilización; exposición de 2h, 16h, 72h o 96h |
IEC 60068-2-2, Ensayo B: Calor seco |
Almacenamiento u operación a alta temperatura |
+70 °C, +85 °C, +105 °C o +150 °C; alimentado o no alimentado; tiempo de estabilización; exposición de 2h, 16h, 72h o 96h |
IEC 60068-2-14, Ensayo N |
Efecto del cambio de temperatura |
Temperatura baja, temperatura alta, tiempo de permanencia, tiempo de transferencia o tasa de cambio, número de ciclos |
Solo «prueba de ciclado de temperatura» es demasiado vago. Un plan útil dice: -40 °C a +85 °C, 30 min de permanencia en cada punto, 5 ciclos, calentamiento 3 °C/min, enfriamiento 1 °C/min, muestra sin alimentación, intervalo de registro de datos 1 min.
Fluctuación excesiva: fugas en la puerta, ajustes inestables del controlador, mal contacto del sensor, flujo de aire bloqueado o una carga que disipa calor: revisar primero la junta, el puerto de cables, la colocación de la muestra y la holgura del flujo de aire.
Mala uniformidad: común cuando las muestras están demasiado apretadas. Mover un accesorio 50 mm de la salida de aire puede cambiar el resultado; si la cámara pasa vacía pero falla cargada, revisar la disposición de la carga.
Falta de registro de datos: un informe sin una curva de temperatura es una evidencia débil. Registrar el punto de ajuste, temperatura real, tiempo, eventos de alarma, operador, ID de la muestra y nombre del programa; conservar los datos brutos con el informe y el certificado de calibración para pruebas orientadas al cliente.
La Mini Cámara de Temperatura de LIB Industry está diseñada para laboratorios que necesitan una pequeña huella pero aún requieren una amplia cobertura de temperatura y control estable.
Item |
Especificación o característica |
Volumen de trabajo |
50 L o 80 L |
Espacio interno |
320 × 350 × 450mm o 400 × 400 × 500mm |
Opciones de rango de temperatura |
-20 °C a +150 °C, -40 °C a +150 °C, o -70 °C a +150 °C |
Fluctuación de temperatura |
±0.5°C |
Desviación de temperatura / uniformidad |
±2.0°C |
Tasa de calentamiento y enfriamiento |
3 °C/min calentamiento, 1 °C/min enfriamiento |
Control y datos |
Pantalla táctil LCD programable, conexión Ethernet |
Estructura de la cámara |
Interior de acero inoxidable SUS304, orificio para cable, dos estantes |

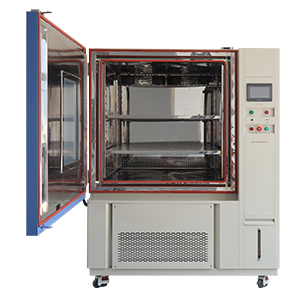

La cámara combina una cámara de trabajo resistente a la corrosión, exterior de acero revestido, aislamiento, iluminación interior y una ventana de observación. Los perfiles programables permiten que una sola unidad realice almacenamiento en frío, calor seco y ciclado de temperatura consecutivamente sin cambios manuales, lo cual es importante para la rutina de mantenimiento anterior, ya que menos reconfiguraciones manuales significan menos oportunidades de que una junta floja o un límite de alarma mal programado pasen desapercibidos.
Elegir entre una mini cámara de sobremesa y una sala de acceso más grande se reduce al volumen de muestras y la configuración de carga, no solo al presupuesto:
Factor |
Mini Cámara de Temperatura (50–80 L) |
Sala Ambiental de Acceso |
Volumen de muestras |
Lotes pequeños, componentes individuales |
Múltiples ensamblajes grandes o bastidores simultáneamente |
Control de uniformidad de temperatura |
Más estricto, más fácil mantener ±2.0 °C en un volumen pequeño |
Requiere más ingeniería de flujo de aire para mantener la uniformidad |
Huella |
De sobremesa, espacio de laboratorio mínimo |
Sala dedicada, espacio de suelo significativo |
Caso de uso típico |
Cribado de I+D, inspección de entrada, calificación de lotes pequeños |
Pruebas de ensamblaje completo o de múltiples unidades en producción |
Velocidad de reacción a cambios en el punto de ajuste |
Rápida, ideal para planes de prueba de ciclos cortos |
Más lenta debido al mayor volumen de aire |
Xi'an LIB Environmental Simulation Industry fabrica cámaras de prueba ambientales desde 2009, abarcando diseño, fabricación, ventas y servicio. Su gama incluye cámaras de temperatura y clima, cámaras de corrosión, cámaras de polvo y agua IP, cámaras de intemperismo y cámaras de prueba especiales, de modo que un laboratorio que comienza con una Mini Cámara de Temperatura para cribado de I+D puede escalar a equipos de calificación más grandes del mismo proveedor.

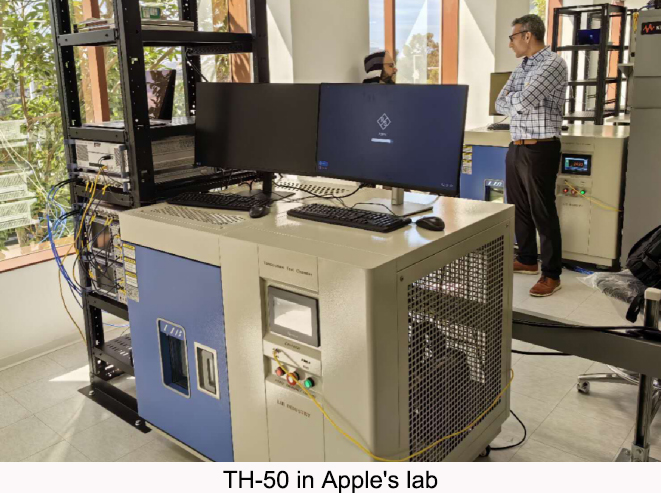

Los laboratorios que utilizan Mini Cámaras de Temperatura LIB para inspección de entrada y cribado de I+D informan que la rápida tasa de calentamiento/enfriamiento evita que los planes de ciclos cortos se conviertan en un cuello de botella, y que el registro de datos conectado por Ethernet acelera las comparaciones mensuales de deriva ya que las curvas exportadas no necesitan transcripción manual. Varios clientes almacenan perfiles validados de almacenamiento en frío, calor seco y ciclado uno al lado del otro en la pantalla táctil, reduciendo el tiempo de configuración entre ejecuciones de IEC 60068-2-1 y 60068-2-2 en la misma unidad.
|
|
Salas Ambientales de Acceso — pruebas de ensamblaje completo o de múltiples unidades en producción después de la validación de I+D. |
Cámaras de prueba de polvo y arena — pruebas IP5X/IP6X para los mismos gabinetes examinados para temperatura. |
Cámaras de prueba de corrosión / niebla salina— durabilidad de recubrimientos y carcasas junto con datos de ciclado de temperatura. |
1. ¿Con qué frecuencia se debe calibrar una mini cámara de temperatura?La mayoría de los laboratorios utilizan un intervalo de 6 a 12 meses. El uso intensivo, auditorías de clientes, trabajos de reparación, reemplazo de sensores o resultados de pruebas fallidas pueden requerir una calibración más temprana.
2. ¿Cuál es la diferencia entre uniformidad y fluctuación de temperatura?La uniformidad compara lecturas en diferentes posiciones al mismo tiempo. La fluctuación mide cuánto cambia una posición después de la estabilización.
3. ¿Por qué es importante el registro de datos de la cámara?Registra la curva de prueba real, ayudando a encontrar eventos anormales, respaldando el análisis de fallos y proporcionando evidencia para un certificado de calibración o informe del cliente.
4. ¿Qué garantía y soporte postventa proporciona LIB Industry?LIB respalda su Mini Cámara de Temperatura con unGarantía de 36 meses (3 años) y servicio de seguimiento de por vida, además de orientación para la instalación, soporte para la puesta en marcha, orientación de mantenimiento y soporte para reparaciones.
5. ¿Puede LIB construir una mini cámara de temperatura no estándar?Sí — más allá de las configuraciones estándar de 50 L y 80 L, LIB ofrecepersonalización no estándaren sulínea de producción completa propia, conservicio integralcubriendo consultoría, fabricación, instalación y formación; cada unidad se somete a inspección de rendimiento, verificaciones funcionales y calibración antes de la entrega.
6. ¿Pasar la calibración en vacío garantiza resultados precisos con carga?No — un certificado de cámara vacía puede no describir el comportamiento una vez que se instala un accesorio denso o un conjunto de placas alimentadas. Las verificaciones con carga con sensores en posiciones reales de las muestras confirman la uniformidad en condiciones de prueba reales.
Una Mini Cámara de Temperatura ofrece su mejor valor cuando el mantenimiento, la calibración y el registro de datos son parte del proceso de prueba, no una ocurrencia tardía. La limpieza diaria, el control del flujo de aire, las revisiones de la junta de la puerta y la revisión de alarmas mantienen la cámara en buen estado; la calibración demuestra el comportamiento real de la temperatura mediante sensores de referencia, verificaciones de uniformidad y registros de fluctuación, convirtiendo las verificaciones rutinarias en evidencia de calidad utilizable.
Contacte al equipo de ingeniería de LIB Industry eninquiry@libtestchamber.compara discutir sus requisitos de Mini Cámara de Temperatura o solicitar una propuesta técnica o cotización.
