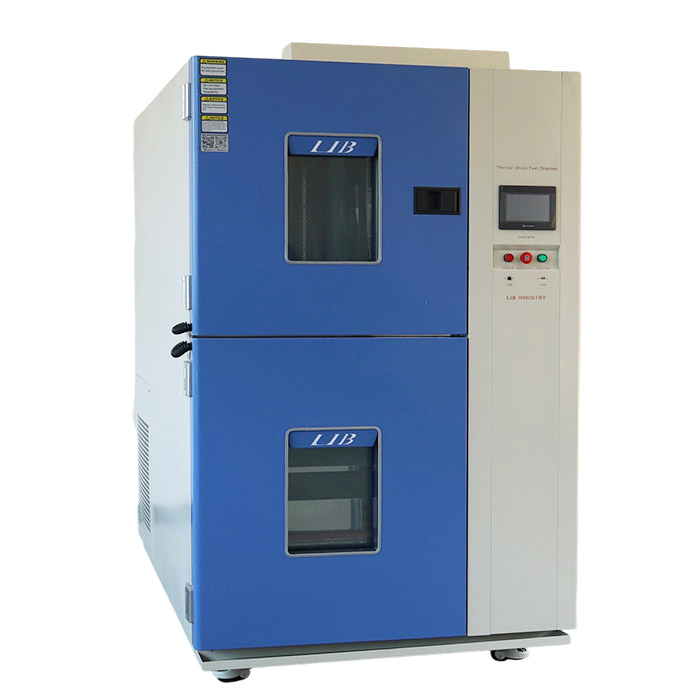

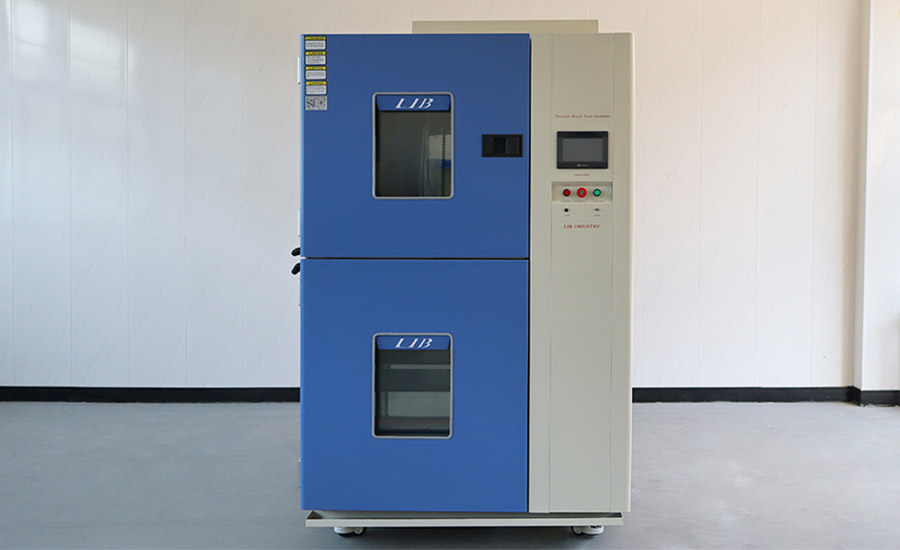

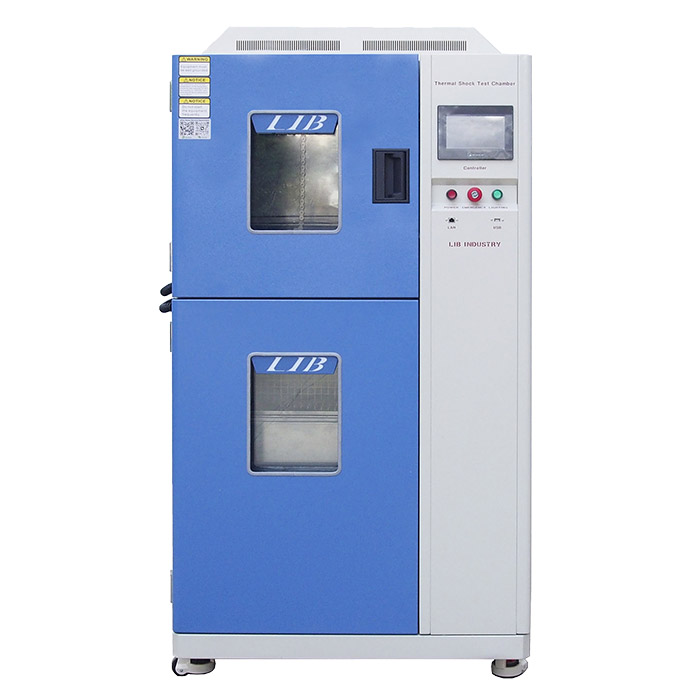

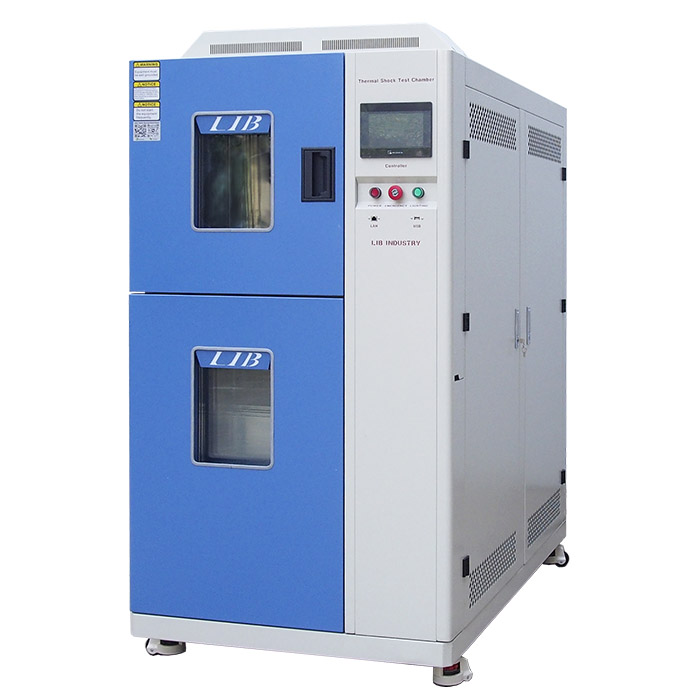

Cámara de choque de temperatura aire a aire

Name: Cámara de choque de temperatura aire a aire
Brand: Xi'an LIB Environmental Simulation Industry

La cámara de choque de aire a aire permite que el DUT de la cesta Cambie rápidamente entre la zona de alta temperatura (hasta 220 ℃) Y la zona de baja temperatura (hasta-75 ℃) en 3 segundos, lo que permite que la muestra experimente cambios de temperatura extremadamente duros.

La cámara de choque de la temperatura del aire al aire evalúa el producto en un entorno de diferencia de temperatura severa y simula la tensión de expansión y contracción térmica que puede enfrentar el producto. Ayude a identificar riesgos potenciales como grietas de materiales, fallas de soldadura y deformaciones estructurales.

Modelo: TS-162, TS-340, TS-500, TS-1000

Estándar: AAMA501, D4169-16 ASTM, IEC 61215, IEC 61646, IEC61108, IEC62688, MIL-STD-813D

Características y beneficios de la Cámara de choque de temperatura aire a aire

1. El diseño independiente de la zona de temperatura y el sensor de temperatura de alta precisión aseguran la conversión de temperatura rápida y uniforme

2. Cumple con los estándares internacionales de prueba como MIL-STD, y JEDEC IEC, y es una opción ideal para las pruebas de detección de estrés ambiental (ESS) de alta confiabilidad.

3. Las muestras se cambian automáticamente sin la necesidad de abrir la puerta para cambiar las zonas, evitando la fuga de aire frío y caliente. El proceso de prueba es más continuo y eficiente energéticamente.

4. La muestra puede cambiar rápidamente entre dos zonas de temperatura (dentro de 3 segundos), lo que permite completar múltiples ciclos en un corto período de tiempo, mejorando la eficiencia de las pruebas y acortando el ciclo de verificación del producto.

Especificaciones de la Cámara de choque de temperatura aire a aire

Modelo		TS-162	TS-340	TS-500	TS-1000
Dimensiones internas (mm)		300300250	450450360	650650500	850850700
Dimensión total (mm)		15608701545	171010201845	191012202265	211014202665
Volumen interior (mm)		22L	72L	211L	505L
Capacidad de carga		20kg	30kg	50kg	60kg
Habitación previa al calor	Temperatura límite superior	220 ℃
	Tiempo de calefacción	Ambiente ~ 200 ℃, en 30 minutos
Habitación Pre-Cool	Límite inferior Temperatura	-75 ℃
	Tiempo de enfriamiento	Ambiente ~ -70 ℃, en 30 minutos
Sala de pruebas	Rango de exposición de alta temperatura	20 ~ 200 °C ambiente
	Rango de exposición a baja temperatura	-65 ~ -5 °C
Fluctuación de la temperatura		≤ ± 0,5 ℃
Desviación de la temperatura		≤ ± 3 ℃
Tiempo de recuperación de la temperatura		Dentro de 5 minutos
Sistema de enfriamiento		Sistema de refrigeración de compresión mecánica, refrigerante respetuoso del medio ambiente
Controlador		Controlador de pantalla táctil LCD a color programable, conexión Ethernet

Detalles de la Cámara de choque de temperatura aire a aire

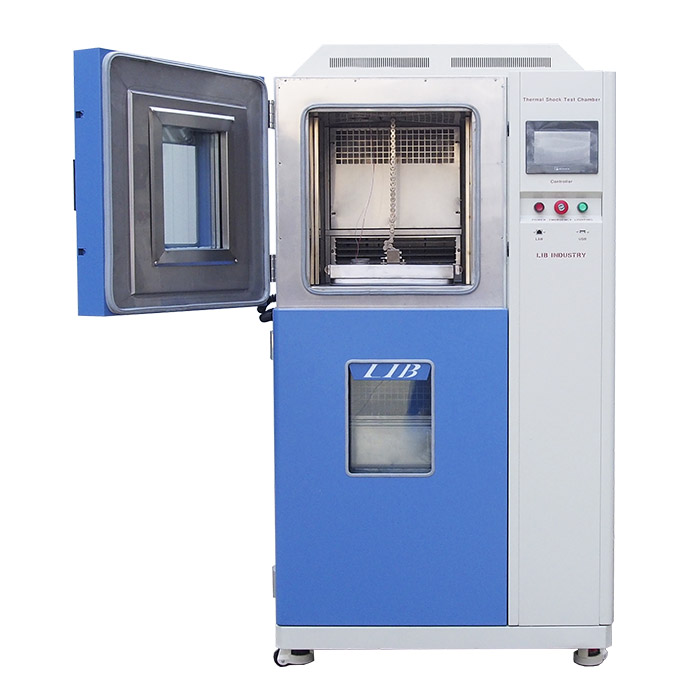

Sistema de transferencia de la cesta	Agujero del cable

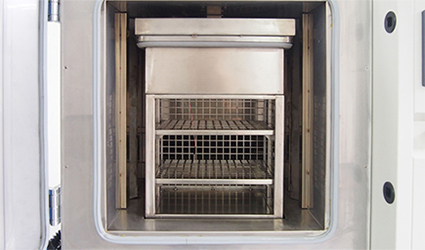

La cesta de muestra de estructura de aleación de alta resistencia puede subir y bajar automáticamente verticalmente en el rango de temperatura alta y baja. El movimiento es suave y los elementos de prueba dentro de la cesta no se ven afectados por la vibración.	El orificio de prueba (de 50mm) se abre en la parte superior de la cesta, lo que facilita la prueba de cables o fuentes de alimentación externas. Viene con un anillo de sellado de silicona para asegurar el rendimiento de sellado.

Ventana de observación	Sistema de refrigeración
Diseño de ventana de observación simple/doble, ventana de vidrio aislante calentada de doble capa para evitar la condensación, iluminación LED incorporada, lo que aclara el proceso de prueba de un vistazo.	Tecumseh francés, que es muy versátil. Sistema de refrigeración en cascada de dos etapas y utiliza refrigerantes respetuosos con el medio ambiente, proporcionando un potente enfriamiento y un funcionamiento de bajo ruido. Método de enfriamiento: la refrigeración por agua es opcional

Controlador de pantalla táctil	Sistema de circulación de aire
La pantalla táctil a color, equipada con un módulo PLC, admite el control de programas de múltiples segmentos, el monitoreo en tiempo real y la grabación de datos, y es intuitiva para operar. Exportación de datos: exportación USB/conexión PC	El conducto de aire y el ventilador resistente a altas y bajas temperaturas de bajo nivel de ruido permiten la distribución rápida y uniforme del aire frío y caliente en cada zona de temperatura, asegurando un calentamiento y enfriamiento constante de la muestra.
