La cámara de prueba de polvo 810 MIL STD porIndustria LIBEs simular un entorno de polvo de acuerdo con el estándar militar de EE. UU. Para evaluar el sellado, la resistencia al polvo y la confiabilidad de los componentes electrónicos del producto. El polvo y la arena se soplan a altas velocidades del viento 1,5-8,9 m/s y 18,0-29,0 m/s respectivamente, Y este ambiente de polvo es más exigente que la cámara de polvo estándar crea.
Modelo: DIM-1000
Estándar: MIL-STD-810G
La cámara de prueba de 810 MIL STD está hecha de SUS304, que puede soportar el impacto de la arena y el polvo bajo alta velocidad del viento durante mucho tiempo y desgaste, asegurando la vida útil del equipo. Doble sellado de goma, evitar fugas de arena y polvo.
Control preciso de parámetros de prueba, la sala de trabajo está equipada con sonda de temperatura, sonda de velocidad del viento, sonda de concentración que garantizan datos precisos y el retorno oportuno al controlador.
Sistema de enfriamiento de la circulación del agua, la arena que vuela en la alta velocidad del viento en la sala de trabajo y la tubería, y la pared interna de la fricción de la tubería para producir calor alto. Tres tanques de agua están dispuestos fuera de la tubería para la circulación del agua, y un círculo de agua rodea la pared exterior de la tubería de velocidad del viento para enfriarla.

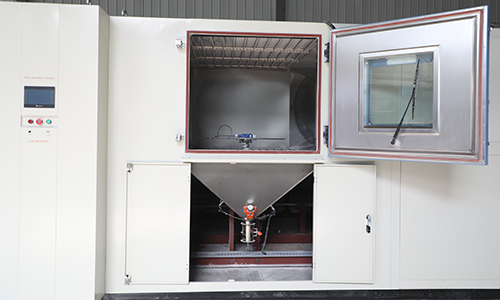

Circulación de polvo: la parte inferior de la cámara de prueba es una estructura en forma de embudo, y el polvo que cae al fondo es recogido y filtrado por el puerto de recolección a través del tamiz de malla, Y luego inhalado y elevado por el ventilador nuevamente para darse cuenta del reciclaje repetido de arena y polvo.
Modelo | DIM-1000 |
Dimensión interna | 1000*1000*1000mm D * W * H |
Dimensión general | 3000*6100*2200mm D * W * H |
Volumen interior | 1000L |
Polvo soplado | |
Velocidad del aire | 1,5-8,9 m/s |
Concentración de polvo | 10,7 ± 7g/ m³ |
Partículas de polvo | <150 μm |
Soplando arena | |
Velocidad del aire | 18,0-29,0 m/s |
Concentración de arena | 0,18 0,2g/m³; 1,1 0,3g/m³; 2,2 0,5g/m³ |
Partículas de arena | 149μm - 600μm, 600μm - 850μm |
Controlador | Controlador de pantalla táctil LCD a color programable, conexión Ethernet |
Diámetro de la plataforma de prueba | 600mm |
Cerradura de puerta | Cerradura electromagnética |
Velocidad de la plataforma de prueba | 1-7 R. P. M |
Detector de polvo | Detector de polvo integrado |
Material exterior | Placa de acero A3 con revestimiento protector |
Material interior | Acero inoxidable SUS304 |
Estándar | MIL-STD- 810 |
El ventilador centrífugo ① es accionado por la polea de la bomba ⑤, y luego la cámara de rodamiento impulsa el ventilador para girar, y la arena se sopla en la sala de trabajo desde el lado izquierdo del ventilador.
La entrada de polvo está equipada con una escalera simple debajo, lo cual es conveniente para que el personal vierta el polvo, y el motor de vibración está equipado para evitar que la arena se apelque. El motor paso a paso de polvo controla la entrada de polvo.
Hay dos embudos debajo de la sala de trabajo ②, cada uno equipado con tubos de calor para mantener el polvo seco y motores de vibración para evitar que el polvo se atasque
El polvo restante se puede eliminar de la sala de trabajo en el puerto de retorno de polvo ⑦después de la prueba.
El lado derecho de la sala de trabajo está equipado con una sonda de temperatura y calefacción tube③ para mantener la temperatura en la sala de trabajo
El tanque de agua ④ almacena agua y participa en la refrigeración por tuberías y la circulación del agua
