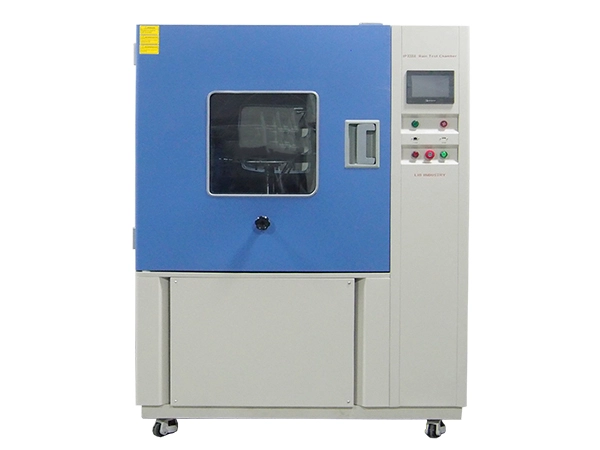

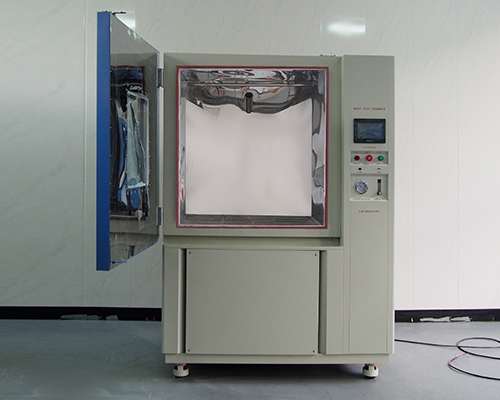

En la prueba de polvo, la clave para garantizar la fiabilidad de los resultados de la prueba es seleccionar elCámara de prueba de polvoConforme al estándar IEC-60068-2-68. La norma estipula claramente que el volumen de la parte medida no debe exceder el 25% del volumen de la sala de trabajo del equipo, la superficie inferior no debe exceder el 50% de la zona inferior de la sala de trabajo, Y la altura se calculará de acuerdo con el tamaño máximo del área inferior (La altura máxima es de 500mm).
Este artículo combinará el cálculo real y la lógica de selección para proporcionarle una Guía de funcionamiento clara.
El volumen de la pieza de prueba debe ser ≤ volumen de la sala de trabajo × 25%.
Por ejemplo, si el volumen de la pieza medida es de 200L, el volumen mínimo de la sala de trabajo es de 200L, de 25% = 800L.
El área inferior máxima de la pieza de prueba debe ser ≤ el área inferior de la sala de trabajo X 50%.
Por ejemplo, si el área inferior de la pieza de prueba es de 0,4m ², el área inferior mínima de la sala de trabajo es de 0,4m ², se 50% = 0,8m ².
(La altura se basa en el tamaño máximo del área inferior) (La altura es 500 según el tamaño máximo) | |
DI-800 | La superficie inferior no será superior a 0,4 (500*800)(570*700) |
DI-1000 | La superficie inferior no será superior a 0,5 (700*700) |
DI-1500 | La superficie inferior no será superior a 0,75 (700*1070)(750*1000) |
DI-2000 | La superficie inferior no será superior a 1(700*1400)(660*1500) |
(Cuando la altura se calcula como 600) | |
DI-800 | La superficie inferior no será superior a 0,33 (500*660) |
DI-1000 | La superficie inferior no será superior a 0,41 (640*640)(580*700) |
DI-1500 | La superficie inferior no excederá de 0,62 (440*1100)(620*1000)(680*900) (700*880) |
DI-2000 | El área inferior no puede exceder la 0,83 (700*1180)(630*1300)(590*1400) (550*1500) |
(Cuando la altura se calcula como 700) | |
DI-800 | La superficie inferior no será superior a 0,28 (500*560)(466*500) |
DI-1000 | La superficie inferior no será superior a 0,35 (590*590)(500*700) |
DI-1500 | La superficie inferior no excederá de 0,53 (530*1000) (600*880)(700*750) |
DI-2000 | El área inferior no puede exceder 0,830.71 (470*1500)(500*1400)(540*1300) |
Resumen | |
| DI-800 | (500*660*600) (500*800*500)(570*700*500) |
DI-1000 | (580*700*600)(640*640*600)(700*700*500) |
DI-1500 | (440*1100*600)(620*1000*600)(680*900*600)(700*880*600) (700*1070*500)(750*1000*500) |
DI-2000 | 550*1500*600)(590*1400*600)(630*1300*600) (660*1500*500)(700*1400*500)(700*1180*600) |
Nota:
El tamaño del equipo debe cumplir con los requisitos de volumen y área inferior al mismo tiempo. Se prefiere el modelo estándar un poco más grande que el valor calculado, y el espacio de 10% 20% está reservado para la instalación de accesorios o la prueba de múltiples muestras.
Flujo de aire: la pieza de prueba debe colocarse dentro del 70% del área central de la sala de trabajo, y la distancia desde la pared de la cámara debe ser ≥ 100mm para evitar interferir con la circulación de aire.
Parámetros ambientales: la humedad en la cámara de prueba debe ser menor que 25%, el rango de temperatura suele ser RT + 5 ℃ ~ 60 ℃, Y el modelo adecuado debe seleccionarse de acuerdo con el estándar de prueba.
La elección de la cámara de prueba de polvo correcta no solo está relacionada con el cumplimiento estándar, sino que también afecta directamente la precisión de la prueba. ¡Póngase en contacto con el equipo técnico de LIB para proporcionar las dimensiones de longitud, anchura y altura de las piezas de prueba, y los ingenieros profesionales pueden personalizar la solución de selección para usted!
