Un dispositivo médico terminado rara vez permanece en una sala controlada. Sale de la fábrica, permanece en una bodega de carga sin calefacción, espera en un almacén frío y finalmente se enciende en una clínica que puede estar mucho más fría o más cálida que el laboratorio donde fue diseñado. Cualquiera de esos pasos puede endurecer un sello, atenuar una pantalla, agotar una batería o alterar la lectura de un sensor, y la falla puede no aparecer hasta que el dispositivo se calienta de nuevo y se forma condensación dentro de la carcasa.
Este artículo explica por qué las pruebas de fiabilidad a baja temperatura son importantes para los instrumentos médicos, repasa las normas de ensayo pertinentes, compara tipos de cámaras de ensayo y muestra cómo unade LIB Industry Environmental Simulation ayuda a los equipos de ingeniería y calidad a convertir el riesgo del frío en evidencia documentada y repetible.cámara de congelación industrial
El frío ataca materiales y electrónica al mismo tiempo. Los plásticos se vuelven quebradizos, los adhesivos pierden resistencia al pelado, los lubricantes se espesan y los cables se endurecen. En el lado electrónico, la tensión de la batería cae, la temporización del oscilador se desvía y las uniones soldadas se contraen a un ritmo diferente al de la placa de circuito sobre la que están montadas.
El peligro no termina cuando cesa la exposición al frío. Un dispositivo almacenado a -30°C puede fallar soloque regrese a una habitación cálida, porque la humedad se condensa en una placa de circuito fría en el momento en que se encuentra con aire cálido y húmedo. Por eso, un plan adecuado de pruebas de fiabilidad de dispositivos médicos verifica tres ventanas separadas: el rendimiento durante la exposición, el rendimiento inmediatamente después de la recuperación y el rendimiento a lo largo de ciclos repetidos, no solo un único enfriamiento prolongado.después de
Una cámara de congelación industrial reproduce estas condiciones reales de frío en un entorno controlado, calibrado y repetible. Puede mantener un dispositivo terminado, un subconjunto, un componente o un envío empaquetado completo a un punto de ajuste preciso, alimentado o no, mientras los ingenieros registran el tiempo de arranque, fugas, deriva del sensor y error de medición antes, durante y después de la exposición. En resumen: reemplaza las conjeturas sobre «cuánto frío es demasiado» por datos sobre los que los equipos de diseño y calidad pueden actuar.
Equipos de diagnóstico.Analizadores, subsistemas de imágenes e instrumentos de laboratorio combinan sensores, óptica, bombas y mecánica de precisión. Las pruebas en frío pueden revelar un arranque retrasado, deriva de la calibración, carcasas agrietadas o válvulas perezosas; por ejemplo, el tiempo de arranque y el error de medición de un analizador de sangre pueden registrarse antes de la exposición, en el punto de ajuste y después de la recuperación.
Dispositivos portátiles y de atención domiciliaria.Los lectores portátiles, monitores portátiles y equipos de emergencia experimentan oscilaciones de temperatura más amplias que los sistemas hospitalarios fijos. Las pruebas deben utilizar niveles de carga de batería realistas, ya que una batería completamente cargada puede enmascarar la debilidad del arranque en frío, y deben comprobar botones, pantallas táctiles, conectores y enlaces inalámbricos mientras la unidad aún está fría.
Componentes y subconjuntos.Las placas de circuito, conectores, sellos, cables y uniones pegadas pueden aislarse y probarse individualmente, con resistencia, consumo de corriente, ruido de señal y aislamiento monitorizados a través de un puerto de cables de la cámara de ensayo, lo que es útil para rastrear un fallo a nivel de sistema hasta una pieza específica.
Norma / Reglamento |
Qué cubre |
IEC 60068-2-1:2025, Ensayo A: Frío |
Severidades preferidas de +5, -5, -10, -20, -25, -33, -40, -50, -55 y -65°C, con duraciones preferidas de 2, 16, 72 y 96 horas. El aire de la cámara de ensayo debe mantenerse dentro de ±2 K del objetivo durante el estado estable (se aplican tolerancias más amplias en las severidades más frías). |
IEC 60068-2-14, Cambio de temperatura |
Se utiliza cuando latransiciónentre temperaturas, y no solo el enfriamiento prolongado, es el modo de fallo de interés. La especificación del dispositivo debe definir las temperaturas mínima/máxima, el tiempo de rampa, el tiempo de permanencia y el número de ciclos. |
ISO 13485:2016 |
Es una norma de gestión de la calidad, no una especificación de temperatura. Las cláusulas 7.3.6–7.3.7 exigen planes de verificación y validación documentados, métodos y criterios de aceptación utilizando un producto representativo. |
ASTM D4332-22 |
Regula el acondicionamiento de los embalajes antes de la simulación de transporte, comúnmente a -18 ±2°C (congelado) o -55 ±3°C (criogénico), elegidos para representar el peligro real de distribución. |
FDA QMSR (21 CFR Parte 820) |
A partir del 2 de febrero de 2026, incorpora la ISO 13485:2016 por referencia. La FDA no exige un perfil de congelación universal único; los fabricantes deben justificar las condiciones de ensayo, la selección de muestras y los criterios de aceptación en función de su uso previsto y del riesgo. |
Ensayo de exposición a baja temperatura— la muestra se enfría gradualmente, se mantiene en el punto de ajuste después de la estabilización y luego se recupera, con límites de aprobado/fallo (tiempo de arranque, integridad de la carcasa, precisión de medición) escritosantes deel ensayo. Un dispositivo clasificado para almacenamiento a -20°C podría calificarse a -30°C durante 16 horas con una recuperación controlada de dos horas.
Ensayo de ciclado de temperatura— mueve la muestra entre dos extremos (por ejemplo, -30°C a +60°C a 1-3°C/min), manteniendo en cada meseta durante 20-50 ciclos, para exponer fallos de interfaz y fatiga que un solo enfriamiento pasaría por alto. La recuperación debe realizarse en un espacio seco o con humedad controlada para evitar que la condensación confunda el resultado.
Ensayo de fiabilidad a largo plazo— se ejecuta durante 72-96 horas o más para validar las afirmaciones de almacenamiento y la degradación lenta del material, con comprobaciones funcionales periódicas a lo largo del proceso.
Característica |

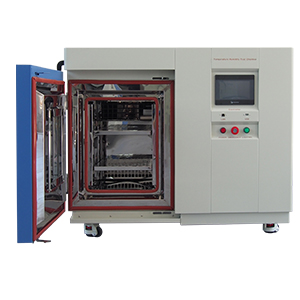

Cámara de sobremesa / pequeña |
Cámara de congelación industrial (LIB Industry) |
Cámara walk-in |
Espacio de trabajo típico |
Menos de 100 L |
100–1,000 L (tamaños personalizados disponibles) |
Varios metros cúbicos |
Ideal para |
Componentes pequeños, comprobaciones puntuales de una sola unidad |
Dispositivos portátiles/diagnóstico terminados, subconjuntos, envíos empaquetados |
Palés completos, equipos grandes, pruebas por lotes de múltiples unidades |
Control de la velocidad de frío |
A menudo fijo o limitado |
Perfiles programables de rampa/permanencia/ciclo |
Programable, rampa más lenta debido al volumen |
Coste y espacio de instalación típicos |
El más bajo |
Moderado |
El más alto |
| Pruebas con alimentación durante la exposición | Acceso limitado a cables en algunos modelos |
Puerto de cables estándar incluido |
Estándar, con más opciones de enrutamiento |
|
 |
 |
Para la mayoría de los laboratorios de ingeniería y garantía de calidad de dispositivos médicos, la cámara de congelación industrial de tamaño medio es el punto medio práctico: lo suficientemente grande para dispositivos terminados y paquetes de envío, pero aún lo suficientemente rápida en la velocidad de rampa y lo suficientemente precisa en uniformidad para cumplir con los protocolos IEC 60068-2-1 e IEC 60068-2-14.
Capacidad |
Rendimiento |
Rango de temperatura |
-120°C a +150°C |
Fluctuación de temperatura |
±0.5°C |
Desviación de temperatura |
±2.0°C |
Velocidad de enfriamiento/calentamiento estándar |
Enfriamiento 1°C/min; calentamiento 3°C/min |
Enfriamiento más rápido (personalizado) |
Hasta 3°C/min |
Volumen del espacio de trabajo |
100–1,000 L, tamaños personalizados disponibles |
Construcción interior |
Acero inoxidable SUS304, armario aislado, ventana de observación |
Datos y control |
Pantalla táctil programable, registro de curvas de temperatura, USB / RS485 / Ethernet |
| Protección de seguridad | Sobretemperatura, sobrecorriente, alta presión del refrigerante, fuga a tierra |
| |
La refrigeración mecánica en cascada mantiene estable el funcionamiento a frío profundo, la circulación de aire de álabes múltiples reduce los puntos calientes y fríos en el espacio de trabajo, una ventana antivaho calefactada permite la inspección visual durante el ensayo, y un puerto de cables de 50 mm admite pruebas con alimentación y medición externa, todo lo cual puede redimensionarse o reconfigurarse según una muestra y una disposición de laboratorio específicas.
|
|
|

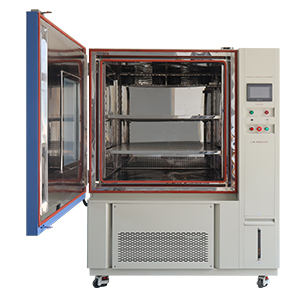

| Cámara de temperatura y humedad— combina frío y humedad controlados en un solo perfil, útil cuando la especificación de un dispositivo exige tanto pruebas de calor húmedo y condensación como exposición al frío. | Cámara de choque térmico— mueve las muestras entre zonas calientes y frías en segundos en lugar de minutos, para productos en los que la transición rápida de temperatura, no solo el frío constante, es el modo de fallo de interés. | Cámara ambiental walk-in— una opción de mayor volumen para laboratorios que necesitan probar por lotes múltiples unidades terminadas o palés de envío completos bajo un solo perfil. |
Las cámaras de simulación ambiental de LIB Industry se diseñan, construyen y ponen en marcha como un proyecto completo, no como una caja independiente. Cada cámara de ensayo que sale de fábrica completa una prueba de funcionamiento de 72 horas y una calibración completa antes del envío. Tras la instalación, los clientes reciben orientación de configuración y formación para operadores in situ o a distancia para que el personal de laboratorio pueda ejecutar correctamente los perfiles alineados con IEC/ASTM desde el primer día, respaldados por la garantía de tres años de LIB Industry y un seguimiento técnico continuo a través de sus equipos de posventa y servicio local.(Fotos del sitio, registros de instalación y documentación de formación de proyectos completados de LIB Industry están disponibles a petición.)
¿Para qué sirve una cámara de congelación industrial en las pruebas de instrumentos médicos?
Expone dispositivos, componentes o envíos empaquetados a bajas temperaturas controladas para comprobar la supervivencia en almacenamiento, el arranque en frío, la precisión funcional, la integridad del material y el rendimiento tras la recuperación.
¿Por qué es importante la uniformidad de la temperatura para las pruebas de fiabilidad?
Una temperatura desigual en el espacio de trabajo significa que las muestras en diferentes posiciones de los estantes experimentan diferentes niveles de estrés, lo que dificulta la comparación de fallos. Una desviación de ±2°C y una fluctuación de ±0.5°C mantienen la exposición uniforme en toda una cámara de ensayo completamente cargada.
¿Qué tan fría debe llegar a estar una cámara de ensayo para las pruebas de dispositivos médicos?
Depende de las afirmaciones de almacenamiento, transporte y uso del dispositivo, además de la norma aplicable. La IEC 60068-2-1 enumera severidades preferidas desde +5°C hasta -65°C, por lo que el punto de ajuste debe derivar del análisis de riesgos y la especificación, no de un valor predeterminado único.
¿Puede una cámara de congelación probar un dispositivo alimentado?
Sí; las cámaras de ensayo con un puerto de cables (las cámaras estándar de LIB Industry incluyen un puerto de 50 mm) permiten que la alimentación externa y los cables de medición lleguen al espacio de trabajo para que los dispositivos puedan monitorizarse en vivo durante la exposición.
¿Se pueden personalizar las cámaras de ensayo de LIB Industry para un programa de pruebas específico?
Sí. El tamaño del espacio de trabajo, la velocidad de enfriamiento, los puertos, los estantes, los accesorios y las conexiones de datos pueden configurarse en función de la muestra, el perfil de ensayo y los requisitos de documentación del laboratorio.
Una cámara de congelación industrial convierte el riesgo del frío en evidencia medible, pero solo cuando el estado de la muestra, la temperatura, la rampa, la permanencia, la recuperación y los criterios de aceptación se definen antes de comenzar las pruebas. Xi'an LIB Industry Environmental Simulation diseña, construye, instala y calibra cámaras de ensayo para que coincidan con el archivo de riesgos de un dispositivo y la norma aplicable.
Cada cámara de ensayo de LIB Industry se envía con una garantía de 3— orientación de mantenimiento, asistencia con piezas de repuesto y servicio posventa — durante todo el tiempo que el equipo esté en funcionamiento.añossoporte técnico de por viday los clientes siguen recibiendo
Póngase en contacto con LIB Industry hoy mismopara solicitar una hoja de especificaciones de la cámara de ensayo, una propuesta de pruebas en frío personalizada o un presupuesto para el rango de temperatura, el tamaño del espacio de trabajo y los requisitos de validación de su dispositivo.
