Al seleccionar unaCámara de cambio rápido de temperatura aeroespacialpara pruebas de aviónica energizada, el rango de temperatura y el volumen de la cámara son solo las consideraciones básicas. Los sistemas de aviónica modernos, incluidos los ordenadores de vuelo, módulos de comunicación, unidades de radar y equipos de control de potencia, generan calor durante su funcionamiento. Por lo tanto, la cámara debe simular entornos de temperatura extrema al mismo tiempo que elimina el calor de las muestras de ensayo energizadas y mantiene la velocidad de cambio de temperatura requerida.
Una cámara de cambio rápido de temperatura adecuada debe evaluarse en función del perfil de prueba real, incluyendo la generación de calor del DUT, los requisitos de rampa de temperatura, el rendimiento del flujo de aire, la capacidad de refrigeración y los estándares de calificación aeroespacial.
LIB industry diseña cámaras de cambio rápido de temperatura personalizadas para aplicaciones de electrónica aeroespacial y pruebas de fiabilidad, ayudando a los ingenieros a verificar el rendimiento del producto en condiciones de funcionamiento realistas.
Las pruebas de aviónica energizada son más difíciles que las pruebas de componentes pasivos porque el equipo bajo prueba se convierte en una fuente de calor durante su funcionamiento.

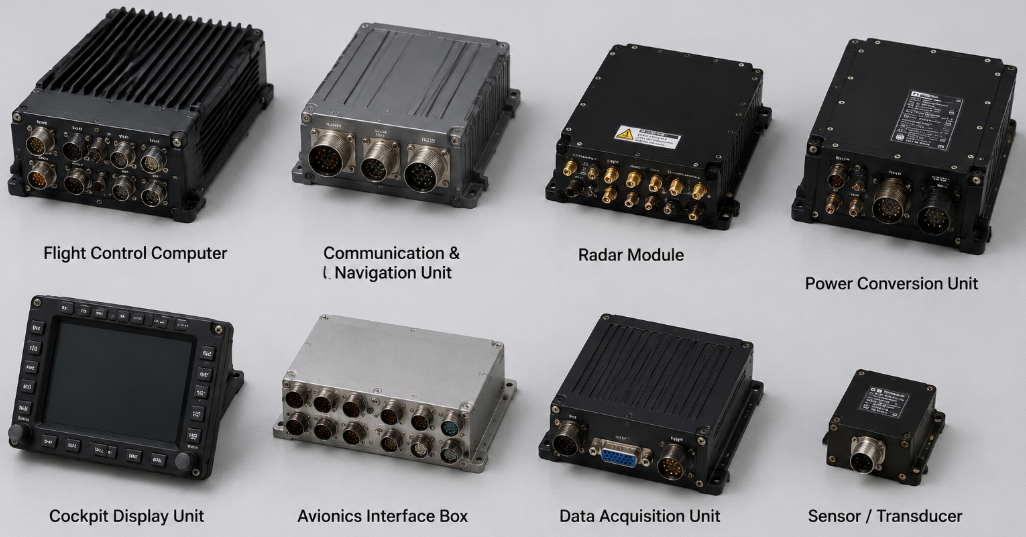

Un ordenador de vuelo o unidad de control electrónico energizado puede generar diferentes niveles de calor dependiendo de la carga de trabajo del procesador, el estado de las comunicaciones, la eficiencia de conversión de potencia y las condiciones de funcionamiento. Durante una rampa de baja temperatura, el calor liberado por el DUT afecta directamente al rendimiento de refrigeración de la cámara.
El desafío térmico total generalmente proviene de tres aspectos: la masa térmica del DUT y los accesorios, el calor continuo generado por la electrónica energizada y la energía necesaria para cambiar la temperatura del producto dentro del tiempo especificado.
Esto significa que una cámara que alcanza -40 °C en condiciones de vacío puede no lograr el mismo rendimiento de transición de temperatura al probar un conjunto de aviónica energizado.
Para aplicaciones aeroespaciales, la selección de la cámara debe basarse en las condiciones de prueba con carga reales en lugar de solo en las especificaciones publicadas de la cámara vacía.
.webp)
Cómo definir los requisitos para las pruebas de cambio rápido de temperatura aeroespacialAntes de comprar una cámara de cambio rápido de temperatura, los ingenieros deben definir claramente el perfil completo de la prueba. El rango de temperatura, la velocidad de cambio de temperatura, el tiempo de permanencia, las condiciones del producto, el diseño de los accesorios y los criterios de aceptación influyen en la configuración final de la cámara.
La temperatura del aire de la cámara y la temperatura del DUT deben considerarse por separado. Un gran encapsulado de aluminio o un conjunto electrónico de alta densidad pueden requerir tiempo adicional para alcanzar el equilibrio térmico. Por lo tanto, los clientes deben definir si el período de permanencia comienza cuando la cámara alcanza la temperatura objetivo o cuando los sensores de temperatura del DUT se estabilizan.
La velocidad de rampa de temperatura es otro factor crítico. Una cámara clasificada a 10 °C/min en condiciones de vacío puede no proporcionar el mismo rendimiento con un sistema de aviónica energizado, accesorios pesados y conexiones de cables.
Por ejemplo, un requisito más significativo sería:
“Velocidad media de enfriamiento del aire de la cámara de 10 °C/min desde +70 °C hasta -40 °C con un DUT energizado que produce una carga térmica de 800 W.”
Esta especificación permite a los proveedores evaluar la capacidad de refrigeración real en lugar de comparar solo los parámetros nominales.
Para la calificación aeroespacial, también debe considerarse la norma requerida. La sección 5 de RTCA DO-160G define los requisitos de variación de temperatura para equipos aerotransportados, mientras que el método 503.7 de MIL-STD-810H cubre las pruebas relacionadas con el choque térmico. La configuración final de la cámara depende del procedimiento requerido, el perfil de temperatura y el entorno de aplicación.
El cálculo de la carga térmica es uno de los pasos más importantes al seleccionar una cámara de cambio rápido de temperatura para pruebas de aviónica energizada.
El requisito total de refrigeración se puede estimar como:
Qtotal = Qlive + Qmass + Qfixture + Qinfiltration + Qauxiliary
El cálculo incluye el calor generado por el equipo energizado, la energía necesaria para cambiar la temperatura del DUT y los accesorios, la fuga de calor del ambiente y las pérdidas adicionales del sistema.
Para pruebas de rampa de temperatura:
Qmass = m × cp × ΔT ÷ t
donde:
m representa la masa del producto y los accesorios
cp representa la capacidad calorífica específica
ΔT representa la diferencia de temperatura
t representa el tiempo de transición
Por ejemplo, un DUT y accesorios equivalentes a 18 kg de aluminio que se enfrían de +55 °C a -40 °C a 10 °C/min requieren una capacidad de refrigeración significativa. Si el sistema de aviónica genera calor adicional durante el funcionamiento, el sistema de refrigeración debe manejar tanto la carga de transición de temperatura como la salida de calor continua.
Esta es la razón por la que un DUT energizado que genera 800 W no requiere simplemente un sistema de refrigeración de 800 W. La cámara también debe compensar las pérdidas de refrigeración a baja temperatura, la masa térmica de los accesorios, la conducción de calor de los cables y la fuga de calor de la cámara.
Un proveedor profesional debe evaluar el rendimiento de refrigeración en el punto de funcionamiento real, especialmente en la condición de temperatura más baja.
Muchas cámaras ambientales pueden lograr especificaciones impresionantes en condiciones de cámara vacía. Sin embargo, las pruebas aeroespaciales se realizan con productos reales, accesorios reales, electrónica energizada e instrumentación conectada.
La condición más difícil a menudo ocurre cerca del final de una rampa de baja temperatura. En esta etapa, la capacidad de refrigeración disminuye mientras el DUT continúa generando calor. Si la cámara no está dimensionada correctamente, el resultado puede ser una velocidad de rampa más lenta, un control de temperatura inestable o un tiempo de prueba prolongado.
Al evaluar una cámara de cambio rápido de temperatura, los clientes deben confirmar:
Rendimiento de rampa de temperatura con carga
Capacidad de refrigeración a la temperatura más baja
Capacidad de mantenimiento continuo
Rendimiento de recuperación después de la apertura de la puerta o cambios en el modo de funcionamiento
El diseño del flujo de aire también es esencial. Los accesorios grandes, los haces de cables o los múltiples conjuntos pueden restringir la circulación y crear diferencias de temperatura dentro del espacio de trabajo. La colocación adecuada de los sensores y la validación del flujo de aire ayudan a garantizar resultados de prueba repetibles.
Para aplicaciones de aviónica energizada, la cámara también debe incluir funciones de seguridad y monitoreo adecuadas, como protección de temperatura independiente, puertos de acceso para cables, registro de datos y funciones de apagado controlado.
LIB industry proporciona cámaras de cambio rápido de temperatura aeroespaciales diseñadas para pruebas de fiabilidad electrónica, ciclado de temperatura y aplicaciones exigentes de simulación ambiental.
Las cámaras están disponibles en múltiples tamaños y configuraciones de espacio de trabajo para adaptarse a diferentes requisitos del DUT.
| Item | Especificación |
|---|---|
| Volumen del espacio de trabajo | 100L, 225L, 500L, 800L, 1000L |
| Rango de temperatura | -20°C a +150°C / -40°C a +150°C / -70°C a +150°C |
| Velocidad de cambio de temperatura | 5°C/min, 10°C/min, 15°C/min, personalizado hasta 20°C/min |
| Fluctuación de temperatura | ±0.5°C |
| Desviación de temperatura | ±2.0°C |
| Capacidad de carga térmica | 1000 W o personalizado según los requisitos |
 | |
|
|
|
| Cámara de trabajo robusta | Orificio para cables | Sensor de temperatura y humedad |
Las cámaras de cambio rápido de temperatura LIB están diseñadas de acuerdo con los requisitos de prueba reales en lugar de solo con el rendimiento estándar de la cámara vacía.
El sistema se puede personalizar con la capacidad de refrigeración adecuada, diseño de flujo de aire, puertos para cables, funciones de adquisición de datos y protección de seguridad según las condiciones del DUT.
Para pruebas de aviónica energizada, los ingenieros de LIB pueden revisar la disipación de calor del producto, la estructura de los accesorios, la velocidad de rampa requerida y las normas aeroespaciales aplicables antes de recomendar la configuración de cámara adecuada.
LIB industry proporciona soluciones completas de simulación ambiental más allá de las cámaras de cambio rápido de temperatura.
|

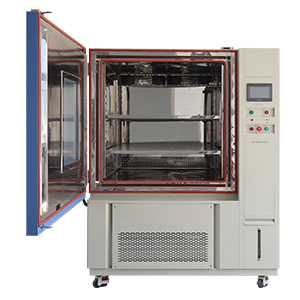

Cámara de prueba de temperatura y humedad Pruebas de fiabilidad y envejecimiento ambiental de electrónica aeroespacial |
Evaluación de transiciones de temperatura extremas y choque térmico |
|
Cámara de prueba de vibración y temperatura Pruebas combinadas de temperatura y vibración para equipos aeroespaciales |
Cámara de prueba ambiental de acceso peatonal Grandes conjuntos aeroespaciales y validación de equipos completos |
Estos sistemas se pueden integrar en un programa completo de pruebas de fiabilidad para componentes aeroespaciales, sistemas electrónicos y materiales avanzados.
La carga térmica debe incluir el consumo de energía del DUT, la masa térmica del producto y los accesorios, los requisitos de transición de temperatura, la conducción de cables y las pérdidas de la cámara. La capacidad final de la cámara debe verificarse en condiciones de prueba con carga reales.
Sí. Las cámaras de cambio rápido de temperatura LIB se pueden configurar para aplicaciones de ciclado de temperatura y pruebas ambientales relacionadas según los requisitos MIL-STD-810H. La configuración final depende del procedimiento de prueba requerido y el perfil de temperatura.
Los clientes deben proporcionar el rango de temperatura requerido, la velocidad de rampa, las dimensiones del DUT, el peso del producto, la disipación de calor, los detalles de los accesorios, las condiciones de funcionamiento y las normas de prueba aplicables. Los ingenieros de LIB pueden entonces recomendar un diseño de cámara adecuado basándose en el requisito completo de la prueba.
LIB proporciona unagarantía de tres añospara cámaras de prueba ambiental, que cubre defectos de fabricación y problemas de calidad del equipo.
Después del período de garantía, LIB continúa brindando soporte técnico de por vida. Los clientes solo necesitan cubrir las piezas de repuesto cuando sea necesario.
LIB también proporciona resolución de problemas remota, consultoría técnica y soporte de servicio a largo plazo para ayudar a los clientes a mantener un funcionamiento estable del equipo.
Sí. LIB ofrece soporte integral de instalación y puesta en marcha para los clientes.
El servicio incluye orientación para la configuración del equipo, formación en operación, configuración de parámetros, verificación del rendimiento y asistencia técnica después de la entrega.
A través de un soporte completo del proyecto desde el análisis de requisitos hasta la instalación y formación, LIB ayuda a los clientes a poner en funcionamiento rápidamente los equipos de prueba ambiental.
Seleccionar la cámara de cambio rápido de temperatura adecuada requiere más que comparar el rango de temperatura y el tamaño de la cámara.
La cámara debe coincidir con las condiciones reales del DUT energizado, la carga térmica, el perfil de temperatura, los requisitos de flujo de aire y las normas de pruebas aeroespaciales.
Con años de experiencia en pruebas de simulación ambiental, LIB industry ofrece soluciones de cámaras personalizadas, soporte de ingeniería profesional, garantía de tres años y asistencia de servicio de por vida para clientes de todo el mundo.
Póngase en contacto con LIB industry para discutir sus requisitos de cámara de cambio rápido de temperatura aeroespacial.
