Al seleccionar unaCámara de Prueba de Lluvia, muchos ingenieros se centran en especificaciones visibles como el tamaño de la cámara, la presión del agua, las boquillas de pulverización o la clasificación IP. Sin embargo, a menudo se pasa por alto la pregunta más importante:
¿Qué tipo de lluvia debe soportar realmente su producto?
Una prueba de impermeabilidad para un teléfono inteligente, una envolvente eléctrica para exteriores, un sensor automotriz y un equipo militar son completamente diferentes. Algunos productos solo necesitan protección contra un ligero goteo de agua, mientras que otros deben sobrevivir a chorros de agua fuertes, limpieza a alta presión o entornos exteriores adversos que combinan lluvia y polvo.
Elegir la Cámara de Prueba de Lluvia adecuada no es simplemente seleccionar una máquina que rocíe agua. Requiere comprender las condiciones reales de exposición al agua, las normas de prueba aplicables y los requisitos de rendimiento del producto.
Como fabricante experimentado de cámaras de ensayo ambientales, LIB Industry proporciona soluciones completas de pruebas de impermeabilidad y estanqueidad al polvo, ayudando a los clientes a verificar la fiabilidad del producto desde pruebas básicas de protección contra el agua hasta pruebas avanzadas de agua a alta presión IPX9K.
La entrada de agua es una de las causas más comunes de fallo de los productos. Incluso una pequeña cantidad de agua que ingresa en la envolvente de un producto puede causar:
Cortocircuitos eléctricos
Corrosión de componentes internos
Fallo del sensor
Vida útil reducida
Problemas de seguridad durante el funcionamiento
Una Cámara de Prueba de Lluvia profesional simula condiciones reales de exposición al agua para evaluar el rendimiento del sellado impermeable, la capacidad de protección de la envolvente, la fiabilidad estructural y la durabilidad del producto en entornos exteriores.
Las pruebas de lluvia se utilizan ampliamente en electrónica automotriz, componentes de vehículos eléctricos, equipos eléctricos para exteriores, iluminación LED, dispositivos de comunicación, sensores, sistemas de control industrial y equipos militares y aeroespaciales.
Sin embargo, diferentes productos experimentan diferentes tipos de exposición al agua. El primer paso para elegir una Cámara de Prueba de Lluvia es comprender qué tipo de "lluvia" debe soportar su producto.
El error más común al comprar equipos de prueba de impermeabilidad es elegir una cámara antes de comprender la norma de prueba requerida.
El proceso correcto debería ser:
Aplicación del producto → Nivel de impermeabilidad requerido → Norma de prueba → Cámara de Prueba de Lluvia adecuada
Entre las normas globales de prueba de impermeabilidad,IEC 60529 IPX1–IPX9Kes el sistema más utilizado. Para trabajos específicos automotrices, militares y para exteriores, entran en juego normas adicionales como ISO 20653 y MIL-STD-810, que se tratan más adelante en esta guía.
IEC 60529 define el sistema de clasificación IP (Ingress Protection), que evalúa la eficacia con la que una envolvente protege contra la intrusión de agua y partículas sólidas. Para las pruebas de impermeabilidad, el segundo número después de "X" representa el nivel de protección contra el agua.
Nivel IP |
Método de prueba |
Aplicación típica |
IPX1 |
Goteo vertical de agua |
Dispositivos electrónicos, medidores |
IPX2 |
Goteo de agua en ángulos inclinados |
Equipos portátiles |
IPX3 |
Pulverización de agua |
Productos para exteriores |
IPX4 |
Salpicaduras de agua desde todas las direcciones |
Piezas de automóviles, envolventes |
IPX5 |
Chorros de agua |
Productos industriales, vehículos |
IPX6 |
Chorros de agua potentes |
Equipos automotrices y para exteriores |
IPX7 |
Inmersión temporal |
Dispositivos impermeables |
IPX8 |
Inmersión continua |
Aplicaciones submarinas |
| IPX9K | Chorros de agua caliente a alta presión |
Componentes automotrices |
| ||
Cada nivel de protección requiere un método de prueba y una configuración de equipo diferentes.
IPX1 e IPX2 simulan una exposición ligera al agua causada por goteo de lluvia o condensación.
IPX1:Caudal de agua de 1 mm/min, goteo vertical, duración de la prueba de 10 minutos.
IPX2:Caudal de agua de 3 mm/min, con el producto inclinado en cuatro posiciones, cada una probada durante aproximadamente 2,5 minutos.
Aplicaciones típicas: sensores, medidores, pequeños dispositivos electrónicos. El equipo recomendado es unaCámara de Prueba de Goteo, que proporciona una simulación controlada de gotas de agua verticales.
IPX3 e IPX4 se encuentran entre las pruebas de impermeabilidad más utilizadas para productos automotrices y para exteriores, simulando la lluvia natural, las salpicaduras de agua y la exposición general al exterior.
IPX3 (pulverización de agua):Un tubo de pulverización oscilante suministra agua a aproximadamente 0,07 L/min por orificio, con ángulos de pulverización de hasta 60° con respecto a la vertical. Las aplicaciones incluyen productos eléctricos para exteriores, equipos de iluminación y envolventes.
IPX4 (salpicaduras de agua):Caudal similar (~0,07 L/min por orificio) pero el agua se aplica desde múltiples direcciones utilizando un tubo oscilante o sistema de boquillas, de forma continua, durante un tiempo especificado. Las aplicaciones incluyen componentes automotrices, equipos para exteriores y carcasas eléctricas.
Para estas pruebas, unaCámara de Prueba de Pulverización de Lluviadebe proporcionar una distribución uniforme de la pulverización y una circulación estable del agua para garantizar resultados repetibles.
Los productos utilizados en exteriores o en vehículos pueden experimentar un impacto de agua más fuerte que la lluvia normal: salpicaduras de la carretera, lavado de vehículos o limpieza industrial.
IPX5:Una boquilla de 6,3 mm suministra agua a 12,5 ± 0,625 L/min desde una distancia de aproximadamente 2,5–3 m. Se utiliza para equipos de exterior, componentes de vehículos y productos industriales.
IPX6:Una boquilla más grande de 12,5 mm suministra un caudal mucho mayor de 100 ± 5 L/min a una presión mayor que IPX5. Se utiliza para electrónica automotriz, equipos pesados y maquinaria para exteriores.
Unacámara IPX5/IPX6fiable requiere un control preciso de la presión, un flujo de agua estable y un rendimiento constante de las boquillas.
 |
 |
 |
| ||
Aunque no son pruebas de lluvia tradicionales, IPX7 e IPX8 forman parte del mismo sistema de protección contra el agua IEC 60529.
IPX7 (inmersión temporal):Profundidad de inmersión de 1 metro durante 30 minutos, utilizada para productos que pueden caer accidentalmente al agua.
IPX8 (inmersión continua):Las condiciones (profundidad, duración, presión) son definidas por el fabricante, en función del caso de uso real del producto. Se utiliza paraequipo de inmersión en aguay dispositivos electrónicos especializados.
|
 |
 |
IPX9K es una de las pruebas de impermeabilidad más exigentes, especialmente en la industria automotriz, simulando el lavado a alta presión, la limpieza con agua caliente y el impacto severo del agua.
Parámetros típicos:
Temperatura del agua: 80 °C ± 5 °C
Presión del agua: aproximadamente 8–10 MPa
Caudal de agua: 14–16 L/min
Ángulos de pulverización: múltiples direcciones, incluyendo 0°, 30°, 60° y 90°
Las aplicaciones incluyen piezas exteriores de automóviles, componentes del compartimento del motor, componentes de vehículos eléctricos y piezas de vehículos pesados. Una cámara IPX9K debe proporcionar un control preciso del agua a alta presión y una gestión fiable de la temperatura.
 |
 |
Una vez identificada la norma requerida, tres factores prácticos determinan la decisión final:
1. Requisitos de prueba— Confirmar el nivel IP requerido, la norma industrial aplicable y cualquier especificación de prueba específica del cliente. Un producto que requiere pruebas IPX4 necesita un equipo fundamentalmente diferente de uno que requiere pruebas IPX9K — ambos no están en el mismo espectro de "mejor/peor", son métodos de prueba completamente diferentes.
2. Tamaño del producto y espacio de prueba— La cámara debe adaptarse a las dimensiones de la muestra, los requisitos de fijación y un área de cobertura de pulverización adecuada sin comprometer la uniformidad.
3. Alcance de las pruebas más allá del agua— Algunos productos solo necesitan pruebas de impermeabilidad; otros también requieren pruebas de polvo, arena o combinadas de temperatura/humedad en el mismo ciclo de calificación. Si es el caso, vale la pena elegir un proveedor con una capacidad de pruebas ambientales más amplia para que los futuros requisitos de prueba no impliquen empezar de nuevo con un nuevo proveedor.
Saber qué nivel IP necesita es solo la mitad de la decisión; la otra mitad es si una cámara determinada puede realizar esa prueba de manera precisa, repetible y sin convertirse en un dolor de cabeza de mantenimiento. Esto es lo que LIB incorpora en cada línea de productos para abordar esto.
La mayoría de los laboratorios que prueban en el rango IPX1–IPX6 terminan necesitando múltiples equipos: una caja de goteo para IPX1/IPX2, un tubo oscilante para IPX3/IPX4 y un equipo de boquillas de chorro para IPX5/IPX6. La Cámara de Prueba Combinada de LIB integra los tres mecanismos en una sola unidad, de modo que un laboratorio puede ejecutar la secuencia completa de seis niveles de prueba sin cambiar de equipo ni de espacio.
Más allá del ahorro de espacio, la cámara se basa en algunas opciones de ingeniería prácticas:
Reciclaje de agua en circuito cerrado con relleno automáticomantiene el sistema funcionando sin supervisión, reduciendo tanto el consumo de agua como de energía en comparación con los diseños de circuito abierto.
Una plataforma giratoria con capacidad de 50 kg y ajuste de alturacon una placa de inclinación incorporada de 15° maneja la prueba de inclinación de cuatro posiciones de IPX2 sin reposicionamiento manual, y el tamaño de la plataforma se puede personalizar para muestras más grandes.
Construcción completa en acero inoxidable SUS304resiste la corrosión a través de ciclos repetidos de alta temperatura, alta humedad y pulverización, una diferencia de durabilidad significativa frente al acero pintado en cámaras que funcionan a diario.
Una ventana de visualización con iluminación LED incorporada y un limpiaparabrisas manualpermite a los operadores supervisar visualmente la prueba en curso y detectar fallos en tiempo real, en lugar de solo conocerlos al final del ciclo.
Una fuente de alimentación integrada en la plataforma de muestraspermite que los dispositivos electrónicos se prueben en vivo (encendidos) durante la exposición al agua, más cerca de cómo fallará (o no) el producto en el campo que una prueba sin energía.
Los parámetros de prueba se mantienen según IEC 60529 en los seis niveles, desde la tasa de goteo de 1 mm/min de IPX1 hasta el chorro de 100 ± 5 L/min a 100 ± 5 kPa de IPX6, por lo que los resultados son directamente defendibles frente a la norma.
La prueba IPX9K es implacable con el equipo: los ciclos sostenidos de agua a alta presión y alta temperatura desgastan las juntas, boquillas y elementos calefactores más rápido que cualquier otra prueba IP. La cámara IPX9K de LIB está diseñada específicamente para ese estrés:
Suministra agua hastamás de 88 °C y 8.000–10.000 kPaa través de cuatro boquillas en múltiples ángulos de pulverización (0°, 30°, 60°, 90°), coincidiendo con la secuencia completa de la prueba IPX9K.
Unsistema de circulación en circuito cerrado filtradocon depósitos dedicados y elementos calefactores mantiene la presión de pulverización, el volumen y la temperatura estables a lo largo de ciclos repetidos, importante para obtener resultados consistentes y comparables prueba tras prueba.
Unsistema de control con panel táctilpermite a los operadores configurar la presión, la temperatura y la duración directamente, con monitoreo de seguridad incorporado para proteger tanto el equipo como la muestra bajo prueba.
La prueba de inmersión parece simple en el papel, pero es exigente en la construcción de la cámara: el tanque debe soportar la presión de manera confiable a profundidad sin fugas ni deformaciones durante años de uso. La cámara IPX7/IPX8 de LIB aborda esto directamente:
Tanques personalizablescubren tanto IPX7 (1 m / 30 minutos) como condiciones IPX8 simuladas equivalentes a 50 m de profundidad.
Paredes de la cámara de acero A3 de 15 mm de espesorestán diseñadas para soportar presiones equivalentes a esos 50 m de profundidad sin deformación, con un acabado exterior resistente a la corrosión y a los impactos para una larga vida útil.
Unajunta de silicona de dos capas— una capa blanda para un contacto uniforme en superficies irregulares más una capa dura para la integridad estructural bajo presión — está diseñada para eliminar fugas a lo largo de ciclos de prueba repetidos, que es típicamente donde fallan primero las cámaras de inmersión de menor costo.
Instrumentación de seguridad integral: indicadores de nivel de agua en tiempo real, detectores de fugas incorporados, válvulas de alivio de sobrepresión automáticas, patas anclables al suelo para estabilidad y enclavamientos de seguridad que impiden que la tapa se abra durante la prueba.
An controlador inteligente con pantalla táctil basado en PIDpermite un control preciso de la presión, el tiempo y la secuenciación de ciclos, con perfiles de prueba almacenables para resultados repetibles, lo que respalda el cumplimiento tanto de IEC 60529 como de ISO 20653.
Además de estas tres líneas de productos, LIB también fabrica equipos para normas específicas automotrices y militares, que incluyen:
|
Cámara de Prueba de Lluvia JIS D 0203 — para pruebas de componentes automotrices según los requisitos automotrices japoneses |
— para la validación de resistencia al agua de proveedores automotrices |
Cámara de Prueba de Lluvia UL50E — para pruebas de protección de envolventes eléctricas para exteriores |
|
— para simulación de lluvia en entornos militares y adversos |
Cámara de Arena y Polvo MIL-STD — para pruebas de resistencia a la arena y al polvo |

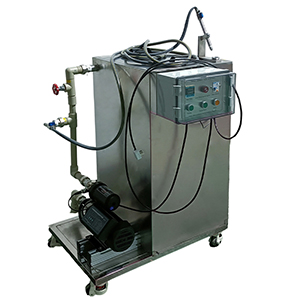

Probador de Salpicaduras de Agua GOST — para la evaluación de la resistencia a las salpicaduras de agua en vehículos |
Las dimensiones de la cámara, los accesorios y las funciones de prueba se pueden personalizar para aplicaciones automotrices, electrónicas, de equipos para exteriores y militares. LIB ha fabricado equipos de simulación de pruebas ambientales desde 2012, cuenta con las certificaciones ISO9001 y CE, y ha exportado a más de 60 países, con el respaldo de una garantía de 3 años y soporte de mantenimiento de por vida.
¿Puede una cámara cubrir múltiples niveles IP o necesito equipos separados para cada uno?
Para IPX1 a IPX6, la Cámara de Prueba Combinada de LIB integra la caja de goteo, el tubo oscilante y los sistemas de boquillas de chorro en una sola unidad, por lo que los seis niveles se pueden probar sin cambiar de equipo. Las pruebas de inmersión IPX7/IPX8 y de agua caliente a alta presión IPX9K requieren cámaras dedicadas debido a sus diferentes requisitos de tanque y presión.
Además de IEC 60529, ¿LIB admite otras normas de impermeabilidad/estanqueidad al polvo?
Sí — LIB también fabrica equipos para normas automotrices (ISO 20653, JIS D 0203, GMW 16001), militares (MIL-STD-810) y para exteriores (UL50E) según los requisitos del cliente.
¿Cuál es la diferencia entre las pruebas IPX6 e IPX9K?
IPX6 utiliza chorros de agua potentes a temperatura normal; IPX9K añade alta presión (8.000–10.000 kPa) y alta temperatura (hasta 88 °C), diseñada para simular entornos severos de lavado automotriz, lo que también exige juntas y componentes de calefacción más duraderos en la propia cámara.
¿Cómo evita la cámara IPX7/IPX8 de LIB las fugas a lo largo de ciclos de prueba repetidos?
El tanque utiliza una junta de silicona de dos capas — una capa blanda para un contacto uniforme más una capa dura para la integridad estructural bajo presión — combinada con paredes de acero A3 de 15 mm de espesor clasificadas para presiones equivalentes a 50 m de profundidad.
¿Puede LIB personalizar una cámara para mi producto?
Sí — el tamaño de la cámara, las dimensiones de la plataforma giratoria para muestras (hasta 50 kg de carga como estándar), los accesorios y las funciones de prueba se pueden personalizar según las dimensiones del producto, los requisitos de la industria y las normas aplicables.
¿Qué garantía y servicio proporciona LIB?
Una garantía de 3 años, mantenimiento de por vida y soporte técnico continuo.
Desde la Cámara de Prueba Combinada todo en uno que cubre IPX1–IPX6, hasta el sistema IPX9K de alta presión y alta temperatura, y la cámara de inmersión IPX7/IPX8 de acero reforzado, LIB construye cada línea de productos en torno a los desafíos de ingeniería específicos de esa prueba, no una caja de pulverización universal.
Póngase en contacto con LIB para discutir sus requisitos de pruebas de impermeabilidad y encontrar la solución de Cámara de Prueba de Lluvia adecuada para su aplicación.
