Cámara de prueba ambiental PV

La cámara de prueba ambiental PV es una cámara de prueba ambiental fotovoltaica. La cámara de prueba ambiental PV puede simular las condiciones ambientales, incluida la temperatura con un rango de-60 ℃ ~ 100 ℃, humedad con un rango de 20% ~ 98% RH. Mientras tanto, también se puede personalizar la iluminación, la lluvia, el polvo y así sucesivamente.

A través de estas pruebas ambientales simuladas, se determina la resistencia de los productos fotovoltaicos en el entorno de uso real.

Modelo: DHPV-04,PV-04

Estándar: ,IEC 62804,IEC 61215,IEC 61646,IEC 62108,UL 1703, C-8990 JIS, C-8991,C-8917,C-8938


Características y beneficios de la cámara de prueba ambiental PV

1. La cámara de prueba ambiental fotovoltaica puede simular con precisión varias condiciones de temperatura y humedad, y la desviación de temperatura se puede controlar a ± 0,5 ℃. La desviación de humedad también se controla dentro de un rango pequeño (± 2.5% RH).

2. La cámara de prueba ambiental fotovoltaica tiene un buen rendimiento de sellado para garantizar la estabilidad de las condiciones ambientales durante la prueba. El anillo de sellado de goma de alta calidad puede prevenir eficazmente que el aire exterior y el agua entren en el interior de la cámara de prueba, afectando los resultados de la prueba.


3. Los espacios de prueba de diferentes tamaños y formas se pueden personalizar para satisfacer las necesidades de las pruebas del módulo fotovoltaico de varias especificaciones. Ya sea una pequeña hoja de células fotovoltaicas o una gran matriz de módulos fotovoltaicos.

4. Los módulos fotovoltaicos se prueban en lotes para filtrar productos con un rendimiento estable y calidad confiable, reducir la tasa de defectos y mejorar la eficiencia de producción y los beneficios económicos.

Especificaciones DE LA CÁMARA DE LA PRUEBA ambiental de PV

Modelo

PV-04

Dimensión interna (mm)

1300*700*1350

Dimensión total (mm)

1900*1100*1750

Volumen interior

1220L

Parámetro

Rango de temperatura

-60 °C ~ + 100 °C

Fluctuación de la temperatura

± 0,5 ℃

Desviación de la temperatura

± 2,0 ℃

Rango de humedad

20% ~ 98% RH

Desviación de la humedad

± 2.5% RH

Tasa de cambio de temperatura

1 ~ 3,4 ℃/min

Tamaño del panel

1M * 2M

Capacidad del panel

4 / 6 / 8 / 10 / 12 piezas

Controlador

Controlador de pantalla táctil LCD a color programable

Conexión Ethernet, PC Link, USB

Humedad

Sistema de suministro de agua

Suministro automático de agua

Sistema de suministro de agua

Sistema de purificación de agua

Humidificador

Aislamiento externo, humidificador de evaporación de superficie de acero inoxidable

Deshumidificación

Evaporador

Sensor

Sensor de temperatura

PTR Platino Resistencia PT100Ω/MV Clase A, precisión 0.001 ℃

Sensor de humedad

Sensor de bombilla seca y húmeda

Tanque de agua incorporado (mm)

270*300*450

Tamaño de la ventana de visualización (mm)

330*370

Circulación del aire

Ventilador de viento centrífugo

Dispositivo de seguridad

Humidificador Protección de combustión seca; Protección contra sobretemperaturas; Protección contra sobrecorriente;

Protección de alta presión refrigerante; Protección contra la escasez de agua; Protección contra fugas terrestres

Configuración DE LA CÁMARA DE LA PRUEBA ambiental de PV

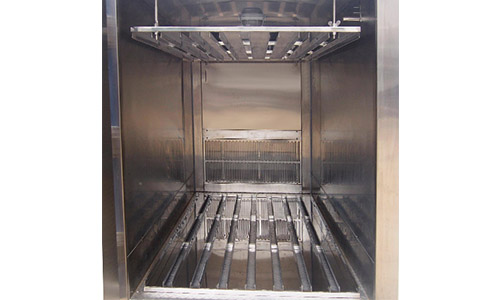

1. Sala DE TRABAJO

  • La carcasa de la cámara está hecha de material de placa de acero A3 de 4mm con buena resistencia a la corrosión y resistencia para garantizar la estabilidad del entorno interno de la cámara de prueba.

  • La sala de trabajo está hecha de acero inoxidable con espejo 304 SUS, que es resistente a altas y bajas temperaturas, humedad y fácil de limpiar.

  • Equipado con un soporte de muestra para fijar el módulo fotovoltaico, mientras que el ángulo de colocación del módulo fotovoltaico se puede ajustar.

  • Equipado con temperatura de alta precisión y sensor de humedad e iluminación.

 _ chamber8.jpg pv_environmental_test

2. sistema de circulación de aire

Compuesto por conducto de ventilación y ventilador: conducto de ventilación conectado al entorno interno y externo de la pruebaCámara, El ventilador está instalado en el conducto de ventilación para Impulsar el flujo de aire y garantizar la distribución uniforme de los factores ambientales.pv_environmental_test_chamber9.jpg

3.Sistema de calefacción

Alambre de calefacción eléctrica. Se distribuye en la pared interior de la cámara de prueba para aumentar la temperatura en la cámara de prueba.pv_environmental_test_chamber10.jpg

4.Sistema de enfriamiento


Adopta refrigeración mecánica en cascada, alta eficiencia de refrigeración, por compresor, condensador, evaporador, elementos de aceleración.


5. sistema de control


Controlador lógico programable (PLC). Los probadores pueden establecer parámetros de prueba a través de la interfaz de operación, como temperatura, humedad, intensidad de luz, Tiempo de prueba, etc., monitoreo en tiempo real de varios datos durante el proceso de prueba, Y ANÁLISIS y procesamiento.


6. Sistema de humedad:


Humidificación de vapor. Al calentar el agua para producir vapor, el vapor se introduce en la cámara de prueba para aumentar la humedad.
