La Humedad Relativa parece simple en una pantalla, pero la calibración precisa del sensor RH no es simple en absoluto. Un pequeño error en la precisión del sensor de humedad puede afectar el almacenamiento farmacéutico, el monitoreo de salas blancas, las pruebas electrónicas, los laboratorios de baterías, el acondicionamiento de materiales y los registros de calidad de producción. Un Sensor de lectura 55% RH cuando la condición real es 60% RH puede parecer inofensivo en una oficina. En un almacén controlado, laboratorio o proceso de prueba ambiental, esa brecha puede conducir a decisiones equivocadas.
Una cámara de calibración de humedadDa a los sensores RH un entorno de calibración estable, repetible y documentado. En lugar de depender del aire de la habitación abierta o de un solo punto de humedad fijo, crea condiciones de temperatura y humedad controladas en un rango de operación más amplio. Para los equipos que necesitan Calibración de rutina del sensor RH, inspección entrante, pruebas de producción o control de calidad interno, la cámara se convierte en el espacio controlado donde las lecturas se pueden comparar con un estándar de referencia rastreable.
Las lecturas de RH están fuertemente vinculadas a la temperatura, el flujo de aire, la ubicación del sensor, la distribución del vapor de agua y el tiempo de estabilización. Sin un entorno controlado, incluso un buen sensor de referencia puede no proporcionar datos de comparación útiles.

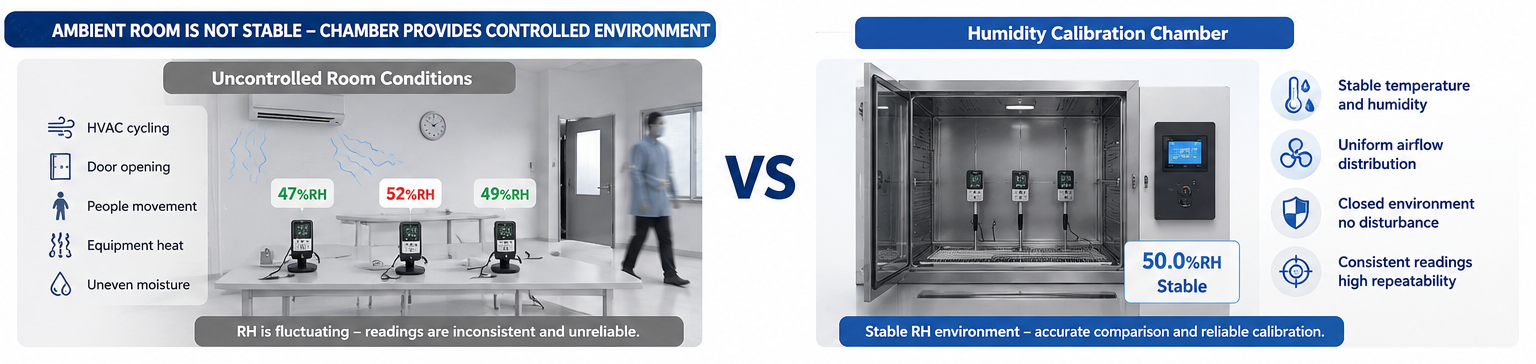

Una sala de laboratorio normal cambia cada minuto. Puertas abiertas. Ciclos de aire acondicionado. Los operadores se mueven. El equipo emite calor. Un sensor colocado cerca de una pared, ventilación, lámpara o fuente de alimentación puede leer de manera diferente a un sensor en el centro de la habitación.
Es por eso que la calibración incontrolada de la habitación a menudo crea datos dispersos. Un sensor puede responder más rápido que otro. Un sensor RH capacitivo puede retrasarse después de un cambio de paso. Una sonda con un filtro protector puede necesitar más tiempo para asentarse. Cuando el entorno en sí sigue moviéndose, se vuelve difícil separar el error real del sensor de la fluctuación de la habitación.
Las soluciones de sal saturada son ampliamente utilizadas para la calibración de la humedad relativa. ASTM E104 describe un método para generar entornos de RH constantes en recipientes relativamente pequeños, con aplicación desde sequedad hasta casi saturación a 0 ° C a 50 ° C, incluida la calibración del higrómetro. También establece que las soluciones de sal saturada pueden ser corrosivas y que se necesita un control de temperatura de aproximadamente ± 0,1 ° C para obtener los valores de RH generados dentro de aproximadamente ± 0.5% RH.
Los valores de Punto Fijo pueden ser precisos, pero son limitados. Suelen ser configuraciones estáticas de pequeño volumen. Es posible que no coincidan con el flujo de aire, la carga de la Cámara, el enrutamiento de cable o la comparación de sensores múltiples necesarios en la calibración del sensor RH industrial. Por ejemplo, los valores comunes de sal saturada a 25 °C incluyen aproximadamente 32.78% RH para el cloruro de magnesio, 57.57% RH para el bromuro de sodio y 75.29% RH para el cloruro de sodio, cada uno con su propia incertidumbre.
Enfoque de calibración | Fuerza típica | Limitación principal |
Comparación de la habitación ambiente | Rápido y de bajo costo | La habitación RH y la temperatura son inestables |
Punto fijo de sal saturada | Puntos de RH conocidos útiles | Pequeños sistemas cerrados, sales corrosivas, flujo de trabajo más lento |
Cámara de calibración de humedad | Amplia gama RH, programas repetibles, carga multi-sensor | Requiere Selección de cámara, estándar de referencia y control de procedimientos |
Una cámara de calibración de humedad no reemplaza un estándar de referencia. Crea la condición controlada donde el dispositivo bajo prueba y el estándar de referencia se pueden comparar de manera justa.
El control de humedad estable reduce la incertidumbre de calibraciónDurante la calibración de la humedad relativa, la cámara se establece en puntos objetivo como 30% RH, 50% RH, 75% RH o 90% RH. Una vez que el punto de ajuste es estable, el instrumento de referencia y las lecturas DUT se registran al mismo tiempo.
Este método controlado reduce las fuentes comunes de error de calibración: Aire de la habitación a la deriva, cambios de HVAC a corto plazo, calor del operador, sellado deficiente y distribución desigual de la humedad. Es especialmente útil para la calibración por lotes, donde se deben comparar diez, veinte o más sensores de RH en la misma condición.
El buen flujo de aire de la Cámara importa. Los sensores cerca de la pared de la Cámara, la puerta o la salida del humidificador no deben ver una condición diferente a la de los sensores en el centro. Una cámara con ventilador interno y el diseño del conducto de aire ayuda a distribuir la temperatura y la humedad de manera más uniforme, reduciendo la desviación local entre posiciones. La cámara de calibración de humedad de LIB está diseñada con distribución de flujo de aire interno y aislamiento de la cámara para apoyar el control de humedad estable.
La humedad relativa depende de la temperatura. Con el mismo contenido de vapor de agua, una masa de aire más cálida muestra una lectura de RH más baja, mientras que una masa de aire más fría muestra una lectura de RH más alta. Es por eso que la calibración del sensor RH no debe tratar la humedad sola como la única variable.
Por ejemplo, un punto de calibración de 25 °C y 50% RH no es la misma condición práctica que 40 °C y 50% RH. Los sensores utilizados en salas de envejecimiento electrónico, controles de invernadero, interiores de automóviles o salas de estabilidad farmacéutica pueden necesitar controles multipunto en los puntos de ajuste de humedad y temperatura.
IEC 60068-3-4 proporciona una guía para la prueba de calor húmedo y el funcionamiento de la cámara. Señala que la alta humedad combinada con una temperatura elevada crea tensión en los productos, y brinda detalles de operación en la Cámara, como el uso de conductividad del agua entre 5 µS/cm y 20 µS/cm a + 23 ° C. Limpiar las piezas internas de la cámara antes de probar, y evitar la inyección directa de agua en el espacio de trabajo.
Una buena cámara de calibración de humedadTodavía necesita un procedimiento cuidadoso. La carga deficiente, las lecturas apresuradas y la colocación de referencia incorrecta pueden dañar el valor del resultado de la calibración.
El estándar de referencia debe colocarse cerca del área de detección DUT, no al lado de la pared de la cámara o directamente en la salida del flujo de aire. Si hay varias sondas cargadas, deben tener suficiente espacio para el movimiento del aire. Los orificios de los cables deben sellarse después del cableado para reducir las fugas.
Una secuencia común es pasar de RH baja a RH alta: 30% RH, 50% RH, 75% RH, luego 90% RH. Esto reduce el riesgo de condensación en sensores, filtros y carcasas. Cuando se necesita una prueba de alta humedad, los operadores deben prestar atención al punto de rocío y evitar caídas de temperatura rápidas que pueden hacer que se forme agua en la superficie del sensor.
Los sensores RH necesitan tiempo para asentarse. Un sensor desnudo puede estabilizarse más rápido que una sonda con un filtro sinterizado, una tapa protectora o una carcasa de plástico. En la calibración de producción, se debe escribir un tiempo de remojo fijo en el procedimiento. Por ejemplo, después de que se alcanza la estabilidad de la cámara, un equipo puede esperar de 20 a 40 minutos antes de registrar los datos, dependiendo de la construcción del sensor y la incertidumbre requerida.
El flujo de trabajo habitual es simple:
· Ajuste la humedad de la Cámara y el punto de temperatura.
· Espere hasta que las lecturas estándar de referencia y DUT sean estables.
· Registre el punto de ajuste de la Cámara, la lectura de referencia, la lectura de DUT, el tiempo y el número de serie.
· Calcule el valor de corrección o pase/falle el resultado.
· Repita en todos los puntos de humedad requeridos.
Para registros de calibración de alto valor, las lecturas sin procesar deben guardarse en lugar de solo escribir "pasar". Un sensor puede pasar hoy pero mostrar la deriva más tarde, y los datos de tendencias ayudan a los equipos de mantenimiento a planificar la recalibración.
Los errores de humedad no son solo problemas de laboratorio. Aparecen en salas de almacenamiento, líneas de producción, cámaras climáticas y sistemas de monitoreo de campo.
Los laboratorios de calibración necesitan puntos de calibración de humedad relativa repetibles, instrumentos de referencia rastreables y registros claros. Los equipos de calidad internos utilizan una cámara de calibración de humedad para verificar las sondas RH entrantes, los lotes de producción, los sensores reparados y los dispositivos devueltos en el campo antes de su reutilización.
Los almacenes farmacéuticos, las salas blancas y las áreas de estabilidad a menudo funcionan dentro de las ventanas de RH definidas. Si el monitor de una habitación baja, es posible que se pierda una excursión de humedad real. Si se desplaza alto, el sitio puede investigar una falsa alarma. La calibración precisa del sensor RH ayuda a mantener creíbles los registros ambientales.
Los laboratorios electrónicos utilizan sensores RH para rastrear la exposición a la humedad durante las pruebas de PCB, conector, batería y recubrimiento. Los equipos de prueba automotriz monitorean la humedad durante el material interior, el módulo del sensor y la validación de la unidad de control. En las pruebas ambientales, los sensores RH admiten pruebas de calor húmedo donde tanto la temperatura como la humedad afectan las fugas eléctricas, la corrosión, la hinchazón y la resistencia al aislamiento.
La Cámara derechaNo siempre es el más grande ni el más complejo. Debe coincidir con el rango del sensor, la carga de trabajo, el objetivo de incertidumbre y el método de funcionamiento diario.
Si se utilizan sensores entre 30% RH y 80% RH, la cámara debe cubrir esos puntos con espacio en ambos extremos. Si se utilizan sensores en entornos de envejecimiento, almacenamiento o calor húmedo de alta humedad, es útil una cobertura de hasta 90% HR o superior. Una gama de cámara de 20% RH a 98% RH brinda una amplia cobertura para la mayoría de los trabajos de calibración de sensores RH industriales.
Mire más allá del rango de RH. La fluctuación de la temperatura, la desviación de la temperatura, el sellado de la Cámara, el diseño del flujo de aire, el método de humidificación y la calidad del agua afectan la repetibilidad. Para la calibración del sensor, el aire estable alrededor del DUT es más importante que una especificación amplia que no se puede mantener bajo carga.
Un pequeño lote de higrómetros portátiles puede necesitar una cámara compacta. Una línea de producción que comprueba docenas de transmisores puede necesitar más volumen, estantes, orificios para cables y espacio para accesorios. Los operadores deben dejar suficiente espacio alrededor de cada cabezal de detección en lugar de llenar la cámara como un gabinete de almacenamiento.
Los pasos programables, la conexión de red, las alarmas y la exportación de datos reducen el trabajo manual. Estas características son útiles cuando se ejecuta la calibración multipunto durante la noche o cuando un técnico debe administrar varias cámaras e instrumentos de referencia.
Una práctica cámara de calibración de humedad debe cubrir los puntos de calibración comunes, mantener la humedad estable, permitir suficiente espacio para la carga del sensor y admitir programas repetibles.
La cámara de calibración de humedad LIB cubre 20% RH a 98% RH, que se adapta a muchas rutinas de calibración de sensores RH, desde verificaciones de almacenamiento de baja humedad hasta monitoreo ambiental de alta humedad. Se puede configurar para fijar puntos de humedad o cambios de humedad cíclicos para diferentes necesidades de calibración.
La desviación de humedad de la cámara se controla a ± 2.5% RH. Para el trabajo de calibración, esta figura debe leerse correctamente: la cámara crea un entorno de comparación estable, mientras que el estándar de referencia determina la corrección de calibración. Una desviación menor y repetible ayuda a los operadores a juzgar la deriva del sensor con mayor claridad a través de carreras repetidas.
LIB ofrece volúmenes de cámara de 100L a 1000L, lo que brinda a los laboratorios y equipos de producción espacio para que coincida con el tamaño de la cámara con la cantidad de sensores, diseño de accesorios, enrutamiento de cables y carga de trabajo de prueba. Los volúmenes más grandes son útiles cuando las sondas, los transmisores, los registradores de datos y las unidades de visualización deben verificarse juntos.
Un controlador de pantalla táctil LCD en color programable y una conexión Ethernet ayudan a los equipos a ejecutar programas de paso, registrar datos y administrar largas rutinas de calibración. La Cámara también utiliza suministro automático de agua, un sistema de purificación de agua, interior de acero inoxidable, puerto de cable, estantes, ventana de visualización y protección de seguridad para el sistema de humedad, sobrecorriente, sobrecorriente, escasez de Agua y riesgos de fugas.
Parámetro de cámara clave | Valor práctico para la calibración del sensor RH |  |
Rango de humedad | 20% RH a 98% RH | |
Desviación de humedad | ± 2.5% RH | |
Opciones de temperatura | Opciones de baja temperatura hasta-20 °C, -40 °C o-70 °C; rango superior hasta + 150 °C | |
Fluctuación de la temperatura | ± 0,5 °C | |
Desviación de la temperatura | ± 2,0 °C | |
Volumen interior | 100L, 225L, 500L, 800L, 1000L | |
Tasa de calefacción/refrigeración | 3 °C/min calefacción, 1 °C/min refrigeración | |
Control | Pantalla táctil programable, conexión Ethernet |
Industria de simulación ambiental Xi'an LIBFabrica cámaras de prueba ambiental para clientes globales, con diseño, producción, ventas, instalación, capacitación y servicio posventa como parte de su capacidad de suministro de cámara de prueba. LIB ha trabajado en la fabricación de cámaras de pruebas ambientales desde 2009, atiende a clientes en todo el mundo y suministra líneas de productos que cubren cámaras de temperatura y clima, cámaras de corrosión, cámaras de IP de polvo y agua, cámaras de intemperie, y cámaras especiales de la prueba.
Para los usuarios de calibración del sensor RH, el valor de LIB no es solo el hardware de la cámara. El control estable de la humedad, el diseño de la sala de trabajo del acero inoxidable, el suministro de agua automático, el aislamiento de la Cámara, la protección de seguridad, y el control programable todo apoyan el trabajo diario de la calibración. La cámara se puede utilizar para puntos de calibración de humedad fija o programas de humedad cíclica. El equipo de calibración debe permanecer utilizable después de la entrega. LIB proporciona instalación, puesta en marcha, guía de mantenimiento, capacitación, una garantía de 36 meses, servicio de seguimiento de por vida y soporte de equipos de servicio local y posventa.
Se utiliza una cámara de calibración de humedad para crear condiciones estables de humedad relativa y temperatura para la calibración del sensor RH, la verificación del higrómetro, la comparación del transmisor y la verificación del registrador de datos de humedad.
La calibración del sensor RH mantiene las lecturas de humedad confiables. Ayuda a detectar la deriva del sensor, reducir las falsas alarmas, admitir registros de calidad y proteger materiales o productos sensibles a la humedad.
Muchas instalaciones calibran los sensores RH cada 6 a 12 meses. Los sensores utilizados en alta humedad, vapor químico, monitoreo de salas limpias, almacenamiento farmacéutico o pruebas críticas pueden necesitar intervalos más cortos según el historial de derivaciones y las reglas de calidad internas.
Un rango práctico de calibración del sensor RH a menudo incluye puntos como 30% RH, 50% RH, 75% RH y 90% RH. Un rango de cámara de 20% RH a 98% RH cubre los puntos de calibración industrial y de laboratorio más comunes.
Sí. Una cámara de calibración de humedad puede calibrar múltiples sensores al mismo tiempo cuando la cámara tiene suficiente volumen, buen flujo de aire, espacio adecuado, acceso al cable sellado y un estándar de referencia estable colocado cerca del área de detección.
