Cámara de prueba PV

Name: Cámara de prueba PV
Brand: Xi'an LIB Environmental Simulation Industry

La cámara de prueba fotovoltaica es para probar productos fotovoltaicos (PV) como células fotovoltaicas, módulos fotovoltaicos. Puede simular diferentes temperaturas con un rango de-60 ℃ ~ + 100 ℃ Y un rango de humedad de 20% ~ 98% RH. La iluminación, el spray de SAL y otras características también se pueden personalizar para simular entornos complejos.

Los productos fotovoltaicos se prueban en un entorno simulado para evaluar si los productos fotovoltaicos cumplen con los estándares de calidad y rendimiento.

Modelo: DHPV-04,PV-04

Estándar: ,IEC 62804,IEC 61215,IEC 61646,IEC 62108,UL 1703, C-8990 JIS, C-8991,C-8917,C-8938

Características y beneficios de la cámara de prueba PV

1. Las pruebas de envejecimiento aceleradas de múltiples módulos fotovoltaicos al mismo tiempo pueden satisfacer las necesidades de inspección de calidad de la producción en masa. No solo puede mejorar la eficiencia de la prueba, reducir el costo de la prueba, sino también garantizar la consistencia de la calidad del producto.

2. sistema de protección de seguridad perfecto, si el módulo fotovoltaico se produce un cortocircuito, sobrecalentamiento y otras condiciones anormales, el sistema de protección de seguridad de la sala de pruebas alarmará a tiempo y tomará las medidas de protección adecuadas.

3. Se admiten esquemas de prueba fotovoltaicos personalizados de acuerdo con los diferentes requisitos y estándares de prueba. Ya sea una prueba de rendimiento para un tipo específico de módulo fotovoltaico o una prueba de certificación de acuerdo con los estándares internacionales, nacionales o industriales.

4. Admite una variedad de modos de prueba, como pruebas estáticas, pruebas dinámicas, pruebas cíclicas, etc. Diferentes modos de prueba pueden simular el rendimiento de los módulos fotovoltaicos en diferentes estados de trabajo.

Especificaciones DE LA CÁMARA DE LA PRUEBA DE PV

Modelo		PV-04
Dimensión interna (mm)		13007001350
Dimensión total (mm)		190011001750
Volumen interior		1220L
Parámetro	Rango de temperatura	-60 °C ~ + 100 °C
	Fluctuación de la temperatura	± 0,5 ℃
	Desviación de la temperatura	± 2,0 ℃
	Rango de humedad	20% ~ 98% RH
	Desviación de la humedad	± 2.5% RH
	Tasa de cambio de temperatura	1 ~ 3,4 ℃/min
	Tamaño del panel	1M * 2M
	Capacidad del panel	4 / 6 / 8 / 10 / 12 piezas
	Controlador	Controlador de pantalla táctil LCD a color programable

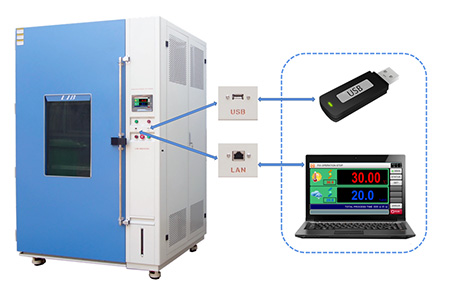

		Conexión Ethernet, PC Link, USB
	Humedad	Sistema de suministro de agua	Suministro automático de agua
		Sistema de suministro de agua	Sistema de purificación de agua
		Humidificador	Aislamiento externo, humidificador de evaporación de superficie de acero inoxidable
		Deshumidificación	Evaporador
	Sensor	Sensor de temperatura	PTR Platino Resistencia PT100Ω/MV Clase A, precisión 0.001 ℃
		Sensor de humedad	Sensor de bombilla seca y húmeda
	Tanque de agua incorporado (mm)	270300450
	Tamaño de la ventana de visualización (mm)	330*370
	Circulación del aire	Ventilador de viento centrífugo
	Dispositivo de seguridad	Humidificador Protección de combustión seca; Protección contra sobretemperaturas; Protección contra sobrecorriente; Protección de alta presión refrigerante; Protección contra la escasez de agua; Protección contra fugas terrestres

Configuración de la cámara de prueba PV

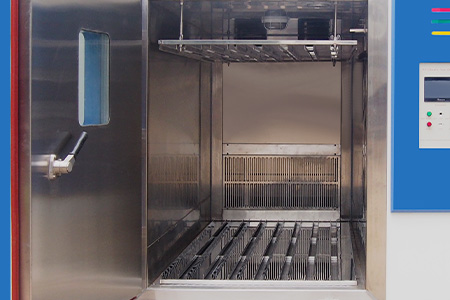

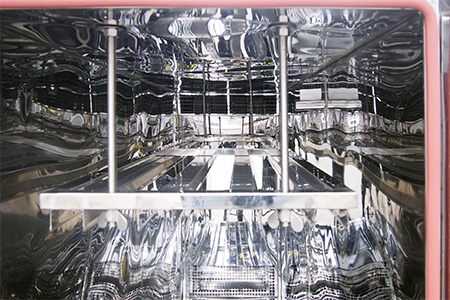

1. Sala DE TRABAJO	La carcasa de la cámara está hecha de placa de acero laminado en frío con buena resistencia a la corrosión y alta resistencia. El soporte de muestra tiene buena resistencia y resistencia a la corrosión, puede soportar el peso del módulo fotovoltaico y se puede ajustar en altura. El estante de muestra estará equipado con un dispositivo fijo, y el ángulo de prueba del módulo fotovoltaico se puede ajustar. Los orificios del cable se pueden organizar en el lado del estudio para conectar los cables de alimentación y señal de los módulos fotovoltaicos, y los orificios del cable están sellados.
2. sistema de circulación de aire	Incluyendo ventiladores y conductos de ventilación, los ventiladores de alta potencia son responsables de hacer circular el aire en la sala de pruebas para mantener la temperatura y la humedad uniformes.
3.Sistema de calefacción	Los cables de calefacción de alta potencia convierten la energía eléctrica en energía térmica, proporcionando calor para la cámara de prueba.
4. sistema de refrigeración	El Uso de refrigeración mecánica, componentes del núcleo del sistema de refrigeración del compresor, también incluye condensador, evaporador, tubería de refrigerante, etc.

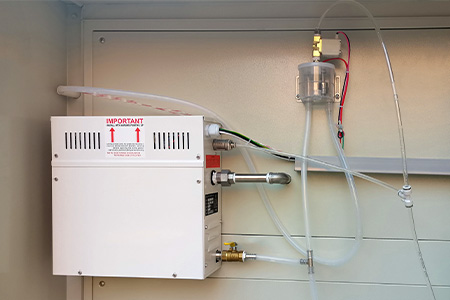

5. Sistema de humedad	El humidificador evaporativo puede convertir el agua en vapor de agua y aumentar la humedad dentro de la cámara de prueba.
6. sistema de control	El uso del controlador programable PLC puede controlar automáticamente el sistema de refrigeración, el sistema de calefacción, el sistema de ventilación, etc., para lograr un control preciso del entorno de la sala de pruebas. La operación de la interfaz hombre-máquina es simple e intuitiva.
