Para los fabricantes que ingresan al mercado norteamericano, el cumplimiento de NEMA 3R bajo UL 50E es a menudo el primer y más crítico hito de certificación.
Se espera que productos como cajas de medidores, cajas de conexiones, recintos de desconexión y gabinetes de control resistan la exposición real a la lluvia en el exterior sin comprometer la seguridad eléctrica interna. Sin embargo, muchas fallas de certificación no son causadas por un diseño deficiente de la carcasa, sino porCondiciones de prueba de lluvia inexactas o inconsistentesDurante el desarrollo.
Por eso invertir en unProfesionalApparatu de prueba de lluvia ULSYa no es opcional: es una decisión estratégica que afecta directamente el éxito de la certificación, el tiempo de comercialización y la confiabilidad del producto a largo plazo.
UL 50E Tipo 3R está diseñado específicamente paraRecintos al aire libreQue debe proporcionar Protección contra:
Lluvia que cae
Lluvia que sopla
Sleet y formación de hielo externo
A diferencia de las pruebas básicas de protección de ingreso, la prueba de lluvia UL 50E se centra enImpacto de agua en ángulo bajo presión controlada, Simulando de cerca las condiciones reales de tormenta al aire libre.
Según los requisitos de UL 50E, el recinto debe estar expuesto a unSpray de agua de 45 °Sin permitir que el agua entre y llegue a las partes eléctricas vivas.
Ángulo de espray:45 ° desde vertical para simular lluvia impulsada por el viento
Presión de agua:Mantenido en34,5 kPa (5 psi)Durante toda la prueba
Boquilla especificación: Oberas de pulverización de acero inoxidable de 5mm
Caudal de agua:5,4 L/min/m²
Duración de la prueba:Normalmente1 hora continua
Los ingenieros experimentados entienden queCualquier desviaciónEn ángulo, la presión, la geometría de la boquilla o la estabilidad del flujo pueden resultar en fallas falsas o, peor aún, pasadas falsas que luego fallan en las auditorías de certificación oficiales.
Muchos fabricantes intentan simular las pruebas de lluvia de UL utilizando sistemas de pulverización improvisados o plataformas de agua de uso general. Estas configuraciones a menudo sufren de:
Ángulos de pulverización inconsistentes
Fluctuaciones de presión durante largos ciclos de prueba
Corrosión de la boquilla que altera los patrones de pulverización con el tiempo
Control de flujo inexacto Sin monitoreo en tiempo real
Como resultado, los resultados de la prueba se convierten enNo repetible, Y las pruebas previas internas ya no se alinean con los resultados de laboratorio UL de terceros.
UnAparato profesional de prueba de lluvia ULElimina estas variables y garantiza que las pruebas internas reflejen realmente las condiciones de certificación.
Un aparato de prueba de lluvia UL especialmente diseñado para entregarPrecisión, estabilidad y repetibilidad-Los tres elementos que determinan la previsibilidad de la certificación.
La prueba de lluvia UL de alta calidad comienza en la boquilla.
Construcción de acero inoxidable SUS304
Enchufes mecanizados con precisión de 5mm
Resistencia a la corrosión para la consistencia a largo plazo del espray
La geometría de pulverización estable garantiza que la energía del impacto del agua permanezca sin cambios en las pruebas repetidas.
Mantener34,5 kPaConsistentemente durante una hora completa es mucho más desafiante de lo que parece.
Manómetros de alta precisión
Visualización continua de la presión
Detección inmediata de la deriva de la presión
Esto evita que se realicen pruebas indebidas o pruebas en exceso causadas por fluctuaciones de presión inadvertidas.
UL 50E especifica5,4 L/min/m², No un valor estimado.
Válvulas de control de ajuste fino
Distribución de flujo estable en todas las boquillas
Fácil calibración y verificación

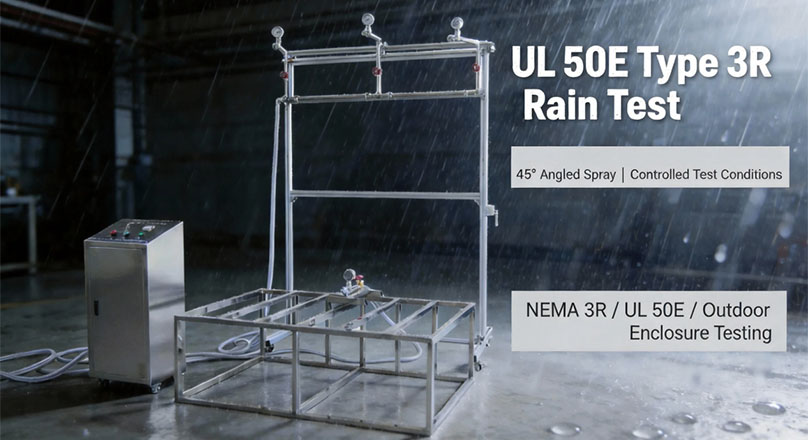

Modelo | R-UL020 | |
Parámetro | Número de cabezal de pulverización | 3 cabezales de pulverización |
Espaciado de boquilla | 710mm | |
Diámetro del agujero de pulverización | De 5mm | |
Presión de agua | 34,5kpa | |
Tamaño de la plataforma de muestra | 1000X1400X500mm | |
Carga de la carga de la plataforma de muestra | 100 Kgs | |
Estructura | Control de la presión del agua | Medidor de flujo |
Sistema de suministro de agua | Suministro automático de agua, sistema de purificación de agua | |
Caja de control | Visualice el modo de pulverización, el tiempo y la bomba de agua | |
Material | Material | Acero inoxidable SUS304 |
Material de la plataforma de la muestra | Acero inoxidable SUS304 | |
| Estándar | UL 50E Tipo 3R | |
| ||
|
| |
El control de flujo preciso garantiza el cumplimiento total de la lógica de prueba UL en lugar de las pruebas basadas en aproximación.
Si bien algunos laboratorios requieren máquinas de prueba de lluvia UL de cuadro completo, muchos fabricantes experimentados prefieren unEnfoque de prueba modular-Especialmente al actualizar los laboratorios existentes.
Ofertas DE LA INDUSTRIA LIBKits de prueba de lluvia de 3 boquillas UL 50E especializados, Incluyendo:
Boquillas de acero inoxidable SUS304 de precisión
Manómetros de alta precisión
Válvulas de control de ajuste fino
Integración flexible
Monta fácilmente los juegos de boquillas en marcos ajustables en altura o plataformas personalizadas existentes.
Costo de inversión reducido
Actualice la capacidad de prueba UL 50E sin reemplazar toda su infraestructura de laboratorio.
Tiempo de entrega más corto
Los componentes modulares suelen ser más rápidos de entregar que los sistemas de bastidor completo.
Confianza de certificación
Los componentes diseñados estrictamente para los parámetros UL 50E aseguran que las pruebas internas se alineen con los resultados oficiales de la certificación.
Las soluciones modulares permiten a los fabricantesInvertir en cumplimiento progresivamente, Sin sobreconstruir su laboratorio el primer día.
La prueba UL 50E Tipo 3R a menudo es solo el punto de partida.
Muchos fabricantes eventualmente necesitan validar productos contraEstándares de protección de ingreso múltipleA medida que las carteras de productos se expanden y los mercados se diversifiquen.
La industria LIB no es solo un proveedor de aparatos de prueba de lluvia UL, somos unProveedor completo de soluciones de prueba de lluvia IP y NEMA...
Estándares NEMA:
Tipo 3R
Tipo 4 / 4X
Pruebas de lluvia IEC IP:
IPX1 / IPX2 (goteo vertical)
IPX3 / IPX4 (pulverización y salpicaduras)
IPX5 / IPX6 (chorros de agua)
IPX9K (alta presión, agua de alta temperatura)
Sistemas de prueba de lluvia de fotograma completo o modular
Configuraciones de prueba combinadas de función única o multiestándar
Diseños de laboratorio personalizados para I + D, QA y pruebas previas de certificación
Diseños a prueba de futuro que permiten una fácil expansión a niveles más altos de IP o NEMA
En lugar de comprar equipos aislados, los fabricantes pueden construir unLaboratorio de prueba de lluvia escalable y listo para la certificaciónCon la industria LIB como socio a largo plazo.
Estás buscando:
¿Un aparato profesional de prueba de lluvia UL?
¿Un kit de prueba modular UL 50E de 3 boquillas con medidores y válvulas de control?
¿Una solución completa de laboratorio de prueba de lluvia IP y NEMA?
Soporte DE LA INDUSTRIA LIB:
Soporte técnico global y piezas de repuesto
Garantía integral de 3 años que cubre los sistemas principales
Soporte técnico de por vida proporcionado por ingenieros superiores
Diagnóstico remoto rápido y respuesta dentro de 1-3 horas
Póngase en contacto con la industria LIB hoy Inquiry@libtestchamber.comPara recibir una propuesta personalizada, precios y tiempo de entrega, diseñado para ayudarlo a cumplir con NEMA 3R y los requisitos más amplios de protección de ingreso de manera eficiente y segura.
