ElJESD22-A104 temperatura prueba de ciclismoEs un estándar ampliamente reconocido establecido porJEDECPara evaluar la fiabilidad térmica de los dispositivos semiconductores.
EstoPrueba de ciclo térmicoEl método Simula las condiciones del mundo real que pueden experimentar los componentes, desde ciclos de encendido hasta fluctuaciones de temperatura ambientales. Enfatiza el paquete, las juntas de soldadura y las interconexiones internas al circular repetidamente entre temperaturas altas y bajas. El objetivo es detectar posibles fallos como agrietamiento, deslaminación o degradación del rendimiento eléctrico antes de que el producto llegue al mercado.
La realización de un adecuadoPrueba de ciclo temporalGarantiza que sus dispositivos mantengan el rendimiento, prolonguen la vida útil del producto y cumplan con los estándares de la industria. Para los ingenieros, utilizando una alta calidadCámara térmica para ciclismoDe la industria LIBEs esencial para reproducir con precisión las condiciones de JESD22-A104 y lograr resultados confiables.
A pesar de seguir el estándar, muchos productos fallanPruebas de temperatura de ciclismoDebido a limitaciones de equipo o configuraciones de prueba inadecuadas. Las razones más comunes incluyen:
Tasas de rampa insuficientes: Si la temperatura cambia demasiado lentamente, es posible que no cree el estrés requerido para revelar posibles fallas.
Baja uniformidad de la temperatura: El flujo de aire desigual o el rendimiento de la Cámara inconsistente pueden dar lugar a resultados inexactos.
Tiempos de permanencia extendidos: Las retenciones de temperatura alta/baja demasiado largas o cortas pueden distorsionar los resultados de la prueba.
Sistemas de control inexactos: El control de temperatura inestable o las transiciones demoradas comprometen la validez de la prueba.
Falta de trazabilidad de datos: Sin un registro adecuado, los ciclos fallidos pueden pasar desapercibidos, lo que dificulta la verificación del cumplimiento.
El estándar JESD22-A104 define varios parámetros críticos paraPrueba de ciclo térmico:
Rango de temperatura: Típicamente de-40 °C a 125 °C para dispositivos comerciales, o de-55 °C a 150 °C para aplicaciones industriales.
Tasa de rampa: Normalmente 5 °C/min o más rápido para generar estrés térmico realista.
Tiempo de carga: Mínimo de 10 minutos a altas y bajas temperaturas para permitir la expansión y contracción del material completo.
Recuento de ciclos: A menudo 100, 500 o 1000 ciclos dependiendo de los requisitos de confiabilidad.
Circulación de aire controlada: Asegura una distribución uniforme de la temperatura en todas las muestras.
Una de alta calidadCámara térmica para ciclismoEstá diseñado para cumplir o superar estos parámetros, asegurando que suPrueba de temperatura de ciclismoProduce resultados precisos, reproducibles y conformes con el estándar.
A la hora de pasar elJESD22-A104 temperatura prueba de ciclismo, La calidad de suCámara de ciclo de temperaturaDe la industria LIBPuede hacer toda la diferencia. Una Cámara Premium está diseñada para no solo cumplir, sino superar los requisitos estándar, asegurando que cada ciclo de prueba sea preciso, repetible y totalmente compatible. Así es como una solución de alto rendimiento garantiza resultados confiables:

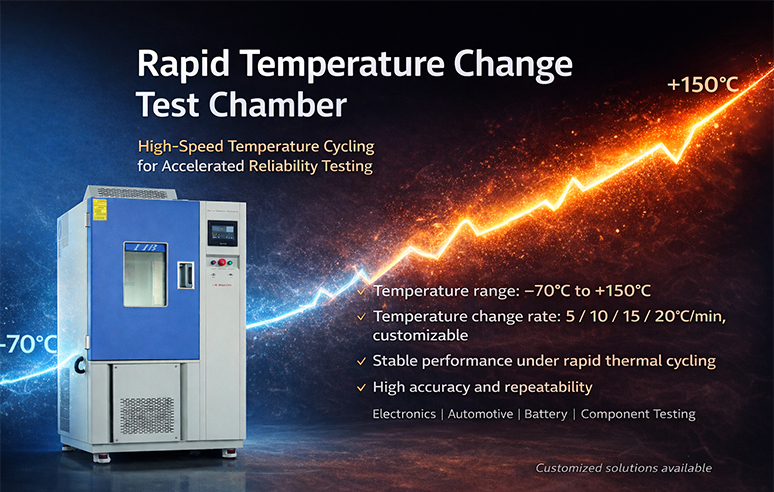

Modelo | TR5-100 | TR5-225 | TR5-500 | TR5-800 | TR5-1000 |
Volumen interior | 100L | 225L | 500L | 800L | 1000L |
Carga de calor | 1000W | ||||
Rango de temperatura | A : -20 °C ~ 150 °C B : -40 °C ~ 150 °C C: -70 °C ~ 150 °C | ||||
Fluctuación de la temperatura | ± 0,5 ℃ | ||||
Desviación de la temperatura | ± 2,0 ℃ | ||||
Tasa de enfriamiento | 5 ℃ /10 ℃/ 15 ℃/ 20 ℃ (Personalizado)/ min | ||||
Tasa de calefacción | 5 ℃ /10 ℃/ 15 ℃/ 20 ℃ (Personalizado)/ min | ||||
Controlador | Controlador de pantalla táctil LCD a color programable, interfaz multiidioma, Ethernet , USB | ||||
Sistema de enfriamiento | Sistema de refrigeración de compresión mecánica, refrigerante respetuoso del medio ambiente | ||||
 | |||||
Apoya rangos extremos desde-70 °C a 180 °C, Cubriendo cada condición JESD22-A104 para aplicaciones comerciales, industriales y de alta fiabilidad.
Asegura que incluso los componentes expuestos a entornos automotrices, aeroespaciales o militares duros se prueben con precisión.
Mantiene temperaturas de permanencia estables para simular el estrés térmico del mundo real y evitar resultados inexactos.
Proporciona estándar5 °C/minTarifas de rampa, con actualizaciones opcionales a10 °C/min o más rápido...
Las transiciones rápidas de temperatura aceleran la detección de fallas en juntas de soldadura, interfaces de paquetes e interconexiones internas.
Los sistemas de refrigeración dual garantizan cambios de temperatura rápidos y uniformes sin rebasar o retrasar.
El diseño avanzado de flujo de aire ofreceUniformidad de temperatura ± 0,5 °CEn todas las posiciones de muestra.
Elimina los puntos calientes y las zonas frías, asegurando que cada parte del lote de prueba experimente el mismo ciclo térmico.
El control PID de alta precisión garantiza ciclos estables y repetibles, reduciendo la variabilidad entre las pruebas.
Soportes1000 ciclos programables, Lo que permite a los ingenieros establecer perfiles personalizados que coincidan con condiciones JESD22-A104 específicas.
Las secuencias automatizadas reducen el error humano y ahorran un tiempo de prueba significativo.

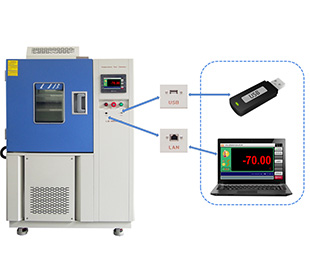

Las funciones integradas de registro y exportación de datos proporcionanRegistros listos para la auditoría, Asegurando la trazabilidad y el cumplimiento de la garantía de calidad.
Las cámaras se pueden adaptar en tamaño para acomodar varios tipos de muestras, desde pequeños paquetes IC hasta grandes conjuntos electrónicos automotrices.
Los accesorios opcionales, incluidos los accesorios especializados y la integración de sensores, permiten realizar pruebas en condiciones precisas del mundo real.
Las interfaces de software avanzadas permiten la supervisión y el control remotos, lo que garantiza que las pruebas se ejecuten sin problemas incluso cuando están desatendidas.
|
|
|
| Sala de trabajo robusta | Agujero del cable | Control de romote |
Las pruebas de ciclismo de temperatura son vitales en múltiples campos:
Semiconductores:Detectar grietas de troquel, deslaminación y fallas de interconexión.
Electrónica automotriz:Pre-valida AEC-Q100 componentes en condiciones extremas.
Juntas de soldadura PCB:Evaluar la resistencia a la fatiga de soldadura.
Electrónica de consumo:Asegúrese de una operación confiable bajo cambios diarios de temperatura.
Militar y aeroespacial:Verifique los componentes de alta fiabilidad para entornos hostiles.
Todas estas aplicaciones se basan en cámaras de ciclismo térmicas precisas, automatizadas y de alto rendimiento.
Al integrar estas características, unCámara térmica de Ciclismo de alto rendimiento de la industria LIBAsegura que suPruebas de temperatura de ciclismoReplicar las condiciones de estrés requeridas porJESD22-A104... Esto no solo garantiza resultados precisos, sino que también acelera la validación del producto, reduce el riesgo de fallas en el campo y mejora la confiabilidad general del dispositivo.
La elección de una cámara con estas capacidades giraPrueba de ciclo térmicoDe un cuello de botella potencial a un proceso simplificado, confiable y repetible, lo que brinda a los ingenieros la confianza de que sus componentes pasaránJESD22-A104Cada vez.
Muchos ingenieros confundenPruebas térmicas de ciclismoConPruebas de choque térmico, Pero son fundamentalmente diferentes:
Característica | ||
Control de temperatura | Rampas graduales arriba/abajo entre altas y bajas temperaturas | Transferencia rápida entre temperaturas extremas |
Enfoque | Estrés material y fiabilidad a largo plazo | Tolerancia repentina al estrés y detección inmediata de fallas |
Uso típico | Cumplimiento JESD22-A104, pruebas de confiabilidad del dispositivo | Pruebas de estrés extremo para componentes de alto riesgo |
| Tasa de rampa | 5-10 °C/MIN (personalizable) | Transferencia instantánea entre zonas |
 |
| |
 | ||
ElJESD22-A104Estándar requiere específicamentePrueba de ciclo térmico controlada, No pruebas de choque. Uso DE UN configurado correctamenteCámara térmica para ciclismoGarantiza el cumplimiento y protege sus dispositivos de fallas latentes.
Un profesionalCámara térmica para ciclismoDe la industria LIB proporciona:
3 años de garantíaCubrir los componentes principales
Soporte técnico de por vidaPara la instalación, el mantenimiento y la formación
Soluciones personalizadas dedicadasPara que coincida con los requisitos de su producto y laboratorio
Instalación global y soporte de servicioPara operación ininterrumpida
✅️ Póngase en contacto con la industria LIB hoy enInquiry@libtestchamber.comPara descubrir cómo nuestros equipos de ciclismo Térmico pueden ayudar a sus dispositivos a pasar la prueba de Ciclismo de temperatura JESD22-A104 con confianza.
