Se espera que los vehículos eléctricos manejen condiciones de laboratorio más que secas. Pasan a través de fuertes lluvias, agua profunda en la carretera, sistemas de lavado automático, aguanieve, barro y cambios de temperatura diarios. Para el paquete de baterías, eso significa una cosa: el recinto debe mantener el agua fuera incluso cuando los sellos, las juntas, las válvulas y las entradas de cables se presionan con fuerza. Es por eso que las pruebas impermeables de la batería EV han pasado de una verificación agradable a una parte central de las pruebas de confiabilidad de la batería automotriz.
Para los fabricantes, el objetivo no es solo aprobar una prueba de laboratorio. El objetivo es reducir las fallas de campo, reducir el riesgo de garantía y proteger la seguridad de la batería a través de una prueba impermeable de batería repetible.
Los paquetes de baterías se encuentran en la estructura del vehículo, cerca de las zonas de salpicaduras y el rocío de la carretera. Una pequeña fuga no siempre aparece de inmediato. En muchos casos, la humedad entra lentamente, permanece atrapada y comienza a dañar las barras colectoras, conectores, recubrimientos, sensores o aislamiento con el tiempo. Es por eso que las pruebas de entrada de agua del paquete de baterías tienen que ir más allá de simples controles de pulverización. Necesita recrear el tipo de cambios de presión, calor y ángulo que ocurren en el mundo real.
La intrusión de agua en un paquete de baterías de vehículos eléctricos rara vez comienza como un evento dramático. Más a menudo, comienza en una interfaz débil, un sello dañado, una junta envejecida o un área de conector que se veía bien durante el ensamblaje. Es por eso que el riesgo de fuga debe discutirse en el uso real del vehículo, no solo en los dibujos de diseño.
Los paquetes de baterías enfrentan diferentes cargas de agua según el caso de uso. La lluvia de la autopista arroja spray fino por la parte inferior. Las carreteras inundadas agregan agua estancada y presión debido al movimiento de las ruedas. Los sistemas de lavado automático golpean el recinto con chorros calientes de alta presión para cambiar de dirección.
| Escenario de exposición | Estrés típico en la manada | Preocupación principal de la prueba |
|---|---|---|
| Lluvia fuerte a la velocidad | Spray continuo de salpicaduras y ruedas | Sellado débil en costuras y salidas de cable |
| Secciones viales inundadas | Copiación temporal y diferencias de presión | Migración del agua a brechas ocultas |
| Lavado de vehículos de alta presión | Chorros calientes y contundentes desde corta distancia | Elevación del sello, fuga del conector, daño superficial |
Una vez que el agua entra, el camino de daño puede ser rápido o lento. El líquido puede llegar a áreas de alto voltaje y causar pérdida de aislamiento o riesgo de cortocircuito. En otros casos, el primer signo es la corrosión en piezas metálicas, lecturas inestables del sensor o confiabilidad reducida del conector después de ciclos repetidos de secado húmedo. El agua también puede afectar a los adhesivos, las piezas de ventilación y los materiales de interfaz térmica.
Por esta razón, el trabajo de prueba de sellado de la carcasa de la batería EV está estrechamente relacionado con la seguridad, la vida útil y la confiabilidad del paquete. Un paquete que sobrevive a un evento de salpicadura no es necesariamente estable después de meses de dura exposición en la carretera.
Muchos ingenieros utilizan el término IPX9K como abreviatura de la verificación de pulverización de agua caliente más resistente utilizada en el trabajo de sellado relacionado con el vehículo. Para los equipos de baterías, el valor radica en lo que la prueba obliga a soportar el recinto.
AmbosISO 20653 IPX9KYIEC 60529 IPX9KConsulte el mismo tipo de prueba, que involucra aerosoles de agua a alta presión y alta temperatura para probar las capacidades impermeables de los recintos, como los que se encuentran en los paquetes de baterías de automóviles.
ISO 20653 es un estándar diseñado específicamente para vehículos de carretera y sus componentes eléctricos, y describe las pruebas para determinar el nivel de protección que ofrece un recinto contra la entrada de agua cuando se somete a alta presión, chorros de alta temperatura.
Presión de agua:8000-10000 kPa, que simula las condiciones de alta presión que experimentan los vehículos por salpicaduras en la carretera, lluvias intensas o sistemas de lavado a presión.
Temperatura:Hasta 88 ° C, lo que Simula las condiciones de temperatura extremas que podría enfrentar un paquete de baterías de automóvil cuando se somete a agua a alta presión en climas cálidos.
Ángulos de espray:0 °, 30 °, 60 °, 90 ° para garantizar la capacidad de sellado del recinto desde diferentes direcciones.
Distancia:10-15 cm, lo que garantiza que la presión se aplique intensamente para simular las condiciones de lavado del mundo real.
Duración:30 segundos por ángulo que garantizan una cobertura completa.
Este riguroso estándar garantiza que los componentes eléctricos y estructurales de los vehículos, incluidos los paquetes de baterías, permanezcan protegidos de la entrada cuando se exponen a chorros de agua extremos en condiciones de alta presión, como los que se encuentran durante los lavaderos de vehículos o las fuertes lluvias.
IEC 60529 es un estándar más amplio para la protección de cerramientos en todas las industrias, incluidas la automotriz, la electrónica y los equipos industriales. Sus condiciones de prueba IPX9K son similares a las 20653 ISO:
Agua de alta presión (8000-10000 kPa)
Spray de alta temperatura (hasta 88 °C)
Cobertura de spray Multi-ángulo
Exposición a corta distancia durante 30 segundos por ángulo
El estándar ISO 20653 está diseñado específicamente para vehículos de carretera. Bajo las rigurosas condiciones de prueba de ISO 20653 IPX9K, cada detalle tiene el potencial de convertirse en una ruta de fuga,
Las dos referencias a menudo se discuten juntas, pero su contexto de uso es ligeramente diferente. ISO 20653 está estrechamente vinculado a los equipos eléctricos de vehículos de carretera, por lo que habla más directamente a las aplicaciones automotrices. La 60529 IEC es más amplia y forma el lenguaje base para la protección de los recintos en todas las industrias. En el trabajo de ingeniería diario, ambos se utilizan para dar forma a planes de prueba, especificaciones de proveedores y criterios de aceptación.
La superposición es lo que más importa para los ingenieros de baterías: agua caliente, fuerza de chorro fuerte, múltiples ángulos de pulverización y un enfoque de paso/falla en la entrada de agua dañina. Eso hace que elCámara de prueba de pulverización de agua IPX9KAltamente relevante cuando el objetivo son las pruebas de confiabilidad de la batería automotriz en lugar de una afirmación básica a prueba de agua.
La impermeabilización del paquete de baterías no es una característica de diseño única; resulta de la geometría del recinto, la compresión del sello, la estrategia de fijación, el diseño del respiradero, el envejecimiento del material y el control de fabricación. Las pruebas IPX9K brindan a los ingenieros una forma práctica de desafiar el sistema completo.

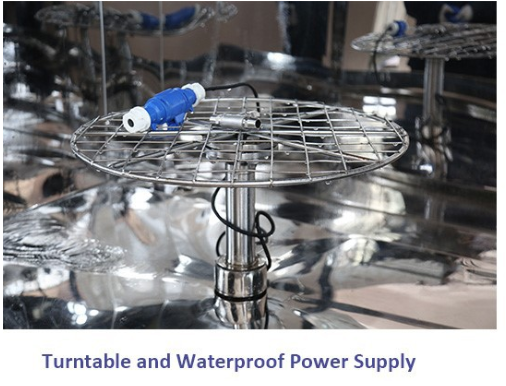

Un propiamente dichoCámara de prueba de pulverización de agua IPX9KRecrea condiciones severas de lavado en lugar de simples lluvias. LIBEquipo de prueba IPX9KIncluye:
Presión de agua: 8000-10000 kPa
Temperatura de pulverización ajustable hasta 88 °C
Cuatro ángulos de pulverización: 0 °, 30 °, 60 °, 90 °
Caudal: 14-16 L/min
Distancia de pulverización cercana
Estos parámetros atacan el recinto desde ángulos que pueden exponer una geometría de sellado débil.
Las fazas pueden cambiar durante el montaje. El par de sujeción puede variar. La planitud de la superficie puede cambiar después de la soldadura o el mecanizado. Un respiradero que funciona bien en el papel puede convertirse en un punto débil en condiciones reales de agua, presión y temperatura.
Es por eso que las pruebas de entrada de agua del paquete de baterías deben realizarse en conjuntos realistas, no solo en cupones o componentes individuales. Las pruebas completas a nivel de paquete brindan una mejor visión del comportamiento real de las fugas.
Los chorros de alta presión crean impacto localizado, choque térmico y fuerza direccional. Esta combinación ayuda a revelar defectos que las pruebas de nivel inferior pueden pasar por alto. Para paquetes de baterías con geometría compleja, el agua puede rebotar, recoger cerca de pernos o penetrar transiciones de costura estrechas.
Las juntas perimetrales grandes reciben la mayor atención, pero las interfaces más pequeñas a menudo importan tanto: juntas de cubierta, tapas de inspección, costuras soldadas, bridas atornilladas y penetraciones del soporte. El conjunto de compresión, el acabado de la superficie, la acumulación de tolerancia y la expansión térmica pueden cambiar el rendimiento del sello con el tiempo.
Los sistemas de conector y las entradas de cable son rutas de fuga comunes debido a la complejidad del material y la forma. Las válvulas de ventilación deben igualar la presión al tiempo que limitan la entrada de agua. Las áreas de enfoque incluyen:
Zonas de conector de alto voltaje
Conectores de señal de baja tensión
Áreas de montaje de la válvula de ventilación
Glándulas de cable o puntos de paso
Cubiertas de acceso al servicio y características de drenaje
Las placas de enfriamiento y los canales de refrigerante agregan otra capa de riesgo. La fuga interna de refrigerante puede crear modos de falla similares. Las diferencias de presión durante el cambio de altitud, el calentamiento, el enfriamiento y el lavado rápido pueden tirar de los sellos.
Cuando un laboratorio necesita pruebas impermeables de baterías EV repetibles, La Cámara importa tanto como el estándar. Un buen equipo no se trata solo de alcanzar los objetivos de presión y temperatura. Se trata de controlarlos lo suficientemente bien como para que se pueda confiar en los resultados de un ciclo de prueba al siguiente.
 |  |
SUS 304 workroom |  |
Una cámara de prueba de pulverización de agua a alta presión y temperatura debe hacer tres trabajos bien: generar condiciones de pulverización estables, exponer la muestra desde posiciones definidas y hacer que el proceso sea fácil de repetir. La cámara de prueba de pulverización de agua IPX9K de LIB está colocada exactamente para ese tipo de trabajo, con presión controlada, temperatura, flujo y ángulos de pulverización fijos.
Factor de prueba | Configuración típica de la cámara | Por qué es importante en la prueba impermeable del paquete de baterías |
Presión de agua | 8000-10000 kPa | Revela focas débiles y caminos de intrusión local |
Temperatura de pulverización | Rango de agua caliente ambiente a alta | Agrega estrés térmico a materiales de sellado |
Caudal | 14-16 L/min | Mantiene el impacto del jet estable y repetible |
Ángulos de pulverización | 0 °, 30 °, 60 °, 90 ° | Expone diferentes geometrías del recinto |
Distancia de pulverización cercana | Impactación de corto alcance | Simula duras condiciones de lavado |
El valor de una cámara de simulación ambiental para la prueba de baterías radica en la repetibilidad. Una prueba de carretera puede mostrar que existe una fuga, pero es más difícil reproducir la misma temperatura, fuerza, ángulo y duración del agua una y otra vez. En una cámara, esas variables pueden mantenerse mucho más ajustadas.
Eso ayuda a los equipos de ingeniería a comparar diseños, verificar mejoras en los procesos y confirmar acciones correctivas. También facilita la comunicación con el proveedor porque la condición de la prueba está definida, no se adivina.
Para el trabajo de prueba de sellado de la carcasa de la batería EV, una cámara dedicada ofrece ventajas prácticas:
· Ciclos de prueba repetibles para el desarrollo y la validación
· Exposición controlada de agua caliente para la evaluación del material del sello
· Comparación más clara entre las versiones de diseño
· Localización de fallas más fácil después de la prueba de desmontaje
· Mejor soporte para pruebas documentadas de confiabilidad de la batería automotriz
En resumen, una cámara de prueba de pulverización de agua IPX9K convierte un vago "control impermeable" en una herramienta de ingeniería útil.
Proveedor líder:Cámaras para aplicaciones automotrices, de baterías y electrónicas, que incluyen pruebas de temperatura, humedad, polvo y entrada de agua.
Soluciones personalizadas:Soluciones de cámara personalizadas para el tamaño de la muestra, condiciones de laboratorio y fines de prueba.
Apoyo integral:Diseño, producción, puesta en marcha, entrega, instalación, capacitación y servicio postventa.Garantía de 3 años con seguimiento de por vida...
La prueba a prueba de agua de la batería EV ya no es solo una casilla para marcar antes de SOP. Protege la seguridad de la batería, reduce el riesgo de garantía y garantiza la confiabilidad a largo plazo. Las fallas a menudo comienzan con detalles ordinarios: arcenes de conector, asientos de válvulas de ventilación, costuras de cerramiento o entradas de cables. Las pruebas IPX9K exponen estos riesgos en condiciones realistas de alta presión y alta temperatura.
¿Qué significa IPX9K en las pruebas impermeables de la batería EV?
Resistencia contra el spray de agua de corta distancia, alta presión y alta temperatura.
¿Cuál es la diferencia entre ISO 20653 y IEC 60529?
ISO 20653 se centra en vehículos de carretera; IEC 60529 es más amplio para la protección de cerramientos en todas las industrias.
¿Por qué es importante una cámara de prueba de pulverización de agua IPX9K?
Crea condiciones extremas y repetibles que revelan sellos débiles y problemas de diseño de recintos.
¿Qué partes suelen fallar primero?
Sellos, juntas atornilladas, conectores, válvulas de ventilación, entradas de cable, cubiertas de servicio.
¿Puede una cámara reemplazar otras comprobaciones de fugas?
No, complementa la fuga de aire, el circuito de refrigerante y las pruebas de durabilidad para un plan completo de validación de sellado.
