Micro cantidades de gases atmosféricos nocivos como sulfuro de hidrógeno (H2S), dióxido de azufre (SO2), dióxido de nitrógeno (NO2) y cloro (Cl2) puede causar corrosión química significativa en la electrónica de precisión y componentes metálicos. Por ejemplo, H2S empaña rápidamente los contactos de plata, mientras que SO2 y Cl2 aceleran las picaduras en superficies de níquel y cobre. Si no se han probado, estas reacciones pueden provocar fallas tempranas en PCB, conectores y capas galvanizadas.
Al aumentar el estrés ambiental: la concentración de gas, la temperatura y las pruebas de corrosión aceleradas por la humedad comprimen años de exposición natural en un período de tiempo controlado de laboratorio. La INDUSTRIA DE LIBCámara de prueba de gas nocivoPermite a los ingenieros evaluar la longevidad del material y la confiabilidad del producto en condiciones reproducibles, proporcionando información útil durante la fase de I + D.
|
|
Dinámica de gases en pruebas de corrosión acelerada:

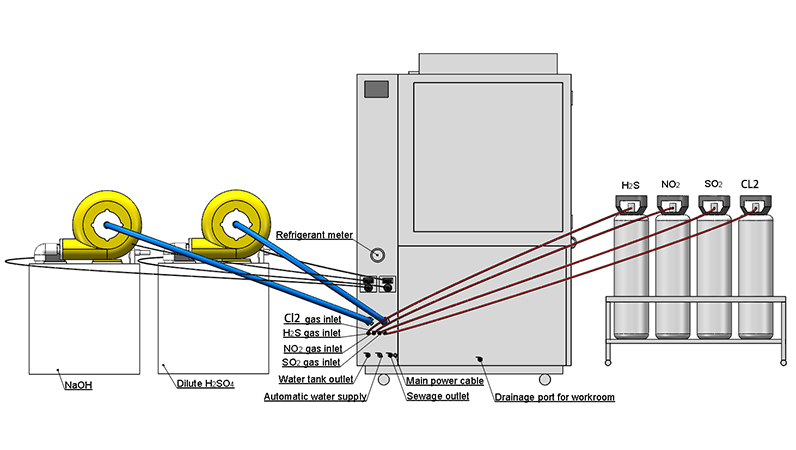

La Cámara de la industria LIB controla con precisión la mezcla de H2S, SO2, NO2 y Cl2 en concentraciones que van desde 10 ppb a 500 ppb, lo que garantiza la replicación precisa de las atmósferas corrosivas. Los controladores de flujo MÁSICO (MFC) mantienen velocidades de flujo estables entre 0,5 y 2,0 ml/min por gas, lo que permite una exposición constante para todas las muestras.
Acoplamiento Multifactor para pruebas de fiabilidad ambiental:
La temperatura (15-80 C °), la humedad relativa (30-98% RH) y la concentración de gas se acoplan para imitar el estrés Atmosférico del mundo real. La cámara mantiene estos parámetros dinámicamente durante pruebas de larga duración, lo que permite interacciones complejas entre la humedad, el calor y los gases corrosivos para acelerar el envejecimiento del material de manera realista.
Ventaja DE LA INDUSTRIA LIB:
Al combinar la medición de gas de alta precisión con un diseño de flujo de aire uniforme, la industria LIB garantiza que cada muestra experimente las mismas condiciones corrosivas. El resultado es reproducible, pruebas de alta confianza críticas para el cribado de materiales y el desarrollo de productos.
So2 concentración | 100 ~ 500 ppb ± 20 ppb (ajustable) | |||||
Concentración de H2S | 10 ~ 100 ppb ± 20 ppb (ajustable) | |||||
Concentración No2 | 200 ppb ± 20 ppb (ajustable) | |||||
Concentración de Cl2 | 10 ~ 20 ppb ± 5 ppb (ajustable) | |||||
Error en mantener la concentración | 10% | |||||
Enfriamiento
| Sistema de enfriamiento | Sistema de refrigeración de compresión mecánica | ||||
Unidad de refrigeración | Compresor francés TECUMSEH | |||||
Refrigerante | Refrigerante respetuoso con el medio ambiente | |||||
Elemento de calefacción | Calentador de Nichrome | |||||
Humedad
| Humidificador | Aislamiento externo, humidificador de evaporación de superficie de acero inoxidable | ||||
Sistema de suministro de agua | Sistema de purificación de agua, Suministro automático de agua | |||||
Deshumidificación | Evaporador | |||||
Controlador | Controlador de pantalla táctil LCD a color programable, conexión Ethernet, Puerto USB | |||||
Sensor
| Sensor Temp | Clase A PT100Ω / MV | ||||
Sensor de humedad | Sensor de bombilla seca y húmeda | |||||
Sensor de gas 1 | Sensor SO2 | |||||
Sensor de gas 2 | Sensor H2S | |||||
Sensor de gas 3 | Sensor No2 | |||||
| Sensor de gas 4 | Sensor Cl2 | |||||
 |
| |||||
Paso 1: Preparación y disposición de la muestra para la exposición de materiales de precisión
Muestras como PCB, conectores galvanizados y revestimientos metálicos se limpian para eliminar aceites y contaminantes. Los bastidores y bandejas ajustables permiten una exposición uniforme, mientras que los canales de flujo de aire mantienen una circulación de gas de 0,5 a 2,0 m/s, eliminando los gradientes de concentración. La Configuración de muestras flexibles de la industria LIB admite tamaños y geometrías variados sin comprometer la uniformidad.
Paso 2: Configuración del parámetro ambiental y control preciso para la Corrosión acelerada
Los operadores establecen concentraciones de gas objetivo (e.g., h2S 100 ppb, SO2 150 ppb, NO2 200 ppb, Cl2 50 ppb), temperatura (40 °C) y humedad relativa (85% RH). Los MFC inyectan gases continuamente con una precisión de nivel de microgramos, mientras que los ventiladores internos hacen circular el aire, logrando una exposición constante en todas las muestras. Esta precisión garantiza que la Corrosión Acelerada progrese de una manera controlada y predecible.
Paso 3: Monitoreo en tiempo real y ajuste de bucle cerrado para pruebas confiables
Sensores de alta sensibilidad: electroquímicos para H2S y fluorescencia UV para SO2-monitor las concentraciones de gases, la temperatura y la humedad. Las desviaciones desencadenan ajustes automáticos de MFC, manteniendo la estabilidad del nivel de ppb durante las pruebas a largo plazo. El sistema de circuito cerrado de la industria LIB garantiza la reproducibilidad incluso para pruebas aceleradas de 14 a 21 días que simulan varios años de corrosión natural.
Paso 4: Registro y análisis de datos para la evaluación de la confiabilidad del material
Todos los parámetros, incluidas las concentraciones de gas, las curvas de temperatura y los caudales, se registran digitalmente. Los ingenieros pueden analizar las tasas de corrosión, identificar áreas vulnerables y refinar las selecciones de materiales utilizando datos confiables y rastreables.
Paso 5: Finalización de la prueba y manejo de la muestra en la cámara de prueba de gas nocivo
Después de la prueba, los gases residuales se purgan con seguridad y la cámara se limpia automáticamente. Las muestras se extraen para inspección visual, análisis de pérdida de peso o pruebas eléctricas. Se garantiza la reproducibilidad y la seguridad, lo que hace que las pruebas a largo plazo sean prácticas y eficientes.
Compatibilidad de estándares para pruebas de corrosión aceleradas:
IEC 60068: Pruebas ambientales para la corrosión de gases que fluyen mezclados por electrónica.
ASTM G85: Prueba de pulverización de sal modificada con inyección de SO2.
ISO 21207: Pruebas de corrosión en atmósferas artificiales.
Trazabilidad de datos para la confianza de las pruebas de materiales:
El sistema de registro digital de la industria LIB registra todos los parámetros en tiempo real, lo que garantiza una trazabilidad completa y permite un modelado de por vida de alta precisión.
Ventaja de la marca:
La cámara proporciona pruebas de corrosión reproducibles y compatibles con el estándar, mientras que los sistemas de control avanzados de la industria LIB garantizan experimentos precisos y de larga duración que cumplen con los requisitos de prueba globales más estrictos.
Verificación de componentes críticos en pruebas de corrosión aceleradas:
Capas galvanizadas de oro, plata y níquel
Máscara de soldadura PCB y trazas conductoras
Contactos de conector expuestos a entornos atmosféricos complejos
Optimización del ciclo de I + D a través de pruebas aceleradas:
Las pruebas que tomarían años en condiciones naturales se pueden completar en 14-21 días, proporcionando resultados estadísticamente significativos.
Las pruebas aceleradas permiten una evaluación de materiales más rápida, validación de diseño y optimización del producto.
Ventaja DE LA INDUSTRIA LIB:
La cámara admite pruebas continuas en diversas condiciones, lo que permite la evaluación simultánea de múltiples muestras y materiales. Su alta precisión y confiabilidad reducen significativamente el tiempo de desarrollo y mejoran el rendimiento del ciclo de vida del producto.
La cámara de prueba de gas nocivo de la industria LIB es una herramienta de investigación de alta precisión que permite:
Análisis cuantitativo de la corrosión y los mecanismos de falla
Optimización de materiales y revestimientos protectores
Pruebas aceleradas confiables y reproducibles alineadas con estándares internacionales
Con control de gas de nivel ppb, flujo de aire uniforme, monitoreo de circuito cerrado y trazabilidad completa de datos, la cámara de gas nociva de la industria LIB brinda a los investigadores e ingenieros la confianza para predecir la longevidad del material. mejorar la fiabilidad del producto, y acortar los ciclos de desarrollo.
