El aislamiento del cable tiene un trabajo difícil: bloquear la corriente, resistir el calor, sobrevivir a la luz solar y permanecer mecánicamente estable bajo la lluvia, la humedad y los cambios de temperatura. En la distribución de energía al aire libre, las matrices fotovoltaicas, los gabinetes de telecomunicaciones y los sistemas industriales, el eslabón débil es a menudo el polímero alrededor del conductor. Cuando se desvanece, se agrieta, tiza o se vuelve quebradizo, aumenta el riesgo de fugas y los costos de mantenimiento. ASTM G155 aborda esto mediante el uso de luz de arco de xenón filtrada con humedad y temperatura controladas para reproducir la meteorización del mundo real.
Incluso si un cable pasa las pruebas eléctricas iniciales, su aislamiento puede fallar al principio del servicio. El PVC puede perder plastificantes, El XLPE puede degradarse con luz y calor prolongados, y el caucho puede endurecerse o agrietarse debido a la exposición combinada a los rayos UV, la humedad y el calor. En una granja solar, Esto puede aparecer como un debilitamiento de la chaqueta cerca de las cajas combinadoras; en una planta de aguas residuales, la funda puede parecer intacta pero ya no se flexiona de manera segura.
Para los ingenieros y compradores, la pregunta clave es: ¿Qué cambios después de la exposición y qué tan rápido? La resistencia a la tracción y la retención de alargamiento después de la prueba de arco de xenón son métricas de uso común. Por ejemplo, algunas especificaciones requieren una retención ≥ 80% después de 1.000 horas de meteorización acelerada.
ASTM G155 es un estándar ampliamente utilizado para la intemperie acelerada de materiales no metálicos. Utiliza lámparas de arco de xenón para simular la luz solar, el calor, la humedad y la lluvia, probando plásticos, recubrimientos, caucho, textiles y piezas de automóviles.
Los parámetros clave incluyen:
Irradiancia: Típicamente 340 nm o 420 Nm, por ejemplo, 0,35-0,55 W/m²/nm.
Temperatura: Temperatura del panel negro alrededor de 63 °C ± 3 °C.
Humedad: Generalmente ~ 50% RH.
Un ciclo típico combina 102 minutos de luz con 18 minutos de luz más agua rociada, simulando lluvia y mojado de la superficie. El agua purificada asegura consistencia.
En resumen, ASTM G155 proporciona un método repetible y controlado para evaluar la durabilidad del material, comparar formulaciones y predecir el rendimiento al aire libre a largo plazo.
La forma más útil de leer ASTM G155 es observar las variables que empujan el envejecimiento del aislamiento del cable hacia arriba o hacia abajo. Para el trabajo de alambre y cable, cinco de ellos merecen mucha atención.
Los factores típicos en ASTM G155 y su efecto sobre el Envejecimiento del aislamiento del cable se resumen a continuación.
Factor de prueba | Por qué es importante para los materiales de cable |
Fuente de luz de arco de xenón | Reproduce luz solar de espectro completo, no solo UV estrecha |
Filtros ópticos | Combina la luz solar al aire libre, la exposición detrás del vidrio o los casos UV más duros |
Control de la irradiancia | Mantiene la intensidad de exposición estable en largos períodos de prueba |
Temperatura del panel negro | Pistas de espécimen de calefacción de superficie bajo la luz |
Humedad y spray | Agrega efectos de rocío/lluvia que pueden cambiar el modo de falla |
Los ciclos ASTM G155 pueden controlar la luz a 340 nm, 420 Nm o banda ancha de 300 a 400 nm, según el ciclo. Para el envejecimiento del aislamiento del cable, eso es importante porque los diferentes materiales reaccionan de manera diferente a la exposición espectral de banda estrecha y más amplia. Si la irradiancia se desplaza durante una prueba larga, los datos de comparación se debilitan. La irradiancia estable no es un buen extra. Es la columna vertebral de los datos de tendencia útiles.
El estándar utiliza la temperatura del panel negro en todos los ciclos de exposición y, en algunos ciclos, también la temperatura del aire de la cámara. La humedad puede provenir de la pulverización, la humedad relativa controlada o ambos. Una chaqueta de cable puede sobrevivir solo a la luz, pero falla cuando se agrega calor y humedad. En las pruebas prácticas, aquí es donde el agrietamiento, la pegajosidad o la pérdida de flexibilidad de la superficie a menudo comienzan a separar una formulación de otra.
Las horas solas no cuentan la historia. Dos pruebas de 1.000 horas pueden dar resultados muy diferentes si los filtros, La irradiancia, el tiempo de pulverización o el control de temperatura son diferentes. La repetibilidad importa más que perseguir un número de hora dramático. Para la detección de materiales, un ciclo constante es mucho más útil que uno duro pero mal controlado.
Para este tipo de trabajo, el equipo debe hacer más que encender una lámpara.La cámara de arco de xenón LIBSe basa en los mismos factores que los ingenieros de cable observan en un programa ASTM G155: Luz de espectro completo, control de irradiancia, monitoreo de panel negro, regulación de humedad y pulverización ajustable. Según la página del producto, reproduce luz UV, visible e infrarroja, con un rango espectral de 300 a 400 nm, monitoreo opcional de 340 nm o 420 Nm, intensidad de luz de 35 a 150 W/m², humedad de 50% a 98% RH y ciclos de pulverización de agua ajustables.

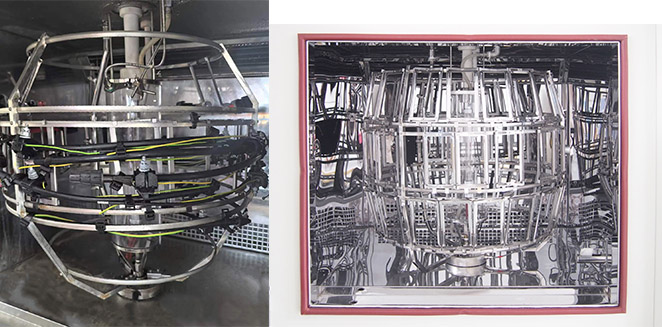

Esos números importan en el trabajo de laboratorio real. Un soporte de muestra giratorio ayuda a mantener la exposición más uniforme en múltiples muestras. La monitorización UV en tiempo real ayuda a mantener un objetivo de irradiancia estable. La detección del panel negro ayuda a rastrear el calor que realmente ve la superficie del espécimen. Las boquillas de pulverización de agua facilitan el paso de la exposición a la luz seca a una prueba de intemperie de cables más realista con ciclos de humedad incluidos. Para un fabricante de cables que compara dos formulaciones de PVC o XLPE, eso significa datos uno al lado del otro más estrictos y menos discusiones sobre si la cámara en sí cambió el resultado.
Un útil programa de envejecimiento de aislamiento de cables no necesita ser complicado, pero necesita disciplina. El flujo de trabajo básico es sencillo.
Los especímenes deben cortarse y acondicionarse de manera consistente. Si el objetivo es la comparación de la chaqueta, el estado de la superficie y el grosor deben registrarse antes de la exposición. Si el objetivo es la durabilidad del aislamiento, el laboratorio debe tener en cuenta el tipo compuesto, el color, la construcción y cualquier preacondicionamiento relevante.
Una configuración práctica a menudo incluye:
· Tipo de filtro seleccionado basado en el entorno de servicio
· Punto de control de irradiancia, como 340 nm o 420 Nm
· Objetivo de temperatura del panel negro
· Ajuste de la humedad
· Sincronización del ciclo de pulverización
· Duración total de la exposición e intervalos de extracción para controles intermedios
Esta configuración debe coincidir con la pregunta del material que se hace, no solo con un ciclo genérico copiado de otro proyecto.
Durante la exposición, el laboratorio debe registrar cualquier cambio visible en los puntos de control planificados. Los comunes son el cambio de color, la pérdida de brillo, la pulverización, La tiza, las microgrietas de la superficie y el cambio de rigidez. Un cable que todavía parece aceptable a las 250 horas puede mostrar una respuesta de flexión muy diferente a las 750 o 1.000 horas. Es por eso que los datos de intervalo suelen ser más útiles que una única instantánea final.
Pruebas posteriores a la exposiciónEs donde ASTM G155 se convierte en datos de selección de materiales. El cambio visual es importante, pero los ingenieros de cable generalmente necesitan más que fotografías.
La siguiente tabla muestra las verificaciones vinculadas con mayor frecuencia a las decisiones de intemperie de cables.
Propiedad después de la exposición | Lo que revela |
Cambio de color/desvanecimiento | Sensibilidad UV temprana o inestabilidad del pigmento |
Agrietamiento/tiza | Degradación superficial y pérdida de resistencia a la intemperie |
Retención de resistencia a la tracción | Pérdida de integridad de carga en el polímero |
Retención de alargamiento | Caída en flexibilidad y tolerancia a la flexión |
Curva fría o respuesta flexible | Riesgo de manipulación en uso real después del envejecimiento |
Una chaqueta de cable puede desvanecerse pero aún funcionar. También puede mantener su color y perder flexibilidad silenciosamente. Es por eso que la resistencia a la tracción y la retención de alargamiento siguen siendo dos de las lecturas más útiles después de la exposición al arco de xenón. En muchas aplicaciones de cable, esos números cuentan la historia mejor que el color solo. Si un compuesto mantiene una superficie más limpia pero pierde demasiado alargamiento, aún puede ser la opción más débil para el servicio de campo.
Los datos de ASTM G155 se vuelven especialmente valiosos cuando se utilizan comparativamente. El caso de uso más fuerte no es "sobrevivió este material X horas". Es "esta formulación mantuvo una mayor retención, menos agrietamiento y un mejor comportamiento de flexión que las otras opciones en el mismo ciclo". Ese es el tipo de resultado sobre el que pueden actuar los equipos de I + D, los productores de cable y los grupos de adquisiciones.
Xi'anIndustria de simulación ambiental LIBHa estado entregando cámaras de prueba ambiental llave en mano desde 2009, sirviendo56 + países... Los clientes se benefician deDiseños de cámara personalizados, soporte técnico global, asistencia de calibración, capacitación y una garantía de tres años con servicio de por vida, Asegurando que la cámara esté lista para ofrecer resultados precisos y repetibles.
Uso de una cámara de arco de xenón bien configurada debajoASTM G155, Los ingenieros pueden reproducirLuz solar, calor, humedad y ciclos de pulverización de aguaPara observar exactamente cómo se comporta el aislamiento del cable. Las observaciones clave incluyen:
Color que se desvanece y tiza
Agrietamiento y quebrantamiento
Resistencia a la tracción y pérdida de alargamiento
Flexibilidad reducida en pruebas de flexión o flexión en frío
Con LIB Xenon Arc Chamber, los laboratorios obtienen una plataforma estable y repetible que proporciona datos prácticos y comparativos. Esto respalda la selección de materiales, la verificación de calidad y la confianza antes de que los cables lleguen al campo, lo que ayuda a los ingenieros a tomar decisiones respaldadas por evidencia confiable en lugar de conjeturas.
ASTM G155 evalúa cómo los materiales no metálicos como el aislamiento de cables y las chaquetas de cables responden a la luz del arco de xenón filtrada, la temperatura elevada, la humedad y la exposición al agua en condiciones controladas de laboratorio. Se utiliza para reproducir los efectos de meteorización que se ven al aire libre o detrás de un vidrio.
La cámara de arco de xenón LIB combina simulación de luz solar de espectro completo con monitoreo de 340 nm o 420 Nm, control de irradiancia de 35-150 W/m², control de humedad RH de 50% 98%, monitoreo de temperatura de panel negro, y ciclos de pulverización ajustables. Eso lo hace adecuado para trabajos de envejecimiento de aislamiento de cables G155-based ASTM.
Los controles comunes incluyen decoloración, tiza, agrietamiento, fragilización, retención de la resistencia a la tracción, retención del alargamiento y cambios de flexión o flexibilidad. Estas lecturas ayudan a mostrar si el compuesto del cable todavía tiene suficiente resistencia a la intemperie para el servicio al aire libre.
Sí. Esa es una de las aplicaciones más útiles. La ejecución del mismo ciclo ASTM G155 en diferentes compuestos de aislamiento o de cubierta permite que un laboratorio compare los valores de retención, el daño a la superficie y las tendencias de degradación temprana en las mismas condiciones de exposición.
