Aparato de prueba de lluvia UL

Name: Aparato de prueba de lluvia UL
Brand: Xi'an LIB Environmental Simulation Industry

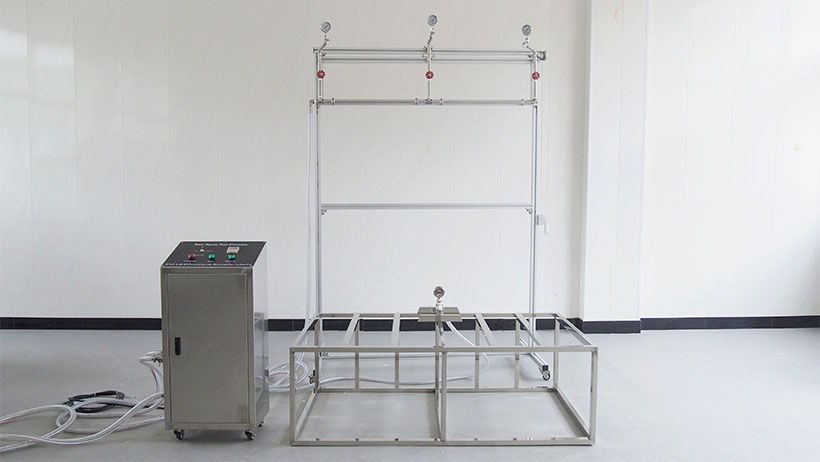

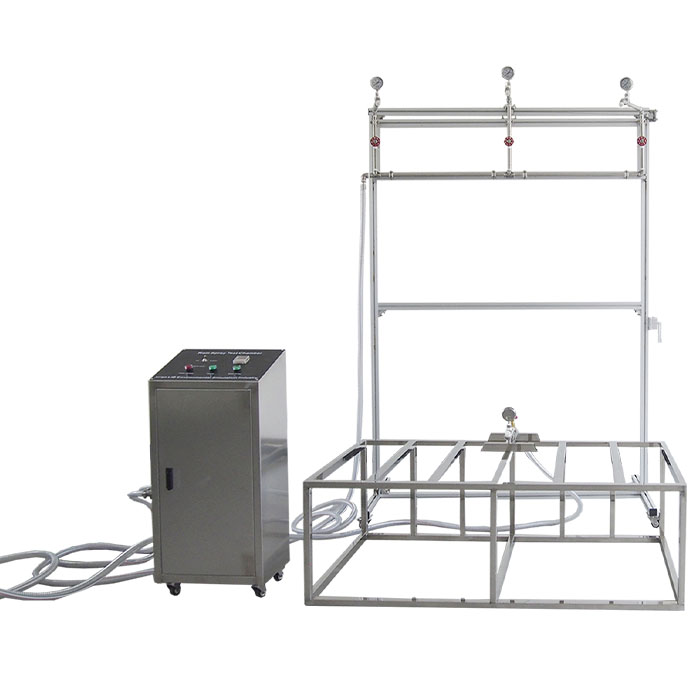

El equipo de prueba de lluvia LIB UL simula un entorno de lluvia natural para evaluar si la cubierta eléctrica cumple con los requisitos de resistencia a la lluvia del grado NEMA Tipo 3R según la norma UL 50E. La muestra de prueba se roció verticalmente con un caudal de agua de 5,4 L/min/m², el ángulo de la boquilla era de 45°, y se expuso continuamente a la lluvia durante aproximadamente 1 hora para verificar si el equipo puede evitar eficazmente que el agua de lluvia ingrese al interior eléctrico en un entorno de exposición exterior. Las aplicaciones típicas incluyen cajas de medidores eléctricos exteriores, cajas de control de alumbrado público, cajas de empalme de comunicaciones y otros escenarios.

Modelo: R-UL020

Norma: UL 50E，NEMA 3 y 4

Aparato de prueba de lluvia UL | Validación de impermeabilidad para envolventes exteriores

Características y ventajas del equipo de prueba de lluvia UL

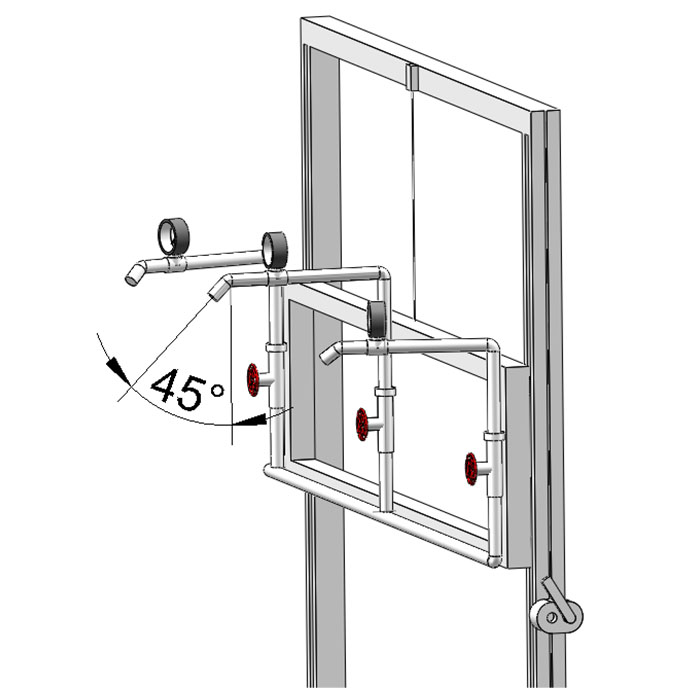

1. Control preciso del caudal de pulverización y del ángulo de la boquilla (45°), que reproduce fielmente el impacto de la lluvia natural en los equipos eléctricos de exterior.

2. Distribución racional de las boquillas. Combinado con soportes ajustables o dispositivos de plato giratorio, permite cubrir carcasas de diversos tamaños y estructuras.

3. No solo es aplicable al Tipo 3R, sino que los parámetros también pueden ajustarse según sea necesario para pruebas de lluvia de otros grados NEMA, como Tipo 3 y 3S.

4. Facilita la certificación y el control de calidad del producto, y cumple los requisitos de las normas UL 50E.

Especificaciones del equipo de prueba de lluvia UL

Modelo		R-UL020
Dimensiones totales (mm)		80015003800 mm
Rango de ajuste de altura del dispositivo de pulverización		1000-3600 mm (ajustable)
Parámetro	Número de cabezales de pulverización	3 cabezales
	Separación entre boquillas	710 mm
	Diámetro del orificio de pulverización	Φ5 mm
	Presión de agua	34,5 kPa
	Tamaño de la plataforma de muestras	1000X1400X500 mm
	Carga de la plataforma de muestras	100 kg
Estructura	Control de presión de agua	Caudalímetro
	Sistema de suministro de agua	Suministro automático de agua, sistema de purificación de agua
	Caja de control	Muestra el modo de pulverización, el tiempo y la bomba de agua
Material	Material	Acero inoxidable SUS304
Material	Material de la plataforma de muestras	Acero inoxidable SUS304
Condiciones ambientales		5 ℃ ～ +35 ℃ ≤85 % HR
Norma		UL 50E Tipo 3R
Alimentación eléctrica		380 V 50 Hz 3P

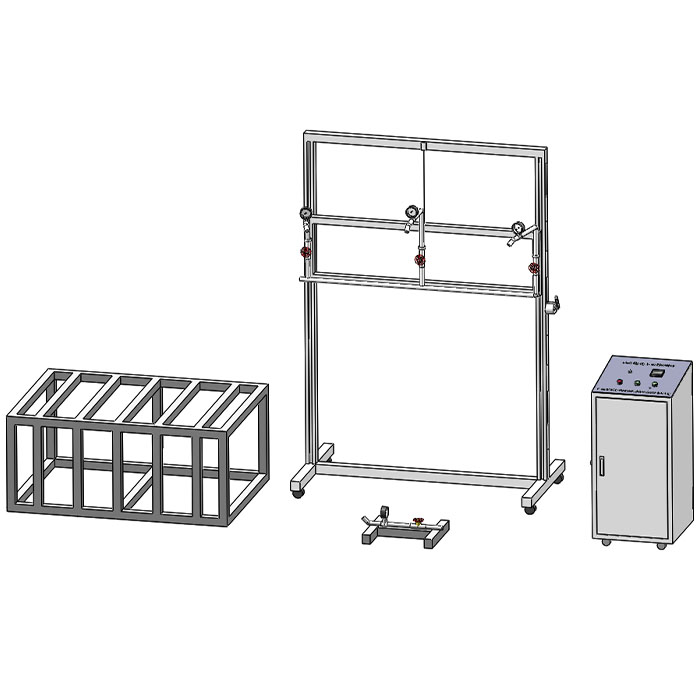

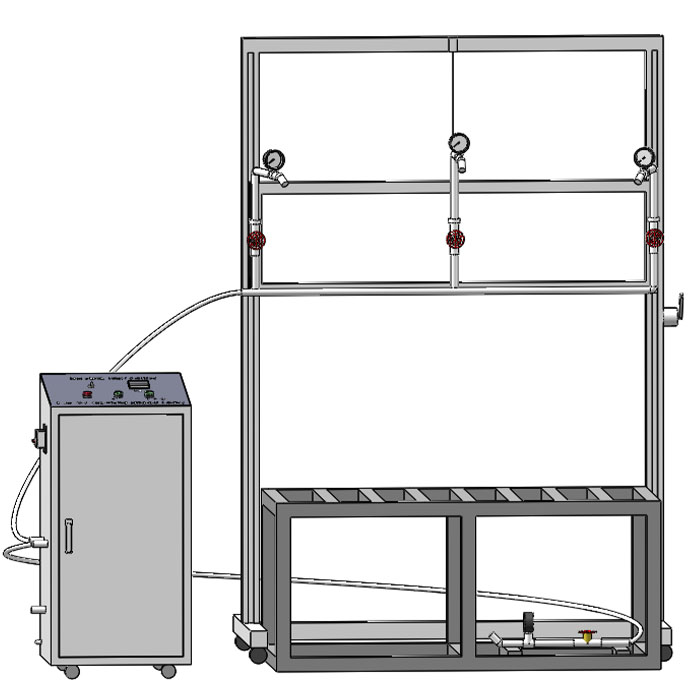

Detalles del equipo de prueba de lluvia UL


Boquillas de precisión	Sistema de control del flujo de agua
Equipado con una boquilla de acero inoxidable de Φ5 mm de diámetro, instalada en un soporte de altura regulable para simular el punto de impacto natural de las gotas de lluvia.	La válvula de control de flujo y el manómetro garantizan la estabilidad del caudal de agua, y también está equipado con un caudalímetro para una monitorización precisa.
Plataforma de prueba ajustable	Equipo de ensayo de resistencia a la corrosión
Estante para muestras de altura regulable, con una capacidad de carga de 100 kg, apto para probar piezas con carcasas de diferentes tamaños.	Acero inoxidable 304, de estructura robusta, capaz de soportar el impacto prolongado del flujo de agua y adecuado para un uso frecuente en laboratorios o entidades de certificación.

Si tiene otros requisitos especiales, no dude en ponerse en contacto con LIB e indicarnos sus necesidades. Le responderemos a la mayor brevedad. Todos los equipos de ensayo de LIB incluyen una garantía ampliada de 36 meses y servicio de por vida.
