Los componentes de caucho, como las juntas de estanqueidad para automoción, mangueras, empaquetaduras, correas, cubiertas de cables y aisladores de vibraciones, pueden agrietarse y perder rendimiento tras una exposición prolongada al ozono. Estos fallos suelen ser invisibles al principio, pero las pequeñas grietas superficiales pueden provocar fugas, fallos de aislamiento o daños mecánicos.
An Cámara de Ensayo de Ozono ASTM D1149proporciona un entorno controlado para evaluar la resistencia al agrietamiento por ozono de materiales de caucho y elastómeros, permitiendo a los ingenieros ver cómo se comportan los productos bajo el ataque del ozono antes de llegar a aplicaciones reales. ASTM D1149 cubre tantoensayo estático y dinámico de ozono— el ensayo estático somete las probetas a una deformación constante, mientras que el dinámico simula mejor el caucho que se estira, dobla o mueve repetidamente. Este artículo explica cómo funciona el ensayo, la diferencia entre ambos métodos y cómo elegir una cámara de ensayo de ozono adecuada.
ASTM D1149 es un método de ensayo estándar para evaluar la resistencia al agrietamiento por ozono de caucho vulcanizado y materiales elastoméricos bajo condiciones controladas de temperatura y deformación, aislando el efecto del ozono al eliminar variables como la luz solar y la lluvia.
El ozono es una forma altamente reactiva del oxígeno. Cuando entra en contacto con caucho que contiene enlaces poliméricos insaturados, provoca una oxidación molecular; una vez que la superficie se estira, estas zonas debilitadas se agrietan perpendicularmente a la dirección de estiramiento, acortando la vida útil y creando riesgos de seguridad.
Producto de Caucho |
Posible Fallo por Ozono |
Anillos de estanqueidad para automoción |
Fuga de aire o agua |
Mangueras de caucho |
Agrietamiento superficial y rotura |
Cubiertas de cables |
Daño del aislamiento |
Correas de transmisión |
Reducción de la resistencia mecánica |
Aisladores de vibraciones |
Pérdida de flexibilidad |
Juntas industriales |
Fallo de estanqueidad |
Una cámara de envejecimiento por ozono permite a los fabricantes detectar estas debilidades durante el desarrollo y el control de calidad, en lugar de después del fallo en campo.
El ensayo generalmente sigue cinco pasos: se preparan las probetas, se estiran hasta una elongación definida (o se colocan en un soporte dinámico), se exponen a una concentración de ozono y temperatura controladas, se inspeccionan periódicamente en busca de grietas y se evalúan según el crecimiento de las grietas. Un tiempo de exposición más prolongado no significa automáticamente una mejor resistencia: diferentes compuestos reaccionan de manera distinta según la estructura del polímero, los antioxidantes, las cargas y los sistemas de vulcanización.
Parámetro |
Requisito ASTM D1149 |
Rango de concentración de ozono |
25–200 pphm |
Nivel de ozono estándar |
50 ± 5 pphm |
Temperatura |
40 ± 1 °C |
Deformación dinámica de tracción |
Máximo 25 ± 3% |
Frecuencia dinámica |
0.5 Hz (30 ciclos/min) |
Deformación estática en banda recta |
20% de elongación |
Deformación estática en banda cónica |
Zonas al 10%, 15%, 20% |
Volumen mínimo de la cámara |
0,11 m³ (110 L) |
Tasa de renovación de gas |
≥75% del volumen de la cámara/min |
Acondicionamiento de probetas |
24 horas sin ozono a la temperatura de ensayo |
Estos parámetros mantienen la comparabilidad de los resultados entre diferentes laboratorios. Las normas relacionadas incluyenASTM D4575(medición de la concentración de ozono en cámaras) yISO 1431-1(resistencia al agrietamiento por ozono) — ambos cubren la evaluación estática y dinámica, pero los requisitos de concentración, temperatura y humedad no deben mezclarse entre normas.
El ensayo estático mantiene la probeta a una deformación fija durante toda la exposición — normalmente una banda recta con un 20% de elongación, una banda cónica que abarca varias zonas de deformación o una probeta en bucle. Dado que la probeta no se mueve, el montaje es sencillo y repetible, muy adecuado para comparar compuestos de caucho durante el desarrollo de materiales.
Su principal limitación es que no reproduce el movimiento repetido: un material puede aguantar bajo elongación constante, pero aun así fallar bajo estiramientos repetidos en servicio. Por lo tanto, el ensayo estático se adapta a componentes de estanqueidad fijos, empaquetaduras estacionarias y otras piezas de caucho con movimiento limitado.
El ensayo dinámico combina la exposición al ozono con una deformación mecánica repetida, típicamente de hasta un 25 ± 3% de deformación a 0,5 Hz, bajo exposición continua al ozono y temperatura controlada. Dado que la deformación repetida expone continuamente nueva superficie de caucho, acelera el crecimiento de grietas, ofreciendo una imagen más realista de las piezas que se mueven en servicio, como los fuelles de suspensión, las correas de transmisión, las mangueras móviles y los diafragmas de bombas.
Ninguno de los métodos es universalmente mejor: depende de cómo funcione realmente el producto.
Comparación |
Ensayo Estático |
Ensayo Dinámico |
Propósito principal |
Resistencia al ozono bajo deformación constante |
Resistencia al ozono bajo deformación repetida |
Estado de la probeta |
Elongación fija |
Movimiento cíclico |
Deformación típica |
10–20% de elongación |
Máximo 25 ± 3% |
Movimiento |
None |
0,5 Hz |
Productos adecuados |
Juntas, empaquetaduras, piezas fijas |
Correas, mangueras, fuelles, componentes flexibles |
| Ventaja principal | Simple y repetible |
Simula mejor las condiciones reales de servicio |
 |
||
Por ejemplo, un fabricante de anillos de estanqueidad estacionarios podría centrarse en el ensayo estático, mientras que uno que desarrolle un fuelle de suspensión necesitará el ensayo dinámico porque la pieza se flexiona continuamente durante la conducción. Para componentes críticos, muchos laboratorios realizan ambos métodos para obtener una imagen completa.
Elegir una cámara no se trata solo de si puede generar ozono. Algunos factores son los más importantes:
Control de la concentración de ozono.Los niveles fluctuantes pueden producir resultados de agrietamiento inconsistentes, por lo que una buena cámara necesita una generación estable, monitorización en tiempo real y ajuste automático.
Capacidad estática y dinámica.Una cámara que admita ambos modos ofrece al laboratorio más flexibilidad y puede reducir la necesidad de equipos separados.
Control de temperatura.ASTM D1149 exige 40 ± 1 °C; una distribución uniforme y un flujo de aire estable son esenciales, ya que una mala uniformidad significa que diferentes muestras pueden experimentar distintas condiciones de envejecimiento.
Protección de seguridad.El ozono es un gas fuertemente oxidante, por lo que una cámara fiable debe incluir monitorización de la concentración, protección automática, un área de ensayo sellada y tratamiento de escape.
Xi'an LIB Environmental Simulation Industry proporciona equipos de ensayo de simulación ambiental para la evaluación de la fiabilidad de materiales, incluyendo ensayos de envejecimiento por ozono, temperatura y humedad, y corrosión. Su Cámara de Ensayo de Ozono ASTM D1149 está diseñada para laboratorios que requieren condiciones de exposición estables, control preciso y resultados repetibles.
El sistema de generación y monitorización de ozono mantiene una atmósfera de ensayo constante durante todo el proceso de exposición.
| Característica | Especificación LIB |
|---|---|
| Rango de concentración de ozono | 25–200 pphm |
| Precisión de control | ±10 |
| %Nivel de ozono estándar | 50 ± 5 pphm |
| Método de monitorización | Monitorización de la concentración de ozono en tiempo real |
| Modos de ensayo | Ensayo estático y dinámico de ozono |
Un control estable del ozono ayuda a reducir la variación del ensayo causada por cambios en la concentración y mejora la precisión de comparación entre diferentes materiales de caucho.

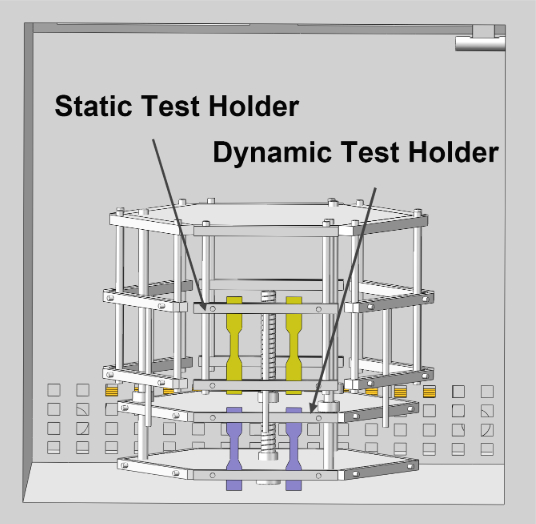

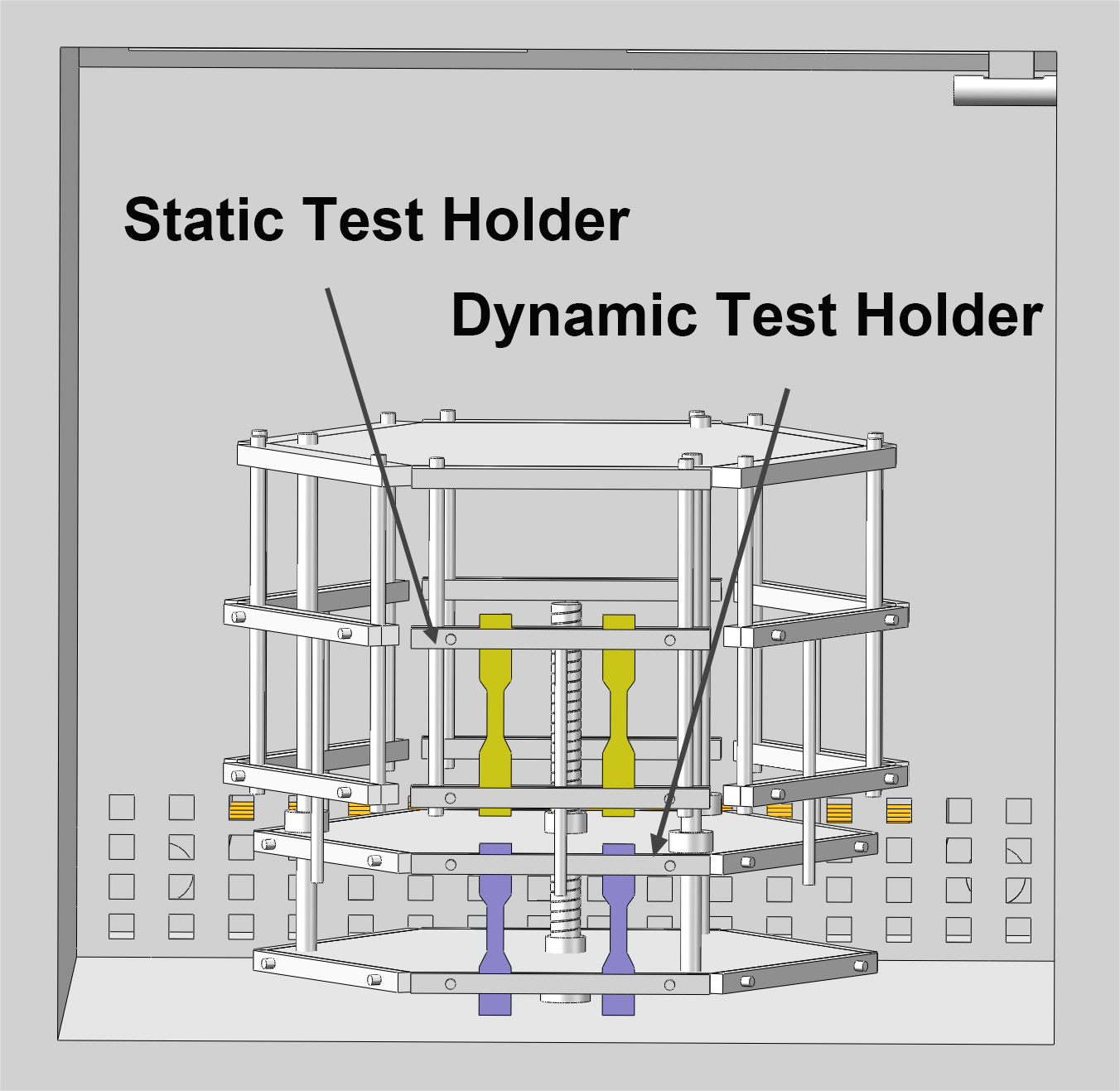

Las cámaras de ozono LIB soportan diferentes requisitos de ensayo de caucho mediante soportes de probetas flexibles y modos de ensayo. Las funciones principales incluyen:
Evaluación del agrietamiento estático por ozono
Ensayo dinámico de tracción-ozono
Condiciones de deformación de probetas ajustables
Capacidad de ensayo con múltiples probetas
Ensayo de exposición continua de larga duración
Esto permite a los usuarios evaluar diferentes productos, desde compuestos de caucho hasta componentes terminados.
Un sistema de control inteligente permite a los operadores establecer y monitorizar la concentración de ozono, la temperatura, la duración del ensayo y el estado del ensayo, reduciendo los errores manuales, mejorando la repetibilidad y ayudando a gestionar programas de envejecimiento a largo plazo. Antes de la entrega, cada cámara se somete a pruebas exhaustivas para verificar el rendimiento del control, la estabilidad de la temperatura, la precisión del ozono, el funcionamiento mecánico y las funciones de seguridad, garantizando un rendimiento estable para un uso prolongado en el laboratorio.
Además de la cámara de ensayo de ozono, LIB ofrece otros equipos que a menudo respaldan los mismos programas de fiabilidad de materiales:
|
 |
 |
|

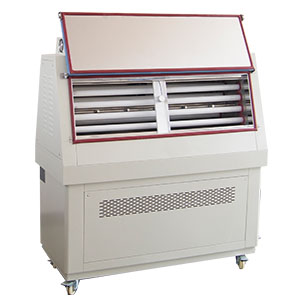

Cámara de Ensayo de Intemperismo UV Efectos de la luz solar y el intemperismo exterior en polímeros, recubrimientos y plásticos |
Cámara de Temperatura y Humedad Estrés combinado térmico y de humedad para electrónica, piezas de automoción y baterías |
Cámara de Corrosión por Niebla Salina Resistencia a la corrosión bajo niebla salina (ASTM B117, ISO 9227) |
En conjunto, estos permiten a los ingenieros cubrir múltiples normas de cualificación a través de un único proveedor.
Fundada en 2012, LIB Industry cuenta con certificación ISO 9001, con experiencia de exportación a más de 60 países, una garantía de 3 años, soporte de mantenimiento de por vida y asistencia en instalación y formación para los clientes que lo necesiten.
Las cámaras LIB se utilizan ampliamente en la fabricación de automóviles, nuevas energías y electrónica, así como en laboratorios de investigación que desarrollan nuevos compuestos de caucho, ayudando a los ingenieros a detectar posibles riesgos de fallo antes de que los productos lleguen al mercado.
¿Para qué se utiliza una Cámara de Ensayo de Ozono ASTM D1149?
Evalúa la resistencia al agrietamiento por ozono de materiales de caucho y elastómeros bajo condiciones especificadas de concentración, temperatura y deformación.
¿Cuál es la diferencia entre el ensayo de ozono estático y dinámico?
El ensayo estático mantiene las probetas en una elongación fija, mientras que el dinámico aplica ciclos de estiramiento repetidos, más adecuado para componentes que se mueven en servicio. Una cámara bien diseñada puede soportar ambos mediante diferentes soportes de probetas.
¿Qué concentración de ozono exige ASTM D1149?
Las condiciones comunes de laboratorio oscilan entre 25 y 200 pphm, utilizándose con frecuencia 50 ± 5 pphm para evaluaciones estándar.
¿Cómo elijo el mejor proveedor de cámaras de ensayo de ozono?
Fíjese en el cumplimiento de ASTM D1149, la precisión del ozono, el control de temperatura, la capacidad estática/dinámica, la fiabilidad y el soporte técnico; los proveedores con verdadera experiencia en ingeniería suelen ofrecer soluciones mejor adaptadas.
Los ensayos de ozono estático y dinámico no son métodos competidores: evalúan diferentes condiciones de servicio, midiendo el estático la resistencia bajo deformación constante y añadiendo el dinámico un estrés mecánico repetido. Para los laboratorios y fabricantes que trabajan con juntas de caucho, mangueras, correas y componentes flexibles, elegir una Cámara de Ensayo de Ozono ASTM D1149 con un control preciso del ozono, un rendimiento de temperatura estable y modos de ensayo flexibles es esencial para obtener resultados fiables.
Contacte hoy con LIB Industry para obtener especificaciones de la Cámara de Ensayo de Ozono ASTM D1149, soluciones técnicas y recomendaciones de ensayos ambientales personalizadas para su aplicación.
