Los conectores automotrices viven en lugares donde el agua no llega suavemente. Un conector cerca de la bahía del motor, el paquete de baterías, el Arco de la rueda, el sensor del parachoques o el arnés de la parte inferior de la carrocería puede enfrentarse al Spray caliente, la suciedad de la carretera, el detergente, la sal y el lavado a presión a corta distancia. Un sello que sobrevive a la lluvia o una inmersión corta aún puede tener fugas cuando un chorro estrecho golpea la entrada del cable a alta presión.
Es por eso que las pruebas del conector automotriz IP6K9K se utilizan ampliamente para las piezas expuestas al lavado a presión y al duro Servicio de Carreteras. Comprueba si las carcasas de los conectores, las juntas, las carcasas traseros, las glándulas de cable y las cavidades terminales pueden resistir tanto los fuertes chorros de agua como la pulverización a alta temperatura y alta presión.
IP67 e IP69K a menudo se discuten juntos, pero no describen la misma amenaza. IP67 es una prueba de inmersión. Comprueba si un recinto puede resistir la entrada de agua cuando se sumerge en condiciones definidas de profundidad y tiempo. Esto es útil para charcos, inundaciones o exposición al agua corta.
Las condiciones de prueba del conector IP69K son diferentes. Simulan la exposición de la prueba de lavado a alta presión, donde el agua caliente golpea el conector desde corta distancia. La prueba es severa porque la presión, el calor, el ángulo de impacto y la exposición giratoria atacan el sistema de sellado al mismo tiempo.
Calificación de la prueba | Exposición principal | Condición de prueba típica | Lo que revela |
IP67 | Inmersión temporal | Inmersión en agua bajo profundidad y duración definidas | Sellado estático contra el agua estancada |
IPX6K | Potente chorro de agua | 1000 kPa, 75 L/min ± 5%, boquilla de 6,3mm, distancia 2,5-3 m | Resistencia a la pulverización fuerte y salpicaduras en la carretera |
IPX9K | Spray caliente de alta presión | 80-100 bar, 80 °C ± 5 °C, 14-16 L/min, distancia 100-150mm | Resistencia al lavado a presión y limpieza por chorro de vapor |
Prueba de inmersión |
Prueba de pulverización de alta presión |
Un conector puede pasar la inmersión y fallar bajo la pulverización caliente. La razón es simple: La inmersión carga el sello lentamente; el lavado a presión golpea puntos débiles con fuerza.
Las fallas del conector después del lavado generalmente comienzan con pequeños cambios de interfaz. La trayectoria de fuga puede ser una glándula de cable, una costura de alojamiento, un área de pestillo, un sello mal sentado o un espacio capilar a lo largo del aislamiento de alambre.
El agua caliente aumenta el riesgo. A alrededor de 80 ° C, los sellos de elastómero se ablandan, los plásticos se expanden y el aire atrapado dentro del conector puede cambiar la presión. Cuando el chorro se mueve a través de la cara del conector, el agua se puede introducir en un espacio que no gotearía durante la lluvia. Después del enfriamiento, un ligero efecto de vacío puede atraer la humedad más profundamente hacia la cavidad.
Los modos de falla comunes incluyen:
· Sellos de silicona hinchados o desplazados después de una pulverización en caliente repetida.
· Seguimiento de agua a lo largo de entradas de cable o haces de alambre trenzado.
· Micro-huecos alrededor de soldaduras de la carcasa, cubiertas y ventanas de pestillo.
· Resistencia de aislamiento reducida después de que la humedad alcanza los terminales.
· La corrosión después del detergente, la sal o la suciedad de la carretera permanece dentro del conector.
Para los sensores de bajo voltaje, una pequeña fuga puede causar la deriva de la señal. Para conectores de alto voltaje EV, la entrada de agua puede desencadenar fallas de aislamiento, paradas de seguridad o costosos trabajos de diagnóstico.
Una prueba repetible necesita más que una bomba y una boquilla de pulverización. La presión, el flujo, la temperatura, la distancia, la rotación y el ángulo de pulverización deben permanecer dentro del rango requerido.Equipo de alta presión LIB IP6K9KEstá construido para las pruebas de entrada de agua IPX6K e IPX9K, por lo que los ingenieros pueden probar los chorros de agua fuertes y la limpieza caliente de alta presión en un sistema controlado.

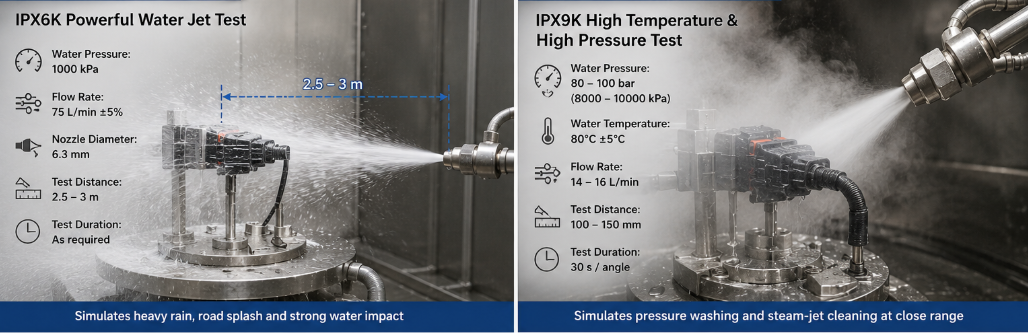

Para las pruebas IPX6K, el conector está expuesto a un potente chorro de agua con una boquilla de 6,3mm. Una configuración típica utiliza una presión de agua de 1000 kPa, un caudal de 75 L/min ± 5% y una distancia de pulverización entre 2,5 m y 3 m. Esto reproduce fuertes salpicaduras en la carretera, rociado de limpieza e impacto de agua en las áreas de arnés exteriores.
Esta prueba es útil antes de IPX9K porque muestra si el diseño básico del sello puede resistir el agua de alto flujo desde una distancia de servicio práctica.
ParaPrueba IPX9K, El chorro de agua se vuelve más caliente, más cercano y mucho más agresivo. La Condición de la prueba utiliza 8000-10000 kPa, igual a 8-10 MPa o 80-100 bar. El caudal es 14-16 L/min. La temperatura del agua es comúnmente 80 °C ± 5 °C.
Esta combinación ataca el conector de dos maneras. La presión intenta forzar el agua a través de la brecha más pequeña. El calor cambia el comportamiento del plástico y el caucho alrededor de la línea de sellado. Un conector que pasa esta prueba tiene una evidencia más sólida de la confiabilidad del lavado a presión en el servicio real del vehículo.
.png "Automotive_Connector_IP6K9K_Testing_for_Washdown_Reliability_(2).png")
El spray IPX9K se aplica en cuatro ángulos: 0 °, 30 °, 60 ° y 90 °. Cada posición se pulveriza durante 30 segundos, lo que da un tiempo total de pulverización de 120 segundos. La distancia de la boquilla es normalmente de 100 a 150mm de la superficie de prueba, mientras que la plataforma gira a aproximadamente 5 ± 1 RPM.
Esto es importante para los conectores porque el lavado real no golpea solo la cara frontal. El Jet puede golpear desde un lado, debajo del pestillo, alrededor del maletero o directamente en la salida del cable.
Probar ambos niveles en una cámara ayuda a mantener limpio el flujo de trabajo. Los ingenieros pueden ejecutar IPX6K para verificar la resistencia del chorro de alto flujo, luego cambiar a IPX9K para rociar caliente a alta presión sin mover el proyecto a un equipo separado. El control estable de la boquilla, la regulación de la presión, el calentamiento del agua, la circulación, la filtración y los programas automatizados reducen la posibilidad de variación de la prueba entre lotes.

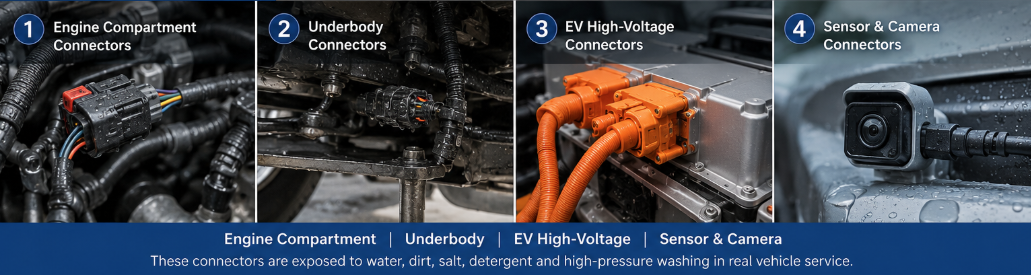

No todos los conectores de un vehículo enfrentan el mismo riesgo de lavado. La necesidad de pruebas del conector ISO 20653 aumenta bruscamente cuando el conector está montado en una zona húmeda, sucia, caliente o expuesta.
.png "Automotive_Connector_IP6K9K_Testing_for_Washdown_Reliability_(1).png")
Los conectores del compartimiento del motor pueden enfrentar agua caliente después de la limpieza del servicio. El Ciclo de calor ya envejece los sellos, por lo que las pruebas de conectores impermeables IP69K brindan datos útiles sobre si el sello aún se mantiene cuando el spray caliente llega a la carcasa.
Los conectores debajo de la carrocería recogen lodo, sal, polvo de grava y residuos de detergente. Una lavadora a presión a menudo apunta directamente a estas áreas. Las pruebas de sellado del conector del chasis deben prestar mucha atención a la carcasa posterior, la salida del cable y la dirección de montaje.
Las pruebas impermeables del conector de alto voltaje EV requieren una inspección cuidadosa después de la exposición al aerosol. Incluso la humedad menor dentro del conector puede afectar la resistencia de aislamiento. Las pruebas IPX9K son valiosas para interfaces de paquetes de baterías, conectores relacionados con la carga, arneses de accionamiento del motor y enrutamiento de alto voltaje de los bajos.
Los conectores de radar, cámara, sensor de estacionamiento e iluminación a menudo se montan cerca de parachoques o molduras exteriores. Estas piezas pueden enfrentarse a la pulverización directa a corta distancia durante el lavado de automóviles. Una prueba de lavado a presión ayuda a encontrar fugas antes de que comiencen los retornos de campo.
Las pruebas impermeables del conector del arnés de cables deben incluir la condición de ensamblaje completa, no solo el cuerpo del conector de plástico. El radio de la curva del cable, la posición de la amarre del cable, la compresión del sello y el ajuste de la bota pueden cambiar la ruta de la fuga.
Un buen informe de prueba debería mostrar más que aprobar o fallar. Debe registrar las condiciones de prueba, la orientación de la muestra, el Estado eléctrico, el método de inspección y los hallazgos posteriores a la prueba.
Antes de realizar la prueba, compruebe la superficie de la Junta, las marcas de compresión, las rebabas, el flash y el asiento del sello. Después de la prueba, abra el conector solo según el método de inspección acordado. Busque gotas, huellas de humedad, decoloración o agua atrapada cerca de la cavidad terminal.
La entrada del cable es uno de los puntos débiles más comunes. Inspeccione el sello de alambre, la abrazadera de la carcasa posterior, la arandela y la junta de la carcasa. Los pequeños huecos pueden convertirse en caminos de fuga Cuando el chorro de barra de 80 100 apunta desde un lado.
Las Comprobaciones eléctricas posteriores a la prueba a menudo incluyen resistencia de contacto, resistencia de aislamiento, resistencia dieléctrica y comprobaciones de señales funcionales. Para los conectores de sensores con alimentación, los ingenieros también pueden ejecutar la prueba IPX9K en un estado conectado para ver si el sistema informa fallas intermitentes durante el impacto de la pulverización.
La repetibilidad depende de la configuración estable. Un informe práctico debe incluir:
· Presión de agua: 8000-10000 kPa para IPX9K.
· Temperatura del agua: 80 °C ± 5 °C.
· Caudal: 14-16 L/min.
· Spray distancia: 100-150mm.
· Ángulos de pulverización: 0 °, 30 °, 60 ° y 90 °.
· Tiempo de exposición: 30 segundos en cada ángulo.
· Velocidad de la plataforma: alrededor de 5 ± 1 RPM.
Estos números hacen que el resultado sea útil para revisiones de diseño, aprobación de proveedores y auditorías de calidad.
 |  |
Los laboratorios de prueba de conectores necesitan condiciones de prueba estables, operación simple y registros confiables. LIBEquipo de alta presión IP6K9KAdmite pruebas de chorro de agua severo y de pulverización a presión caliente, lo que brinda a los equipos automotrices una forma práctica de validar el sellado del conector antes del lanzamiento del vehículo.
El sistema admite los modos IPX6K e IPX9K en una unidad. Para proyectos de conectores, Esto ahorra espacio en el piso y reduce la necesidad de mover muestras entre diferentes máquinas. Un laboratorio puede probar la resistencia a las salpicaduras en la carretera y la resistencia al lavado a presión en un proceso vinculado.
Los resultados precisos de la prueba del conector IP69K dependen de la distancia de la boquilla, el ángulo de pulverización, la presión y el tiempo. Los programas controlados ayudan al operador a mantener cada prueba consistente, especialmente cuando se prueban varias variantes de conectores o se comparan cambios en el diseño del sello.
Un diseño de filtración y circulación de agua ayuda a mantener estable el rendimiento de la pulverización durante las pruebas repetidas. Esto es útil para laboratorios que ejecutan conectores, sensores, lámparas, módulos de control y ensamblajes de arnés en un horario regular.
El control automatizado admite presión, flujo, calefacción, rotación y sincronización repetibles. Para los equipos de ingeniería, esto reduce el error manual y hace que los registros de prueba sean más fáciles de comparar entre lotes de muestra.
Industria de simulación ambiental Xi'an LIBFabrica cámaras de prueba ambiental para pruebas automotrices, electrónicas, aeroespaciales, de defensa, médicas, de telecomunicaciones, de baterías y de materiales. Su gama de productos cubre cámaras de temperatura y humedad, cámaras de corrosión, cámaras de IP de polvo y agua, cámaras de meteorización, cámaras de paso y sistemas de prueba personalizados.
Como proveedor de equipos de alta presión IP6K9K, LIB proporciona equipos para pruebas de conectores ISO 20653 y validación de entrada de agua relacionada. La empresa admite el diseño, la fabricación, la entrega, la instalación, la capacitación, la documentación de calibración y el servicio posventa. Para equipos que construyen capacidad de prueba de conectores automotrices, esta combinación de equipos y servicio es valiosa porque la cámara debe permanecer precisa después de la instalación, no solo durante la aceptación de la fábrica.
El lavado a presión es un evento corto, pero puede exponer un diseño de conector débil en segundos. Las pruebas de inmersión IP67 por sí solas no pueden mostrar cómo se comporta un conector cuando el agua a 80 ° C golpea el alojamiento en la barra de 80 100 desde 100 a 150mm de distancia.
Las pruebas de conectores automotrices IP6K9K brindan a los ingenieros una visión más sólida del riesgo de lavado real. Comprueba la compresión del sello, el diseño de la entrada del cable, los huecos de la carcasa, las áreas de pestillo y el comportamiento eléctrico después de la pulverización caliente a alta presión. Con LIBEquipo de alta presión IP6K9K, Los laboratorios pueden ejecutar pruebas IPX6K e IPX9K en condiciones controladas y tomar decisiones de sellado antes de que las fallas lleguen al vehículo.
La mejor prueba es una prueba de conector IPX9K o IP69K bajo condiciones relacionadas con ISO 20653. Utiliza pulverización de agua caliente a alta presión a 80-100 bar, 80 ° C ± 5 ° C, 14-16 L/min y cuatro ángulos de pulverización desde una distancia corta.
IP67 es útil para la inmersión temporal, pero no es suficiente para los conectores expuestos al lavado a presión. IP69K verifica el spray caliente de alta presión, que crea un desafío de sellado diferente.
Sí. El equipo de alta presión LIB IP6K9K está diseñado para pruebas de chorro de agua fuerte IPX6K e pruebas de pulverización de alta temperatura y alta presión IPX9K en un sistema.
Las partes comunes incluyen carcasas de sensores, módulos de cámara, conjuntos de iluminación, unidades de control, interfaces de paquetes de baterías, componentes relacionados con la carga, electrónica de los bajos de la carrocería y conjuntos de arnés de cables expuestos al lavado directo.
