Normas IEC 60068-2-2 y MIL-STD-810H
Los vehículos aéreos no tripulados (UAVs) y los drones comerciales operan en fuselajes compactos y cerrados de fibra de carbono o plástico con un flujo de aire natural limitado. Durante el funcionamiento, el calor interno generado por motores brushless de alta corriente, baterías de polímero de litio, unidades centrales de procesamiento y etapas de potencia de controladores electrónicos de velocidad (ESC) de alta frecuencia se acumula rápidamente. En entornos ambientales calurosos o bajo exposición solar directa, las temperaturas internas del fuselaje pueden superar fácilmente los 70 °C a 85 °C.
Bajo un estrés térmico severo, la electrónica del dron presenta modos de fallo característicos: los controladores de vuelo sufren deriva de bias de los sensores IMU y reinicios del procesador; los ESC experimentan apagado térmico del MOSFET o desequilibrio de corriente de fase; y los gimbals de cámara muestran ruido en el sensor de imagen, desenfoque de lente y errores de sujeción del motor.
Para eliminar fallos en campo y garantizar la fiabilidad de la misión, los equipos de ingeniería realizan pruebas aceleradas de calor seco en unaCámara de Pruebas de Calor Seco. Esta guía detalla la física de la degradación térmica en los subconjuntos críticos del dron, las normas internacionales de calificación (IEC 60068-2-2, MIL-STD-810H, RTCA DO-160G), los flujos de trabajo de ejecución de pruebas y las soluciones de equipos llave en mano de LIB Industry.
Los diferentes subconjuntos del dron generan y reaccionan al calor de maneras distintas. La evaluación de la fiabilidad del dron requiere instrumentación específica por componente, carga eléctrica y monitoreo de diagnóstico.
Subconjunto |
Fuente de Calor Principal |
Riesgo Térmico Clave |
Controlador de Vuelo (FC) |
Calor de procesamiento de la CPU |
Deriva del sensor IMU |
Controlador Electrónico de Velocidad (ESC) |
Conmutación MOSFET de alta frecuencia |
Altas corrientes de fase (30 A – 120 A+) |
Cámara y Gimbal Óptico |
Autocalentamiento del sensor, carcasa cerrada |
Ruido de corriente oscura, desplazamiento de foco de lente, deriva/error de sujeción del motor del gimbal |
Los controladores de vuelo integran giróscopos y acelerómetros MEMS (IMU), microcontroladores (MCU), reguladores de voltaje y sensores de presión barométrica.
• Desplazamiento del bias del sensor: Las temperaturas crecientes causan expansión térmica en las estructuras MEMS, creando cambios de salida a tasa cero (bias-g y deriva del giróscopo) que provocan pérdida de altitud o actitud en vuelo autónomo.
• Inestabilidad del procesador y regulador: Las temperaturas elevadas aumentan el ruido térmico en los reguladores de baja caída (LDO) y desencadenan estrangulamiento térmico de la CPU o reinicios del watchdog, causando pérdida total de control en pleno vuelo.
Los ESC convierten la potencia CC de la batería en señales de conducción trifásica para motores brushless mediante modulación por ancho de pulso (PWM) de alta frecuencia.

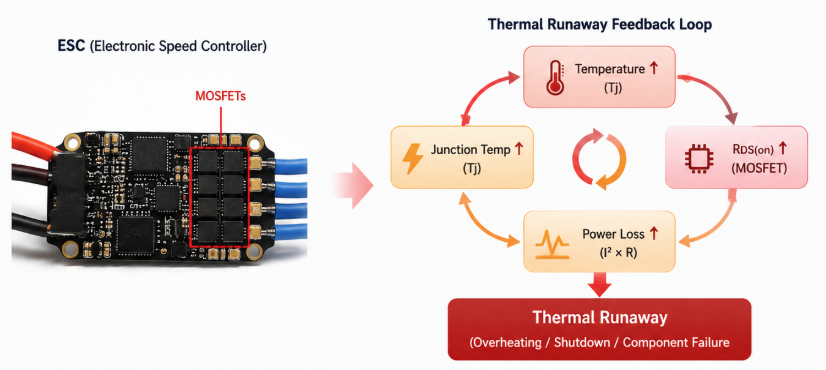

• Pérdidas de conmutación y embalaje térmico: La resistencia interna del MOSFET (RDS(on)) aumenta proporcionalmente con la temperatura de unión Tj:
RDS(on)(Tj) = RDS(on)(25 °C) × [1 + α × (Tj − 25 °C)]
Donde α es el coeficiente de temperatura positivo del silicio. A medida que Tj aumenta, RDS(on) se incrementa, elevando la pérdida de potencia por conducción (Ploss = I2fase × RDS(on)) y desencadenando embalaje térmico, reflujo de soldadura o apagado térmico prematuro.
• Ruido de corriente oscura del sensor de imagen CMOS: La corriente de fuga del sensor se duplica aproximadamente cada 6 °C a 8 °C de aumento de temperatura, generando ruido de patrón fijo, píxeles calientes y pérdida de fotogramas.
• Desenfoque de lente: La expansión térmica de los barriles de lente compuestos desplaza la separación de los elementos ópticos, degradando la nitidez de la imagen.
• Error de sujeción del motor del gimbal: Las temperaturas elevadas alteran la resistencia de los devanados del motor, provocando el disparo de la protección térmica del driver o reduciendo el par estabilizador.
Conjunto del Componente |
Tensión Térmica Principal |
Mecanismo Físico de Fallo |
Métrica de Diagnóstico |
Controlador de Vuelo |
Disipación de calor de la CPU y temperatura ambiente del fuselaje |
Desplazamiento del bias del IMU MEMS, reinicio del watchdog del MCU, ruido del LDO |
Estabilidad de salida de actitud, temporización del bucle, rizado de voltaje |
Controlador Electrónico de Velocidad |
Conmutación de alta corriente (I2R) y acumulación térmica |
Embalaje térmico del MOSFET, desequilibrio de fase, fatiga de soldadura |
Balance de corriente de fase, temperatura de conmutación (Tj), disparo de protección |
Módulo de Cámara |
Autocalentamiento del sensor y carcasa cerrada |
Aumento de corriente oscura CMOS, desplazamiento de foco de lente |
Pérdida de fotogramas, relación señal-ruido (SNR), MTF de foco |
Gimbal de 3 Ejes |
Calentamiento del driver del motor y carga de estabilización continua |
Aumento de resistencia del devanado, apagado térmico del driver |
Error de sujeción (grados), consumo de corriente del motor, tasa de deriva |
La selección de la norma correcta depende de si el conjunto del dron es un componente comercial, un sistema de aviación civil aerotransportado o un UAV militar.
Norma |
Alcance |
Temperaturas Típicas |
IEC 60068-2-2 |
Comercial e industrial general |
Preferidas: +55 °C, +70 °C, +85 °C |
MIL-STD-810H Método 501.7 |
UAVs militares y de defensa adaptados |
Calor básico (A2) / Calor seco (A1) |
RTCA DO-160G Sección 4 |
Calificación ambiental de equipos aerotransportados civiles |
+55 °C, +70 °C, +85 °C |
• Método de ensayo: Evalúa especímenes que no disipan calor (Ensayo Bb) y que disipan calor (Ensayo Bd/Be) en condiciones de alimentación o sin alimentación.
• Temperaturas clave: +55 °C, +70 °C, +85 °C, +100 °C y +125 °C.
• Límite de velocidad de rampa: La tasa de cambio de temperatura no debe exceder 1 K/min (promediado en ≤5 min) para evitar choques térmicos no deseados.
• Procedimiento I (Almacenamiento): Evalúa la integridad estructural y la supervivencia del material bajo altas temperaturas de almacenamiento (hasta +71 °C para clima de calor seco A1) durante un mínimo de siete ciclos diurnos de 24 horas.
• Procedimiento II (Operación): Evalúa el rendimiento bajo alimentación durante temperaturas operativas pico (+32 °C a +49 °C ambiente, o temperaturas inducidas más altas en el fuselaje hasta +71 °C) durante al menos tres ciclos operativos de 24 horas.
• Límite de velocidad de rampa: Velocidad máxima de calentamiento limitada a 3 °C/min.
Norma / Protocolo |
Área de Enfoque |
Rango de Temperatura |
Duración de Exposición |
Parámetros Clave y Límites de Rampa |
IEC 60068-2-2 |
Electrónica comercial e industrial |
+30 °C a +125 °C |
2h, 16h, 72h, 96h, 168h |
Tasa de cambio ≤1 K/min; validación operativa con alimentación |
MIL-STD-810H (501.7) |
Sistemas UAV militares e industriales |
+33 °C a +71 °C (Inducida) |
3 a 7 ciclos diurnos de 24 horas |
Almacenamiento y operación multiciclo; tasa de cambio ≤3 °C/min |
RTCA DO-160G (Sec 4) |
Equipos aerotransportados civiles |
+55 °C, +70 °C, +85 °C |
3h (Corta duración) / 2h (Operación) |
La definición de categoría establece límites operativos altos y de supervivencia en tierra |
MIL-STD-202-108 |
Pruebas de vida de componentes |
+70 °C a +150 °C (±2 °C) |
96h a 1.000+h |
Cribado de resistencia de larga duración para CI discretos y MOSFETs |
Una secuencia de prueba estructurada asegura que los fallos registrados se deban al estrés térmico controlado y no a una manipulación inadecuada o interferencia de cables.
1. Inspección previa a la prueba y calibración eléctrica de referencia
2. Instrumentación del componente (colocación de termopares y cableado)
3. Configuración del puerto de paso sellado (enrutamiento de alimentación y datos)
4. Programa de rampa térmica controlada (≤1 K/min a ≤3 °C/min)
5. Estabilización isotérmica y ejecución de carga eléctrica completa
6. Registro de telemetría en tiempo real (voltaje, corriente, IMU, video)
7. Recuperación controlada y verificación visual/funcional posterior a la prueba
1. Instrumentación y montaje: Fije termopares tipo K calibrados directamente a los componentes de alta temperatura (encapsulado del MCU, disipador del MOSFET, regulador LDO y carcasa del sensor CMOS). Monte los componentes en accesorios de baja conductividad térmica en orientaciones representativas.
2. Enrutamiento de cables y sellado de paso: Dirija los cables de alimentación de alta corriente y las interfaces de datos de alta velocidad (bus CAN, UART, MIPI, HDMI) a través del puerto de acceso sellado de silicona de la cámara. Mantenga las fuentes de alimentación CC y los ordenadores de registro fuera de la cámara.
3. Estabilización térmica y permanencia: Aumente la temperatura de la cámara hasta el punto de ajuste objetivo (p. ej., +70 °C o +85 °C). Inicie el temporizador de permanencia oficial solo después de que los sensores internos del componente indiquen equilibrio térmico (ΔT < 1 °C cada 15 minutos).
4. Criterios de aprobación/fallo del componente: ver tabla a continuación.
Subconjunto |
Criterios de Aprobación |
Criterios de Fallo |
Controlador de Vuelo |
Cero reinicios de MCU/disparos de watchdog; bias del giróscopo IMU dentro de ±0.5 °/s; jitter de temporización de bucle < 5 % |
Cualquier reinicio de CPU, telemetría corrupta o divergencia de actitud |
Controlador Electrónico de Velocidad |
Desequilibrio de corriente de fase < 3 %; sin disparo térmico anticipado bajo carga eléctrica completa |
Cortocircuito del MOSFET, fusión del conector, disparo de protección térmica |
Cámara y Gimbal |
Cero pérdida de fotogramas a la tasa de bits objetivo; error de estabilización del gimbal < 0.02°; MTF de foco conservado |
Pérdida de señal de video, excedencia de ruido de imagen, pérdida de par del motor del gimbal |
La elección de la configuración correcta de cámara de calor seco depende del tamaño del espécimen, la disipación térmica total, los requisitos de puertos de cable y las velocidades de rampa deseadas.
Cámara Compacta/de Sobremesa (50L – 225L) |
Cámara de Acceso Frontal/Alta Capacidad (500L – 1000L) |
Pruebas de I+D de FCs individuales, ESCs y módulos de cámara. Huella pequeña para electrónica. |
Pruebas de fuselaje de dron completo. Pruebas por lotes de múltiples ESCs. Cargas de alta disipación de potencia. |
Parámetro de Selección |
Cámara Compacta de Calor Seco de Sobremesa |
Cámara de Pruebas de Acceso Frontal de Alta Capacidad |
Volumen Interno |
50 Litros a 225 Litros |
500 Litros a 1.000+ Litros |
Espécimen de Prueba Objetivo |
Placas FC discretas, ESCs individuales, módulos de cámara |
Fuselajes multirotor completos, grandes arreglos de ESC trifásicos |
Rango de Temperatura |
Ambiente +10 °C a +150 °C (o −20 °C/−40 °C a +150 °C) |
−70 °C a +150 °C |
Fluctuación de Temperatura |
±0.5 °C |
±0.5 °C |
Velocidad de Rampa de Calentamiento |
3.0 °C/min |
3.0 °C/min a 5.0 °C/min |
Diámetro del Puerto de Acceso |
Puerto de silicona estándar de 50 mm |
Puertos duales de 50 mm / 100 mm personalizables |
Capacidad de Carga por Estante |
30 kg por estante |
Estante de alta resistencia de 100 kg |
Seleccionar equipos de pruebas ambientales de alta precisión requiere un socio de fabricación experimentado capaz de ofrecer soporte técnico personalizado.
Fundada en 2009, Xi'an LIB Environmental Simulation Industry es un diseñador, fabricante y proveedor global especializado de cámaras de pruebas ambientales, que presta servicio a clientes en más de 56 países. LIB ofrece soluciones completas de pruebas llave en mano, desde la planificación inicial del espacio de laboratorio e ingeniería de pasamuros personalizada hasta la entrega, instalación, capacitación de operadores y calibración.
• Amplia gama de productos: LIB diseña cámaras de calor seco, cámaras de temperatura/humedad, sistemas de choque térmico, equipos de ingreso de polvo/agua y salas de pruebas ambientales walk-in.
• Garantía de calidad previa a la entrega: Las cámaras terminadas se someten a un riguroso proceso de funcionamiento continuo de 72 horas y calibración multipunto antes del despacho.
• Soporte líder en la industria: Todos los sistemas LIB incluyen una Garantía Completa de 3 Años y Soporte Técnico y Servicio de por Vida.
|
|
|
|
|
| Cámara Robusta | Orificio para Cables | Sensor de Temperatura y Humedad | Controlador PID |

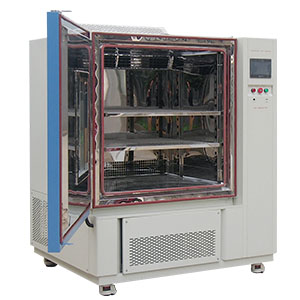

Las Cámaras de Pruebas de Alta Temperatura y Calor Seco Serie TR de LIB están diseñadas para la calificación de electrónica:
• Control de temperatura de alta precisión: Elementos calefactores de núcleo de nicromo combinados con sistemas de circulación de aire forzado mantienen la fluctuación de temperatura dentro de ±0.5 °C y la desviación espacial dentro de ±2.0 °C.
• Puertos de paso de cables personalizables: Puertos estándar de 50 mm (o opcionales de 100 mm / 150 mm) equipados con tapones de silicona suave que permiten el paso sin problemas de cables de alimentación de alta corriente y cables de comunicación de alta frecuencia.
• PLC con pantalla táctil programable: Controlador inteligente con pantalla táctil a color de 7 pulgadas que admite programas de temperatura de múltiples pasos, tendencias gráficas en tiempo real, registro de datos Ethernet/USB y alarmas de seguridad automatizadas.
• Protecciones de seguridad integrales: Cortes por sobretemperatura incorporados, protección contra inversión de fase, interruptores de fuga de corriente y enclavamientos de parada de emergencia externa garantizan pruebas seguras y prolongadas con alimentación.
Un fabricante líder de drones comerciales industriales experimentó reinicios esporádicos del controlador de vuelo y pérdida de telemetría de video de la cámara al realizar vuelos de vigilancia en condiciones desérticas de alta temperatura (>45 °C ambiente).
LIB Industry diseñó e instaló de forma personalizada una Cámara de Pruebas de Calor Seco TR-500 (500L) con puertos de paso de cables duales de 100 mm, accesorios de montaje no conductivos especializados y capacidades de registro continuo de datos.
1. Entrega en sitio y alineación de posición en el laboratorio de I+D del UAV
2. Integración de potencia de las instalaciones y calibración de sensores térmicos
3. Ejecución de pruebas operativas personalizadas IEC 60068-2-2 y DO-160G a +70 °C
4. Capacitación práctica para ingenieros de pruebas sobre automatización PLC y exportaciones
5. Firma final de conformidad y activación de la Garantía de 3 Años
Al alimentar el controlador de vuelo, el gimbal de cámara y los ESC de 80 A a plena carga a +70 °C dentro de la cámara LIB, los ingenieros identificaron saturación térmica localizada en un regulador LDO interno (temperatura de unión >115 °C). El fabricante rediseñó la ruta del disipador térmico del fuselaje, eliminando los reinicios en campo antes de la producción en masa.
"La cámara de calor seco de LIB y los puertos de cable personalizados nos permitieron aislar una falla crítica del regulador térmico en nuestro controlador de vuelo antes del lanzamiento comercial completo. La estabilidad de temperatura y la interfaz de registro de datos hicieron que la verificación de cumplimiento fuera sencilla." |
Para respaldar la calificación ambiental completa del dron, desde el estrés térmico hasta la humedad, el choque térmico y la vibración, LIB Industry ofrece una cartera de equipos de pruebas ambientales complementarios:
Serie de Equipos |
Función de Calificación Principal |
Normas Aplicables |
Espécimen de Prueba Ideal |
|
|
Cribado operativo y de almacenamiento a alta temperatura |
IEC 60068-2-2, MIL-STD-810H 501.7 |
Controladores de vuelo, ESCs, gimbals de cámara |
|
|
Ciclado combinado térmico y de humedad |
IEC 60068-2-30, MIL-STD-810H 507.6 |
PCBs con recubrimiento conformal, módulos de telemetría |
Expansión térmica rápida y fatiga por estrés |
MIL-STD-883 Método 1010, JESD22-A104 |
ICs de montaje superficial, uniones de soldadura, etapas de potencia |
|
|
|
Pruebas térmicas de fuselaje a escala de utilidad |
RTCA DO-160G, Perfiles OEM personalizados |
Plataformas UAV completas, componentes de lotes grandes |
P1: ¿A qué temperatura se deben probar los controladores de vuelo y los ESCs de drones?
Los componentes electrónicos estándar de drones comerciales se prueban típicamente a +55 °C a +70 °C para calificación operativa, y hasta +85 °C para almacenamiento a alta temperatura o cribado extremo del fuselaje. Siempre consulte las hojas de datos del fabricante del componente y los perfiles de vuelo objetivo.
P2: ¿Se puede alimentar un ESC de forma segura bajo carga eléctrica completa dentro de una cámara de calor seco?
Sí. Las pruebas de ESC con alimentación requieren enrutar los cables de alimentación CC y control a través de un puerto de acceso de cables sellado hacia fuentes de alimentación externas y bancos de carga. Los enclavamientos de corte de emergencia y los límites de seguridad por sobretemperatura deben estar activos durante las pruebas.
P3: ¿Cómo se mide la deriva térmica del controlador de vuelo durante una prueba de calor seco?
Monte el controlador de vuelo en un soporte fijo con aislamiento de vibraciones dentro de la cámara. Conecte la salida de telemetría a un ordenador externo y registre continuamente las salidas brutas del giróscopo/acelerómetro MEMS, las estimaciones de actitud, la temporización del bucle del MCU y los voltajes del riel de alimentación a lo largo de la rampa térmica y la permanencia.
P4: ¿Por qué se prefiere una cámara de calor seco sobre una cámara de humedad para las pruebas iniciales de alta temperatura?
Las pruebas de calor seco aíslan los modos de fallo puramente térmicos, como el embalaje térmico de semiconductores, el reflujo de soldadura y la deriva del bias del sensor, sin introducir variables de condensación de humedad, lo que simplifica el análisis de causa raíz durante las primeras fases de I+D.
Las pruebas aceleradas de calor seco son esenciales para descubrir fallos electrónicos antes de que provoquen costosos fallos en campo y accidentes de drones. Asociarse con LIB Industry garantiza acceso a cámaras ambientales precisas, ingeniería de pasamuros personalizable y soporte confiable a largo plazo.
Póngase en contacto con LIB Industry hoy mismo para hablar con un especialista en pruebas ambientales, solicitar hojas de datos técnicas o recibir una cotización personalizada adaptada a su programa de calificación de drones.
