Asegurar la confiabilidad de los productos eléctricos y electrónicos en entornos del mundo real requiere pruebas rigurosas contra la entrada de agua y polvo. Desde sensores automotrices expuestos a la lluvia hasta dispositivos electrónicos para exteriores desafiados por tormentas de arena, pruebas precisas y repetibles determinan la durabilidad y seguridad del producto.
La industria LIB, un fabricante profesional de cámaras de simulación ambiental, proporciona una amplia gama deAguaYEquipo de prueba de polvoDiseñado para cumplir con los estándares IEC 60529, ISO 20653, IEC 60068, ASTM y MIL. Con soluciones que abarcan IPX1-X9K cámaras de prueba impermeables y cámaras de entrada de polvo IP5X-IP6X, la industria LIB permite a los ingenieros globales lograr cumplimiento, precisión y eficiencia en las pruebas de I + D y producción.
La clasificación de protección de entrada (IP) define la capacidad de un recinto para resistir sólidos y líquidos.
·Primer dígito (0-6): Protección contra el polvo y los objetos sólidos.
·Segundo dígito (0-9K): Resistencia al agua o la humedad.
Ejemplos:
-IP6X-Completamente hermético al polvo.
-IPX6-Soportes chorros de agua de alta presión (100 kPa, 100 L/min).
Los productos de las industrias automotriz, electrónica, Telecomunicaciones y Defensa a menudo enfrentan severas condiciones al aire libre. La entrada de agua y polvo puede provocar corrosión, cortocircuitos eléctricos o fallas del sello. Probando a I60529 CE e ISO 20653Verifica la integridad del recinto antes de la certificación y el lanzamiento del mercado.

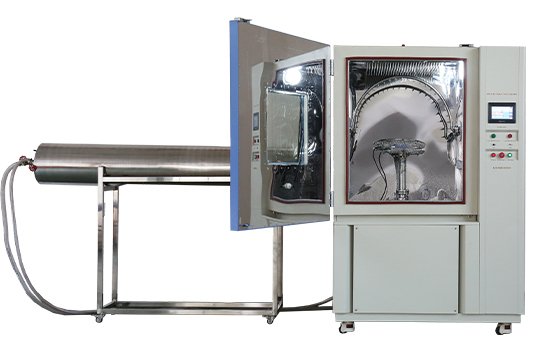

-Las cámaras de prueba de lluvia simulan goteos, aerosoles oscilantes o chorros de alta presión para recrear la lluvia y las salpicaduras.
-Las cámaras de prueba de polvo reproducen entornos de polvo fino de alta concentración utilizando polvo de talco de 50 μm para probar la resistencia al sellado y al flujo de aire.
-La temperatura estable (~ 50 ° C), la presión del aire y la concentración de partículas (2-4 kg/m³) garantizan resultados reproducibles y listos para la certificación.
Conjunto completo de cámaras de prueba de lluvia y solución de cámaras de prueba de polvo LIB Industry | |
| Cámara de prueba de ingreso IP6X IP5X Máquina de prueba de lluvia IPX1 IPX2 IPX3 IPX4 Cámara de pulverización de lluvia JIS D 0203 Cámara de prueba de inmersión en agua |
Principio de funcionamiento
El agua se entrega a través de boquillas intercambiables bajo presión y flujo precisos, mientras que una plataforma giratoria garantiza una exposición uniforme. Los sistemas de control automático permiten la programación según los estándares IEC.
Diseño y durabilidad
-Acero inoxidable SUS304 para resistencia a la corrosión.
-Plataforma giratoria motorizada (≤ 50 kg de carga, velocidad ajustable).
-Ventana de observación: vidrio calentado de doble capa con iluminación LED interna.
-Circulación automática de agua: Reciclaje de circuito cerrado con recarga automática.
Parámetros técnicos
Nivel de prueba | Tipo de prueba | Caudal de agua | Presión | Imagen |
IPX1 | Caída vertical | 1 mm/min | - |
|
IPX2 | Descenso de 15 ° | 1 mm/min | - | |
IPX3 | Espray oscilante | 0,07 L/min por su agujero de 0,4mm | 50-150 kPa |
|
IPX4 | Spray fuerte | 0,1 L/min por agujero | 80-150 kPa | |
IPX5 | Boquilla de chorro Ø 6,3mm | 12,5 ± 0.625 L/min | 30-100 kPa |
|
IPX6 | Boquilla de chorro Ø 12,5mm | 100 ± 5 L/min | 100 ± 5 kPa | |
|
| |||
Principio de funcionamiento
Las muestras se sumergen en un tanque de agua controlado con ajustes precisos de profundidad y duración. La elevación y el drenaje automáticos garantizan un funcionamiento seguro y repetible.
Características de diseño
-Tanque de placa de acero A3, espesor de pared 15mm
-Control automático del nivel de agua y monitoreo de temperatura
-Cesta de elevación para un manejo seguro de la muestra
-Los dispositivos de monitoreo se pueden instalar en el tanque de agua para monitorear el estado de los componentes.
Parámetros técnicos
Nivel de prueba | Profundidad de inmersión | Temperatura del agua | Duración | Requisito de la muestra |
IPX7 | 1 M | Ambiente | 30 min | No hay entrada de agua |
| IPX8 | ≥ 1 m (personalizable) | Ambiente o especificado | Según la especificación | Funcional después de la inmersión |
|
| |||
Principio de funcionamiento
La plataforma giratoria expone muestras a chorros a 80-100 bar, 80 ° C desde múltiples ángulos. Asegura la durabilidad bajo estrés mecánico y térmico.
Características clave
-Bomba de alta presión: 100 bar max
-Control de temperatura: ambiente a 80 °C
-Mesa giratoria: 5 ± 1 RPM
-Ángulos de boquilla: 0 °, 30 °, 60 °, 90 °
-Control PLC de pantalla táctil con almacenamiento de programas
Parámetros técnicos
Artículo | Especificación |
Presión de prueba | Barra de 80 100 |
Temperatura del agua | 80 ± 5 °C |
| Caudal | 14-16 L/min por boquilla |
Ángulo de boquilla | 0 °, 30 °, 60 °, 90 ° |
Velocidad de rotación | 5 ± 1 RPM |
Duración | 30 s por posición × 4 |
|
|
Descripción general
Las cámaras de prueba de polvo y arena de la industria LIB simulan entornos de polvo extremos para Evaluar la confiabilidad del sellado y la resistencia de los componentes.
Características de diseño
-El flujo de aire vertical y la circulación evitan la acumulación de polvo
-El tubo de calefacción mantiene el polvo seco y distribuido uniformemente
-Seguridad: Cerradura de puerta electromagnética, protección contra sobrecorriente y sobretemperatura
-Ventana de observación con limpiaparabrisas e iluminación LED
-Pantalla táctil programable PID: 120 programas × segmentos 100, interfaz multilingüe
-Capacidades flexibles: 800-2000 L, modelos personalizados sin cita previa
Parámetros técnicos
Artículo | Especificación |
Temperatura | 50 °C ambiente |
Concentración de polvo | 2-4 kg/m³ |
Tipo de polvo | Tamaño de partícula de 50 μm, malla de 75 μm |
Estándares | IEC 60529 (IP5X/IP6X), ISO 20653, IEC 60068-2-68, ASTM, MIL |
| |
La industria LIB puede ofrecer sistemas completos de prueba IP que cubren pruebas de agua IPX1-X9K y polvo IP5X-IP6X en una configuración de laboratorio integrada.
· Cámaras combinadas: El diseño modular permite pruebas de agua y polvo en una instalación
· Automatización: control PLC, monitoreo remoto, registro de datos
· Personalización: tamaño de cámara, combinaciones de nivel de prueba y accesorios de muestra especializados
· Tipos de clientes: Laboratorios de I + D, centros de certificación, líneas de producción
Garantía de calidad y estándares
-Cumplimiento de IEC 60529, ISO 20653, ASTM, MIL
Desde lluvias suaves hasta chorros de alta presión, y desde tormentas de polvo hasta pruebas a prueba de arena, la industria LIB proporciona soluciones de protección IP de extremo a extremo para la certificación y confiabilidad del producto.
Póngase en contacto con la industria LIB hoyInquiry@libtestchamber.comPara diseñar y construir una instalación completa de pruebas de IP, adaptada a sus productos y requisitos de certificación.
