Imagínese una unidad de control electrónico instalada en un vehículo que enfrenta noches heladas y temperaturas diurnas abrasadoras todos los días. Con el tiempo, estos cambios térmicos repetidos generan una tensión mecánica que las pruebas de temperatura estática no pueden revelar. Los componentes pueden aparecer intactos durante la inspección inicial, pero la fatiga sutil se acumula en silencio, lo que eventualmente causa fallas prematuras en el campo.
¿Por qué algunos productos pasan las primeras pruebas y fallan durante las operaciones en el mundo real? A menudo, el problema no es el plan de prueba en sí, es si el entorno de prueba simula de manera realista las tensiones que encontrarán los productos.Las PRUEBAS PROFESIONALES DE CICLISMO térmico son indispensables para descubrir estas vulnerabilidades ocultas.
Las pruebas de ciclo térmico exponen los productos a la alternancia de temperaturas altas y bajas para replicar las condiciones operativas del mundo real, revelando problemas como:
Desajuste material que conduce al estrés mecánico
Fatiga articular de soldadura en electrónica
Degradación adhesiva y del sello
Deformación estructural en ensamblajes
Las industrias que dependen de las pruebas de ciclismo térmico incluyen:
Fabricación electrónica (PCBA, sensores, circuitos integrados)
Componentes automotrices (ECU, módulos de batería)
Sistemas Aeroespaciales (unidades de control, aviónica)
Almacenamiento de energía y equipos industriales
En todas estas aplicaciones, elExactitud, estabilidad y repetibilidad de la Cámara de la pruebaSon tan críticos como el perfil de prueba en sí. Sin un sistema confiable, incluso la prueba más cuidadosamente diseñada puede producir resultados engañosos.

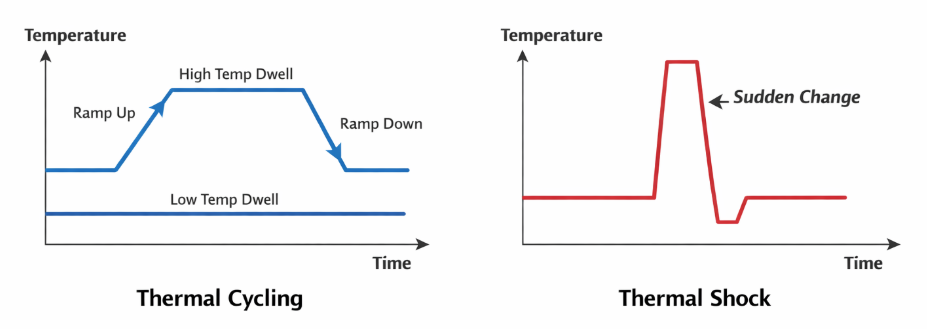

Una prueba de ciclo térmico expone repetidamente un producto a temperaturas altas y bajas durante ciclos definidos. Cada ciclo típicamente incluye:
Rampa hasta la alta temperatura
Obra de agua a alta temperatura
Rampa-abajo a baja temperatura
Pase a baja temperatura
El propósito es evaluar cómo los materiales y ensamblajes responden a la expansión y contracción térmica repetidas. La expansión diferencial entre materiales crea tensión en interfaces como juntas de soldadura, adhesivos, sellos y sujetadores. Durante muchos ciclos, este estrés puede acumularse y causar fallas relacionadas con la fatiga.
Aunque a menudo se mencionan juntos, estas dos pruebas se dirigen a diferentes objetivos:
Tipo de prueba | Transición de la temperatura | Enfoque | Aplicaciones típicas |
Ciclismo térmico | Cambio gradual controlado | Acumulación de fatiga | Electrónica, automoción, baterías |
Choque térmico | Cambio de temperatura casi instantáneo | Fallos inmediatos | Semiconductores, juntas de soldadura, electrónica de alta fiabilidad |
El ciclo térmico enfatiza la durabilidad a largo plazo bajo cambios ambientales graduales, mientras que el choque térmico identifica debilidades repentinas bajo estrés extremo. Muchos fabricantes utilizan ambos en combinación para obtener un perfil de fiabilidad completo.
Las pruebas de ciclo térmico se realizan típicamente de acuerdo con estándares reconocidos:
60068 IEC-Pruebas ambientales para equipos electrónicos
MIL-STD-810-Métodos militares de prueba ambiental
JEDEC JESD22-Fiabilidad de semiconductores
16750 ISO-Vehículos de carretera
Los parámetros clave en estos estándares incluyen:
Estándar | Rango de temperatura | Tasa de rampa | Tiempo DE LA Obra | Ciclos típicos |
60068 IEC | -40 °C a 125 °C | 5-10 °C/min | 10-30 min | 500-1000 |
MIL-STD-810 | -55 °C a 125 °C | 10-15 °C/min | 15-30 min | 500-1500 |
JEDEC JESD22 | -65 °C a 150 °C | 5-20 °C/min | 10-60 min | 1000-2000 |
Cumplir estas especificaciones requiereCámaras capaces de un control preciso de la temperatura, velocidades de rampa rápidas y repetibilidad a largo plazo...

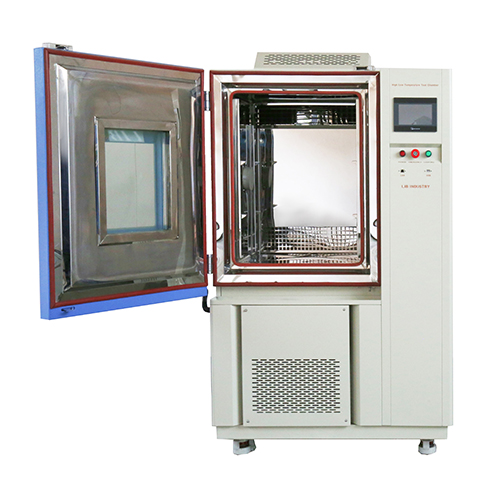

Las cámaras de prueba de cambio de temperatura rápido son esenciales para realizar pruebas de ciclo térmico fiables.La INDUSTRIA DE LIBCámara térmica de ciclismoProporcionar el control preciso, la velocidad y la estabilidad necesarias para aplicaciones exigentes.
Capacidades clave de las cámaras de la industria LIB:
Rango de temperatura:-70 °C a 150 °C
Tarifas de rampa:5 / 10 / 15 / 20 °C/min, totalmente personalizable
Ciclismo continuo:Ciclos de 500 2000 sin desviación de rendimiento
Uniformidad de la temperatura:± 1 °C
Aplicaciones:ECU automotriz, módulos de batería, sensores electrónicos, electrónica aeroespacial
Aspectos destacados de las cámaras de la industria LIB:
La prueba de fatiga acelerada simula tensiones térmicas del mundo real
Mantiene una temperatura uniforme en toda la cámara durante secuencias extendidas
Tamaño de cámara personalizable para conjuntos de prueba pequeños o grandes
Modelo | TR5-100 | TR5-225 | TR5-500 | TR5-800 | TR5-1000 |
Volumen interior | 100L | 225L | 500L | 800L | 1000L |
Carga de calor | 1000W | ||||
Rango de temperatura | A : -20 °C ~ 150 °C B : -40 °C ~ 150 °C C: -70 °C ~ 150 °C | ||||
Fluctuación de la temperatura | ± 0,5 ℃ | ||||
Desviación de la temperatura | ± 2,0 ℃ | ||||
Tasa de enfriamiento | 5 ℃ /10 ℃/ 15 ℃/ 20 ℃ (Personalizado)/ min | ||||
Tasa de calefacción | 5 ℃ /10 ℃/ 15 ℃/ 20 ℃ (Personalizado)/ min | ||||
Controlador | Controlador de pantalla táctil LCD a color programable, interfaz multiidioma, Ethernet , USB | ||||
Sistema de enfriamiento | Sistema de refrigeración de compresión mecánica, refrigerante respetuoso del medio ambiente | ||||
 | |||||
Ejemplo de escenario:
Un proveedor líder de automóviles necesitaba simular un año completo de operación de ECU en un período de tiempo comprimido. UsoIndustria LIBCámara de ciclo de temperatura, El equipo completó 1000 ciclos en menos de un mes, identificando posibles debilidades de las juntas de soldadura antes de que llegaran al campo.
Las cámaras de choque térmico están diseñadas para pruebas de estrés extremo.Cámaras de choque térmico de la industria LIB Incluir el2-zonaY elCámaras de choque térmico de 3 zonasPara transiciones rápidas de frío caliente con alta repetibilidad.
Capacidades clave de las cámaras de choque térmico de la industria LIB:
Rango de temperatura:-70 °C a 220 °C
Tiempo de transición:Exposición casi instantánea entre zonas frías y calientes
Repetibilidad:Consistente en cientos de ciclos
Aplicaciones:Semiconductores, juntas de soldadura, electrónica de alta fiabilidad
Aspectos destacados:
Detecta fallas inmediatas invisibles bajo el ciclo térmico gradual
Admite pruebas de alta fiabilidad en electrónica aeroespacial, automotriz e industrial
Se puede integrar con cámaras de ciclismo térmico LIB para programas integrales de Confiabilidad
Modelo | TS-162 | TS-340 | TS-500 | TS-1000 | |
Volumen interior (mm) | 22L | 72L | 211L | 505L | |
Capacidad de carga | 20kg | 30kg | 50kg | 60kg | |
Habitación previa al calor | Temperatura límite superior | 220 ℃ | |||
Tiempo de calefacción | Ambiente ~ 200 ℃, en 30 minutos | ||||
Habitación Pre-Cool | Límite inferior Temperatura | -75 ℃ | |||
Tiempo de enfriamiento | Ambiente ~ -70 ℃, en 30 minutos | ||||
Sala de pruebas | Rango de exposición de alta temperatura | 20 ~ 200 °C ambiente | |||
Rango de exposición a baja temperatura | -65 ~ -5 °C | ||||
Fluctuación de la temperatura | ≤ ± 0,5 ℃ | ||||
Desviación de la temperatura | ≤ ± 3 ℃ | ||||
Tiempo de recuperación de la temperatura | Dentro de 5 minutos | ||||
Material interior | Acero inoxidable SUS304 | ||||
| Configuración estándar | 2 estantes | ||||
 | |||||
Ejemplo de escenario:
Un fabricante de semiconductores simuló un ciclo de inicio/apagado extremo.Cámaras de choque térmico de la industria LIBReveló micro-grietas en los envases que habrían causado fallas tempranas en el campo, evitando costosas retiradas del mercado.
La fiabilidad de las pruebas térmicas de ciclismo depende no solo del perfil de la prueba, sino también de la propia cámara.Cámaras DE LA INDUSTRIA LIBAsegurarExactitud, estabilidad y repetibilidadPara cada ciclo.
| Capacidad | Cámaras ordinarias | Cámaras DE LA INDUSTRIA LIB |
|---|---|---|
| Uniformidad de la temperatura | ± 5 °C | ± 1 °C |
| Control de la tasa de rampa | Limitado, fluctúa | 5-20 °C/min preciso, repetible |
| Fiabilidad del ciclo a largo plazo | El rendimiento se desplaza con el tiempo | Estable en cientos/miles de ciclos |
| Exposición extrema al estrés | Transiciones lentas | Transferencia fría-caliente casi instantánea |
| Personalización | Limitado | Totalmente adaptable al volumen de la Cámara, estándares, ciclos |
Ventajas clave de las cámaras de la industria LIB:
Amplio Rango de temperatura:Mantiene ± 1 °C uniformidad de-70 °C a 150 °C
Tasas de rampa rápidas y controladas:Hasta 20 °C/min para simulación de fatiga térmica realista
Estrés térmico extremo:Detecta debilidades invisibles al ciclo gradual
Fiabilidad a largo plazo:Rendimiento constante en pruebas extendidas
Repetibilidad:Perfiles térmicos estables para validación de diseño, calificación de producción y certificaciones
Ejemplo de escenario:
Un fabricante de productos electrónicos utilizadoCámaras de cambio rápido de temperatura de la industria LIBPara probar nuevos módulos de batería. Cientos de ciclos revelaron una posible debilidad del conector temprano, evitando problemas de producción a gran escala.
Elegir la cámara correcta es fundamental.Industria LIBProporciona ambas soluciones con capacidades avanzadas:
Cámara térmica de ciclismo (industria LIB):Transiciones graduales, análisis de fatiga, fiabilidad a largo plazo
Cámara de choque térmico (industria LIB):Transiciones instantáneas, detección inmediata de fallas
Estrategia óptima:Muchos fabricantes combinan las dos cámaras de la industria LIB para una evaluación completa de la confiabilidad, asegurando que los productos soporten tanto tensiones ambientales a largo plazo como choques térmicos extremos
Por qué destaca la industria LIB:
Control térmico comprobado de alta velocidad y alta precisión
Personalización flexible para el rango de temperatura, la tasa de rampa y el recuento de ciclos
Confiado en los sectores de automoción, aeroespacial, electrónica y almacenamiento de energía
Industria LIBProporcionaCámaras rápidas de cambio de temperaturaYCámaras de choque térmicoQue ofrecen soluciones de prueba precisas, repetibles y fiables. Al seleccionar la estrategia y el equipo de prueba correctos, los fabricantes pueden identificar fallas potenciales temprano, optimizar el diseño del producto y garantizar un rendimiento confiable en el campo.
Soporte técnico global y piezas de repuesto
Garantía integral de 3 años que cubre los sistemas principales
Soporte técnico de por vida proporcionado por ingenieros superiores
Diagnóstico remoto rápido y respuesta dentro de 1-3 horas
Para soluciones de prueba de ciclismo térmico personalizadas y soporte experto,La industria LIB está lista para ayudarlo con los requisitos específicos de su aplicación.
