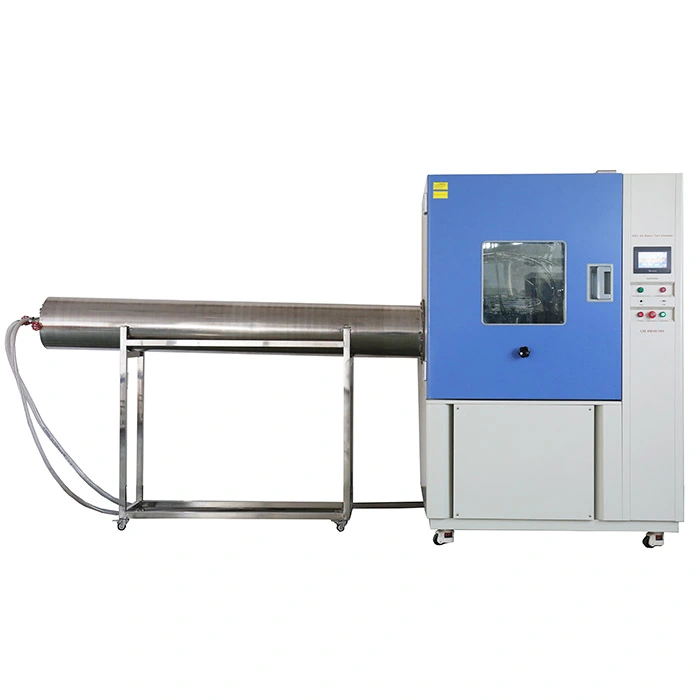

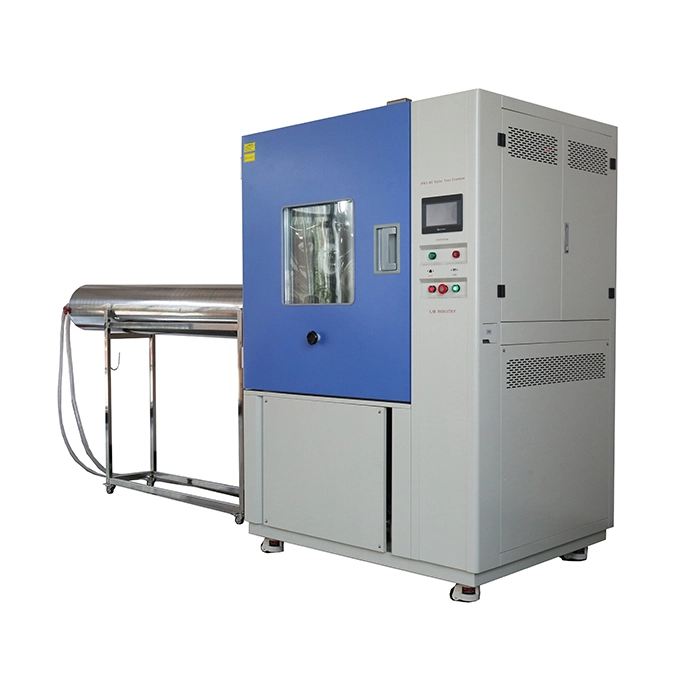

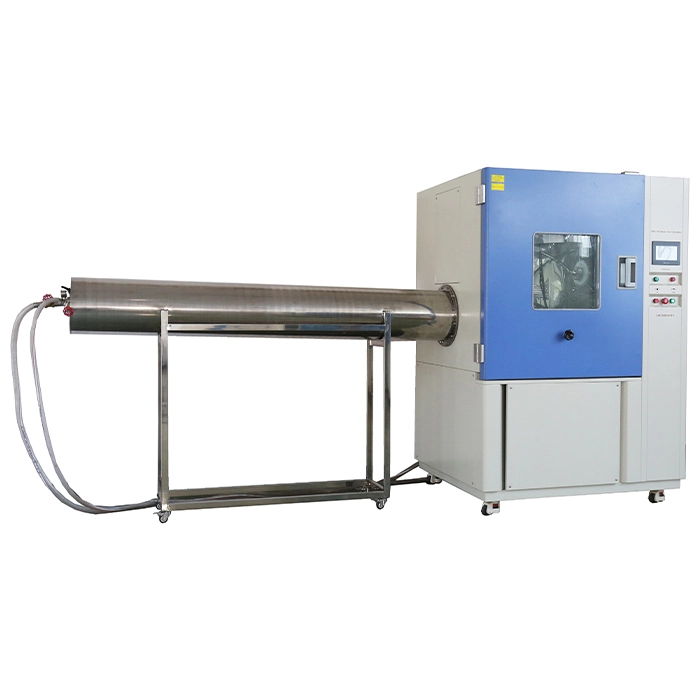

Dispositivo de prueba de IP de agua

Name: Dispositivo de prueba de IP de agua
Brand: Xi'an LIB Environmental Simulation Industry

El dispositivo de prueba de grado de protección IP evalúa la capacidad de impermeabilidad del producto en diferentes entornos acuáticos según IEC 60529, para garantizar que los componentes electrónicos y mecánicos internos no se vean afectados por el agua y funcionen con normalidad.

El dispositivo de prueba de grado de protección IP de LIB incluye IPX1 X2 X3 X4 X5 X6, un dispositivo experimental para lograr 6 niveles de prueba de impermeabilidad. LIB también proporciona equipos experimentales con clasificación de impermeabilidad IPX7 IPX8, IPX9K.

Modelo: RD-800C, RD-1200C

Estándar: GJB 150.8-86, ISO 20653, IEC 60529, IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, UL 50E, UL 1598, UL 153, UL1573, UL 60950-1

Dispositivo de prueba de IP LIB para soluciones de prueba de lluvia IPX1–IPX4

Características y Beneficios del Dispositivo de Prueba IP de Agua

1. Se pueden simular diferentes niveles de entorno de prueba de impermeabilidad IPX1 a IPX6, incluyendo goteo vertical, goteo inclinado a 15°, goteo, salpicaduras, pulverización y chorro fuerte.

2. Parámetros como la cantidad de agua de goteo en la prueba de goteo, el ángulo y la velocidad de la prueba del tubo oscilante y el caudal de agua en la prueba de pulverización se pueden ajustar con precisión según diferentes estándares y necesidades de prueba.

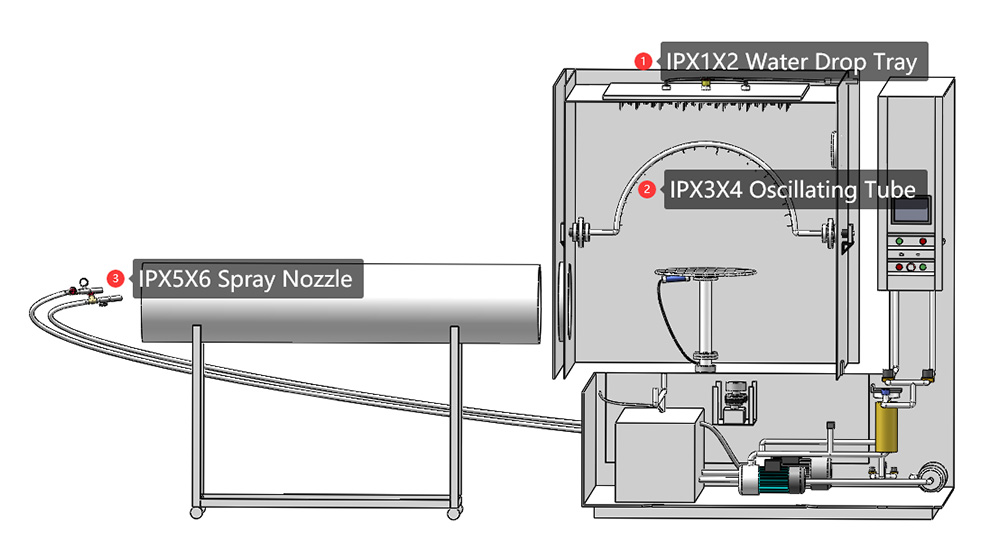

3. El dispositivo de prueba IP de agua está compuesto por bandeja de goteo, dispositivo oscilante, dispositivo de chorro de agua, plato giratorio, sistema de control, etc., lo que permite instalar y fijar fácilmente la muestra a probar para asegurar la posición estable de la muestra.

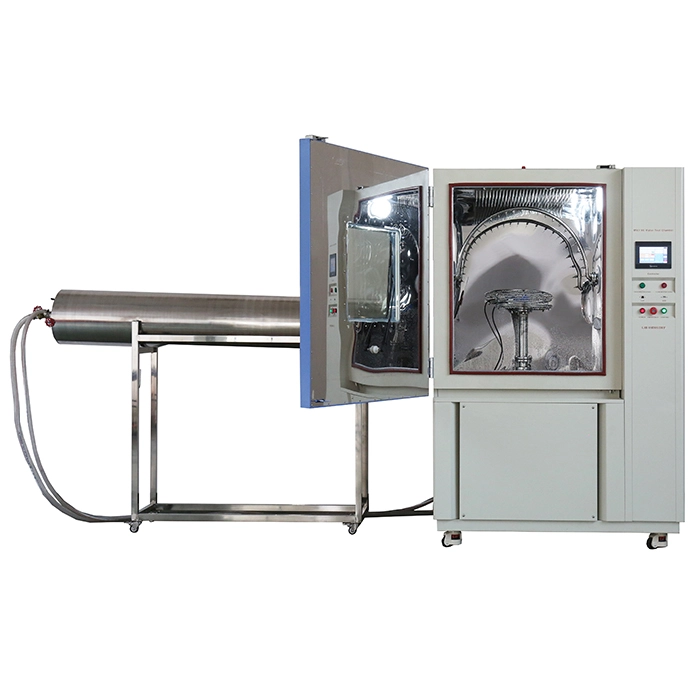

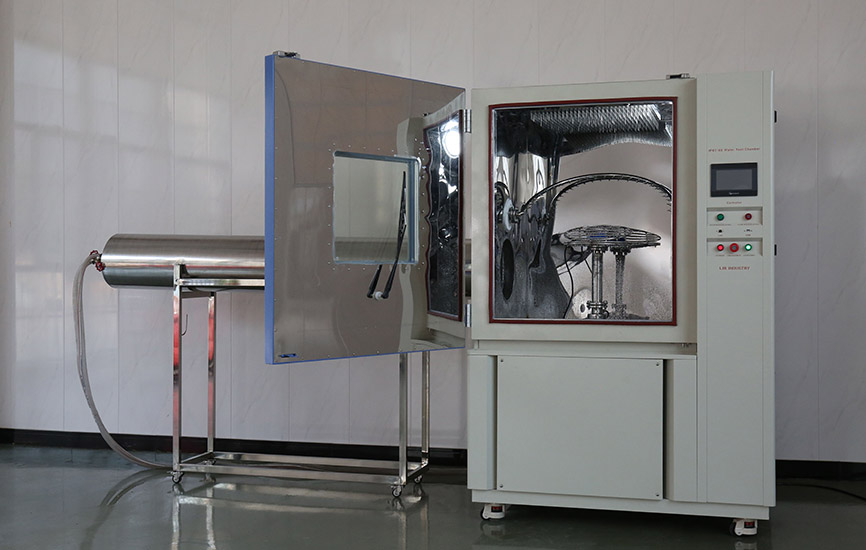

4. La ventana de observación de gran área permite a los operadores observar directamente el estado de la muestra durante la prueba, y también puede integrar un sistema de monitoreo.

Especificaciones del Dispositivo de Prueba IP de Agua

Modelo	RD-800C	RD-1200C
Dimensiones Internas (mm)	900950950	130013501370
Dimensiones Totales (mm)	118014201920 (sin incluir tubo de acero inoxidable)	154018202200 (sin incluir tubo de acero inoxidable)
Volumen Útil (L)	810	2400
Tamaño de la Bandeja de Goteo	600*600	1000*1000
Radio del Tubo Oscilante	400mm	600mm
Tubo de Chorro de Agua	2400mm	2300mm
Diámetro del Orificio de Pulverización	φ0,4 mm
Separación entre Orificios	50 mm
Ángulo de oscilación del Tubo Oscilante	0 ~ ±180° (Ajustable)
Boquillas de Chorro	IPX5: Dia6,3 mm, IPX6: Dia12,5 mm
Distancia de Chorro	2,5~3 metros
Velocidad de Rotación del Plato Giratorio	1 r/min (Velocidad ajustable)
Controlador	Controlador programable con pantalla táctil LCD a color, conexión Ethernet, puerto USB
Sistema de suministro de agua	Tanque de agua, bomba de refuerzo, suministro automático de agua, sistema de purificación de agua
Dispositivo de Seguridad	Protección contra sobretemperatura; Protección contra sobrecorriente; Protección contra falta de agua; Protección contra fugas a tierra; Protección de secuencia de fase
Material Exterior	Chapa de acero con revestimiento protector
Material Interior	Acero inoxidable SUS304
Ventana de Observación	Vidrio aislante de doble capa con limpiaparabrisas

Configuración del Dispositivo de Prueba IP de Agua

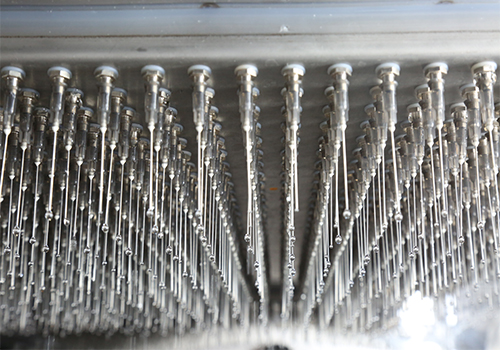

1. Bandeja de Goteo de Agua IPX1X2

Fabricada en chapa de acero inoxidable SUS304, la parte inferior está dispuesta con orificios de goteo y se instala una gárgola especial en el orificio, con un diámetro interior de 0,4 mm.

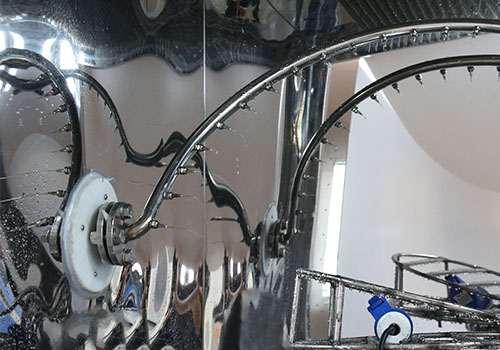

2. Tubo Oscilante IPX3X4

El tubo oscilante está distribuido con un orificio de pulverización, con una separación entre orificios de 50 mm y un diámetro de orificio de 0,4 mm. El motor de accionamiento impulsa el tubo oscilante para realizar oscilaciones alternativas, y el ángulo de oscilación del tubo oscilante es de ±180° para simular pulverización y salpicaduras de agua en diferentes direcciones.

El diámetro del tubo oscilante es de 400 mm, 600 mm, el diámetro del tubo oscilante puede personalizarse.

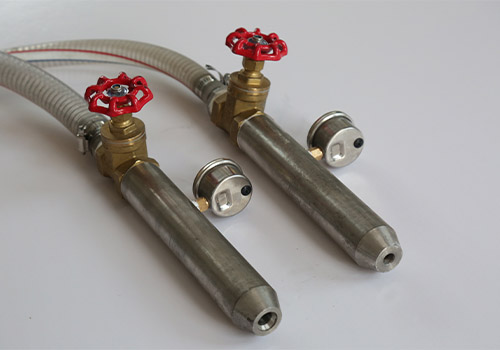

3. Boquilla de Pulverización IPX5X6

Hay dos boquillas instaladas en el tubo de pulverización para las pruebas IPX5 e IPX6 respectivamente, el diámetro del orificio de pulverización es de 6,3 mm y 12,5 mm, y la intensidad de pulverización se puede ajustar en el rango de 12,5-100 L/min.
