Los ensamblajes electrónicos funcionan en entornos con condiciones que cambian rápidamente. Los pisos de fábrica experimentan cambios rápidos de temperatura y las ubicaciones tropicales al aire libre agregan más desafíos. Los PCB y los sistemas electrónicos enfrentan problemas diarios de humedad.Cámara de humedad de temperaturaLas pruebas electrónicas reproducen estas condiciones reales mucho antes de que se envien los productos. Simula ciclos de humedad y temperatura del mundo real dentro de un espacio controlado, lo que permite a los ingenieros detectar condensación, problemas de puntos de rocío y fallas falsas que de otro modo podrían pasar desapercibidas. Este artículo explica por qué la humedad es un gran desafío para la electrónica, cómo las pruebas de condensación de PCB pueden salir mal y qué prácticas de la Cámara reducen los errores y crean confianza en la confiabilidad del producto.

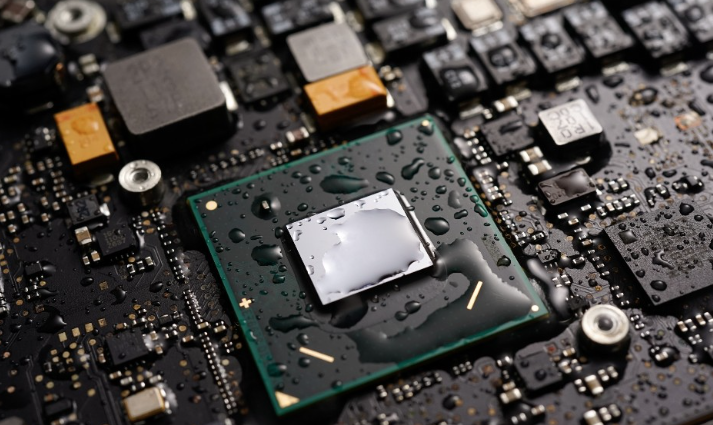

La humedad afecta directamente a la electrónica. El vapor de agua se convierte en líquido cuando la temperatura del aire cae por debajo del punto de rocío. En una placa de circuito poblada, este líquido puede crear puentes entre los conductores, causando corrientes de fuga, corrosión y fallas a corto plazo.Ciclos rápidos de calor-frío o seco-húmedoEn una cámara amplificar estos riesgos.
Por ejemplo, una prueba que eleva la temperatura a85 °C con 85%La humedad relativa puede producir condensación Cuando se enfría si el punto de rocío no está controlado. Incluso si las piezas pasan ciclos posteriores, la condensación breve puede tensionar interfaces, debilitar la resistencia al aislamiento y crear defectos ocultos. Las pruebas de condensación de PCB pueden producir fallas engañosas, A menudo causadas más por el control de la Cámara que por el diseño del producto.
El punto de rocío es la temperatura a la que el aire se satura Y se forma líquido. Cámara de aire en85% humedad relativaY35 °CTiene un punto de rocío cerca29 °C... Si la temperatura desciende por debajo de este punto, la condensación se forma cuando el aire y las superficies se encuentran.
Las pruebas de humedad de PCB estándar a menudo utilizan cambios de temperatura diarios, ciclos de inicio y parada o remociones largas para verificar el equilibrio de humedad. Sin un fuerte control del punto de rocío, el flujo de aire desigual o las bolsas de aire pueden hacer que algunas partes alcancen el punto de rocío antes, lo que lleva a la condensación de la superficie primero en las esquinas, áreas empotradas y componentes de alta masa térmica.
Si el punto de rocío no se maneja adecuadamente, la humedad puede permanecer en las superficies incluso después de que disminuya la humedad relativa. Los ingenieros pueden atribuir mal las corrientes de fuga erráticas o los abandonos del aislamiento a los defectos de diseño, cuando la simple condensación es la causa real. La configuración adecuada de la cámara puede evitar esto por completo.
En una cámara de prueba de humedad de PCB, No todos los fracasos son iguales. Algunos falsos positivos comunes aparecen a menudo. Pueden engañar a los equipos si la configuración de la cámara no es la correcta.
La humedad crea capas delgadas de película conductora sobre superficies aislantes. Durante una prueba, una caída repentina de la resistencia al aislamiento puede parecer un defecto de diseño real. Pero puede revertirse por completo una vez que la humedad se seca.
Una fina película de agua puede unir dos redes cerradas en un tablero. Esto crea un corto intermitente. En sistemas con amplias tolerancias operativas, puede parecer una falla grave. Sin embargo, no existe ningún daño permanente.
La humedad dejada en las máscaras de soldadura o alrededor de los pines componentes acelera la oxidación que es fácil de ver. Esto puede preocupar a los equipos de productos. Pero la construcción sobreviviría a las exposiciones normales de campo sin problemas.
Estos problemas empeoran cuando los sistemas de control de la Cámara cruzan demasiado el punto de rocío o no reducen la velocidad de la rampa. Los bolsillos de humedad fluctuantes hacen que algunas secciones de una muestra sean más húmedas que otras. Esto conduce a resultados inconsistentes en todos los foros que son exactamente iguales.
Cámaras de temperatura y humedadConstruido para pruebas electrónicas utilizar varias estrategias de control inteligente. Estas estrategias reducen los riesgos de condensación durante las pruebas de PCB. La configuración correcta marca una gran diferencia.

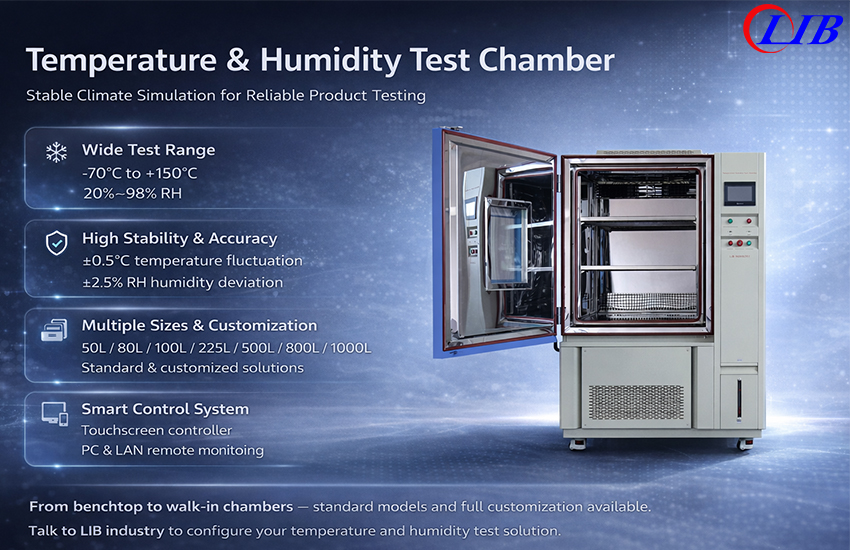

Modelo | TH-100 | TH-225 | TH-500 | TH-1000 |
Volumen interior | 100L | 225L | 500L | 1000L |
Rango de temperatura | A : -20 °C ~ + 150 °C B : -40 °C ~ + 150 °C C: -70 °C ~ + 150 °C | |||
Fluctuación de la temperatura | ± 0,5 ℃ | |||
Desviación de la temperatura | ± 2,0 ℃ | |||
Rango de humedad | 20% ~ 98% RH | |||
Desviación de la humedad | ± 2.5% RH | |||
Tasa de enfriamiento | 1 ℃ / min | |||
Tasa de calefacción | 3 ℃ / min | |||
Controlador | Controlador de pantalla táctil LCD a color programable, PC Link, interfaz LAN para control remoto | |||
Material interior | Acero inoxidable SUS304 | |||
Las cámaras con sensores finos y bucles de retroalimentación rápida mantienen las condiciones del objetivo de manera más constante que los temporizadores básicos. El control estricto detiene el exceso de Puntos de Ajuste de humedad. Esto mantiene estables las transiciones del punto de rocío y fáciles de predecir.
Los cambios repentinos de temperatura o humedad aumentan la posibilidad de caídas de humedad. Una cámara bien establecida ralentiza la rampa hacia arriba y la rampa hacia abajo. Esto permite que el aire y las superficies se mantengan cerca del equilibrio y reduce la condensación.
Incluso la propagación del calor y la humedad importa mucho. El flujo de aire no uniforme crea bolsas donde el punto de rocío se cruza demasiado pronto. Las cámaras con patrones de circulación calibrados solucionan este problema y lo mantienen todo parejo.
Los registros continuos de temperatura, humedad y punto de rocío calculado permiten a los equipos vincular las fallas con eventos ambientales exactos. Esta visión clara separa las verdaderas debilidades de diseño de los artefactos del entorno de prueba.
Al usar estos enfoques juntos, los equipos de electrónica pueden confiar en que una falla en una prueba de humedad de temperatura realmente muestra el comportamiento del producto. No proviene de peculiaridades de configuración de prueba.
Los buenos controles de cámara son solo una parte del éxito. La forma en que se prepara y se ejecuta una prueba también afecta la precisión de los resultados. Los pasos inteligentes antes y durante la prueba hacen que todo sea mejor.
La humedad atrapada en las capas y componentes internos actúa de manera diferente a la humedad superficial. Las tablas de preacondicionamiento en condiciones ambientales estables antes de las pruebas hacen que el contenido de humedad sea uniforme y fácil de predecir.
Cada vez que se abre la puerta de una cámara, el aire normal del laboratorio rompe el perfil de prueba. Esto puede causar condensación a corto plazo, especialmente cerca del área del sello de la puerta. Una buena planificación reduce las aberturas innecesarias y mantiene las condiciones estables.
Ejecutar el mismo perfil en tablas ficticias o muestras de referencia ayuda a detectar si los problemas de humedad se repiten o se vinculan a características de diseño específicas. Si las corrientes de fuga aumentan solo en una carrera de diseño, es probable que el problema se encuentre en la muestra y no en el control de la cámara.
Los ensamblajes pesados con escudos metálicos o disipadores de calor grandes toman o despreden calor más lentamente que las tablas delgadas. El ajuste de las velocidades de rampa para adaptarse a esta masa térmica ayuda a que toda la muestra alcance las condiciones objetivo al mismo ritmo uniforme.
Los laboratorios experimentados crean perfiles que coinciden estrechamente con las condiciones del campo. No solo usan ajustes preestablecidos de Cámara por defecto. Estos perfiles personalizados cortan falsos positivos y descubren modos de falla reales que importan.
Elegir la cámara de temperatura y humedad adecuadas significa mirar más que solo el tamaño y el costo. Los ingenieros y gerentes de laboratorio deben verificar varios puntos clave para asegurarse de que la cámara se adapte a sus necesidades.
|
|
Elija cámaras que mantengan la humedad relativa y la temperatura con muy pocos cambios. Pequeños altibajos pueden empujar las condiciones más allá del punto de rocío sin previo aviso.
Una Cámara más grande puede parecer más flexible al principio. Pero las unidades de mesa más pequeñas a menudo dan una circulación de aire más uniforme para tablas pequeñas. Haga coincidir el tamaño con los lotes de muestra habituales en lugar de planificar solo las necesidades futuras.
Las cámaras modernas incluyen sistemas de datos incorporados. El poder de exportar registros de humedad, temperatura y punto de rocío calculado con sello de tiempo facilita mucho la resolución de problemas y los informes de cumplimiento.
Las cámaras duran muchos años como equipo importante. Los proveedores que ofrecen calibración rápida, repuestos y capacitación ayudan a los laboratorios a mantener las pruebas válidas durante mucho tiempo.
Los fabricantes proporcionan muchas configuraciones diferentes. El factor más importante es hacer coincidir los objetivos de la prueba con las habilidades de la Cámara, especialmente para el control del punto de rocío y la reducción del riesgo de humedad.
Industria de simulación ambiental Xi'an LIBSe ha ganado un nombre sólido por dar soluciones de cámara de humedad a temperatura sólida. Estas soluciones se ajustan bien a la electrónica y las necesidades de pruebas de PCB. Con décadas de trabajo en equipos de prueba ambiental, LIB ofrece productos que mezclan el control exacto con el uso diario simple.
Las cámaras de LIB utilizan sensores precisos y sistemas de control constante que cumplen con las estrictas demandas de la industria electrónica. Los ingenieros que desean verificar los diseños contra fallas relacionadas con la humedad obtienen de perfiles personalizados y monitoreo en tiempo real durante cada prueba.
Más allá del hardware, LIB ofrece a los clientes opciones de servicio completo. Estos incluyen ayuda con la instalación, soporte de calibración y asesoramiento sobre aplicaciones. Este amplio soporte permite a los equipos de prueba crear perfiles que coincidan con las condiciones del mundo real. También les ayuda a leer los resultados con plena confianza. Ya sea en un laboratorio de desarrollo de productos, un área de garantía de calidad o un punto de control de fabricación, las soluciones de LIB permiten a los usuarios encontrar problemas relacionados con la humedad temprano y de manera confiable.
Una prueba electrónica de la Cámara de temperatura y humedad coloca las placas de circuito en un entorno establecido. Allí, la temperatura y la humedad relativa cambian para copiar las condiciones del mundo real. Este tipo de prueba ayuda a encontrar fallas relacionadas con la humedad temprano mientras los productos aún están en el laboratorio.
El control de la Cámara de humedad del punto de rocío asegura que las superficies del aire y del tablero no crucen los puntos de humedad demasiado rápidos. Al manejar el vínculo entre la humedad, la temperatura y el punto de rocío, corta la formación de condensación. Esto conduce a resultados de prueba en los que los equipos pueden confiar más.
Los signos comunes incluyen caídas rápidas en la resistencia de aislamiento. Aparecen cortocircuitos intermitentes cuando la cámara se enfría. Las superficies oxidadas aparecen alrededor de los cables de los componentes. Si estos ocurren en cambios exactos en el punto de rocío, a menudo apuntan a condensación de humedad en lugar de defectos de diseño.
Sí, las pruebas de condensación de PCB bien planificadas pueden acelerar el estrés por humedad y mostrar posibles fallas a largo plazo, como la corrosión o la delaminación. El punto principal es mantener perfiles de humedad controlados que coincidan con las condiciones esperadas del campo.
Revisar primero los perfiles de la cámara. Asegúrese de que los cálculos del punto de rocío sean precisos. Verifique las tarifas de rampa a continuación. Compruebe también el flujo de aire uniforme. A veces, las fallas aparentes se relacionan con cómo se aplicaron las condiciones y no con el diseño de la placa en sí.
