En las pruebas de confiabilidad modernas, la cámara de prueba de choque térmico de la industria LIB es esencial para evaluar cómo los productos soportan cambios de temperatura repentinos y extremos. El calentamiento y enfriamiento rápidos pueden causar estrés mecánico, fatiga del material y fallas de componentes, lo que hace que las pruebas de ciclo de temperatura sean críticas para la durabilidad del producto. Industrias como la electrónica, la automoción, la industria aeroespacial y la fabricación de baterías dependen de las pruebas de choque térmico para garantizar el rendimiento y la seguridad en condiciones del mundo real.
|

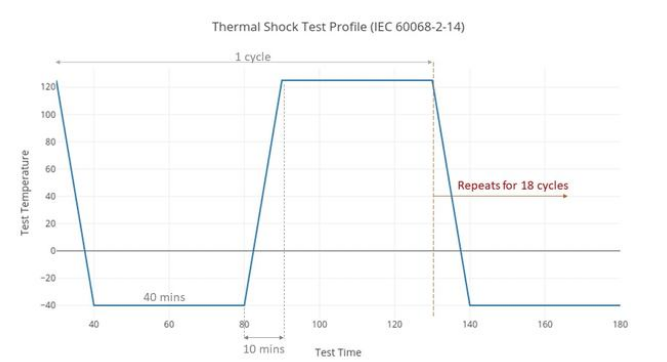

Ciclo de choque de temperatura |
La industria LIB proporciona ambosDos cámarasYCámaras de prueba de choque térmico de tres cámaras, Diseñado para satisfacer las diferentes necesidades de prueba. Los modelos de dos cámaras cuentan con una zona de alta temperatura y baja temperatura con movimiento automático de la canasta, mientras que los modelos de tres cámaras incluyen una zona de prueba dedicada para un funcionamiento flexible como alta temperatura, baja temperatura, o sistemas completos de prueba de choque térmico.
El núcleo de las pruebas de choque térmico se encuentra en los tres principales principios de trabajo de las cámaras de prueba de temperatura de la industria LIB:
La zona de alta temperatura utiliza una señal de comparación para regular la relación de encendido/apagado de los relés de estado sólido. Combinado con el circuito lógico PID del controlador programable, esto garantiza una salida precisa del calentador y un control automático de la temperatura. Los productos están expuestos a temperaturas de hasta 200 ° C con fluctuaciones dentro de ± 0,5 ° C, lo que permite una simulación constante de estrés térmico.
En la zona de baja temperatura, el refrigerante pasa a través de una válvula de estrangulamiento al evaporador dentro de la cámara. Aquí, absorbe el calor del entorno de prueba, se vaporiza y vuelve al compresor. Este ciclo permite un enfriamiento rápido hasta-65 ° C, con recuperación completa en menos de 5 minutos. El proceso garantiza una exposición precisa y confiable a baja temperatura para cada muestra de prueba.
2 tipos de cámaras de prueba de choque térmico zona de alta y baja temperatura | |
|
|
Para cámaras de prueba de choque térmico de tres cámaras, La zona de prueba opera a través de válvulas de aire automáticas de alta y baja temperatura. Al cambiar entre circuitos de aire caliente y frío, un cerrado-LEl sistema de circulación de aire OOP se forma con la cámara de alta temperatura o baja temperatura, lo que permite una rápida alternancia de temperatura sin mover las muestras y garantiza pruebas de ciclo de temperatura estables y repetibles.
Para cámaras de prueba de choque térmico de dos cámaras, La cesta de la muestra se mueve mecánicamente entre las zonas de alta temperatura y baja temperatura. Esta alternancia logra el mismo efecto de choque térmico, permitiendo que los productos experimenten transiciones rápidas de temperatura, mientras que la cámara mantiene un control preciso de la temperatura y condiciones de prueba consistentes.
|
|
Cámara de prueba de choque térmico de 2 zonas | Cámara de prueba de choque térmico de 3 zonas |
Estos tres principios trabajan juntos para simular choques térmicos ambientales reales, revelando cambios químicos, físicos y mecánicos en materiales y componentes probados.
Las cámaras de prueba de choque térmico de la industria LIB están diseñadas para una alta precisión y fiabilidad, con especificaciones clave como sigue:
Modelo | TS-162 | TS-340 | TS-500 |
Dimensiones internas (mm) | 300 × 300 × 250 | 450 × 450 × 3-60 | 650 × 650 × 500 |
Volumen interior | 22L | 72L | 211L |
Capacidad de carga | 20kg | 30kg | 50kg |
Rango de temperatura alta | 20 °C ~ 200 °C | ||
Rango de temperatura baja | -65 °C ~ -5 °C | ||
Tiempo de calefacción | Ambiente → 200 °C dentro de 30 min | ||
Tiempo de enfriamiento | Ambiente → -70 °C dentro de 30 min | ||
Fluctuación de la temperatura | ≤ ± 0,5 °C | ||
| Recuperación de la temperatura | ≤ 5 min | ||
Controlador | Pantalla LCD táctil programable, conexión Ethernet | ||
Material interior | Acero inoxidable SUS304 | ||
Configuración estándar | 2 estantes | ||
| |||
El equipo de prueba térmica cumple con IEC 60068-2-14, MIL-STD-883H, lo que garantiza la credibilidad de las pruebas internacionales. Esto hace que las cámaras de la industria LIB sean adecuadas para la garantía de calidad, el desarrollo de productos y las pruebas de cumplimiento normativo.
Además de las cámaras estándar de prueba de choque térmico de dos y tres cámaras, LIB Industry ofrece una variedad de soluciones personalizadas para requisitos de prueba especializados, que incluyen:
Serie de cámaras de prueba de choque térmico | |
| Cámara de choque térmico 2 zonas Cámara de choque térmico 3 zonas Cámara de choque térmico de líquido a líquido Choque térmico de líquido a aire |
