La selección del equipo adecuado para las pruebas ambientales de baterías de vehículos eléctricos depende del tipo de batería, los objetivos de la prueba y las normas industriales aplicables. Para celdas de batería, módulos y paquetes de baterías pequeños, suele ser suficiente una cámara de pruebas de baterías para vehículos eléctricos dedicada con control preciso de temperatura y humedad. Los paquetes de baterías más grandes o los sistemas integrados de almacenamiento de energía pueden requerir soluciones personalizadas o de acceso directo con protección de seguridad mejorada. Las normas de prueba comunes incluyen IEC 60068, IEC 62660, ISO 16750, UN 38.3 y SAE J2464. Los factores de selección más importantes son la carga térmica de la muestra, la configuración de seguridad, la capacidad de la cámara, la uniformidad de la temperatura y la capacidad de reproducir entornos operativos reales para realizar pruebas climáticas confiables de paquetes de baterías.
Los vehículos eléctricos modernos dependen de sistemas de baterías de iones de litio que deben funcionar de forma segura en una amplia gama de condiciones ambientales. Las pruebas ambientales de baterías para vehículos eléctricos evalúan cómo se comportan las celdas, los módulos y los paquetes de baterías completos en condiciones controladas de temperatura y humedad durante su vida útil.
Las muestras típicas de prueba incluyen:
Celdas individuales de iones de litio
Módulos de batería
Paquetes de baterías para vehículos eléctricos
Sistemas de gestión de baterías (BMS)
Conjuntos de baterías de almacenamiento de energía
Componentes y conectores de carga
Las pruebas ambientales se centran en identificar posibles modos de fallo antes de que los productos entren en producción en serie. Las preocupaciones comunes incluyen:
Degradación de la capacidad
Expansión y contracción térmica
Ingreso de humedad
Fallo de aislamiento
Corrosión de conexiones eléctricas
Deterioro de sellos
Rendimiento reducido de carga y descarga
Riesgos de fuga térmica en entornos extremos
Estas pruebas ayudan a los fabricantes a verificar si las baterías pueden mantener la seguridad, el rendimiento eléctrico y la integridad estructural durante el transporte, el almacenamiento y el funcionamiento a largo plazo.
Para los fabricantes en elIndustria automotriz, la cualificación ambiental se ha convertido en un paso esencial antes de integrar las baterías en vehículos eléctricos, sistemas de almacenamiento de energía o equipos industriales. Los datos de prueba fiables respaldan la certificación del producto, el control de calidad y el cumplimiento normativo.
Debido a que los sistemas de baterías generan calor durante el funcionamiento, los proveedores deben comprender las características eléctricas de la muestra, el estado de funcionamiento y la carga térmica esperada al recomendar una cámara ambiental. En comparación con las pruebas de productos convencionales, las pruebas climáticas de paquetes de baterías requieren atención adicional al diseño del flujo de aire, la capacidad de refrigeración, la supervisión de seguridad y los sistemas de protección de emergencia.
Las pruebas ambientales de baterías siguen normas reconocidas internacionalmente para garantizar que los productos cumplan los requisitos de seguridad y rendimiento en diferentes mercados. Al seleccionar unaCámara de pruebas de baterías para vehículos eléctricos, los compradores deben confirmar qué normas se aplican a sus productos.
Norma |
Temperatura típica |
Humedad |
Duración de la prueba / Ciclo |
Condiciones especiales |
IEC 60068-2-1 |
Exposición a baja temperatura |
N/A |
Exposición constante |
Durabilidad ambiental |
IEC 60068-2-2 |
Exposición a alta temperatura |
N/A |
Exposición constante |
Resistencia al calor |
IEC 60068-2-30 |
25°C–55°C |
Hasta 95% RH |
Calor húmedo cíclico |
Resistencia a la humedad |
IEC 60068-2-78 |
40°C |
93% RH |
Humedad en estado estable |
Prueba de humedad a largo plazo |
IEC 62660 |
-40°C a +85°C (típico) |
Opcional |
Ciclos de carga/descarga |
Rendimiento de batería para VE |
ISO 16750-4 |
-40°C a +125°C |
Opcional |
Pruebas ambientales vehiculares |
Electrónica automotriz |
UN 38.3 |
Varios |
N/A |
Simulación de transporte |
Calificación de envío |
SAE J2464 |
Personalizado |
Opcional |
Pruebas de abuso y seguridad |
Evaluación de seguridad de baterías |
Los perfiles de prueba reales varían según la química de la batería, la plataforma del vehículo y las especificaciones del cliente. Algunos fabricantes también combinan ciclos ambientales con carga y descarga eléctrica para simular condiciones operativas reales.
Al preparar un programa de pruebas, los ingenieros deben definir:
Perfil de ciclado de temperatura
Rango de humedad
Estado de carga durante la prueba
Condición de funcionamiento de la muestra
Número de ciclos
Criterios de aprobación/fallo
Proporcionar requisitos de prueba completos mejora la repetibilidad y garantiza una comparación significativa entre diferentes diseños de baterías.
Las diferentes aplicaciones de prueba de baterías requieren diferentes configuraciones de cámara. Seleccionar el equipo basándose solo en el tamaño de la cámara o el rango de temperatura puede dar lugar a un rendimiento insuficiente o una inversión innecesaria.
Especificación |
EstándarCámara de temperatura y humedad |
Cámara ambiental de baterías personalizada |
|
Rango de temperatura |
-70°C a +180°C |
-70°C a +180°C |
Personalizado |
Rango de humedad |
20–98% RH |
20–98% RH |
Personalizado |
Volumen de la cámara |
100–1000 L |
150–2000 L |
Personalizado para paquetes de baterías |
Velocidad de rampa |
Cambio de temperatura estándar o rápido |
Estándar o programable |
Personalizado según la aplicación |
Flujo de aire |
Circulación general de laboratorio |
Optimizado para pruebas de baterías |
Diseñado según la disposición de la muestra |
Carga térmica de la muestra |
Baja a media |
Media a alta |
Capacidad de alta carga térmica |
Configuración de seguridad |
Protección contra sobre temperatura |
Alivio de explosión, monitoreo de gas, parada de emergencia, opciones de protección contra incendios |
Sistema de seguridad multinivel personalizado |
Normas aplicables |
IEC 60068 |
IEC 60068, IEC 62660, ISO 16750, UN 38.3 |
Normas específicas del cliente |
A diferencia de las cámaras ambientales convencionales, una Cámara de Pruebas de Baterías dedicada incorpora funciones de seguridad adicionales para abordar los riesgos únicos asociados con las baterías de iones de litio. Características como alivio de presión, detección de gases combustibles, construcción resistente a explosiones y sistemas de parada de emergencia ayudan a mejorar la seguridad del operador durante las pruebas de cualificación de baterías.
La selección de la cámara correcta también depende de la etapa de prueba. Los laboratorios de investigación a menudo evalúan celdas individuales o pequeños módulos, mientras que la validación de producción puede requerir probar paquetes de baterías completos con mayor generación de calor y dimensiones más grandes. En estos casos, el volumen de la cámara, la capacidad de enfriamiento y la uniformidad del flujo de aire se vuelven tan importantes como la precisión de temperatura y humedad.
Además, los compradores deben considerar los requisitos de prueba futuros. A medida que la tecnología de baterías para vehículos eléctricos evoluciona, es posible que los paquetes de baterías más grandes y las densidades de energía más altas requieran configuraciones de cámara mejoradas. Elegir equipos con suficiente capacidad de expansión puede reducir los costos de inversión a largo plazo y mejorar la flexibilidad del laboratorio.
Incluso con equipos avanzados, una planificación de pruebas inexacta puede reducir el valor de las pruebas ambientales de baterías para vehículos eléctricos. Los siguientes errores se encuentran con frecuencia durante los proyectos de cualificación de baterías.
Las baterías de iones de litio generan calor durante la carga, descarga y ciclado. Si no se considera la carga térmica de la muestra, la cámara puede tener dificultades para mantener condiciones ambientales estables, lo que conduce a resultados inexactos.
Los módulos y paquetes de baterías requieren suficiente espacio libre para un flujo de aire adecuado. Sobrecargar la cámara puede crear gradientes de temperatura y reducir la consistencia de las pruebas.
Colocar los sensores de temperatura o humedad demasiado cerca de las paredes de la cámara o las salidas de aire puede no reflejar las condiciones reales alrededor de la batería. Los sensores deben colocarse de acuerdo con el estándar de prueba y la configuración de la muestra.
Un controlador puede mostrar valores de temperatura precisos, pero esto no garantiza condiciones uniformes en todo el espacio de trabajo. Siempre verifique las especificaciones de uniformidad y estabilidad de la cámara.
Muchos compradores comparan las cámaras solo por sus temperaturas mínimas y máximas. Para las pruebas climáticas de paquetes de baterías, la velocidad de rampa, el control de humedad, el flujo de aire y la recuperación de enfriamiento son igualmente importantes.
Antes de comprar, confirme:
Capacidad de suministro eléctrico
Requisitos de ventilación
Capacidad de carga del suelo
Sistema de drenaje
Espacio para mantenimiento
Medidas de seguridad de emergencia
Las diferentes aplicaciones de prueba de baterías requieren diferentes configuraciones de cámaras ambientales.
Recomendada para:
Investigación de celdas de batería
Celdas pequeñas de iones de litio
Evaluación de materiales
Desarrollo de laboratorio
Una cámara ambiental de sobremesa ofrece un control preciso de temperatura y humedad para el desarrollo temprano de baterías y pruebas a pequeña escala.
Recomendada para:
Módulos de batería
Baterías de consumo
Cualificación de componentes para vehículos eléctricos
Pruebas de fiabilidad
Una cámara de pruebas de baterías es adecuada para pruebas ambientales rutinarias de módulos de batería y muestras de tamaño medio, combinando simulación climática con características de seguridad mejoradas.
Recomendada para:
Paquetes completos de baterías para vehículos eléctricos
Sistemas de almacenamiento de energía
Grandes conjuntos de baterías
Validación de producción

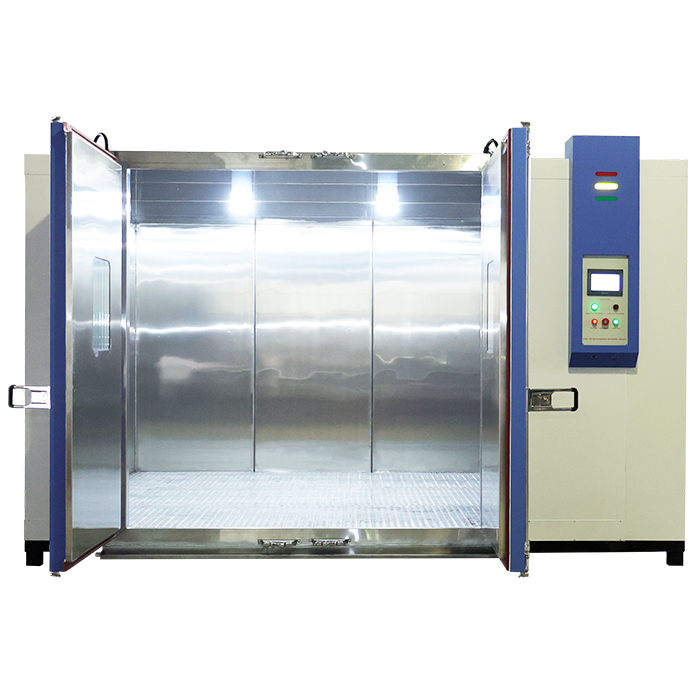

Las cámaras de acceso interior proporcionan espacio suficiente para sistemas de baterías de gran tamaño mientras mantienen condiciones ambientales estables durante pruebas de larga duración.
Recomendada para:
Pruebas de transición rápida de temperatura
Evaluación de materiales de batería
Verificación de estrés térmico
Las cámaras de choque térmico evalúan el rendimiento de la batería bajo cambios bruscos de temperatura que pueden ocurrir durante el transporte o en condiciones climáticas extremas.
Recomendada para:
Carcasas de baterías
Conectores
Barras colectoras
Componentes estructurales metálicos
Las pruebas de niebla salina evalúan la resistencia a la corrosión de los componentes metálicos de la batería expuestos a ambientes húmedos o costeros.
Recomendada para:
Carcasas de baterías para vehículos eléctricos
Conectores de carga
Sistemas de baterías para exteriores
Las cámaras IP verifican la resistencia contra la entrada de polvo y agua de acuerdo con los requisitos de la norma IEC 60529.
Las cámaras de baterías personalizadas se recomiendan para:
Paquetes de baterías de alto voltaje
Grandes sistemas de almacenamiento de energía
Pruebas combinadas de carga/descarga
Aplicaciones de alta carga térmica
Requisitos de seguridad específicos del cliente
Los sistemas personalizados pueden integrar cicladores de baterías, monitoreo de gas, extinción de incendios y protección contra explosiones de acuerdo con los requisitos del proyecto.
Las celdas y módulos de batería generalmente se prueban en una cámara de pruebas de baterías dedicada, mientras que los paquetes de baterías completos o los sistemas de almacenamiento de energía pueden requerir cámaras ambientales de acceso interior o personalizadas con características de seguridad mejoradas.
Se puede utilizar para pruebas básicas de temperatura y humedad, pero las cámaras de baterías dedicadas proporcionan funciones de seguridad adicionales como protección contra explosiones, monitoreo de gas y parada de emergencia.
Las normas comunes incluyen IEC 60068, IEC 62660, ISO 16750, UN 38.3 y SAE J2464, dependiendo del tipo de batería y la aplicación.
La cámara debe proporcionar un espacio libre adecuado alrededor de la batería para un flujo de aire uniforme, al mismo tiempo que acomoda el tamaño de la muestra, la generación de calor y cualquier requisito de prueba futuro.
El calor generado durante la carga y descarga afecta el rendimiento de la cámara. Calcular correctamente la carga térmica ayuda a mantener un control preciso de la temperatura y garantiza resultados de prueba fiables.
Algunas cámaras de baterías personalizadas pueden combinar la simulación ambiental con características de seguridad como monitoreo de gas y protección contra explosiones, pero la configuración debe coincidir con las normas de prueba aplicables y los requisitos del proyecto.
Para obtener más información sobre la evaluación de la fiabilidad de las baterías y la simulación ambiental, leaCómo las cámaras de pruebas de baterías mejoran la seguridad y el rendimiento de las baterías de iones de litio.
