El agua rara vez entra primero en un producto de una manera dramática. En muchas aplicaciones reales, la falla comienza con un goteo lento desde el techo, la condensación de los sistemas HVAC, el agua que corre a lo largo de un cable o las gotas que caen sobre un panel de control durante la limpieza. Para recintos eléctricos, conectores, luminarias interiores, dispositivos médicos, productos domésticos inteligentes y Electrónica Industrial, incluso pequeñas gotas pueden provocar corrosión, fallas de aislamiento, señales falsas o un funcionamiento inseguro.
UnAparato de prueba de goteo de agua IPX1 IPX2Está diseñado para este tipo de riesgo. Crea condiciones de agua de goteo controladas para que los ingenieros puedan evaluar si un recinto protege los componentes internos de la entrada de agua dañina según los requisitos de prueba de IEC 60529. Aunque la prueba en sí parece simple, factores como el caudal, la posición de la muestra, el ángulo de inclinación y la distribución por goteo afectan el resultado final.
Un aparato de prueba de goteo de agua IPX1 IPX2 es un sistema de agua de goteo controlado que se utiliza para evaluar los dos primeros niveles de protección a prueba de agua del código IP. El agua pasa a través de orificios distribuidos uniformemente en una bandeja de goteo colocada sobre la muestra, creando gotas de agua verticales sobre el equipo bajo prueba.
A diferencia de las pruebas de pulverización, chorro o inmersión, IPX1 e IPX2 se centran en caídas de baja presión. Estas pruebas simulan condiciones como fugas en el techo, condensación o un ligero goteo en ángulo durante el servicio normal.
Un sistema típico incluye:
Bandeja de goteo con agujeros uniformes
Control de flujo de agua ajustable
Plato giratorio para la muestra
Mecanismo de inclinación de 15 ° para pruebas IPX2
Sistema de circulación y filtración del agua
Controlador programable
Estructura de la sala de trabajo de acero inoxidable
La distribución de agua estable y repetible es fundamental. Los orificios de goteo bloqueados, el flujo desigual o la presión inestable pueden provocar resultados inexactos y juicios inconsistentes de pase/fallo.
Nivel de prueba | Exposición al agua | Posición de muestra | Caudal | Duración de la prueba |
IPX1 | Caídas verticalmente | Posición de funcionamiento normal, girando | 1 mm/min | 10 minutos |
IPX2 | Gotas que caen verticalmente sobre el recinto inclinado | 15 ° de inclinación en cuatro direcciones | 3 mm/min | 2,5 min por posición |
IPX1 evalúa la protección contra el agua que cae verticalmente mientras el producto permanece en su posición de funcionamiento normal. IPX2 es más exigente porque el recinto está inclinado 15 ° en cuatro direcciones, lo que permite que el agua se acumule alrededor de costuras, respiraderos, entradas de cables, botones e interfaces de juntas.
Un producto que pasa IPX1 aún puede fallar IPX2 si el agua viaja a lo largo de las juntas de cerramiento o las trayectorias de los conectores durante la exposición inclinada.
IEC 60529 define el sistema de código IP para la protección del recinto. Para IPX1 e IPX2:
El agua cae verticalmente sobre la muestra
IPX1 utiliza 1 mm/min de intensidad de agua
IPX2 utiliza 3 mm/min de intensidad de agua
IPX2 requiere pruebas en cuatro posiciones inclinadas
La aceptación se basa en si el agua causa efectos nocivos
El "efecto nociva" depende del estándar y la aplicación del producto. Pueden ser aceptables pequeños rastros de agua en áreas de drenaje, mientras que el agua que llega a partes vivas, PCB, terminales, sensores o barreras de aislamiento generalmente se considera una falla.
Antes de la prueba, el equipo bajo prueba debe inspeccionarse y documentarse, incluida la condición del recinto, los sellos, las entradas de cable y el estado operativo. Luego, la muestra se coloca en su posición de funcionamiento normal en la plataforma giratoria.
Para la prueba IPX1, el aparato se ajusta a un flujo de agua de 1 mm/min, y la muestra gira a aproximadamente 1 R/min durante 10 minutos. El propósito es simular la exposición vertical al agua que gotea en condiciones normales de instalación.
Para la prueba IPX2, la muestra se inclina 15 ° desde su posición normal y se expone en cuatro direcciones diferentes. El caudal de agua aumenta a 3 mm/min, con cada posición probada durante 2,5 minutos.
Después de la exposición, el producto se inspecciona para detectar su ingreso dañino. Los ingenieros suelen verificar las piezas activas, las cavidades de los conectores, las áreas de PCB, las pantallas, las superficies de aislamiento, los interruptores y los puntos de entrada de cables. Las comprobaciones funcionales a menudo se realizan antes y después de abrir el recinto.
Los resultados confiables de las pruebas dependen en gran medida de la configuración adecuada. La bandeja de goteo debe proporcionar una distribución uniforme del agua a través de agujeros limpios y sin obstáculos. El suministro de agua estable y el control del flujo son importantes porque las fluctuaciones de presión pueden afectar el nivel de exposición.
La muestra debe colocarse lo más cerca posible de su estado de instalación real. La dirección del cable, la orientación de montaje y las rutas de drenaje pueden influir significativamente en el comportamiento del agua durante las pruebas.
Los sistemas profesionales generalmente incluyen:
Filtración de agua para reducir el bloqueo del agujero de goteo
Altura ajustable de la muestra
Rotación estable del tocadiscos
Control programable de flujo y temporización
SUS304 estructuras internas de acero inoxidable
Estas características ayudan a mejorar la repetibilidad durante el uso continuo en laboratorio.
Aunque el procedimiento es relativamente simple, los errores de prueba son comunes.
Los problemas típicos incluyen:
Uso del caudal IPX1 durante las pruebas IPX2
Prueba de IPX2 en una sola dirección inclinada
Iniciar el temporizador antes de que el flujo se estabilice
Ignorando los agujeros de goteo bloqueados
Enrutamiento de cable incorrecto que crea caminos de agua poco realistas
Saltarse la inspección funcional después de la exposición
Un problema común en las pruebas de conectores es el seguimiento del agua a lo largo del cable. Si el cable se enruta de manera diferente a la condición de instalación real, es posible que el resultado de la prueba no refleje el rendimiento real del campo.
Un buen aparato debe proporcionar condiciones de prueba estables, repetibles y fáciles de controlar en lugar de simplemente generar agua que gotea.
Los puntos de selección importantes incluyen:
Control de flujo preciso de 1 mm/min y 3 mm/min
Agujeros de goteo uniformes de 0,4mm
Rotación estable de la plataforma giratoria alrededor de 1 r/min
Función de inclinación de 15 ° confiable
Posicionamiento ajustable de la muestra
Sistema de circulación y filtración del agua
Construcción de acero inoxidable SUS304
Controlador programable de pantalla táctil
Ventana de observación para el monitoreo
Protecciones de seguridad para fugas y escasez de agua
Para los laboratorios que realizan pruebas repetidas en múltiples productos o lotes de producción, la automatización ayuda a reducir los errores del operador y mejora la consistencia.
En el desarrollo práctico de productos, las pruebas IPX1 e IPX2 suelen ser solo el primer paso de la verificación del recinto. Muchos productos también requieren niveles impermeables más altos o protección contra la entrada de polvo de acuerdo con la 60529 IEC y los estándares relacionados.
La industria LIB proporciona una gama completa de polvo IP y equipos de prueba impermeables, que incluyen:
Equipo de prueba impermeable
Equipo de prueba de ingreso de polvoLa industria LIB también fabrica cámaras de prueba de protección contra el polvo para pruebas IP5X e IP6X. Los sistemas típicos incluyen:
|  |

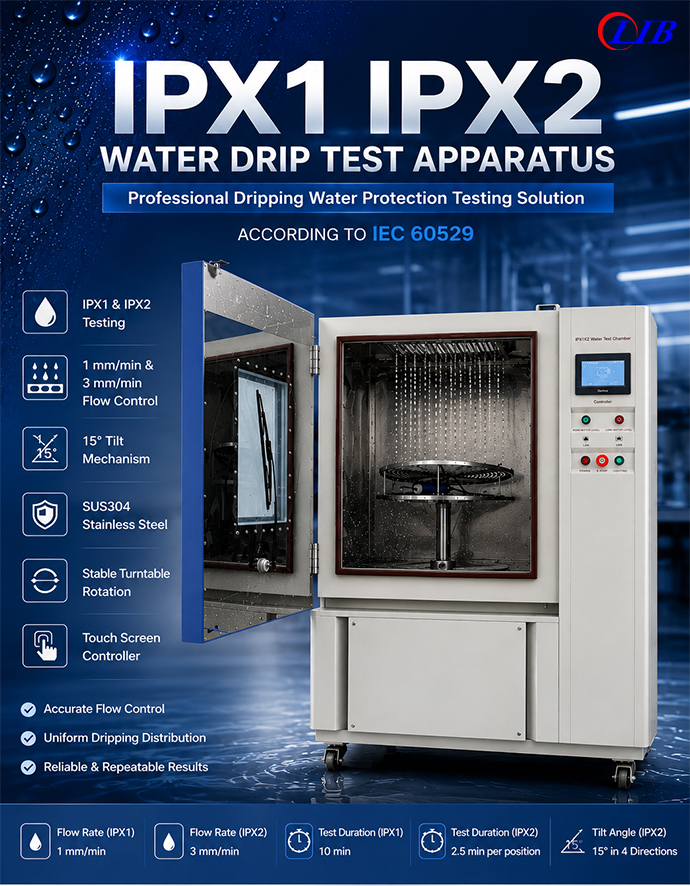

El aparato de prueba de goteo de agua IPX1 IPX2 DE LA INDUSTRIA LIB está diseñado para la simulación de goteo estable y el uso de laboratorio a largo plazo. El sistema admite pruebas IPX1 a 1 mm/min durante 10 minutos y pruebas IPX2 a 3 mm/min con cuatro posiciones de 15 °.
El aparato utiliza:
Agujeros de goteo de 0,4mm con espaciado de 20mm
Estructura de la mesa giratoria ajustable
Control de pantalla táctil a color programable
Sistema de la circulación y de la purificación del agua
SUS304 sala de trabajo de acero inoxidable y piezas de contacto con agua
Para los fabricantes de conectores y electrónicos, el control de flujo estable y el posicionamiento repetible ayudan a los ingenieros a comparar los diseños de sellado y la consistencia de producción con mayor eficacia.
La industria LIB se centra en equipos de prueba ambiental confiables para pruebas impermeables, a prueba de polvo, climáticas y de corrosión.
Por qué elegir la industria LIB:
Pruebas de 60529 IEC estables y precisas
Construcción de acero inoxidable SUS304
Tamaños de cámara personalizados disponibles
Controlador de pantalla táctil fácil de usar
Rendimiento confiable para pruebas continuas de laboratorio
Apoyo técnico profesional
3 años de garantía
Servicio de soporte de por vida
Ya sea probando conectores, productos electrónicos, productos de iluminación o equipos industriales, la industria LIB ayuda a los clientes a mejorar la confiabilidad del producto con soluciones completas de prueba de polvo y impermeabilidad IP.
Póngase en contacto con la industria LIB para obtener equipos de prueba ambiental personalizados y soporte técnico profesional.
Los productos comunes incluyen recintos eléctricos, conectores, iluminación LED, dispositivos domésticos inteligentes, equipos médicos, sensores, adaptadores de corriente y productos electrónicos de interior expuestos a la condensación o al goteo de agua.
Sí. La industria LIB suministra sistemas de prueba de entrada de polvo e impermeables de IP completos, incluidos equipos IPX1-IPX8 impermeables, cámaras de polvo IP5X/IP6X, cámaras de arena y polvo, y sistemas integrados de prueba de confiabilidad ambiental.
El posicionamiento inadecuado del cable puede crear caminos de agua poco realistas y producir resultados inexactos. La Configuración de la prueba debe coincidir con las condiciones de instalación previstas siempre que sea posible.
