Características y Ventajas del Equipo de Pruebas IPX9K
1. Se utiliza una combinación de calor, entrada de agua y alta presión para medir el efecto de degradación en sellos, conectores, cables y equipos de montaje. El sistema proporcionapresión de agua de hasta 8000–10000 kPa, temperatura de pulverización ajustable hasta +88°C, ycuatro ángulos de pulverización fijos (0°, 30°, 60°, 90°)para simular condiciones extremas de limpieza y operación del mundo real.
2. Buen rendimiento de sellado, y el limpiaparabrisas está instalado en la puerta para facilitar la observación de la situación de prueba. Esteequipo de pruebas de lluviacuenta con unventana de observación de vidrio aislante de doble capa, uncerradura electromagnética de puertay unestructura de sellado resistente a alta presión, asegurando una presión interna estable y un funcionamiento seguro durante las pruebas IPX9K continuas.
3. Mayor precisión: el orificio de la boquilla adopta tecnología de procesamiento láser, que tiene mayor precisión. Lasboquillas de acero inoxidable de Ø0.8 mmestán perforadas con láser para mantener una estricta precisión dimensional, permitiendo la entrega de chorro de agua conforme a80–100 bary mejorando la repetibilidad de la prueba.
4. El control de presión de flujo utiliza una válvula solenoide para controlar el flujo y la presión, y un caudalímetro digital indica el flujo. El sistema mantiene uncaudal de agua de 14–16 L/mincon monitoreo digital en tiempo real, permitiendo un ajuste preciso y un control estable durante todo el ciclo de prueba IPX9K.
Especificaciones del equipo de pruebas IPX9K
Modelo |
R9K-1200 |
Dimensiones internas (mm) |
1000*1200*1000 |
Dimensiones totales (mm) |
1250*1700*2050 |
Volumen interior (L) |
1200 |
Ángulo de pulverización de agua |
0°, 30°, 60°, 90° |
Temperatura de pulverización de agua |
Ambiente ~ +88℃ (Ajustable) |
Boquilla de pulverización |
Cuatro, 30 segundos cada posición |
Distancia desde la pulverización de agua a las muestras |
10~15cm |
Presión del agua |
8000-10000 Kpa (Ajustable) |
Caudal de agua |
14L-16L/min |
Velocidad de la plataforma de prueba |
5±1 r.p.m |
Altura de la plataforma de prueba |
200-400 nm (Ajustable) |
Diámetros de la plataforma de prueba |
600mm |
Elementos calefactores |
calentador de nicromo |
Controlador |
Controlador de pantalla táctil LCD a color programable, conexión Ethernet |
Cerradura de la puerta |
Cerradura electromagnética |
Sistema de suministro de agua |
Tanque de almacenamiento de agua; Bomba de refuerzo; Suministro automático de agua; Sistema de purificación de agua; |
Dispositivo de seguridad |
Protección contra sobretemperatura; Protección contra sobrecorriente;
Protección contra escasez de agua; Protección contra fugas a tierra; Protección de secuencia de fase
|
Material exterior |
Placa de acero con recubrimiento protector |
Material interior |
acero inoxidable SUS304 |
Ventana de observación |
Vidrio aislante de doble capa con limpiaparabrisas |
Aplicación de la cámara de pruebas IPX9K
IPX9K es la clasificación de impermeabilidad más alta que cumple con el estándar IEC60529 actualmente, y la cámara de pruebas IPX9K también puede realizar pruebas según ISO 20653, DIN 40050-9, etc.
La cámara de pruebas IPX9K se utiliza ampliamente en automoción, electrónica, aeroespacial, etc. Los productos de estos campos deben someterse a pruebas IPX9K para verificar su sellado y protección bajo condiciones de choque de agua a alta presión. ExploreEquipo de pruebas IPX4para pruebas de nivel inferior.
Detalles del equipo de pruebas IPX9K
|
 |
|
|

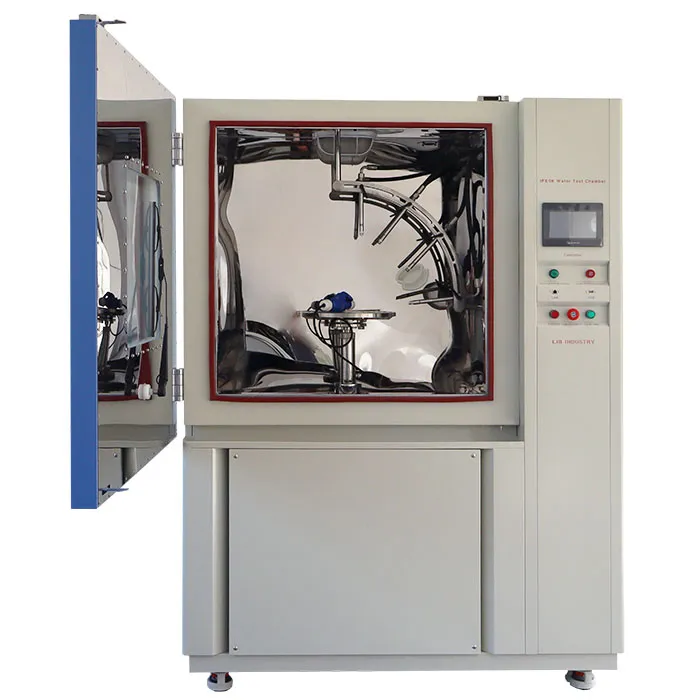

Acero inoxidable SUS304, la cámara sellada resiste la corrosión y garantiza durabilidad bajo condiciones de pulverización continua a alta presión. |

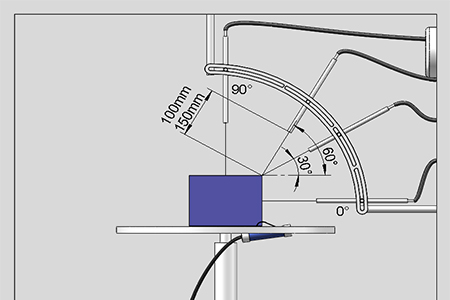

4 boquillas de precisión de acero inoxidable (Ø0.8 mm) colocadas a 0°, 30°, 60° y 90°, que emiten chorros de agua de hasta 80–100 bar y 80 ℃. |
 |
 |
|
|
Un diseño de circuito cerrado con filtración, manteniendo una presión y temperatura de agua estables para pruebas IPX9K repetibles. |

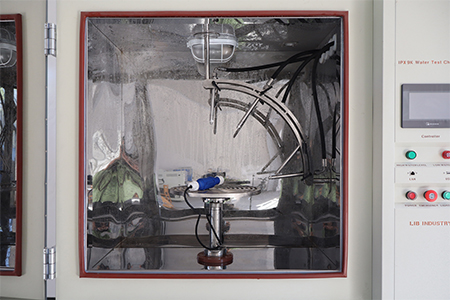

Plataforma giratoria de alta resistencia con interfaz eléctrica sellada, que permite realizar pruebas con alimentación de forma segura en las muestras durante la rotación. |
Principio de funcionamiento del equipo de pruebas IPX9K
Antes de la prueba, la muestra se coloca en la plataforma giratoria con orificios roscados M6 diseñados para sujetar la muestra con tornillos. Cuando se pone en marcha el equipo de pruebas IPX9K, el flujo de agua es controlado por el manómetro y el caudalímetro, y un conector de alimentación impermeable en la plataforma giratoria energiza la pieza de prueba.
El agua se pulveriza desde cuatro ángulos de 0°, 30°, 60° y 90° respectivamente durante 30 segundos en la cámara de pruebas IPX9K. y las pruebas de pulverización de agua se realizan a alta presión (8000-10000 Kpa), alta temperatura (+88°C) y caudales de agua de 14-16 L/min, para probar la resistencia a la penetración de agua de los productos.
¿Cómo elegir una cámara de prueba impermeable IPX9K adecuada?
Según el tamaño y número de piezas de prueba, seleccione el tamaño adecuado del equipo de pruebas IPX9K, el modelo R9K-1200 con un volumen interior de 1200 L que puede satisfacer la mayoría de las piezas de prueba, mientras tanto puede personalizar cualquier tamaño.
Capaz de realizar pruebas estándar autorizadas: la cámara de vapor IPX9K opcional puede cumplir con más estándares y niveles de protección, incluidos ISO 20653, IPX1K a IPX6K, IPX1 a X8, SAE J 575, JIS D 0203, GMW16001, MIL STD 810 y más.
Sistema de ciclo de agua: una serie de tuberías de agua están dispuestas en el probador IPX9K para formar un sistema de circulación de agua, lo que reduce en gran medida el consumo de agua.
Los ingenieros de la industria LIB pueden ayudar a seleccionar o personalizar la solución IPX9K más adecuada según el tamaño de su producto, las normas de prueba y el diseño del laboratorio. Deje sus requisitos y nuestros ingenieros le responderán con una recomendación personalizada en un plazo de 1 a 3 horas.
