Las tecnologías de Captura, Utilización y Almacenamiento de Carbono (CCUS) requieren vías de mineralización permanentes y escalables para convertir el dióxido de carbono capturado en productos estables. En la investigación del hormigón, el curado por carbonatación con CO2 ofrece un doble beneficio: secuestra permanentemente el dióxido de carbono como minerales sólidos de carbonato de calcio, a la vez que mejora la resistencia mecánica temprana, refina la estructura porosa y reduce la absorción de agua en los conglomerantes cementantes, los áridos reciclados de hormigón (RCA) y subproductos industriales como la escoria de acero.
Salvar la brecha entre una reacción química prometedora y un proceso de fabricación escalable requiere un control preciso de laboratorio. Un equipo específicoCO2 Carbonation Curing Chamberproporciona el entorno controlado y reproducible necesario para evaluar formulaciones de ligantes, optimizar la difusión de gases y cuantificar con precisión la captura de carbono.
Esta guía exhaustiva desglosa los mecanismos químicos, los parámetros ambientales críticos, las normas de ensayo (EN 12390-12, ISO 1920-12, RILEM CPC-18R1), los flujos de trabajo experimentales y las soluciones de equipamiento llave en mano de LIB Industry.
Para diseñar experimentos de CCUS significativos, los investigadores deben distinguir el curado por carbonatación controlado a edad temprana de la meteorización natural pasiva.
Carbonatación natural |
Curado acelerado con CO2 |
Exposición pasiva, ambiental |
Tratamiento controlado, a edad temprana |
Baja concentración de CO2 (~0,04 %) |
Alta concentración de CO2 (1 % a 20 %) |
Requiere de meses a años |
Requiere de minutos a 72 horas |
Reduce el pH, riesgo de corrosión de las armaduras en hormigón armado |
Densifica la matriz, aumenta la resistencia temprana y secuestra CO2 |
La carbonatación natural ocurre de forma pasiva cuando el CO2 atmosférico (~0,04 %) se difunde en el hormigón endurecido durante meses o años. Reacciona con los productos de hidratación, reduciendo el pH de la solución porosa de más de 12,5 a menos de 9,0. En el hormigón armado, esta pérdida de alcalinidad despasiva el acero embebido, lo que hace que la carbonatación natural sea una preocupación de durabilidad para las estructuras maduras.
El curado por carbonatación es un proceso de fabricación intencionado y en etapas tempranas que se aplica a materiales cementantes frescos, desmoldados o preacondicionados. Al exponer la matriz a concentraciones elevadas de CO2 bajo humedad relativa y temperatura controladas, el dióxido de carbono se disuelve rápidamente en el agua porosa para formar minerales sólidos de carbonato.
|
Conclusión clave Los resultados del curado por carbonatación nunca deben sustituirse directamente en las predicciones de vida útil sin modelos de correlación validados, ya que la mineralización en etapa temprana altera intencionadamente la evolución microestructural inicial del material. |
El curado por carbonatación convierte el dióxido de carbono gaseoso en fases minerales sólidas mediante reacciones acuosas de disolución y precipitación:
Ca(OH)2 + CO2 →(H2O)→ CaCO3 + H2O
C-S-H + x CO2 →(H2O)→ C-S-H (empobrecido en calcio) + x CaCO3 + y H2O
Surgen vías adicionales al tratar materiales que contienen magnesio o hierro, como compactos de escoria de acero y ligantes alternativos con bajo contenido de clínker.
Parámetro |
Rango objetivo |
Por qué es importante |
Equilibrio de humedad |
50 % – 70 % HR |
Demasiado seco: no hay película acuosa para la disolución del CO2. Demasiado húmedo: los poros se llenan de agua, bloqueando la difusión del gas. |
Control de temperatura |
20 °C – 40 °C |
Regula la solubilidad del gas y las velocidades de precipitación mineral. |
Concentración de CO2 y circulación del gas |
Depende del proceso |
Impulsa el gradiente de concentración sin estancamiento localizado. |
Parámetro / Protocolo |
Rangos de investigación y cribado |
Norma EN 12390-12 |
Norma ISO 1920-12 |
Objetivo principal |
Optimización del proceso y cribado de captura de CO2 |
Comparación de resistencia a la carbonatación |
Perfilado de profundidad de carbonatación para clases de hormigón |
Concentración de CO2 |
1 % a 20 % en volumen |
3,0 % ± 0,5 % |
3,0 % ± 0,5 % |
Temperatura |
20 °C a 40 °C |
20 °C ± 2 °C |
22 °C ± 2 °C (Clima cálido: 27 °C ± 2 °C) |
Humedad relativa |
50 % a 70 % HR |
57 % ± 3 % HR |
55 % ± 5 % HR (Clima cálido: 65 % ± 5 % HR) |
Duración de la exposición |
Minutos a 72 horas |
28 días de curado + 14 días de acondicionamiento |
Intervalos de ciclos variables |
Punto final principal |
Aumento de Pmax, captura (g CO2/kg), refinamiento de poros |
Profundidad de carbonatación (dk) mediante rociado con indicador |
Seguimiento comparativo del frente de carbonatación |
Un flujo de trabajo de laboratorio disciplinado evita que las variaciones de preacondicionamiento o los efectos de carga de la cámara distorsionen los datos de rendimiento de la carbonatación.
1. Definir el objetivo y preparar réplicas (≥3 muestras por grupo)
2. Registrar la línea base inicial (relación de mezcla, densidad en verde, masa seca)
3. Estandarizar el preacondicionamiento (igual HR/pérdida de humedad)
4. Programar la cámara y ejecutar el curado (CO2, temperatura, HR, flujo de gas)
5. Monitoreo continuo y registro de datos in situ
6. Caracterización posterior al curado (captura, profundidad, resistencia, XRD)
Espaciado de probetas y flujo de aire: Mantener al menos de 20 mm a 50 mm de espacio libre alrededor de cada probeta dentro de la cámara. El apilamiento denso bloquea la circulación del gas, lo que da lugar a frentes de carbonatación desiguales.
Balance de masa corregido por humedad: Un aumento rápido de masa durante el curado no demuestra automáticamente el secuestro de carbono. Los cambios de masa deben corregirse por evaporación o condensación de agua mediante análisis termogravimétrico (TGA) o análisis de combustión elemental.
Precisión del rociado con indicador (RILEM CPC-18R1): Al medir la profundidad de carbonatación, rocíe una superficie recién fracturada con una solución de fenolftaleína al 1 % en alcohol. Registre al menos de 3 a 5 puntos de profundidad por borde con precisión de 0,2 mm, distinguiendo la zona púrpura no carbonatada (pH > 10,0) de la zona carbonatada incolora.
El curado por carbonatación controlada se aplica en varias vías clave estructurales y de materiales:
Unidades de hormigón prefabricado |
Escoria de acero y subproductos |
Áridos reciclados |
La alta resistencia temprana permite el desmoldeo rápido |
Convierte residuos en carbonatos estructurales |
Densifica el revestimiento de mortero poroso |
• Unidades de mampostería de hormigón prefabricado (CMU): La exposición a edad temprana a CO2 elevado permite un rápido desarrollo de resistencias, acortando los ciclos de desmoldeo y reduciendo los requisitos energéticos del curado al vapor.
• Compactos de escoria de acero y residuos industriales: Los compactos de escoria con alto contenido de calcio/magnesio adquieren integridad estructural a medida que los carbonatos unen las partículas minerales sueltas en una matriz sin depender del cemento Portland tradicional.
• Mejora de áridos reciclados de hormigón (RCA): La carbonatación de residuos de hormigón triturado densifica el revestimiento de mortero poroso adherido, reduciendo la absorción de agua y mejorando la adherencia mecánica cuando se reutiliza en nuevas mezclas de hormigón.

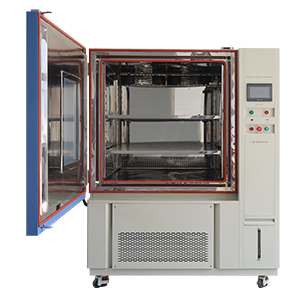

Las cámaras ambientales estándar carecen de los sellos herméticos, los enclavamientos de seguridad y los sistemas de control por infrarrojo no dispersivo (NDIR) necesarios para una investigación precisa de la carbonatación.
Parámetro operativo |
Cámara estándar de temperatura/humedad |
Cámara de curado por carbonatación con CO2 de LIB |
Rango de concentración de CO2 |
Ambiente (solo ~0,04 %) |
0 % a 20 % (control mediante sensor NDIR) |
Rango de temperatura |
-20 °C a +100 °C |
-60 °C a +150 °C (precisión ±0,5 °C) |
Rango de humedad |
20 % a 98 % HR |
10 % a 98 % HR (precisión ±1,0 % a ±1,5 % HR) |
Sistema de manejo de gases |
Ventilación abierta / no sellado |
Espacio de trabajo hermético, purga automática y válvula de alivio de presión |
Material del espacio de trabajo |
Acero inoxidable estándar |
Acero inoxidable resistente a la corrosión grado SUS304 |
Enclavamientos de seguridad |
Corte por sobrecarga térmica |
Alarma de sobrepresión, detección de fugas de CO2, bloqueos de puerta enclavados |
La selección de equipos de ensayo especializados requiere un socio de ingeniería con experiencia comprobada en fabricación y soporte llave en mano completo.
Fundada en 2009, Xi'an LIB Environmental Simulation Industry es un fabricante y proveedor global de cámaras de ensayo ambiental. LIB ofrece soluciones llave en mano, desde el diseño estructural personalizado y la integración de gases hasta la entrega, instalación, calibración y formación de operadores.
• Suite integral de ensayos: LIB fabrica cámaras de temperatura/humedad, cámaras de ensayo de carbonatación con CO2, sistemas de niebla salina, cámaras de intemperismo y salas ambientales personalizadas tipo walk-in.
• Garantía de calidad: Todas las cámaras LIB se someten a una rigurosa inspección funcional, calibración multipunto de sensores y puesta en marcha continua antes del envío.
• Garantía líder en la industria: Todo el equipo LIB está respaldado por una garantía completa de 3 años y soporte técnico y servicio de por vida.
|
 |
• Control NDIR de CO2 de precisión: Los sensores infrarrojos no dispersivos monitorean continuamente las concentraciones de CO2 hasta el 20 % sin consumo de gas, accionando las válvulas solenoides de inyección automatizadas.
• PLC programable multiparamétrico: La interfaz de pantalla táctil muestra curvas en tiempo real para el porcentaje de CO2, la temperatura y la humedad relativa, con registro completo de datos CSV mediante conectividad USB y Ethernet.
• Arquitectura de seguridad integrada: Las válvulas automáticas de alivio de sobrepresión, las alarmas de fugas de gas y la purga forzada de aire ambiente antes de la apertura de la puerta protegen al personal del laboratorio.
Para respaldar la investigación integral de CCUS, la evaluación de durabilidad del hormigón y los ensayos ambientales multifactoriales, LIB Industry ofrece un portafolio completo de equipos de ensayo ambiental complementarios:
|
Cámara de ensayo de hielo-deshielo rápido para hormigón
|
|
|
|
|
Un laboratorio de ingeniería civil de una universidad que realizaba investigaciones de CCUS con compactos de escoria de acero y áridos reciclados de hormigón necesitaba una cámara ambiental capaz de ejecutar perfiles estables de curado por carbonatación con un 20 % de CO2, manteniendo un estricto control térmico del 60 % de HR y 30 °C.
1. Instalación in situ y conexión de la línea de gas
2. Prueba de estanqueidad por caída de presión y calibración del sensor NDIR
3. Mapeo multipunto de temperatura y humedad en los estantes de probetas
4. Formación práctica del equipo de investigación en la ejecución de pasos del programa
5. Aprobación final y activación de la garantía de 3 años
Utilizando la cámara de carbonatación con CO2 de LIB, el equipo de investigación logró tasas de captura mineralizada reproducibles (>8 % de ganancia de masa por CO2) en compactos de escoria de acero en ciclos de 24 horas. El registro automatizado de datos permitió una clara correlación entre la estabilidad de la HR de la cámara y la profundidad del frente de carbonatación.
"La estabilidad de la cámara de LIB durante largos ciclos de carbonatación de 72 horas fue crucial para nuestro modelado de captura de CCUS. Las funciones automatizadas de purga de gas y alivio de seguridad dieron a nuestro equipo total confianza al operar con concentraciones elevadas de CO2." |
P1: ¿Cuál es la principal diferencia entre el curado por carbonatación y la carbonatación natural?
El curado por carbonatación es un tratamiento rápido y controlado en etapa temprana (que utiliza de 1 % a 20 % de CO2) aplicado a materiales frescos o desmoldados para acelerar el aumento de resistencia y mineralizar el dióxido de carbono. La carbonatación natural es un proceso lento y pasivo impulsado por el aire ambiente (~0,04 % de CO2) durante años, que puede despasivar el acero en el hormigón armado maduro.
P2: ¿Por qué es crítico el control de la humedad durante los experimentos de carbonatación?
El dióxido de carbono debe disolverse en el agua porosa para reaccionar con las fases de calcio. Si la humedad relativa es demasiado baja (<40 % HR), los poros se secan y la reacción se detiene. Si la humedad es demasiado alta (>80 % HR), el agua llena la red porosa, restringiendo severamente la difusión del gas CO2. La ventana óptima es generalmente del 50 % al 70 % de HR.
P3: ¿Cómo se mide con precisión la captura de CO2 en probetas curadas?
La captura neta se puede calcular mediante el balance de masa, pero los datos gravimétricos deben corregirse por pérdida o ganancia de agua. Para una verificación precisa, los investigadores combinan el cambio de masa con el análisis termogravimétrico (TGA) o el análisis de combustión elemental para medir directamente la masa de mineral carbonatado.
P4: ¿Puede LIB personalizar las cámaras de carbonatación con CO2 para probetas a gran escala?
Sí. LIB ofrece volúmenes de trabajo personalizados, desde unidades compactas de sobremesa hasta salas de ensayo ambiental tipo walk-in, completas con estanterías de alta resistencia para probetas, inyección de gas multizona y accesos personalizados para cables/sensores.
Acelerar la investigación en carbonatación requiere un control preciso de las concentraciones de gases, la dinámica térmica y la humedad relativa. Asociarse con LIB Industry proporciona a su laboratorio equipos fiables, registro de datos trazable y soporte llave en mano.
Póngase en contacto con LIB Industry hoy mismo para consultar con un especialista en ensayos ambientales, recibir fichas técnicas o solicitar un presupuesto personalizado adaptado a su programa de investigación.
