¿Qué es la ducha UL 50E?

Ⅰ 、 Introducción a la norma UL 50E

UL 50E es el estándar de certificación UL para consideraciones ambientales de recintos de equipos eléctricos. La Norma cubre los requisitos ambientales estructurales y de rendimiento adicionales de los recintos para equipos eléctricos con consideraciones ambientales. El estándar es aplicable a los mercados de Estados Unidos, México y Canadá.

La norma UL 50E se aplica a los recintos de equipos eléctricos instalados y utilizados en ubicaciones no peligrosas de acuerdo con la Parte I del Código Eléctrico Canadiense CSA C22.1 y el Código Eléctrico Nacional NFPA 70. El reglamento del NOM-001-SEDE de ducha eléctrico mexicano UL 50E es el siguiente:

1) Recintos para lugares interiores, tipos 1, 2, 5, 12, 12K y 13;

2) para lugares Carcasas interiores o exteriores, tipos 3, 3R, 3S, 4, 4X, 6 y 6P.

UL 50E cubre la estructura ambiental adicional y los requisitos de rendimiento del recinto. Los Requisitos generales para los recintos están contenidos en las normas CSA C22.2 N. ° 94,1, UL 50 y NMX-J-235/1-ANCE o junto con esta norma para productos de uso final.


La prueba UL 50E incluye las siguientes pruebas: prueba de goteo, prueba de lluvia, prueba de polvo, prueba de formación de hielo externa, prueba de manguera, protección contra la corrosión interior, protección contra la corrosión al aire libre, prueba de inmersión, prueba de presión, prueba de exclusión de aceite, prueba de lavadora, prueba de entrada de varilla, prueba de desalineación, exposición al agua y prueba de inmersión. Este artículo solo analiza la exposición al agua y la prueba de inmersión en el estándar UL 50E, introduciendo la ducha UL 50E.

Arse el principio de funcionamiento de la ducha UL 50E

La función principal delDucha UL 50EEs probar las propiedades físicas y otras propiedades relacionadas de productos electrónicos, eléctricos, lámparas, gabinetes eléctricos, componentes eléctricos y otros productos bajo condiciones climáticas lluviosas simuladas. Después de la prueba, a través de la verificación para determinar si el rendimiento del producto cumple con los requisitos, con el fin de facilitar el diseño, la mejora, la verificación y la inspección de fábrica del producto.


La ducha UL 50E simula principalmente varias condiciones de lluvia natural, incluyendo el tamaño, la velocidad, la lluvia, el ángulo de la lluvia, etc., para rociar el producto probado.

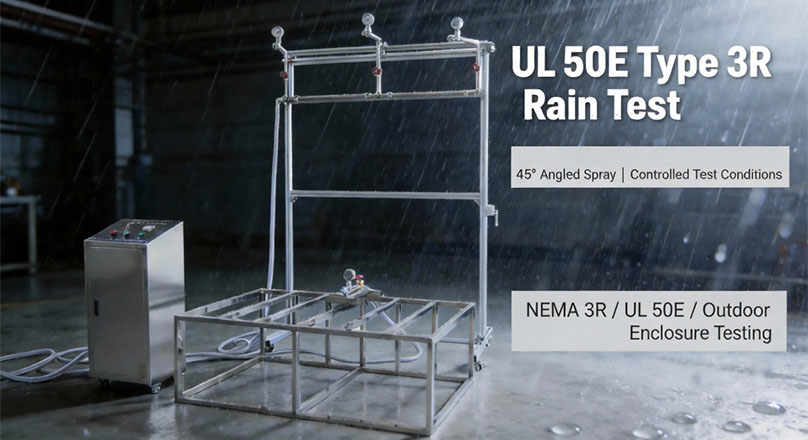

La ducha UL 50E generalmente consta de lo siguiente:

1. sistema de suministro de agua: responsable de proporcionar una fuente de agua limpia y estable, y controlar la presión del agua y la velocidad del flujo de agua a través de la presión que regula la ducha UL 50E.

2. Sistema de pulverización de agua: consiste en una serie de cabezales de rociadores cuidadosamente diseñados para garantizar que la distribución y las características de las gotas de lluvia cumplan con los requisitos estándar.

3. Sistema de Control: utilizado para establecer y controlar los parámetros de la prueba de lluvia, como el tiempo de lluvia, lluvia, etc., y monitoreo y registro en tiempo real de los datos de la prueba.


En el trabajo, el agua se entrega a través del sistema de suministro de agua a la boquilla y luego se rocía de una manera específica para formar una lluvia simulada. El producto probado se coloca en una ducha UL 50E fija en la sala de lluvia y se rocía con agua de lluvia. Al controlar diferentes parámetros, se pueden simular diferentes intensidad y tipos de lluvia.

Ⅲ, parámetros técnicos de la ducha UL 50E

1. Número de boquillas y ángulo de inyección, el ángulo de inyección es de 45 °.

2. Presión de pulverización de agua, generalmente 34.5Kpa o ajustable para cumplir con diferentes requisitos de prueba.

3. La altura de la Unión de la columna de agua de la boquilla es ajustable, el rango puede ser de 300mm a 1200mm o 1000mm a 2000mm.

4. El Tiempo de prueba es ajustable y se puede ajustar de 0 a 99999,9 minutos.

5. El material de soporte puede estar formado material de aluminio o perfil de aluminio industrial, y la base estar equipada con rueda de freno de correa universal.

6. Estructura y Función: La ducha UL 50E puede incluir componentes como Cabezales de rociadores, soportes, manómetros, etc. El espaciado y el diseño de la estructura de los cabezales de rociadores deben cumplir con los requisitos gráficos específicos de la norma UL.


Ⅳ, campo de aplicación de la ducha UL 50E

1. productos electrónicos y eléctricos

Incluyendo teléfonos móviles, computadoras, tabletas, cargadores, carcasas eléctricas, etc., para garantizar que estos productos puedanTodavía funcionan normalmente en un ambiente húmedo, para evitar cortocircuitos, fallas y otros problemas causados por el agua.

Piezas 2. Auto

Los faros de los automóviles, las luces traseras, los salpicaderos, los sensores, las unidades de control electrónico y otros componentes deben tener un buen rendimiento impermeable para adaptarse a las diversas condiciones climáticas.

3. equipo al aire libre

Las luces de las calles, las cámaras de vigilancia, los equipos de comunicación, los paneles solares y otros equipos al aire libre a menudo están expuestos al ambiente de la lluvia, a través de la prueba de lluvia pueden verificar su capacidad de protección.

4. aeroespacial

Las partes de las aeronaves, las carcasas de las naves espaciales, etc., requieren una resistencia al agua muy alta, y las duchas UL 50E ayudan a garantizar que mantengan un funcionamiento normal en condiciones climáticas adversas.

Ⅴ 、 Precauciones para usar la ducha UL 50E

1. Preparación de la muestra

Antes de realizar la prueba de lluvia, la muestra debe instalarse y asegurarse correctamente para asegurarse de que la muestra no se mueva o se dañe durante la prueba. Al mismo tiempo, la muestra debe limpiarse y secarse para evitar la influencia de las impurezas y la humedad en los resultados de la prueba.


2. Calibrar la ducha UL 50E

Los componentes clave de la ducha UL 50E, como la boquilla, el sensor de presión de agua y el medidor de flujo, se calibran regularmente para garantizar la precisión y confiabilidad de los parámetros de prueba.

3. Realizar operaciones seguras

Al usar la ducha UL 50E, el operador debe usar el equipo de protección adecuado, como guantes, gafas, etc. Al mismo tiempo, debemos cumplir estrictamente con los procedimientos operativos para prevenir accidentes.
