Introducción: Por qué las pantallas exteriores necesitan pruebas fiables de rociado de lluviaLas pantallas exteriores están diseñadas para funcionar en entornos adversos, incluyendo lluvia intensa, salpicaduras de la calle, agua de limpieza, polvo, cambios de temperatura y exposición prolongada al aire libre. Aunque un gabinete pueda parecer completamente sellado, el agua aún puede entrar a través de puntos débiles como prensaestopas, conectores, puertas de servicio, aberturas de ventilación, sujetadores y juntas de módulos.
UnaCámara de prueba de rociado de lluviaproporciona un método controlado para simular condiciones reales de lluvia y exposición al agua, ayudando a los ingenieros a verificar el rendimiento de sellado del gabinete, validar los niveles de protección IP, identificar rutas de fuga y mejorar la confiabilidad del producto antes de la instalación en campo.
Este artículo explica qué es una cámara de prueba de rociado de lluvia, cómo funciona, qué normas de prueba de impermeabilidad se aplican, cómo seleccionar el equipo adecuado y cómoLIB Industryofrece soluciones profesionales de pruebas de impermeabilidad IP para pantallas exteriores y productos electrónicos.
La confiabilidad de la impermeabilidad es crítica para los equipos electrónicos exteriores. Una falla en la pantalla causada por la humedad puede provocar distorsión de imagen, interrupción de la comunicación, problemas de seguridad eléctrica, corrosión y costosos mantenimientos.
En la práctica, las fugas más difíciles rara vez son causadas por grandes aberturas. Provienen de pequeñas debilidades de diseño: agua que viaja a lo largo de cables, se acumula detrás de sellos o se filtra a través de huecos abiertos por la repetida expansión y contracción térmica. Un gabinete de pantalla puede incluso pasar una inspección visual y aún así permitir la entrada de humedad a través de una junta mal comprimida, un conector instalado incorrectamente, una tira de sellado dañada o un panel de gabinete desalineado.
Puntos comunes de entrada de agua a verificar durante la revisión del diseño:
Costuras del gabinete y juntas de paneles
Puertas de acceso traseras
Puntos de entrada de cables
Conectores y terminales
Estructuras de ventilación
Orificios de montaje
Materiales de sellado envejecidos
Una vez que la humedad entra, no permanece inofensiva por mucho tiempo:
| Riesgo de exposición al agua | Posible falla |
|---|---|
| Humedad interna | Cortocircuito o falla eléctrica |
| Corrosión del conector | Interrupción de la señal |
| Acumulación de agua | Daño de componentes |
| Degradación del sello | Vida útil reducida |
| Daño del aislamiento | Riesgos de seguridad |
Para pantallas LED exteriores, pantallas de información de tráfico, pantallas publicitarias y monitores industriales, el rendimiento de impermeabilidad afecta directamente la estabilidad operativa y los costos de mantenimiento, razón por la cual un proceso de prueba profesional, en lugar de una verificación visual única, es lo que realmente detecta estos riesgos ocultos antes de la instalación.
La clasificación IP (Ingress Protection) definida porIEC 60529es el marco estándar utilizado para evaluar esto. Para la protección contra el agua, los niveles comunes son IPX3 (rociado oscilante, para exposición a la lluvia), IPX4 (salpicaduras de agua, para equipos exteriores en general), IPX5 (chorro de agua, para entornos de limpieza) e IPX6 (chorro de agua potente, para exposición intensa al agua). Elegir el correcto importa: un producto que solo ve lluvia normal necesita un método de verificación diferente al equipo que se lava con manguera durante el lavado o mantenimiento.

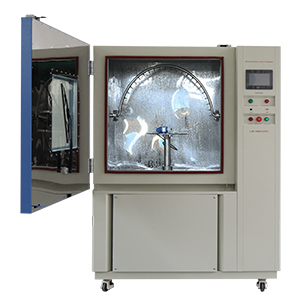

UnaCámara de prueba de rociado de lluviaes un sistema de pruebas ambientales diseñado para simular condiciones de lluvia, rociado y salpicaduras de agua en condiciones controladas de laboratorio. A diferencia de las pruebas manuales con manguera, que tienden a producir resultados inconsistentes, una cámara de rociado de lluvia controla las variables que realmente determinan el resultado: caudal de agua, ángulo de rociado, distancia de rociado, duración de la prueba, movimiento de la muestra y presión del agua, para que los ingenieros puedan repetir las mismas condiciones en diferentes diseños de producto y comparar resultados de manera justa.
Cómo funciona:El agua se suministra desde un tanque de circulación, la bomba la entrega a los tubos o boquillas de rociado, el sistema de rociado forma el patrón de agua requerido, la muestra recibe una exposición controlada, y luego los ingenieros evalúan las fugas, la función y la condición interna una vez completada la prueba.
Una cámara típica está construida con algunos componentes centrales:
Componente |
Función |
Boquilla de rociado o tubo oscilante |
Genera el rociado de agua especificado |
Plato giratorio |
Asegura una exposición uniforme de la muestra |
Sistema de control de flujo |
Mantiene condiciones estables de agua |
Tanque de circulación de agua |
Soporta pruebas continuas |
Sistema de filtración |
Previene el bloqueo de boquillas |
Ventana de observación |
Permite monitoreo durante la prueba |
Interfaz de alimentación a prueba de agua |
Soporta pruebas funcionales con alimentación |
Un diseño de cámara confiable es lo que mantiene los resultados repetibles y consistentes entre laboratorios; sin él, dos laboratorios que prueben el "mismo" producto pueden terminar con conclusiones diferentes de aprobación/rechazo.
Una prueba de rociado de lluvia no se trata solo de rociar agua sobre un producto. La preparación, las condiciones de prueba y el método de evaluación determinan si el resultado refleja realmente el rendimiento en el mundo real.
Antes de la prueba, la muestra debe mantenerse en su condición de producción normal: juntas y sujetadores estándar, cables y conectores instalados como estarían en campo, orientación de montaje original y una verificación funcional de línea base de antemano. Deben evitarse trucos de sellado temporales que enmascaren debilidades, ya que anulan el propósito de la prueba.
A partir de ahí, el proceso generalmente sigue cuatro pasos. Primero, los ingenieros seleccionan la norma requerida: pruebas IPX de IEC 60529, pruebas de impermeabilidad automotriz ISO 20653 o un requisito específico del cliente. Segundo, establecen los parámetros de prueba: caudal de agua, ángulo de rociado, distancia, duración de exposición y velocidad de rotación de la muestra. Tercero, la cámara realiza la exposición real al agua desde las direcciones requeridas, mientras los ingenieros monitorean el funcionamiento de la pantalla, la estabilidad de la imagen, las señales de comunicación y cualquier fuga visible. Finalmente, completan la evaluación de impermeabilidad: verifican rastros de agua interna, verifican la función eléctrica, prueban el aislamiento, inspeccionan los sellos y rastrean la ruta de falla si el agua entró. El objetivo no es solo un resultado de aprobación/rechazo; es comprender exactamente dónde y por qué el agua ingresó al producto.
Para pantallas exteriores y gabinetes electrónicos, dos normas se presentan con mayor frecuencia:IEC 60529 and ISO 20653.
IEC 60529 define el sistema de clasificación de protección IP para gabinetes eléctricos y electrónicos, donde el segundo dígito de un código IP representa el nivel de protección contra la entrada de agua.
Clasificación IP |
Método de prueba |
Parámetros principales |
Aplicación típica |
IPX3 |
Rociado oscilante |
Ángulo de rociado de hasta ±60° desde la vertical |
Pantallas exteriores, equipos de iluminación |
IPX4 |
Salpicaduras de agua |
Rociado desde múltiples direcciones |
Productos electrónicos exteriores |
IPX5 |
Chorro de agua |
Boquilla de 6.3 mm, 12.5 L/min |
Equipos expuestos a chorros de agua |
IPX6 |
Chorro de agua potente |
Boquilla de 12.5 mm, 100 L/min |
Entornos exteriores intensos |
Para los fabricantes de pantallas exteriores, IPX3 e IPX4 cubren el caso cotidiano: lluvia y salpicaduras de agua.
Las pantallas montadas en vehículos y los componentes electrónicos automotrices se rigen porISO 20653, que añade pruebas de agua a mayor presión además de las pruebas IP estándar: IPX4K (salpicaduras de agua a presión) para componentes exteriores automotrices, IPX6K (chorro de agua a alta presión) para sistemas electrónicos montados en vehículos, e IPX9K (limpieza a alta temperatura y alta presión) para piezas expuestas al lavado. Estos se presentan rutinariamente para pantallas de vehículos, equipos de carga, sensores automotrices y módulos de control electrónico. Como siempre, los ingenieros deben confirmar la versión exacta de la norma y los parámetros requeridos en la especificación del producto en lugar de asumir.
Ambos sistemas verifican la impermeabilidad, pero simulan condiciones diferentes: las cámaras de rociado de lluvia reproducen lluvia y salpicaduras (IPX3/IPX4), mientras que las cámaras de chorro de agua reproducen impacto directo a alta presión (IPX5/IPX6). Una pantalla de información en carretera necesita principalmente pruebas de lluvia y salpicaduras; un módulo electrónico de vehículo que pasa por un lavado de autos necesita pruebas de chorro a alta presión. La elección correcta se reduce al entorno que el producto realmente enfrentará, y para laboratorios que necesitan cubrir varios niveles IP, una configuración de prueba integrada suele ser más eficiente que ejecutar sistemas separados.

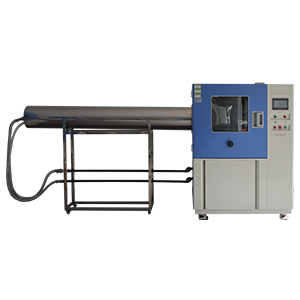

| Comparación | Cámara de prueba de rociado de lluvia | Cámara de prueba de chorro de agua |
|---|---|---|
| Propósito principal | Simular condiciones de lluvia y salpicaduras | Simular impacto fuerte de agua |
| Exposición al agua | Rociado y salpicaduras | Chorro a alta presión |
| Normas comunes | IPX3, IPX4 | IPX5, IPX6 |
| Enfoque de prueba | Rendimiento de sellado bajo lluvia | Resistencia contra presión directa del agua |
| Aplicaciones típicas | Pantallas exteriores, letreros LED, gabinetes electrónicos | Piezas automotrices, equipos industriales |
 |
 |
LIB Industryofrece cámaras de prueba de rociado de lluvia profesionales y soluciones de pruebas de impermeabilidad IP para productos electrónicos, pantallas exteriores, componentes automotrices y equipos industriales. Los sistemas LIB están diseñados para ayudar a los clientes a:
Verificar el rendimiento de impermeabilidad
Cumplir con los requisitos de pruebas internacionales
Identificar debilidades de sellado
Mejorar la confiabilidad del producto antes de la producción en masa
Los equipos de pruebas de lluvia de LIB industry admiten pruebas basadas en IEC 60529 IPX1–IPX6, pruebas de impermeabilidad automotriz ISO 20653 y requisitos de verificación específicos del cliente, permitiendo a los fabricantes realizar pruebas confiables y repetibles de ingreso de agua. Esa repetibilidad se debe al estricto control de las condiciones de rociado:
Flujo de agua controlado
Ángulos de rociado ajustables
Distribución uniforme del agua
Duración de prueba estable
Resultados de prueba repetibles
Para laboratorios que ejecutan pruebas frecuentes, la calidad de construcción también importa:
Característica |
Beneficio |
Cámara de acero inoxidable SUS304 |
Resistencia a la corrosión y durabilidad |
Tubo oscilante ajustable |
Admite pruebas de rociado IPX3/IPX4 |
Opciones de radio de tubo de 400 mm y 600 mm |
Adecuado para diferentes tamaños de muestra |
Sistema de circulación de agua |
Reduce el consumo de agua |
Sistema de filtración fina |
Previene el bloqueo de boquillas |
Monitoreo de flujo |
Mejora la precisión de la prueba |
Interfaz de alimentación a prueba de agua |
Permite pruebas funcionales durante la exposición |
Para pantallas exteriores grandes o productos no estándar, LIB también puede proporcionar accesorios personalizados, dimensiones de cámara y configuraciones de prueba
Elegir la cámara adecuada comienza con la norma que el producto necesita cumplir: IEC 60529 IPX3/IPX4 para lluvia y salpicaduras, IPX5/IPX6 para pruebas de chorro de agua, o ISO 20653 IPX4K/IPX6K/IPX9K para aplicaciones automotrices. Cada una requiere diferentes métodos de rociado, presión de agua, caudales, diseños de boquillas y distancias de prueba, por lo que elegir el equipo basándose solo en el tamaño del producto, sin verificar primero la norma, es una forma común de obtener resultados inexactos.
El tamaño y las condiciones de instalación importan a continuación. Antes de comprar, considere:
Tamaño de la pantalla
Peso del producto
Ángulo de instalación
Requisitos de conexión de cables
Diseño de accesorios
Las pantallas exteriores en particular generalmente deben probarse en su condición real de instalación, ya que el comportamiento del agua cambia con la posición de montaje, la estructura de drenaje, el enrutamiento de cables y el diseño del gabinete.
También vale la pena pensar en el futuro: un sistema flexible ahora puede ahorrar un costoso cambio de equipo más adelante. Las empresas deben considerar si eventualmente podrían necesitar:
Pruebas de protección IP más altas
Muestras más grandes
Accesorios adicionales
Pruebas funcionales con alimentación
Soluciones de prueba personalizadas
Finalmente, verifique los fundamentos del equipo en sí: control estable del flujo de agua, monitoreo confiable de la presión, distribución uniforme del rociado, fácil mantenimiento y soporte de calibración, además del historial del proveedor, ya que la ayuda en la instalación, la capacitación y el soporte postventa afectan la confiabilidad de las pruebas con el tiempo.
¿Para qué se utiliza una cámara de prueba de rociado de lluvia?
Simula condiciones de lluvia, rociado y salpicaduras de agua para evaluar si el gabinete de un producto puede prevenir la entrada de agua. Las aplicaciones comunes incluyen pantallas exteriores, pantallas LED, gabinetes electrónicos, componentes automotrices y equipos industriales.
¿Qué clasificaciones IP puede probar una cámara de prueba de rociado de lluvia?
Las configuraciones estándar cubren IPX3 e IPX4. Dependiendo de la configuración, los sistemas también pueden extenderse a IPX5, IPX6, IPX6K e IPX9K; el nivel requerido depende de la aplicación del producto y la norma aplicable.
¿Cuál es la diferencia entre las pruebas de impermeabilidad IPX3 e IPX4?
IPX3 simula rociado de agua desde ángulos limitados, similar a la lluvia. IPX4 simula salpicaduras de agua desde todas las direcciones alrededor del gabinete, proporcionando una verificación de protección más amplia para productos expuestos a cambios climáticos.
¿Puede una cámara de prueba de rociado de lluvia probar pantallas LED exteriores?
Sí, se utiliza ampliamente para esto, verificando el rendimiento de sellado del gabinete, la protección de conectores, la estructura a prueba de agua y la estabilidad funcional después de la exposición al agua. Las pantallas grandes pueden necesitar accesorios personalizados y configuraciones de cámara.
¿Qué garantía y soporte postventa proporciona LIB?
LIB industry ofrece una garantía de 3 años con soporte de servicio de por vida, respaldada por cuatro centros de servicio globales en el Reino Unido, EE. UU., Canadá y Malasia, más 29 agentes en todo el mundo, brindando un verdadero servicio integral desde la compra hasta la instalación y el soporte continuo.
Los productos exteriores deben soportar condiciones climáticas cambiantes, y la confiabilidad de la impermeabilidad es esencial para el funcionamiento a largo plazo. UnaCámara de prueba de rociado de lluviaayuda a los fabricantes a simular la exposición real a la lluvia y al agua en condiciones controladas, permitiendo a los ingenieros verificar la protección del gabinete, identificar riesgos de fugas y mejorar los diseños de productos.
Desde pantallas exteriores y gabinetes electrónicos hasta componentes automotrices, LIB Industry proporciona soluciones profesionales de pruebas de impermeabilidad basadas en normas internacionales como IEC 60529 e ISO 20653. Con soporte de ingeniería experimentado, diseño de equipos personalizados y servicio postventa completo, LIB ayuda a los clientes a construir productos más confiables y acelerar las pruebas de confiabilidad ambiental.
Póngase en contacto con LIB Industry hoy mismo para obtener especificaciones técnicas, recomendaciones de productos y soluciones personalizadas de pruebas de impermeabilidad para su aplicación.
