En la fabricación industrial moderna, que abarca la electrónica automotriz, las pantallas LED exteriores, las telecomunicaciones y los componentes aeroespaciales, la entrada de agua es una de las principales causas de cortocircuitos eléctricos, fallos del producto y costosas reclamaciones de garantía. Para garantizar que las carcasas de los productos resistan las inclemencias del tiempo y la presión de los líquidos, se requieren pruebas de cumplimiento rigurosas y estandarizadas.
Esta guía completa desglosa los estándares internacionales de protección contra ingreso, explora la mecánica de las pruebas de resistencia al agua, compara configuraciones de equipos y demuestra cómo LIB Industry proporciona soluciones de prueba personalizadas y certificadas para laboratorios de clase mundial.
Equipo de prueba de lluvia(también conocido como cámara de prueba de resistencia a la lluvia, cámara de pulverización de agua o sistema de prueba de entrada de agua IP) es un hardware especializado de pruebas ambientales diseñado para evaluar la eficacia con la que la carcasa protectora de un producto resiste la penetración del agua.
Estas cámaras simulan un amplio espectro de escenarios de precipitación natural e industrial, que van desde el goteo vertical suave y los chorros de lluvia oscilantes hasta chorros de agua continuos de alta presión y la inmersión en aguas profundas.
Verificación estándar: garantiza el pleno cumplimiento de las clasificaciones internacionales de protección contra ingreso (IEC 60529, ISO 20653, MIL-STD-810H).
Identificación de fallos: localiza las vulnerabilidades estructurales en juntas de goma, sellos, costuras e interfaces de conectores antes de la producción en masa.
Autoridad de datos: proporciona un control preciso y repetible de la presión y el flujo de agua necesario para la acreditación de laboratorios externos y la entrada al mercado global.
La referencia internacional IEC 60529 establece los grados de protección proporcionados por las carcasas (código IP). Para seleccionar la configuración de prueba correcta, los equipos de ingeniería deben evaluar las diferencias técnicas entre los niveles de prueba IPX1 e IPX9K.
Clasificación IP |
Método de prueba de agua |
Parámetro principal de prueba |
Aplicación típica |
IPX1 |
Goteo vertical de agua |
Velocidad de goteo de 1 mm/min, 10 minutos |
Equipos eléctricos interiores |
IPX2 |
Goteo de agua inclinado 15° |
Cuatro posiciones de inclinación |
Dispositivos expuestos a goteo en ángulo |
IPX3 |
Pulverización oscilante |
Ángulo de pulverización de ±60°, 0.07 L/min por orificio |
Electrónica exterior |
IPX4 |
Agua de salpicadura |
Cobertura de pulverización de ±180° |
Electrónica de consumo, iluminación |
IPX5 |
Chorro de agua |
12.5 L/min, presión de 30–100 kPa |
Piezas automotrices, dispositivos exteriores |
IPX6 |
Chorro de agua potente |
Chorro de alto flujo de 100 L/min |
Equipos industriales |
IPX7 |
Inmersión temporal |
1 m de profundidad de agua, 30 minutos |
Productos portátiles impermeables |
IPX8 |
Inmersión continua |
Presión/profundidad personalizadas |
Productos marinos y subacuáticos |
| IPX9K | Pulverización de agua caliente a alta presión |
Agua a 80°C, 8,000–10,000 kPa |
Componentes automotrices |
Al construir o actualizar una instalación de protección contra ingreso (IP), los especialistas en compras deben decidir entre cámaras de prueba independientes y autónomas y sistemas integrados modulares sin carcasa.
Comparación |
Cámara independiente |
Laboratorio IP integrado |
Rango de prueba |
Nivel IP específico |
Cobertura completa IPX1-IPX9K |
Tamaño de la muestra |
Productos pequeños a medianos |
Componentes automotrices e industriales grandes |
Espacio de laboratorio |
Requiere múltiples máquinas |
Distribución personalizada centralizada |
Capacidad de expansión |
Limitada |
Actualizaciones futuras flexibles |
| Mejor aplicación | Pruebas de I+D |
Laboratorios de certificación |
 |
 |
LIB Industry fabrica cámaras avanzadas de prueba de resistencia a la lluvia diseñadas para cumplir con estrictos estándares internacionales y minimizar los costos operativos.
|
|
|
|
Cámara de proyección de agua a alta temperatura y alta presión IPX9K |
|

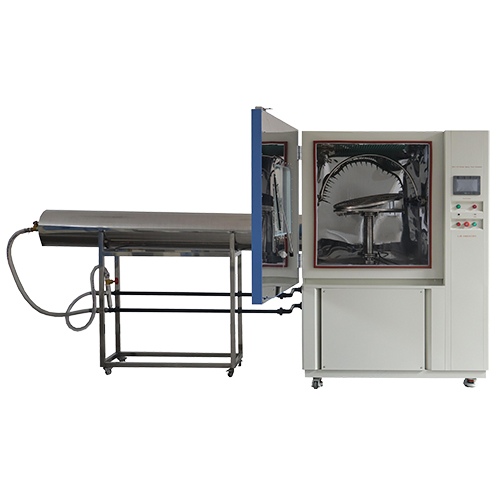

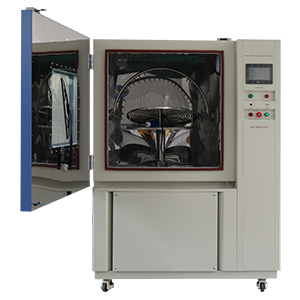

Para ahorrar espacio en el laboratorio, las unidades combinadas IPX1–IPX6 de LIB industry integran cajas de goteo (IPX1/2), tubos oscilantes de acero inoxidable (barrido de ±60° y ±180° para IPX3/4) y boquillas de chorro de alta presión (IPX5/6) en una sola cámara.
Acero inoxidable SUS304: el interior de la cámara de prueba está construido con acero inoxidable SUS304 de alta calidad, que ofrece una resistencia superior a la corrosión bajo exposición continua a la humedad.
Estructura exterior de acero reforzado: los tanques de inmersión profunda IPX7/X8 cuentan con una construcción de placa de acero A3 de 15 mm de espesor diseñada para soportar presiones hidrostáticas de agua equivalentes a 50 metros de profundidad sin deformarse.
Sello de silicona de doble capa: incorpora un mecanismo de sellado de dos niveles: una capa interna de silicona suave para un contacto flexible con la superficie y una capa externa elastomérica dura para soportar altas presiones internas.
Para pruebas de lavado industrial severo, los sistemas LIB IPX9K cuentan con elementos calefactores de alta resistencia que suministran agua caliente continua a 80 °C a presiones de hasta 10 000 kPa en cuatro ángulos de pulverización automatizados (0°, 30°, 60°, 90°).
Las pruebas consumen volúmenes de agua considerables. Las cámaras LIB cuentan con sistemas de filtración de circuito cerrado y recuperación de agua. Los filtros automatizados eliminan las partículas en suspensión, lo que evita la obstrucción de las boquillas y recicla el agua para reducir los costos de servicios públicos operativos hasta en un 80 %.
Pantalla táctil a color programable: los operadores pueden programar fácilmente la duración de la pulverización, los caudales de agua, la velocidad de oscilación y la rotación de la plataforma giratoria de muestras (1 rpm hasta velocidades personalizadas).
Tomacorrientes de alimentación para muestras impermeables: los puertos terminales impermeables incorporados permiten que las muestras de prueba (como iluminación exterior activa o faros automotrices) permanezcan encendidas durante las pruebas de pulverización de agua en vivo.
Fundada en 2012, LIB Industry se ha convertido en un fabricante de confianza mundial y un experto en cámaras de prueba ambientales llave en mano. En lugar de limitarse a suministrar hardware independiente, LIB se especializa en ofrecer ecosistemas de prueba completos de extremo a extremo que permiten a los laboratorios de todo el mundo lograr el cumplimiento normativo.
Amplia gama de productos: LIB fabrica una gama completa de cámaras de prueba ambientales, que incluyen cámaras de pulverización de lluvia, equipos de prueba de arena y polvo, cámaras de temperatura y humedad, unidades de choque térmico, cámaras de corrosión por niebla salina e instalaciones ambientales personalizadas con acceso peatonal.
Soluciones llave en mano integrales: desde el diseño inicial del diseño espacial del laboratorio y la ingeniería personalizada hasta la fabricación, el envío, la instalación en el sitio y la capacitación de los operadores, LIB gestiona todo el ciclo de vida del proyecto de manera integrada.
Experiencia en diseño personalizado: los ingenieros de LIB adaptan las dimensiones del equipo, los sistemas de laboratorio IP sin carcasa y las interfaces de alimentación de muestras especializadas para alinearse con su flujo de trabajo de laboratorio específico.
Garantía global de 3 años: Cobertura de garantía total de la unidad para proteger su inversión de capital y reducir los costos de mantenimiento a largo plazo.
Soporte técnico de por vida: asistencia de ingeniería continua, suministro rápido de repuestos y orientación de calibración a largo plazo durante toda la vida útil operativa de su cámara de prueba.
Descripción general del cliente: Standard Bank es una agencia líder independiente de pruebas y cumplimiento en Corea del Sur, que presta servicios a fabricantes de equipos originales (OEM) de automoción, industria y electrónica de consumo.
En enero de 2019, Standard Bank se puso en contacto con LIB Industry para construir una instalación de pruebas IP multidisciplinaria que satisficiera las crecientes demandas de certificación de sus clientes. Su solicitud de compra especificaba:
Cámaras de prueba de arena y polvo (modelo DI-1000 o DI-2000)
Equipo de prueba de entrada de agua para IPX1/X2 (R12-1600),IPX3/X4 (R-3200), Cámaras de chorro de agua IPX5/X6, ySistemas de inmersión IPX7/X8

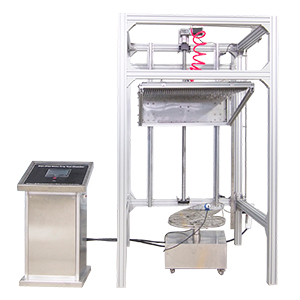

Los ingenieros de LIB diseñaron y fabricaron un sistema de laboratorio IP integral y sin carcasa adaptado al plano de planta del laboratorio de Standard Bank:
Entrega llave en mano: construcción de una configuración integrada que cubre las pruebas de agua IPX1 a IPX8 y el cumplimiento de entrada de polvo IP5X/6X.

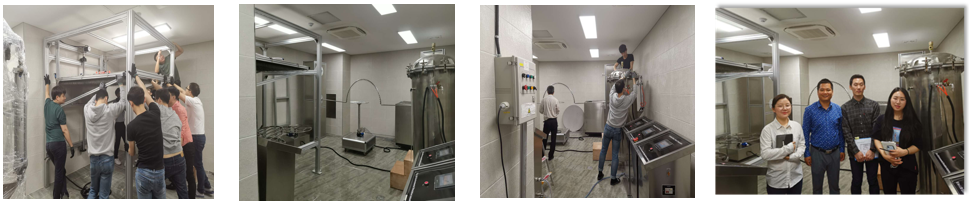

Instalación y capacitación en el sitio: los ingenieros de LIB viajaron a Corea del Sur para realizar la instalación del equipo, la integración del sistema de plomería y la capacitación de los operadores.
Calibración ISO 17025 continua: para garantizar que los datos de pruebas certificadas de Standard Bank sigan siendo reconocidos internacionalmente, LIB ayuda a Standard Bank a realizar calibraciones ISO 17025 anuales en los sensores de flujo y transductores de presión de su equipo de prueba de agua IP.
Standard Bank puso en marcha con éxito su laboratorio acreditado, ofreciendo servicios de pruebas de ingreso rápidos, de gran precisión y certificados a clientes comerciales de toda Asia.
R: IPX3 prueba la pulverización de agua suministrada en ángulos de hasta ±60° con respecto a la vertical. IPX4 amplía el arco de oscilación a ±180°, salpicando agua desde todos los ángulos para simular una exposición ambiental más severa.
R: La calibración ISO 17025 periódica verifica la precisión del medidor de flujo y la precisión de la presión del agua. La calibración certificada garantiza que los datos de prueba generados por su laboratorio sean legalmente válidos y reconocidos por las autoridades de certificación globales.
R: Sí. Las unidades integradas (como la cámara combinada IPX1–IPX6 de LIB) alojan bandejas de goteo de baja presión, brazos de pulverización oscilantes y boquillas de chorro de alta presión en un solo espacio, eliminando la necesidad de comprar varias máquinas separadas.
R: Las cámaras de prueba LIB integran unidades de filtración de múltiples etapas y depósitos de agua de recirculación. El sistema limpia y reutiliza el agua de prueba durante los ciclos operativos, evitando la obstrucción de las boquillas y reduciendo el consumo de agua hasta en un 80 %.
R: Los orificios de goteo y las boquillas deben inspeccionarse mensualmente para detectar acumulación de minerales o partículas. El uso de agua destilada o desionizada dentro del sistema de circuito cerrado prolonga significativamente la vida útil de las boquillas y mantiene caudales uniformes.
Ya sea que necesite una unidad de goteo de sobremesa estándar, una cámara de pulverización de alta presión IPX9K o un sistema de laboratorio IP completo construido a medida como Standard Bank, LIB Industry ofrece ingeniería integral, fabricación, instalación en el sitio y soporte de calibración ISO 17025 a largo plazo.
Póngase en contacto con nuestro equipo de ingenieros de aplicaciones hoy mismo para recibir:
Especificaciones técnicas detalladas y planos de diseño CAD
Consultas personalizadas de diseño de laboratorio IP
Una cotización competitiva directamente de fábrica
Contacte a los ingenieros de LIB Industry para una consulta y cotización gratuitas
