¿Qué es la prueba de K-12 LV124?
ElPrueba de K-12 LV124Es un estándar automotriz crítico definido por Volkswagen Group para evaluar elDurabilidad y fiabilidad de los componentes electrónicosBajo combinadoSplash agua y condiciones de choque térmico...
Principio de la prueba
La prueba de K-12 LV124 simulaExposición intermitente de salpicaduras de agua combinada con enfriamiento local rápido, Mientras que el dispositivo bajo prueba permanece estacionario en la sala de trabajo. El sistema T-1000A se aplicaRáfagas controladas de agua fría (0-4 °C)A intervalos precisos, creando una tensión térmica rápida en los componentes sin moverlos entre las zonas de temperatura.
Modos de funcionamiento antes de Splash
El DUT funciona bajo condiciones eléctricas definidas durante la prueba:
Modo II.a:
DUT se alimenta y funciona con una carga funcional especificada
Modo II.c:
El DUT se encuentra en una condición alternativa de funcionamiento o de espera, según lo define LV124
Estos modos aseguran que el componente esEléctricamente activo o cargado térmicamenteAntes de la exposición a salpicaduras.
Secuencia de prueba y definición de tiempo
Según LV124 (Figura 30-Tiempos de salpicaduras de prueba de agua), un ciclo de prueba completo se define de la siguiente manera:
T₁-Tiempo de ciclo total: 30 minutos
Cada ciclo de prueba dura 30 minutos de inicio a inicio.
Tdose-Fase de funcionamiento de alta temperatura: 14 minutos 57 segundos
El DUT funciona en el modo de funcionamiento eléctrico definido (por ejemplo, el modo II.a), lo que permite que el componente se caliente y alcance una condición térmica estable.
No se aplica agua durante esta fase.
Aplicación de agua t₃ - Splash: 3 segundos
El agua fría (típicamente de 0 a 4 °C) se pulveriza directamente sobre la superficie DUT durante 3 segundos.
Esta salpicadura de corta duración crea un gradiente de temperatura repentino entre la superficie del componente y la estructura interna, generando estrés térmico.
Repetición y evaluación del ciclo
La Secuencia deCalefacción → Splash → recuperaciónConstituye un ciclo de prueba K-12 LV124. La prueba se repite durante un número específico de ciclos según lo definido por el plan de prueba. A lo largo de la prueba, el DUT se monitorea para detectar estabilidad funcional, integridad eléctrica y daños mecánicos.
Ventajas del equipo de prueba de agua de choque y salpicaduras de K-12 temperatura LV124
1. LV124-Compliant Concepto de prueba de una sola zona
El DUT permanece en una sola sala de trabajo durante toda la prueba, eliminando la transferencia mecánica entre las zonas de temperatura. El choque térmico es generado exclusivamente porControl de salpicaduras de agua fría, Totalmente alineado con el principio de prueba de K-12 LV124 y evitando tensiones mecánicas innecesarias.
2. Diseño robusto de la sala de trabajo para golpes repetidos
El acabado espejoSUS304 interior de acero inoxidableOfrece una excelente resistencia a la corrosión contra la exposición al agua a baja temperatura y el ciclo térmico a largo plazo. Un250 kg capacidad de cargaPermite la prueba de ensamblajes electrónicos automotrices pesados sin deformación estructural.
3. control térmico preciso y repetible
Un sistema de calefacción controlado por PID conElementos de nicromo y sensores de PT-100 Clase AAsegura un control de temperatura estable antes de la aplicación de salpicaduras. Combinado con unSistema de refrigeración mecánica TECUMSEH, El equipo mantiene condiciones térmicas consistentes ciclo tras ciclo.
4. LV124-Optimized SISTEMA DE AGUA Splash

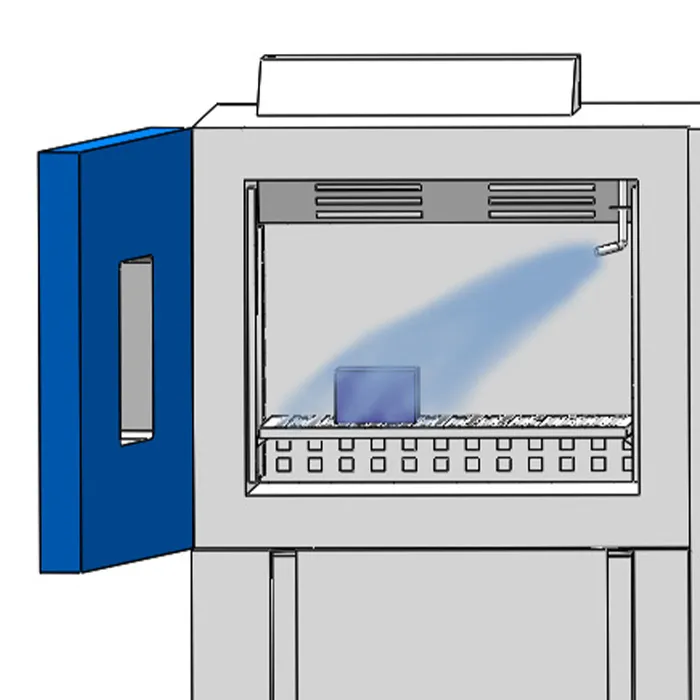

El diseño de la boquilla en forma de cuña triple ofrece0-4 °C salpican agua a 3-4 L/min, Solicitado3 segundos por cicloA una distancia fija de300-350mmDel DUT. Esta configuración crea una caída de temperatura superficial rápida al tiempo que garantiza un impacto repetible y uniforme.
5. Control avanzado, monitoreo y trazabilidad de datos
UnControlador de pantalla táctil a color de 7 pulgadasSoporta ciclos de prueba de múltiples pasos programables de acuerdo con K-12 LV124. Las interfaces Ethernet y USB permiten la operación remota y la exportación de datos, mientras que365 día de almacenamiento de datosGarantiza la trazabilidad completa para las auditorías de laboratorio y la validación OEM.

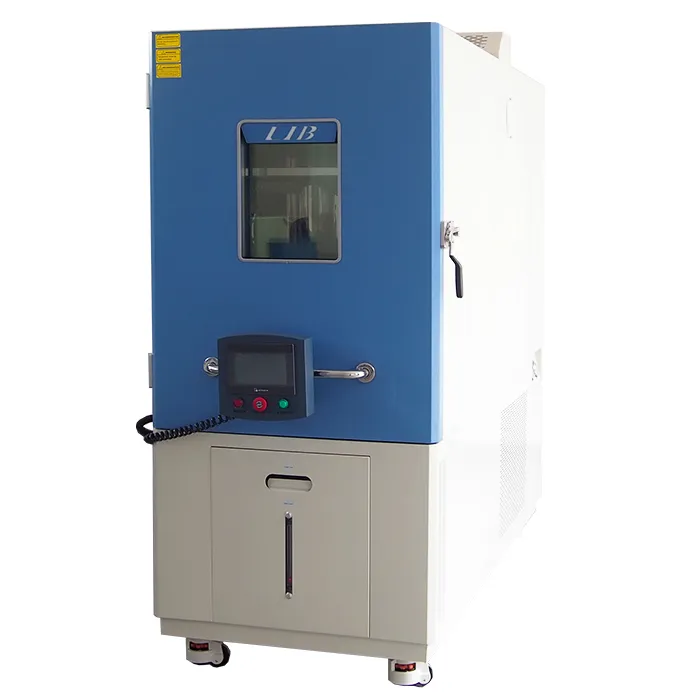

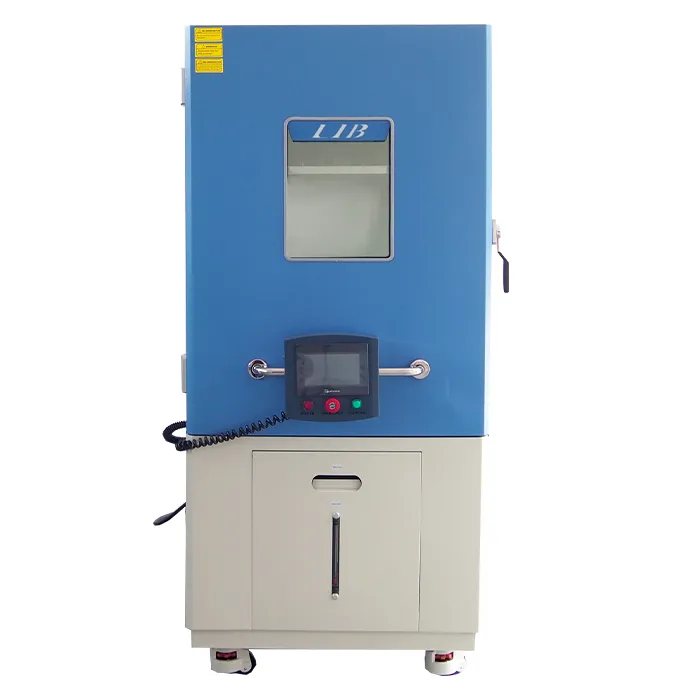

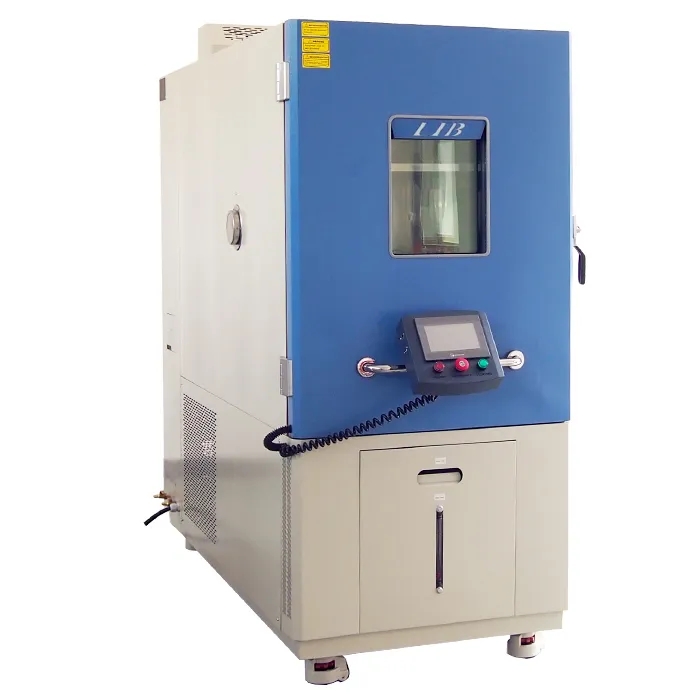

Especificaciones del equipo de prueba de agua de choque y salpicaduras de K-12 temperatura LV124
Parámetro | Especificación |
Modelo | T-1000A |
Dimensión interna (mm) | 1000 [D] × 1000 [W] × 1000 [H] |
Dimensión exterior (mm) | 2000 [D] × 1200 [W] × 2200 [H] |
Volumen interior (L) | 1000 |
Rango de temperatura | Ambiente ~ 150 °C |
Temperatura del agua Splash | 0 °C ~ 4 °C |
Tiempo de agua Splash | 3 S, ajustable |
Caudal de agua | 3 ~ 4 L/min |
Distancia de la boquilla al DUT | 300 ~ 350mm |
Sistema de temperatura | Elemento calefactor Nichrome, sensor PT-100 clase A |
Sistema de enfriamiento | Refrigeración por compresión mecánica, compresor francés TECUMSEH |
Circulación del aire | Ventilador de viento centrífugo |
Controlador | Pantalla táctil LCD a color programable, Ethernet, USB |
Dispositivos de seguridad | Protección contra sobretemperaturas; Protección contra sobrecorriente; Protección contra alta presión refrigerante; Protección contra fugas terrestres |
Material exterior | Placa de acero con revestimiento protector |
Material interior | Acero inoxidable SUS304 |
Aislamiento térmico | Espuma de poliuretano y algodón de aislamiento |
Ventana de observación | Iluminación interior, sellado de goma de silicona termoestabilidad de doble capa |
Configuración estándar | 1 orificio del cable (de 100mm) con enchufe |
Condiciones ambientales | + 5 °C ~ + 35 °C, ≤ 85% RH |
Fuente de alimentación | AC 380V, 50Hz, trifásico |
