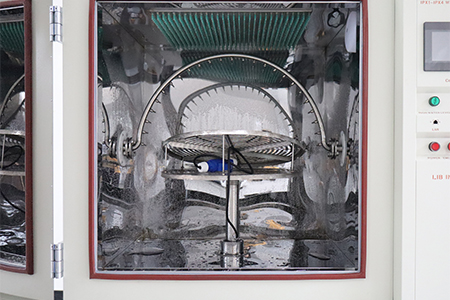

Estructura y ventajas de la cámara de prueba impermeable
La máquina de prueba impermeable LIB está diseñada para simular diferentes niveles de goteo, pulverización y salpicaduras para evaluar la resistencia al agua del producto.
1. Cuerpo de la máquina de prueba a prueba de agua: Hecho de material sólido SUS304 acero inoxidable, todas las superficies soldadas y superficies de sección transversal Se encurten para evitar el óxido y garantizar la durabilidad y la estabilidad.
2. Dispositivo de goteo: Utilizado para pruebas IPX1 e IPX2, generalmente incluyendo bandeja de goteo, agujero de goteo y dispositivo de ajuste para controlar la velocidad y la cantidad de goteo. El tamaño de la bandeja de goteo depende del tamaño de la cámara de prueba. IPX1 e IPX2 tienen caudales de agua de 1 mL/min y 3 ml/min, respectivamente.
3. tubo oscilante: Utilizado en pruebas IPX3 e IPX4, que consiste en una tubería rotativa con un orificio de chorro de agua distribuido arriba. El motor impulsa el tubo oscilante para que se balancee y realice la pulverización de agua en diferentes ángulos. El tamaño del tubo oscilante es de 200mm, 400mm, 600mm, 800mm, 1000mm, 1200mm, 1400mm, 1600mm opcional, el número de boquillas depende del radio del tubo oscilante. El espaciado de la boquilla es de 50mm y el diámetro de la boquilla es de 0.4mm.
4. Dispositivo de fijación de la muestra: utilizado para fijar la muestra que se va a probar para asegurar su posición estable durante la prueba y evitar que sea arrastrada por el agua. Hay un dispositivo de fuente de alimentación impermeable en la plataforma giratoria para energizar la parte de prueba y restaurar las condiciones de prueba más realistas. La altura de la plataforma giratoria para las pruebas IPX1 e IPX2 es de 350 ~ 500mm y se puede ajustar. El tocadiscos está equipado con un dial de inclinación de 15 grados para la prueba IPX2, que se elimina cuando se realiza IPX1. En las pruebas IPX3 e IPX4, la velocidad de la plataforma giratoria es de 1 RPM, y la altura de la plataforma giratoria es de 350 ~ 500mm, que es ajustable.
5. Sistema de circulación y tratamiento de agua: incluyendo tanque de agua, bomba, filtro, etc., para proporcionar agua limpia y lograr el reciclaje de agua. LIB diseñó especialmente un conjunto de sistema de filtración de entrada automática para filtrar las impurezas en partículas de 0,03mm, lo que garantiza el flujo suave del sistema de pulverización.
6. Sistema de control: PID inteligente sistema táctil, los parámetros de prueba se pueden configurar, como el ángulo oscilante, la velocidad, el tiempo del agua, etc., y la visualización en tiempo real y la supervisión del estado de la prueba, los datos de prueba pueden ser exportados.
Especificaciones de la máquina de prueba impermeable
Modelo | RD-800C | RD-1200C |
Dimensiones internas (mm) | 900*950*950 | 1300*1350*1370 |
Dimensiones totales (mm) | 1180*1420*1920 (excluyendo el tubo de acero inoxidable) | 1540*1820*2200 (excluyendo el tubo de acero inoxidable) |
Volumen útil (L) | 810 | 2400 |
Tamaño de la bandeja de goteo | 600*600 | 1000*1000 |
Radio de tubo oscilante | 400mm | 600mm |
Tubo de chorro de agua |
|
|
Diámetro del agujero de pulverización | BOR4 mm |
Espaciado del agujero | 50mm |
Ángulo oscilante del tubo oscilante | 0 ~ ± 180 ° (ajustable) |
Boquillas de chorro | IPX5: Dia6.3mm, IPX6: Dia12.5mm |
Distancia Jet | 2,5 ~ 3 metros |
Velocidad de rotación de la placa giratoria | 1R/MIN (velocidad ajustable) |
Controlador | Controlador de pantalla táctil LCD a color programable, conexión Ethernet, Puerto USB |
Sistema de suministro de agua | Tanque de agua, bomba de refuerzo, suministro automático de agua, sistema de purificación de agua |
Dispositivo de seguridad | Protección contra sobretemperaturas; Protección contra sobrecorriente; Protección contra la escasez de agua; Protección contra fugas De La Tierra; Protección de secuencia de fase |
Material exterior | Placa de acero con revestimiento protector |
Material interior | Acero inoxidable SUS304 |
Ventana de observación | Vidrio aislante de doble capa con limpiaparabrisas |
Cómo funciona la máquina de prueba impermeable:
La máquina de prueba impermeable es un dispositivo especializado utilizado para evaluar el rendimiento impermeable de los productos, y su principio de funcionamiento se basa en la simulación precisa de diferentes niveles de goteo, empapado y salpicaduras. A través de una serie de dispositivos y sistemas de control cuidadosamente diseñados, se realizan pruebas estandarizadas de contacto con agua en muestras de prueba para determinar si la resistencia al agua de la muestra cumple con los correspondientes IPX1, IPX2, IPX3, requisitos de la clase IPX4.
1. Prueba IPX1: La muestra se coloca en la plataforma giratoria con el dispositivo fijo, la caja de goteo comienza a funcionar y el agua cae verticalmente a través del orificio de goteo a una velocidad específica para la superficie de la muestra. Al ajustar la caja de goteo, la cantidad de goteo y el tiempo de goteo se controlan para simular el ambiente de un ligero goteo.
2. Prueba IPX2: similar a IPX1, pero la muestra debe colocarse en una inclinación, generalmente en un ángulo de inclinación de 15 °, y el dispositivo de goteo sigue goteando verticalmente, para que las gotas de agua caigan sobre la muestra en un cierto ángulo de inclinación.
3. Prueba IPX3: El tubo oscilante se utiliza para rociar agua, y el tubo oscilante es accionado por el motor para girar. El agua se rocía desde el orificio de perforación en el tubo oscilante para crear un efecto de lluvia, rociando la muestra en todas las direcciones. Al ajustar el ángulo de oscilación, la velocidad y el flujo de agua del tubo oscilante, se simula la diferente intensidad del agua.
4. prueba IPX4: Sobre la base de IPX3, aumentar aún más la fuerza y el rango de inyección de agua. La espiga del tubo oscilante puede ser más pequeña, con una mayor presión de pulverización, o se puede aumentar el número de rociadores para impactar la muestra con una corriente de agua más intensa y generalizada.
Durante la prueba, el sistema de circulación de agua envía continuamente agua de regreso al tanque, que se filtra y se trata nuevamente para la prueba para ahorrar agua y mantener la calidad del agua limpia. El Sistema de Control controla con precisión cada parámetro de la prueba y supervisa el estado de la prueba en tiempo real para asegurar la exactitud y la repetibilidad de la prueba.
Después de completar la prueba, de acuerdo con el rendimiento de la muestra, como si hay agua, fugas, etc., para determinar si el rendimiento impermeable del producto cumple con los requisitos de grado impermeable IP correspondientes.
Aplicación de la máquina de prueba impermeable
IPX1-4 máquina de prueba impermeable tiene una amplia gama de aplicaciones, incluyendo pero no limitado a los siguientes campos:
1. electrónica: La máquina de prueba impermeable se utiliza para probar el rendimiento impermeable de teléfonos móviles, tabletas, computadoras portátiles, televisores, equipos de audio, cargadores, adaptadores de corriente y otros productos electrónicos.
2. Automoción: La máquina de prueba impermeable puede realizar pruebas impermeables de piezas de automóviles, como luces, sensores, paneles de control, cargadores de automóviles, controladores de ventanas eléctricas, etc., para garantizar su funcionamiento normal en diferentes condiciones climáticas.
3. iluminación: La máquina de prueba impermeable prueba la capacidad impermeable de las lámparas de calle, luces al aire libre, carcasas de la lámpara, etc., para garantizar la confiabilidad de los equipos de iluminación en ambientes húmedos o lluvia.
4. Instrumentación: todo tipo de instrumentos de medición, instrumentos de control, sensores y otras pruebas de rendimiento a prueba de agua para adaptarse al complejo entorno de trabajo.
