Cámara de prueba de lluvia JIS D0203

Name: Cámara de prueba de lluvia JIS D0203
Brand: Xi'an LIB Environmental Simulation Industry

La cámara de prueba de lluvia JIS D0203 se fabrica según el estándar JIS D0203. Se utiliza principalmente para probar el rendimiento impermeable de las autopartes en un entorno de lluvia natural simulado. La cámara de prueba de lluvia JIS D0203 puede realizar una prueba de lluvia R1 R2: 2 boquillas de lluvia, y prueba de 1,2mm diámetro del orificio de pulverización S1 S2: 40 boquillas de pulverización, diámetro del orificio de 0,5mm.

Modelo: R-1000JIS

Estándar: JIS D 0203

Características y beneficios de la cámara de prueba de lluvia JIS D 0203

1.Industria LIBCámara de prueba de lluvia JIS D0203Cubre completamente una variedad de diferentes métodos de prueba de lluvia especificados en el estándar JIS D0203, como R1, R2, S1, S2.

2. control preciso de los parámetros clave como el ángulo, la presión y el caudal de inyección de agua. Simular lluvia de diferente intensidad y ángulo para evaluar con precisión el rendimiento impermeable de las autopartes bajo diversas condiciones de lluvia.

	Prueba R1	Prueba R2	Prueba S1	Prueba S2
Presión de pulverización de agua	0.3kgf/cm² (aproximadamente 4.3psi)	0.1kgf/cm² (aproximadamente 1.4psi)	1kgf/cm² (aproximadamente 14,2 psi)	3kgf/cm² (alrededor de 42,7 psi)
Caudal	0,8 gal/MIN (aproximadamente 3,2 L/min)	0,5 gal/MIN (aproximadamente 1,9 L/min)	6,5 galones/MIN (aproximadamente 24,5L/min)	10,3 gal/MIN (aproximadamente 39,2 L/min)
Duración de la prueba	10 minutos	10 minutos	30 minutos	60 minutos
Boquilla	2	2	40	40

3. El sistema de filtración de entrada automática puede filtrar impurezas en partículas de 0,03mm para asegurar el sistema de pulverización suave. Al mismo tiempo, pruebe el sistema de circulación de agua en la cámara de prueba de lluvia para reducir el consumo de agua.

4. Se utiliza el acero inoxidable SUS304, que tiene buena resistencia a la corrosión y fuerza, y puede soportar el impacto y la corrosión del agua del espray durante mucho tiempo.

Especificaciones de la Cámara de pulverización de lluvia JIS D 0203

Modelo	R-1000JIS
Dimensiones internas (mm)	100010001000 D * W * H
Dimensiones totales (mm)	110014601900 D * W * H
Volumen interior (L)	1000
Distancia de Espécimen A boquilla	Aproximadamente 400mm
Boquilla de lluvia	2 agujeros
Agujero de la boquilla de lluvia	0, 0,5mm
Caudal de agua R1	1.9L/min.
Caudal de agua R2	3.3L/min.
Boquilla de pulverización	40 agujeros
Agujero de la boquilla de pulverización	0 1,2mm
Caudal de agua S1	24,5L/min
Agua S2Caudal	39.2L/min
Presión de agua en la boquilla	0,03 ~ 0,30 MPA
Velocidad de rotación de la placa giratoria	17r/min
Control de la presión del agua	Medidor de flujo

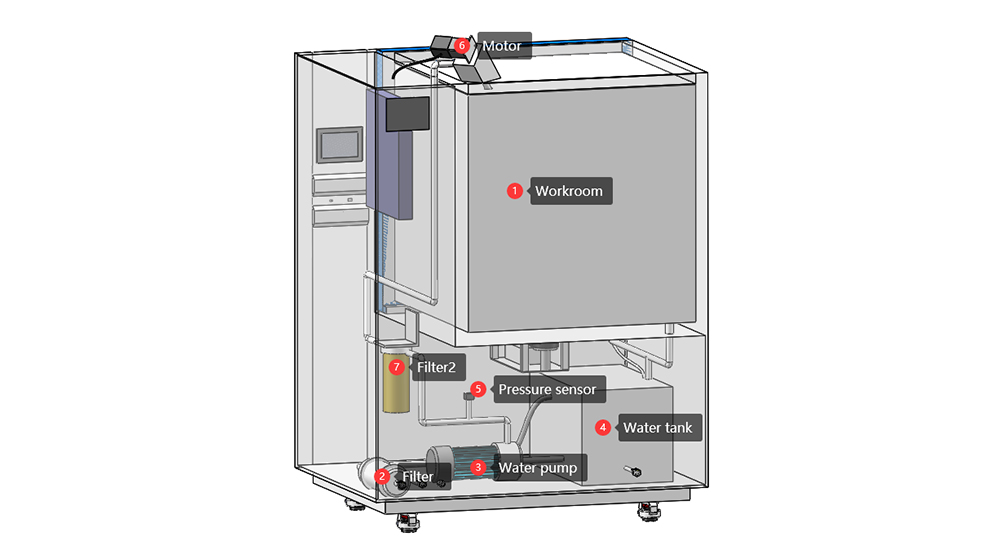

Configuración de la prueba de lluvia JIS D 0203Cámara


①Sala DE TRABAJO	El interior de la sala de trabajo y la mesa giratoria están hechos de acero inoxidable SUS304 Grandes puertas de vidrio de visualización o ventana de visualización con limpiaparabrisas. La interfaz de potencia impermeable equipada para encender la muestra de prueba. La velocidad de rotación y la altura de la mesa giratoria son ajustables.
②Filtro	El sistema de filtración de entrada automática puede filtrar impurezas en partículas de 0,03mm para garantizar la uniformidad y la estabilidad de la pulverización.

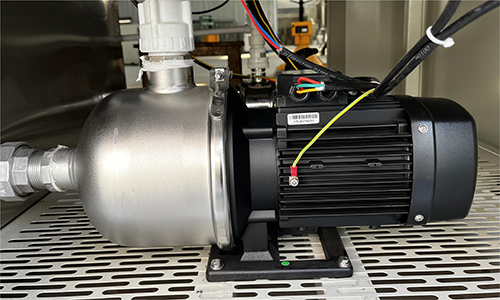

③Bomba de agua	La bomba de agua es la fuente de energía del sistema de circulación de agua de la cámara de prueba de lluvia, que es responsable de transportar el agua en el tanque de agua a la boquilla para formar el efecto de lluvia.
④Tanque de agua	Suministro de agua para toda la prueba de lluvia. El tanque de agua equipado con válvula de bola de flotador de nivel de agua, puede controlar automáticamente el agua dentro y fuera.
⑤Sensor de presión	Mida la presión de pulverización de agua.
Motor	Conduce la plataforma giratoria y el tubo de péndulo.
