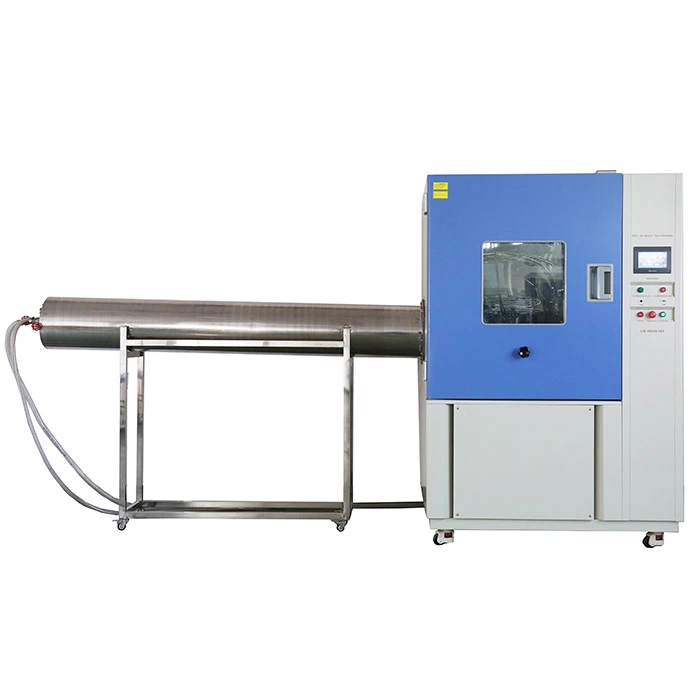

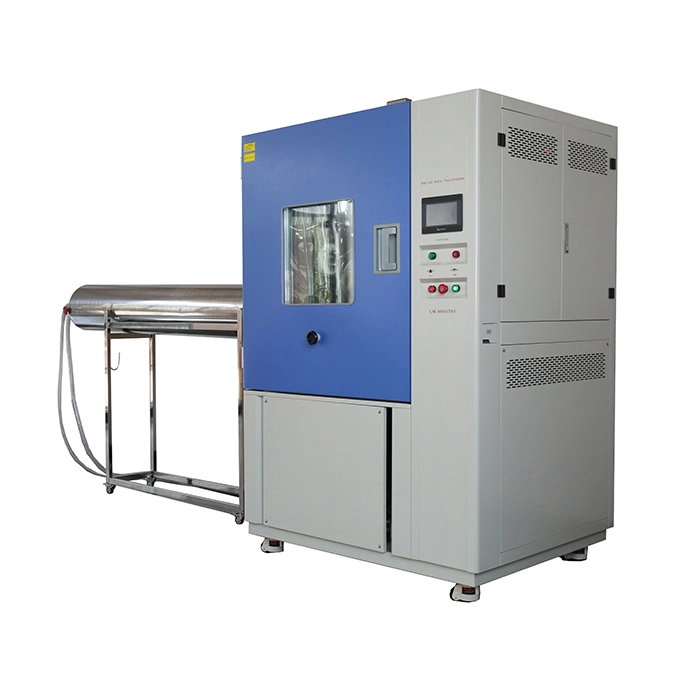

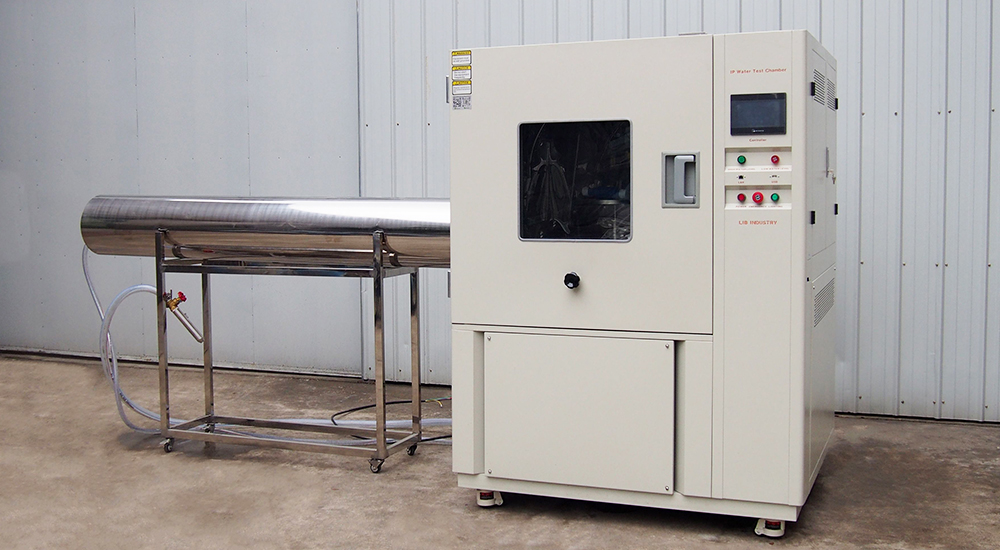

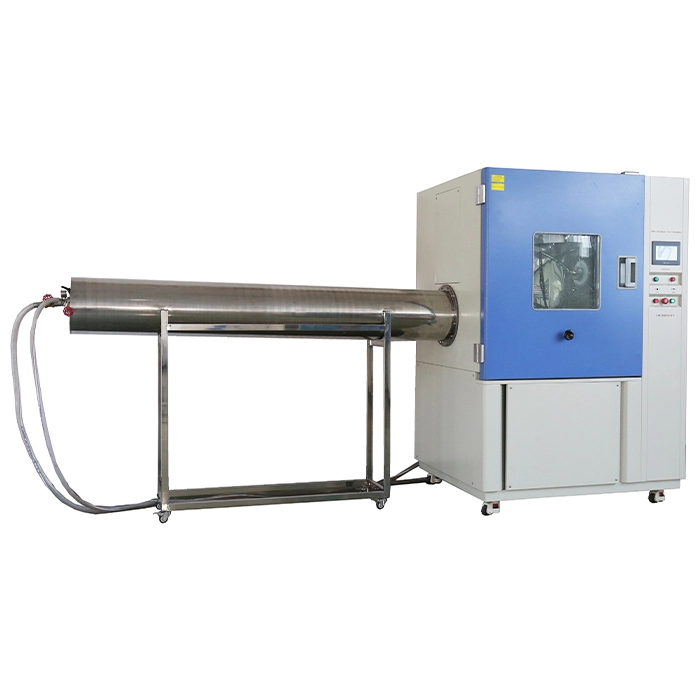

Equipo de prueba de protección de ingreso

Name: Equipo de prueba de protección de ingreso
Brand: Xi'an LIB Environmental Simulation Industry

El equipo de prueba de protección de ingreso es un equipo profesional utilizado para evaluar el nivel de protección de la carcasa del producto (nivel IP según IEC60529). El principal producto de prueba para la capacidad de protección contra agua líquida (como lluvia, salpicaduras, etc.), un equipo de prueba de protección de ingreso LIB puede completar pruebas de impermeabilidad IPX1-IPX6.

LIB también ofrece equipos de prueba de agua con otros niveles de resistencia al agua，aparato de prueba de goteo de agua IPX1 IPX2, cámara impermeable IP56，cámara de prueba IPX3 X4, equipo de prueba IPX8，equipo de prueba IPX9K.

Modelo: RD800C, RD1200C

Estándar: GJB 150.886, ISO 20653, IEC 60529, UL 50E, UL 1598, UL 153, UL1573, UL 609501, IPX1, IPX2, IPX3, IPX4,IPX5,IPX6

Equipo de prueba de protección de ingreso para pruebas IP estandarizadas

Características y ventajas del equipo de prueba de protección contra ingreso

1. Un solo equipo de prueba de protección contra ingreso integra diferentes funciones como goteo, empapado y chorro de agua, que pueden simular una variedad de escenarios de lluvia diferentes.

2. El controlador PLC controla la entrada automática de agua, y hay un desagüe en la sala de trabajo, y se proporcionan una serie de tuberías para formar un sistema automático de filtración y circulación de agua.

3. Controlador inteligente con pantalla táctil (selección de múltiples idiomas), puede realizar múltiples programaciones, combinación libre de pruebas de nivel de impermeabilidad, pruebas de programación automática, los datos se pueden guardar y descargar.

4. El equipo cerrado de prueba de protección contra ingreso de agua está equipado con tira de sellado de goma para evitar derrames del agua de prueba y proteger el entorno de prueba.

Especificaciones del equipo de prueba de protección contra ingreso

Modelo	RD-800C	RD-1200C
Dimensiones internas (mm)	900950950	130013501370
Dimensiones totales (mm)	118014201920 (excluyendo tubo de acero inoxidable)	154018202200 (excluyendo tubo de acero inoxidable)
Volumen útil (L)	810	2400
Tamaño de la bandeja de goteo	600*600	1000*1000
Radio del tubo oscilante	400mm	600mm
Tubo de chorro de agua
Diámetro del orificio de pulverización	φ0.4mm
Espaciado de orificios	50 mm
Ángulo de oscilación del tubo oscilante	0 ~ ±180° (Ajustable)
Boquillas de chorro	IPX5: Dia6.3mm, IPX6: Dia12.5mm
Distancia de chorro	2.5~3 metros
Velocidad de rotación del plato giratorio	1r/min (Velocidad ajustable)
Controlador	Controlador programable con pantalla táctil LCD a color, conexión Ethernet, puerto USB
Sistema de suministro de agua	Tanque de agua, bomba de refuerzo, suministro automático de agua, sistema de purificación de agua
Dispositivo de seguridad	Protección contra sobrecalentamiento; Protección contra sobrecorriente; Protección contra escasez de agua; Protección contra fugas a tierra; Protección de secuencia de fase
Material exterior	Placa de acero con recubrimiento protector
Material interior	Acero inoxidable SUS304
Ventana de observación	Vidrio aislante de doble capa con limpiaparabrisas

Configuración del equipo de prueba de protección contra ingreso

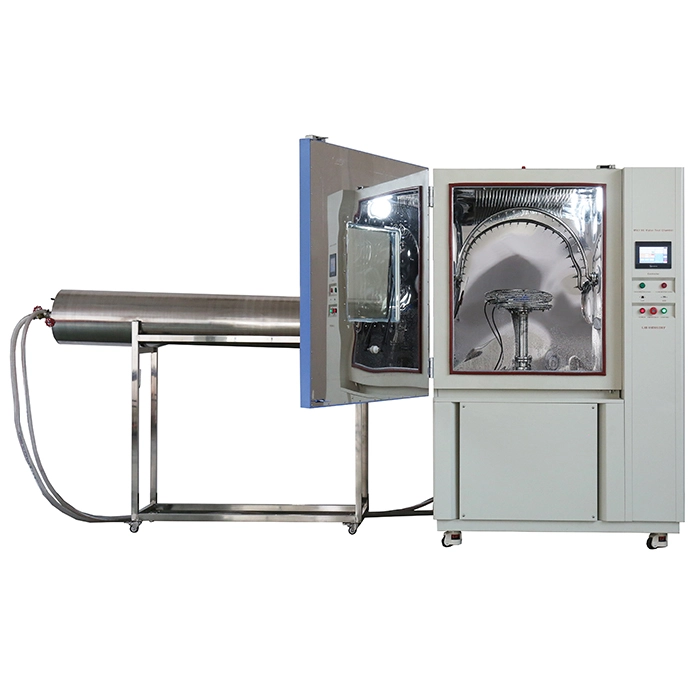

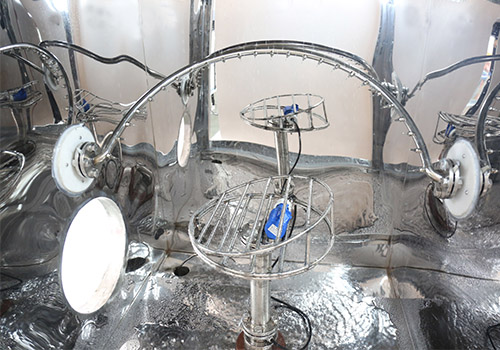

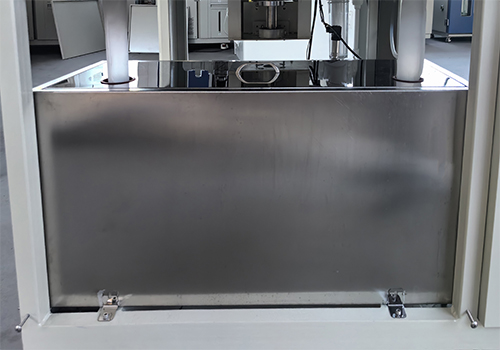

1. Sala de trabajo	Material SUS 304, resistencia a la corrosión en alta humedad a largo plazo, alta dureza, puede resistir el impacto del chorro de agua. Equipado con un plato giratorio que puede ajustar la velocidad de rotación y la altura, y tiene una fuente de alimentación impermeable y dispositivo de fijación en el plato giratorio para evitar que la pieza de prueba sea arrastrada.

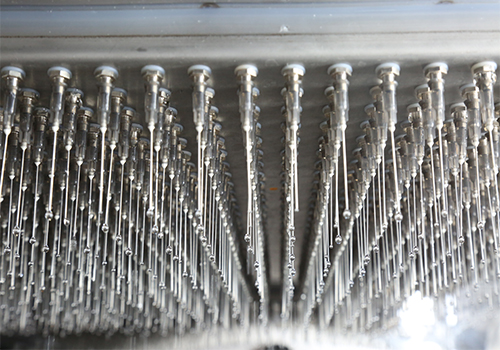

2. Bandeja de gotas de agua IPX1 X2	El diámetro interior de la gárgola es de 0.4 mm. IPX1 (goteo vertical): simula el goteo vertical, el dispositivo es un tanque de goteo, y la velocidad de goteo es ajustable. IPX2 (goteo inclinado 15°): el tanque de goteo se puede inclinar 15° para probar la resistencia al agua del producto en estado inclinado.

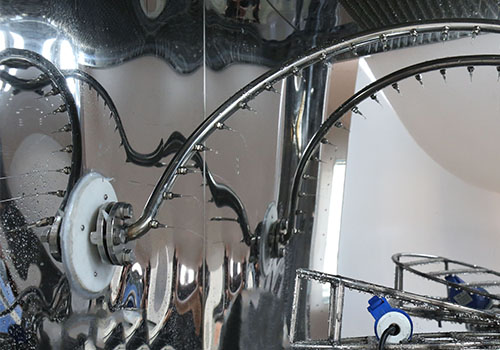

3. Tubo oscilante IPX3 X4	IPX3 (empapado): usar la boquilla en el tubo oscilante para rociar agua en un ángulo de 60°-90° para simular el entorno de lluvia. IPX4 (salpicadura): prueba de salpicadura de rango completo, rociado de agua por rotación del tubo oscilante o boquilla, cubriendo todas las direcciones del producto. Hay disponibles varios tamaños de tubo oscilante.

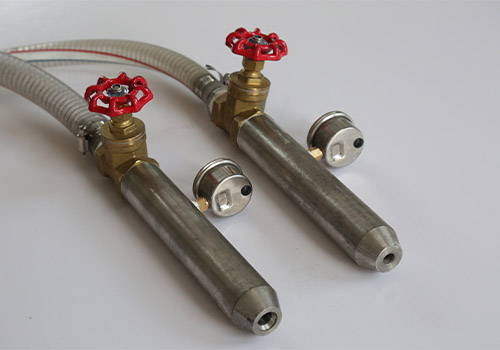

4. Boquilla de pulverización IPX5 X6	IPX5 (pulverización de agua): usar una boquilla con un diámetro de 6.3 mm para rociar agua directamente a un caudal de 12.5 L/min y alta presión. IPX6 (chorro de agua potente): diámetro de la boquilla 12.5 mm, mayor caudal (100 L/min), simula el impacto de un cañón de agua a alta presión.
5. Sistema de agua	Compuesto por tanque de agua, dispositivo de control de flujo y presión, filtro, etc. En el interior hay un sistema de circulación y filtración de agua, que puede filtrar impurezas de hasta 0.03 mm.
