Las ECU automotrices rara vez fallan porque un componente simplemente se caliente o enfríe demasiado. El mayor desafío es el cambio repetido de temperatura. Los arranques en frío, el calor del compartimento del motor, los ciclos de carga, la conmutación de potencia y las fluctuaciones ambientales provocan una expansión y contracción continuas entre los diferentes materiales dentro de una ECU.
Las uniones soldadas, los laminados de PCB, los encapsulados semiconductores, los conectores y las carcasas tienen coeficientes de expansión térmica (CTE) diferentes. Tras miles de ciclos, la tensión mecánica acumulada puede provocar fatiga en la soldadura, fallos eléctricos intermitentes, errores de comunicación o fallos completos.
UnaCámara de ciclos de temperatura JESD22-A104recrea esta tensión bajo condiciones controladas, ayudando a los fabricantes a detectar riesgos de fiabilidad antes de la validación del vehículo y la producción en serie. Esto requiere un control preciso de temperatura, un rendimiento de ciclo estable, suficiente capacidad de carga térmica y la capacidad de monitorizar las ECU alimentadas durante la prueba.
¿No sabe qué configuración de cámara se adapta a su programa de ECU?Hable con un ingeniero de pruebas de LIB— le ayudaremos a ajustar el rango de temperatura, la carga térmica y las interfaces de cable a su plan de cualificación, sin costo alguno.
Una cámara de ciclos de temperatura JESD22-A104 es una cámara de ensayos ambientales diseñada para evaluar componentes y conjuntos electrónicos bajo exposición repetida a altas y bajas temperaturas.
La norma JESD22-A104, desarrollada por JEDEC, se centra en pruebas de ciclos de temperatura para dispositivos semiconductores, encapsulados e interconexiones de soldadura. En aplicaciones automotrices, este método se utiliza ampliamente para:
ECU automotrices
Conjuntos de PCB
Módulos de control electrónico
Encapsulados semiconductores
Evaluación de la fiabilidad de las uniones soldadas
A diferencia de las simples pruebas de almacenamiento de temperatura, los ciclos de temperatura generan tensión mecánica al cambiar repetidamente la temperatura entre extremos definidos. Esto revela debilidades ocultas que pueden no aparecer durante las pruebas funcionales normales.
Por ejemplo, una ECU puede pasar una inspección a temperatura ambiente pero desarrollar fallos intermitentes en la comunicación CAN cuando se expone a ciclos térmicos repetidos. La prueba JESD22-A104 ayuda a reproducir estas condiciones y a relacionar los fallos con la tensión relacionada con la temperatura.
La electrónica automotriz moderna combina múltiples materiales con diferentes características de expansión térmica, entre los que se incluyen:
Circuitos de cobre
Materiales de PCB FR-4
Encapsulados semiconductores de silicio
Aleaciones de soldadura
Carcasas de aluminio
Sellos y adhesivos poliméricos
Cuando la temperatura cambia repetidamente, estos materiales se expanden y contraen a diferentes velocidades. La tensión mecánica resultante se concentra en áreas vulnerables como las uniones soldadas, las esquinas de los BGA, los pines de los conectores y los puntos de montaje de los componentes.
Por ejemplo, una ECU instalada cerca del motor puede experimentar:
Arranques en frío a baja temperatura en invierno
Funcionamiento a alta temperatura cerca del motor
Cambios rápidos de temperatura durante el funcionamiento del vehículo
Calor generado por la electrónica de potencia
Los vehículos eléctricos crean desafíos térmicos adicionales. Los controladores de batería, los controladores de motores y los sistemas de gestión de energía experimentan el calor generado por las pérdidas de conmutación, los ciclos de carga y los cambios en el sistema de refrigeración.
Las pruebas de ciclos de temperatura ayudan a detectar:
Fatiga en las uniones soldadas
Agrietamiento de BGA
Delaminación de PCB
Aumento de la resistencia de contacto de los conectores
Daños en el encapsulado semiconductor
Deformación de la carcasa y los sellos
Muchos fallos en las ECU son intermitentes en lugar de permanentes. Una grieta puede abrirse solo a baja o alta temperatura, causando breves interrupciones en la comunicación, reinicios de la ECU o códigos de diagnóstico de problemas. Las pruebas de ciclos de temperatura hacen que estos fallos sean repetibles y medibles.
La JESD22-A104 evalúa componentes electrónicos mediante transiciones repetidas de temperatura en un entorno gaseoso. El perfil de prueba se determina mediante varios parámetros críticos:
Temperatura baja (Tmin)
Temperatura alta (Tmax)
Tiempo de remojo
Velocidad de rampa de temperatura
Número de ciclos
Temperatura de la muestra (no la temperatura del aire de la cámara)
LaProductotemperatura de la muestra es más importante que la temperatura del aire de la cámara. Una prueba correctamente diseñada requiere una verificación mediante termopares fijados a la propia muestra, no solo al sensor de la cámara.
Condiciones de temperatura comunes de JESD22-A104.01:
Condición |
Temperatura baja |
Temperatura alta |
A |
-55 °C |
+85 °C |
B |
-55 °C |
+125 °C |
C |
-65 °C |
+150 °C |
G |
-40 °C |
+125 °C |
H |
-55 °C |
+150 °C |
M |
-40 °C |
+150 °C |
Para las pruebas de fiabilidad de interconexiones de soldadura, las prácticas comunes incluyen:
Velocidades de rampa controladas, normalmente ≤15 °C/min (se prefieren 10–14 °C/min)
Modos de remojo 1–4, que requieren una permanencia mínima de 1/5/10/15 minutos en cada extremo
1–2 ciclos/hora para trabajos de soldadura, evitándose generalmente tiempos de ciclo inferiores a 30 minutos
Monitorización precisa de la temperatura de la muestra, no solo del aire de la cámara
Transferencia de carga en cámara doble completada en menos de un minuto
La condición seleccionada debe corresponder con la aplicación automotriz real y con el documento de cualificación aplicable (JESD22-A104, AEC-Q100/Q200, ISO 16750-4 o la especificación propia del OEM basada en LV 124). Un perfil más severo no siempre significa una mejor prueba: una tensión excesiva puede generar fallos que nunca ocurren en el uso real del vehículo, perdiendo tiempo en perseguir un problema inexistente.
Una prueba fiable de ciclos de temperatura en ECU debe diseñarse en función de la aplicación del producto, el entorno de instalación y los mecanismos de fallo esperados. Un perfil de temperatura genérico puede no representar con precisión las condiciones reales del vehículo.
Antes de la prueba, los ingenieros deben determinar:
Temperatura mínima y máxima
Número de ciclos
Velocidad de rampa de temperatura
Tiempo de remojo
Condición de prueba con o sin alimentación
Requisitos de monitorización eléctrica
Para la cualificación de ECU automotrices, se suelen utilizar perfiles de -40 °C a +125 °C, pero la condición correcta depende de la ubicación en el vehículo, el tipo de componente y los requisitos del OEM. Una ECU de tren motriz, un sistema de gestión de batería y un módulo de electrónica de cabina pueden requerir condiciones diferentes porque sus entornos operativos son distintos.
La ECU debe instalarse con fijaciones que permitan un flujo de aire suficiente alrededor de la muestra. Los sensores de temperatura deben colocarse en ubicaciones críticas, tales como:
Encapsulados de procesadores
Componentes de potencia
Áreas centrales de la PCB
Secciones de conectores
Un perfil de temperatura medido en una cámara vacía no representa la condición real de una prueba con ECU cargada: verifique siempre con las fijaciones, cables y masa de muestra reales instalados.
Muchas pruebas de ECU automotrices requieren funcionamiento con alimentación durante los ciclos de temperatura. La monitorización típica incluye:
Corriente de alimentación
Comunicación CAN / LIN / Ethernet
Señales de salida
Eventos de reinicio
Cambios de resistencia
Una cámara adecuada debe disponer de puertos de acceso de cable sellados para conectar equipos de monitorización externos sin comprometer el rendimiento de sellado de la cámara. Registre la temperatura del aire de la cámara y la del producto por separado: una ECU cargada puede retrasarse varios minutos respecto a la lectura del aire.
Una vez completada la prueba, los ingenieros evalúan si la ECU cumple los requisitos funcionales y estructurales. El análisis de fallos puede incluir:
Inspección visual
Inspección por rayos X
Análisis de sección transversal / tinte y separación
Comparación del rendimiento eléctrico
Examen de las uniones soldadas
El informe final debe incluir el perfil de prueba, los datos de temperatura de la muestra, el número de ciclos, los resultados de la monitorización eléctrica y las condiciones de fallo. Esto es lo que convierte los ciclos de temperatura de una simple exposición ambiental a una evaluación de fiabilidad defendible.
Seleccionar una cámara JESD22-A104 requiere algo más que comprobar un rango de temperatura en una hoja de datos. La cámara debe adaptarse al tamaño de la ECU, el consumo de energía, el perfil de prueba y los requisitos de monitorización.
Rango de temperatura y capacidad de ciclo— La electrónica automotriz suele requerir de -40 °C a +125 °C, de -40 °C a +150 °C o, para entornos extremos, hasta -70 °C. La cámara debe mantener ambos extremos de forma estable mientras controla la velocidad de transición especificada por la norma.
Capacidad de carga térmica para pruebas de ECU alimentadas— Las ECU alimentadas generan calor adicional dentro de la cámara. Considere el número de ECU probadas simultáneamente, la potencia operativa de la ECU, la absorción de calor de las fijaciones y los equipos de cableado/monitorización. Una cámara con una capacidad de carga térmica insuficiente puede alcanzar el punto de consigna de temperatura del aire, pero no llegar aMuestrallevar la muestra a la temperatura requerida.
Tamaño de la cámara y diseño del flujo de aire— El espacio de trabajo necesita espacio para las muestras de ECU, fijaciones, sensores y conexiones de cables. Un mayor volumen no es automáticamente mejor: un flujo de aire uniforme alrededor de la muestra es más importante que la capacidad bruta.
Pasamuros eléctricos y monitorización de datos— Una cámara adecuada debe admitir pasamuros CAN, LIN, Ethernet, termopares y de medición de resistencia para que los ingenieros puedan monitorizar el comportamiento de la ECU continuamente a lo largo de miles de ciclos.
¿Sigue comparando las especificaciones de las cámaras entre proveedores?Envíenos las dimensiones de su ECU, el consumo de energía y la norma objetivoy le recomendaremos una configuración, sin compromiso.
Xi'an LIB Environmental Simulation Industry diseña y fabrica cámaras de ensayos ambientales desde 2009, con equipos instalados en laboratorios de fiabilidad de electrónica automotriz, semiconductores y PCB. Las cámaras LIB para pruebas de ECU se pueden configurar en cuanto a rango de temperatura, tamaño de la cámara, carga térmica, acceso de cables y sistemas de monitorización, y admiten:
Pruebas de ciclos de temperatura JESD22-A104
Validación de la fiabilidad de ECU automotrices
Cualificación de componentes electrónicos
Pruebas de tensión térmica en PCB
Evaluación de la durabilidad ambiental
Especificaciones clave:
| Parámetro | Especificación |
|---|---|
| Rango de temperatura | -20 °C a +150 °C / -40 °C a +150 °C / -70 °C a +150 °C |
| Velocidad de calentamiento y enfriamiento | 10 °C/min estándar; configuración de 15 °C/min disponible |
| Fluctuación de temperatura | ±0,5 °C |
| Desviación de temperatura | ±2,0 °C |
| Capacidad del espacio de trabajo | 100 L – 1.000 L |
| Carga térmica nominal | 1.000 W |
| Controlador | Pantalla táctil programable |
| Comunicación | Ethernet / USB |
| Material interior | Acero inoxidable SUS304 |
| Refrigeración | Sistema de compresión mecánica |
| Ruido máximo | 65 dBA |
 | |
|
|
|
| Sala de trabajo robusta | Orificio para cables | Rom |
Las pruebas de fiabilidad automotriz a menudo implican cientos o miles de ciclos durante semanas de funcionamiento continuo. Las cámaras LIB están diseñadas para ciclos estables de larga duración con perfiles programables, operación automática de ciclos, registro de datos, circulación de aire forzado y fijaciones de prueba personalizadas. Para pruebas de ECU alimentadas, los puertos de cable sellados permiten la conexión a sistemas de monitorización externos sin afectar el rendimiento de la cámara.
Los diferentes componentes automotrices necesitan diferentes configuraciones de prueba. LIB personaliza las cámaras en función de las dimensiones de la ECU, la cantidad de muestras, la generación de calor, las interfaces de cable, el diseño de las fijaciones y los perfiles de temperatura especiales, para que no se vea obligado a adaptar su plan de pruebas a una caja estándar fija.
Solicite una cotización personalizada → Indíquenos el tipo de ECU, la norma objetivo (JESD22-A104 / AEC-Q100 / ISO 16750-4 / LV 124) y la cantidad de muestras, y nuestros ingenieros le propondrán una configuración de cámara en un plazo de 1 día hábil.
La cualificación de ECU rara vez se detiene en los ciclos de temperatura. Los fabricantes normalmente la combinan con otras pruebas ambientales para validar la fiabilidad completa del producto. LIB suministra la gama completa:
|

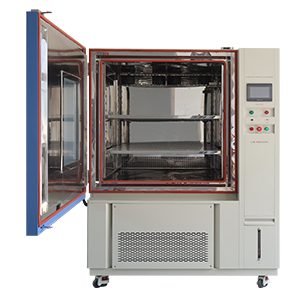

Cámara de temperatura y humedad — pruebas de durabilidad climática y resistencia a la humedad para electrónica automotriz en condiciones de almacenamiento, transporte y funcionamiento. |
— transiciones de temperatura más rápidas de dos o tres zonas para análisis de compatibilidad de materiales y tensión de soldadura/encapsulado, complementando los ciclos JESD22-A104. |
|

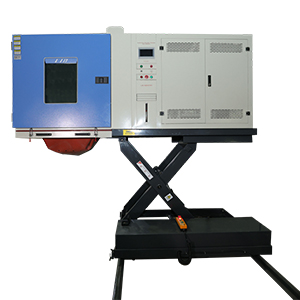

Sistema de prueba de vibración — simulación de vibración mecánica y transporte, a menudo combinado con ciclos de temperatura para la validación de ECU en entornos combinados. |
Cámara de ciclos de temperatura — para pruebas de cambio de temperatura JESD22-A104 e IEC 60068-2-14 en componentes y conjuntos. |
Explore la línea completa de cámaras de prueba de LIB →o contáctenos para un plan de pruebas combinado de térmica + vibración para un solo programa de ECU.
Una cámara de ciclos de temperatura JESD22-A104 ayuda a los fabricantes automotrices a identificar riesgos de fiabilidad ocultos causados por la tensión térmica repetida. Para las aplicaciones de ECU, el control preciso de la temperatura del producto, las velocidades de rampa controladas, la capacidad de carga térmica suficiente y la monitorización eléctrica son esenciales para obtener resultados significativos.
La selección de la cámara debe comenzar con el tamaño de la ECU, la potencia operativa, el rango de temperatura, los requisitos de ciclo, las conexiones de monitorización y la norma de cualificación aplicable, no solo el rango de temperatura de una hoja de especificaciones.
Al combinar un control de temperatura fiable con una configuración centrada en la aplicación, las cámaras de ciclos de temperatura LIB ayudan a los fabricantes de electrónica automotriz a mejorar la durabilidad del producto y a reducir los fallos inesperados durante la validación del vehículo y la producción.
¿Para qué se utiliza una cámara de ciclos de temperatura JESD22-A104?Se utiliza para evaluar componentes, conjuntos de PCB, uniones soldadas y sistemas electrónicos automotrices bajo cambios repetidos de alta y baja temperatura para identificar fallos por fatiga térmica antes de la validación del vehículo.
¿En qué se diferencian los ciclos de temperatura de las pruebas de choque térmico?Los ciclos de temperatura controlan las velocidades de transición y los tiempos de permanencia para simular cambios ambientales repetidos. El choque térmico utiliza transiciones mucho más rápidas entre zonas, creando gradientes térmicos más fuertes y un mecanismo de fallo diferente.
¿Se pueden realizar pruebas de ECU con alimentación?Sí. Los ciclos de temperatura de ECU alimentadas pueden monitorizar la comunicación CAN, LIN y Ethernet, el consumo de corriente, las salidas y los eventos de reinicio, siempre que la cámara tenga un acceso de cable sellado y los controles de seguridad adecuados.
¿Cómo selecciono la cámara de ciclos de temperatura adecuada?Considere el tamaño de la ECU, la cantidad de muestras, la generación de calor, el rango de temperatura requerido, el número de ciclos, las necesidades de monitorización eléctrica y la norma aplicable.
¿Qué garantía ofrece LIB para sus cámaras de ciclos de temperatura?Todas las cámaras LIB, incluidas las configuraciones JESD22-A104 para pruebas de ECU automotrices, vienen con una garantía estándar de 36 meses (3 años) que cubre el sistema de refrigeración, el controlador y los componentes centrales, mucho más allá de la garantía de 12 meses habitual en muchos competidores, lo que refleja la confianza en la durabilidad del espacio de prueba de acero SUS304 y el sistema de compresión mecánica.
¿LIB solo fabrica cámaras de ciclos de temperatura?No. Además de las cámaras de ciclos de temperatura JESD22-A104, LIB fabrica una gama completa de equipos de prueba ambiental, que incluyen cámaras de temperatura y humedad, cámaras de choque térmico, sistemas de prueba de vibración, cámaras de altitud/baja presión y cámaras de niebla salina/corrosión, lo que permite a los fabricantes de electrónica automotriz obtener un laboratorio de pruebas de fiabilidad completo de un único proveedor.
Envíenos las dimensiones de su ECU, el rango de temperatura objetivo, el número de ciclos y la norma de cualificación (JESD22-A104, AEC-Q100, ISO 16750-4 o LV 124), y los ingenieros de LIB le propondrán una configuración de cámara y una cotización, normalmente en un plazo de 1 día hábil.
