Los módulos fotovoltaicos pasan décadas expuestos a la luz solar, fluctuaciones de temperatura, humedad y contaminantes ambientales. Entre estos factores, la radiación ultravioleta es una de las principales causas de degradación de los materiales a largo plazo. Los encapsulantes pueden amarillear, las láminas traseras pueden agrietarse y el rendimiento del aislamiento puede deteriorarse gradualmente tras años de exposición a los rayos UV.
Para evaluar estos riesgos antes de que los productos entren en servicio, la norma IEC 61215 incluye un procedimiento específico de preacondicionamiento UV conocido como MQT 10. Esta prueba expone los módulos fotovoltaicos a una dosis controlada de radiación ultravioleta bajo condiciones de temperatura especificadas, lo que ayuda a los fabricantes a identificar posibles debilidades antes de que se realicen las pruebas de ciclos térmicos, congelación por humedad y otras pruebas de calificación.
Unacámara de pruebas climáticas solaresproporciona la irradiación UV controlada, la estabilidad térmica y la monitorización de dosis necesarias para realizar esta prueba con precisión y repetibilidad.
La IEC 61215 es la norma de calificación reconocida internacionalmente para módulos fotovoltaicos terrestres. Dentro de esta norma, MQT 10 sirve como prueba de preacondicionamiento UV, diseñada para simular los efectos de la exposición prolongada a la radiación ultravioleta en los materiales del módulo.
A diferencia de las inspecciones visuales realizadas durante la fabricación, el preacondicionamiento UV se centra en los mecanismos de degradación que solo pueden aparecer tras un servicio prolongado en exteriores. La prueba evalúa cómo los materiales basados en polímeros responden a la energía UV acumulada antes de que se apliquen tensiones ambientales adicionales.
Identifica materiales sensibles a los rayos UV antes de su despliegue en campo
Revela posible decoloración y degradación del encapsulante
Detecta debilidades en láminas traseras y sellos de borde
Mejora las predicciones de fiabilidad a largo plazo
Apoya los programas de certificación IEC 61215
Para los fabricantes de módulos fotovoltaicos, la prueba actúa como una herramienta de cribado temprano que ayuda a prevenir costosos fallos en campo y reclamaciones de garantía.
La norma no define simplemente una duración de exposición. En su lugar, especifica una combinación de longitud de onda UV, energía acumulada, temperatura y distribución de la irradiancia para garantizar resultados repetibles en diferentes laboratorios.
Parámetro |
Requisito |
Propósito |
Rango de longitud de onda UV |
280–400 nm |
Simula la exposición solar UV |
Dosis total de UV |
15 kWh/m² |
Acelera el envejecimiento del material |
Porción UVB |
3%–10% |
Controla los efectos de la radiación UV de alta energía |
Temperatura del módulo |
60°C ±5°C |
Garantiza condiciones térmicas consistentes |
Uniformidad de la irradiancia |
±15% |
Reduce la variación en la prueba |
La dosis acumulada de UV es uno de los parámetros más críticos en MQT 10. En lugar de especificar un tiempo de exposición fijo, la norma requiere una entrada total de energía UV de 15 kWh/m².
Este enfoque garantiza que cada módulo reciba la misma dosis de radiación independientemente del envejecimiento de las lámparas, la configuración de la cámara o las condiciones de funcionamiento. Como resultado, los resultados de las pruebas de diferentes laboratorios siguen siendo comparables y técnicamente defendibles.
La radiación UV por sí sola no determina el envejecimiento de los materiales. Las temperaturas elevadas aceleran las reacciones químicas dentro de los polímeros y pueden influir significativamente en las tasas de degradación.
Por este motivo, la IEC 61215 requiere que la temperatura del módulo se mantenga a 60°C ±5°C durante todo el período de exposición. Por lo tanto, las pruebas fiables requieren una monitorización directa de la temperatura del módulo en lugar de un simple control de la temperatura del aire.
Mientras que las cámaras de envejecimiento UV convencionales son adecuadas para muestras pequeñas como recubrimientos, plásticos y materiales de caucho, los módulos fotovoltaicos presentan desafíos de prueba únicos.
Un panel solar moderno puede superar los dos metros de longitud y contiene múltiples capas de materiales que deben exponerse uniformemente. Una distribución desigual de los rayos UV o un control deficiente de la temperatura pueden producir resultados engañosos.
Característica |
Cámara climática solar |
Cámara UV general |
Prueba de módulos fotovoltaicos de tamaño completo |
✓ |
✗ |
Acumulación de dosis UV |
✓ |
Limitada |
Monitorización de la temperatura del módulo |
✓ |
Limitada |
Control de uniformidad de irradiancia |
✓ |
Limitada |
| Cumplimiento de IEC 61215 | ✓ |
✗ |
|

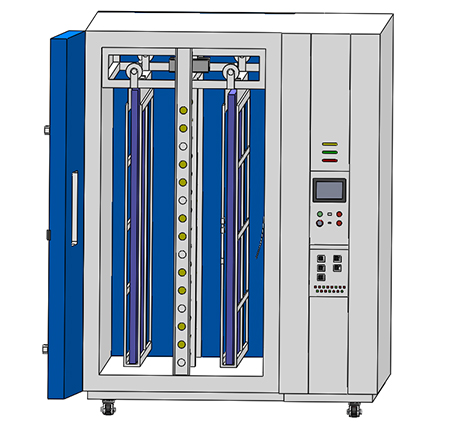

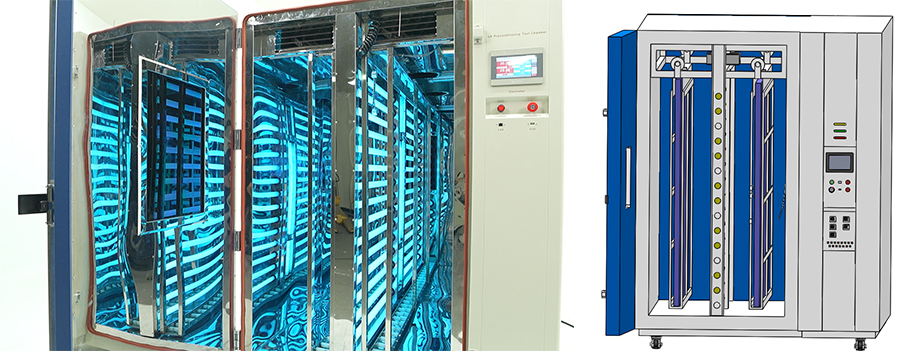

Cámara de prueba de preacondicionamiento UV para paneles solares |
|
Además de proporcionar una exposición UV uniforme, las cámaras climáticas solares monitorizan continuamente la irradiancia, calculan la dosis acumulada y registran los datos de prueba necesarios para los programas de calificación y certificación.
El proceso de prueba comienza con una inspección minuciosa del módulo fotovoltaico. Los defectos existentes, las condiciones de la superficie y las características del material se documentan antes de comenzar la exposición.
Una vez instalado dentro de la cámara, el módulo se expone a radiación UVA y UVB controlada. La salida de las lámparas se monitoriza continuamente para mantener el nivel de irradiancia requerido y el espectro UV durante toda la prueba.
La cámara mantiene la temperatura del módulo a 60°C ±5°C utilizando un sistema de control de circuito cerrado. Los sistemas avanzados también pueden monitorizar la temperatura del panel negro para representar mejor las condiciones reales de la superficie.
Sensores UV calibrados calculan continuamente la dosis acumulada de UV. Todos los parámetros relevantes, incluyendo irradiancia, temperatura, duración de exposición y energía acumulada, se registran automáticamente para trazabilidad.
Después de alcanzar la dosis UV objetivo, el módulo se somete a inspección visual y eléctrica. Cualquier signo de decoloración, agrietamiento, delaminación o deterioro del aislamiento se documenta antes de realizar más pruebas de calificación.
Uno de los aspectos más valiosos del preacondicionamiento UV es su capacidad para exponer debilidades de material mucho antes de que se conviertan en fallos en campo.
La radiación ultravioleta puede alterar la estructura química de los encapsulantes, reduciendo la transmisión de luz y disminuyendo la eficiencia del módulo.
La degradación de la lámina trasera puede parecer inicialmente cosmética, pero con el tiempo puede comprometer el rendimiento del aislamiento y aumentar los riesgos de entrada de humedad.
La pérdida de adhesión entre las capas del módulo puede crear vías para la penetración de humedad y acelerar otros mecanismos de degradación.
Los cambios en las propiedades de los polímeros pueden aumentar la corriente de fuga y reducir la rigidez dieléctrica, afectando potencialmente la seguridad y fiabilidad a largo plazo.
El envejecimiento del material puede afectar en última instancia el rendimiento óptico y la eficiencia de conversión de energía, resultando en una pérdida de potencia medible.
Las cámaras climáticas solares utilizadas para las pruebas de calificación fotovoltaicas según IEC 61215 no son simples dispositivos de exposición UV. Son sistemas de precisión diseñados para reproducir los efectos de la radiación solar a largo plazo, manteniendo un control estricto sobre la temperatura, la estabilidad de la irradiancia y la composición espectral UV.
Para lograr resultados fiables de certificación de módulos fotovoltaicos, el sistema de prueba debe garantizaruna exposición uniforme, una salida de espectro estable y un control de dosis trazable durante los ciclos de prueba de larga duración..

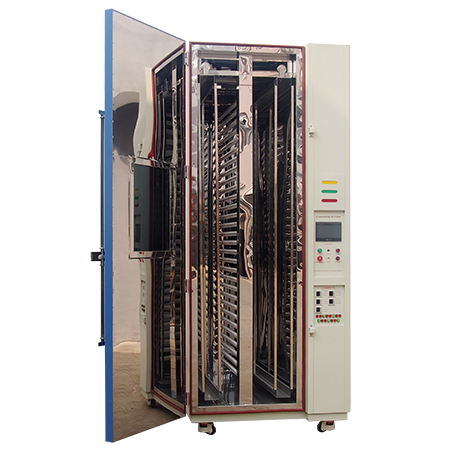

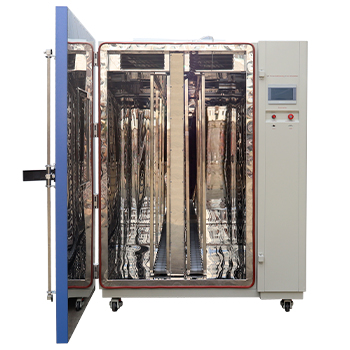

Name |
Cámara de pruebas climáticas solares |
|
Modelo |
UVP-02 |
|
Dimensión interna (mm) |
1450*745*2500 D*W*H |
|
Dimensión total (mm) |
1875*1210*2800 D*W*H |
|
Tamaño del portamuestras (mm) |
1400*2400 W*H |
|
Fuente de irradiación |
Lámparas fluorescentes UVA (20 unidades) y lámparas UVB (10 unidades) |
|
Rango de temperatura |
Ambiente ～ 90 ℃ ±2℃ |
|
Temperatura del panel negro (BPT) |
35 ～ 80 ℃ |
|
Ancho de banda |
UVC: (< 0,1%) UVB: (3% a 10% del UV total) UVA: (90% a 97% del UV total) |
|
Control de irradiancia |
●Longitud de onda de 280 nm - 320 nm：7,5 kWh/m² ●Longitud de onda de 320 nm - 400 nm：15 kWh/m² ●Irradiancia máxima en el rango UV: < 250 W/m² |
|
Controlador |
Controlador programable con pantalla táctil LCD a color |
|
Material exterior |
Plancha de acero con revestimiento protector |
|
Material interior |
Acero inoxidable SUS304 |
|
Aislamiento térmico |
Espuma de poliuretano y algodón aislante |
|
Alimentación eléctrica |
AC380V 50Hz 3 fases |
Los módulos fotovoltaicos utilizados en las pruebas IEC 61215 son grandes, lo que hace que la exposición UV uniforme sea un desafío crítico.

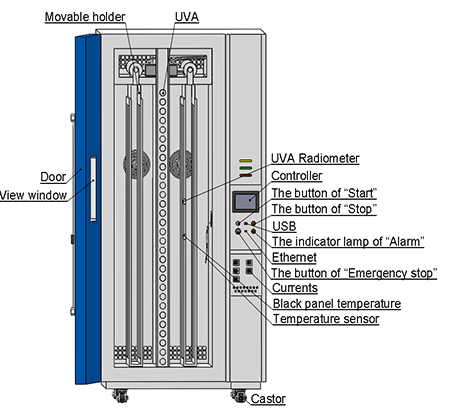

Las cámaras de pruebas climáticas solares de LIB están diseñadas con unaestructura de montaje vertical y una distancia optimizada entre lámpara y muestra, lo que garantiza una irradiación uniforme en toda la superficie del módulo.
Se pueden probar múltiples módulos fotovoltaicos simultáneamente bajo condiciones de exposición idénticas, mejorando el rendimiento del laboratorio sin sacrificar la precisión.
La norma IEC 61215 MQT 10 requiere exposición UV dentro delrango de longitud de onda de 280–400 nm, incluyendo contenido UVB controlado.
Para cumplir con este requisito, los sistemas de LIB utilizan una combinación dematrices de lámparas fluorescentes UVA y UVB dedicadas, en lugar de una única fuente de banda ancha.
Esta configuración garantiza:
Distribución espectral estable durante ciclos de prueba largos
Contribución UVB controlada según lo requieren las normas
Deriva reducida en la salida de irradiancia con el tiempo
La monitorización continua mantiene la estabilidad de la exposición durante toda la duración de la prueba.
Los resultados de degradación UV son muy sensibles no solo a la radiación, sino también a las condiciones de temperatura durante la exposición.
Las cámaras de LIB integran:
Control de irradiancia en tiempo real
Monitorización de la temperatura del módulo y del panel negro
Cálculo automático de la dosis acumulada de UV
Registro de datos para trazabilidad de certificación
Todos los parámetros clave se registran continuamente para garantizar resultados de prueba repetibles y auditables.
Los laboratorios de pruebas fotovoltaicas requieren más que una simulación ambiental: requierendatos trazables, repetibles y listos para informes.
Las cámaras de pruebas climáticas solares de LIB integran un sistema de control programable que permite a los usuarios:
Establecer secuencias de prueba normalizadas
Supervisar las condiciones de exposición en tiempo real
Exportar informes de prueba completos para la documentación IEC 61215
Esto reduce significativamente los errores de operación manual y mejora la eficiencia de la certificación.
Cada proyecto de pruebas fotovoltaicas tiene requisitos únicos, incluyendo el tamaño del módulo, la disposición del laboratorio y el flujo de trabajo de pruebas.
LIB Industry no solo proporciona equipos, sino también soporte completo durante todo el ciclo de vida:
Servicio de LIB |
Detalles |
Garantía |
3 años |
Soporte técnico |
De por vida |
Instalación |
Disponible |
Formación |
Incluida |
Diseño personalizado |
Soportado |
Red de servicio global |
Disponible |
La IEC 61215 MQT 10 es una prueba de calificación crítica que evalúa la resistencia de los módulos fotovoltaicos a la radiación ultravioleta antes de que se sometan a pruebas de estrés ambiental adicionales. La implementación exitosa requiere un control preciso de la longitud de onda UV, la dosis acumulada, la temperatura del módulo y la uniformidad de la irradiancia.
Una cámara de pruebas climáticas solares dedicada garantiza que se cumplan estos requisitos, proporcionando la trazabilidad y repetibilidad necesarias para los programas modernos de calificación fotovoltaica. Para los fabricantes que buscan soluciones de prueba fiables y conformes a las normas, LIB Industry ofrece cámaras climáticas solares tanto estándar como personalizadas diseñadas específicamente para aplicaciones fotovoltaicas.
¿Necesita un tamaño personalizado para sus módulos fotovoltaicos? Póngase en contacto con los ingenieros de LIB hoy mismo para obtener un presupuesto gratuito.
La IEC 61215 MQT 10 evalúa los efectos de la radiación ultravioleta en los módulos fotovoltaicos antes de que se realicen pruebas adicionales de estrés ambiental.
La prueba requiere exposición UV de 280–400 nm, una dosis total de 15 kWh/m², contenido UVB entre 3% y 10%, y una temperatura del módulo de 60°C ±5°C.
Una irradiancia uniforme garantiza que todas las áreas del módulo reciban la misma dosis de UV, mejorando la precisión y repetibilidad de la prueba.
Sí. LIB proporciona dimensiones de cámara personalizadas, accesorios para muestras, sistemas UV y funciones de control para diferentes requisitos de pruebas fotovoltaicas.
LIB ofrece instalación, puesta en marcha, formación, soporte técnico de por vida y una garantía de 3 años para todas las cámaras de pruebas climáticas solares.
