Los equipos de electrónica, proveedores de componentes, desarrolladores de baterías e ingenieros de materiales a menudo necesitan datos térmicos antes de la validación completa. Unacámara térmica portátilofrece temperatura y humedad controladas en un espacio compacto, mientras que una cámara ambiental tradicional es más adecuada para muestras de prueba más grandes, accesorios de prueba pesados y validación de lotes grandes de muestras.
|
mini cámaras de temperatura y humedad Mini Cámaras de Control Ambiental de Temperatura y Humedad |
|||||
Las cámaras de pruebas ambientales son utilizadas por los ingenieros para verificar los productos antes de la entrega al cliente. Pueden programarse para simular calor, frío, humedad y ciclos de temperatura. Pero los datos fiables dependen de más que el punto de consigna: el flujo de aire, la ubicación del sensor, la carga térmica, el enrutamiento de cables, el espaciado de muestras y el tiempo de recuperación son igualmente importantes.
Una cámara responde preguntas prácticas: ¿Arrancará una PCB a -40 °C? ¿Se desviará un conector después del calor húmedo? ¿Se endurecerá una junta después del almacenamiento en calor seco? Para piezas pequeñas, la cámara debe mantener condiciones estables sin ocupar un espacio de laboratorio que no se tiene.
Una cámara térmica portátil es una cámara compacta de temperatura o temperatura-humedad diseñada para pruebas de sobremesa o en espacios limitados. Se utiliza para conjuntos electrónicos, sensores, módulos, cupones de material, conectores y muestras de I+D.
Las cámaras portátiles son adecuadas cuando la muestra es pequeña, el perfil está claro y el equipo necesita un acceso rápido. Los trabajos comunes incluyen cribado de diseño temprano, inspección de lotes pequeños, envejecimiento térmico de conectores o PCB, reproducción de fallos tras devoluciones de campo y pruebas de ingeniería cercanas a la producción.
Las cámaras térmicas portátiles LIB alcanzan cifras ajustadas:
Temperatura:-20 °C / -40 °C / -70 °C hasta +150 °C
Humedad:20 % a 98 % HR
Precisión de control:fluctuación de ±0,5 °C, desviación de ±2,0 °C, desviación de ±2,5 % HR
Esta última parte es la más importante. Las pruebas repetibles dependen de un control estricto, no solo de un amplio rango en una hoja de especificaciones.
Una cámara ambiental tradicional suele ser una cámara de acceso, de paso o personalizada más grande, diseñada para mayor volumen de muestras, productos más pesados o una simulación ambiental más amplia.
Las cámaras tradicionales son necesarias cuando el tamaño de la muestra, la cantidad o la norma aplicable exigen más volumen interno. Los subconjuntos automotrices, el hardware aeroespacial, los equipos embalados y la electrónica de alta potencia a menudo necesitan un mayor volumen de aire para que la muestra no domine el entorno de la cámara. Una cámara portátil puede ciclar más rápido, pero una cámara grande puede procesar más piezas bajo la misma exposición.
El costo no es solo el precio de compra. El espacio en el suelo, la energía, la puesta en marcha, la calibración, el acceso para mantenimiento, el tiempo del operador y la disponibilidad de la cámara afectan el presupuesto real.
Una cámara térmica portátil suele costar menos de comprar, instalar y ubicar. ¿Por qué? Funciona en un espacio de trabajo compacto y con un sistema de refrigeración más pequeño. Esto la hace más adecuada económicamente para:
I+D
Análisis de reparación
Pequeños lotes
Pruebas cortas frecuentes
Una cámara ambiental tradicional cuesta más inicialmente, pero justifica su lugar cuando una sola ejecución necesita validar un conjunto grande o muchas muestras a la vez.
Un inconveniente: una cámara portátil solo es rentable si la muestra cabe con suficiente flujo de aire libre alrededor. Si una pieza bloquea la circulación, produce una gran carga térmica o necesita muchos pasamuros, los datos pueden volverse poco fiables. Las cámaras portátiles LIB están clasificadas para unacarga térmica de 1000 W, conenfriamiento de 1 °C/min and calentamiento de 3 °C/min— compruebe estos valores con la salida térmica real de su muestra antes de comprar.
La eficiencia consiste en iniciar una prueba válida rápidamente, mantener el perfil, recopilar datos y devolver la cámara al siguiente usuario.
Las cámaras térmicas portátiles destacan en trabajos de ingeniería de ciclo corto. Así es como se ve en la práctica:
Colocar un pequeño conjunto dentro
Conectar un cable a través del puerto de cable de Φ50 mm
Establecer un perfil en el controlador de pantalla táctil
Iniciar la ejecución
Sin esperas de días para reservar una cámara grande. Las cámaras tradicionales requieren más planificación: accesorios, estantes, revisión de seguridad, equilibrio de carga.
El equipo portátil gana cuando se necesitan muchas pruebas pequeñas y diferentes a lo largo de la semana. Un equipo de sensores podría ejecutar comprobaciones de arranque en frío a -40 °C por la mañana, almacenamiento a +85 °C por la tarde y exposición a humedad durante la noche, todo en la misma cámara. Una cámara más grande gana cuando el mismo perfil debe aplicarse a un lote de producción o a un conjunto voluminoso.
La elección correcta de la cámara depende del modo de fallo. El estrés térmico no se comporta igual en una unión soldada, un paquete de baterías, una junta de goma o una pieza metálica recubierta.
Pruebas de fiabilidad de electrónica y semiconductoresLas placas pequeñas, los chips, los relés, los conectores y los sensores a menudo necesitan arranque en frío, calor seco, calor húmedo y ciclos de temperatura. Una cámara térmica portátil puede reproducir el agrietamiento de uniones soldadas, el retardo de respuesta de LCD a baja temperatura, la desviación de resistencia de conectores tras la exposición a humedad y el reinicio intermitente de la electrónica alimentada.
Para trabajos basados en normas, el perfil exacto debe incluirse en el plan de pruebas:
IEC 60068-2-1(frío): de -65 °C a -5 °C, permanencia de 2, 16, 72 o 96 horas tras la estabilización de la temperatura
IEC 60068-2-2(calor seco): exposiciones especificadas a alta temperatura, mismas duraciones de 2/16/72/96 horas
IEC 60068-2-78(calor húmedo, estado estacionario): comúnmente 30 °C ±2 K o 40 °C ±2 K, a 85 % ±3 % HR o 93 % ±3 % HR
Simulación ambiental de componentes automotricesLas piezas automotrices se enfrentan al calor del vehículo estacionado, arranques en frío, aumento de temperatura bajo el capó y migración de humedad. Los módulos pequeños, interruptores, pantallas, llaves a distancia, sensores y conectores de arneses de cables son muy adecuados para el cribado en cámaras compactas.
Pero hay un límite: si el perfil requiere choque térmico rápido, salpicaduras de agua, vibración o una pieza de nivel de vehículo completo, opte por una cámara tradicional o un sistema combinado. Las cámaras portátilesenfriamiento de 1 °C/min and calentamiento de 3 °C/minestán diseñadas para pruebas de rampa controlada, no para choque térmico de transferencia instantánea.
Validación de durabilidad aeroespacial y de materialesLos proveedores aeroespaciales prueban la estabilidad dimensional, el comportamiento del recubrimiento, la resistencia de adhesivos y la respuesta electrónica bajo temperaturas bajas o altas. Los métodos de temperatura MIL-STD-810H se adaptan al entorno del ciclo de vida del producto en lugar de copiarse como una receta fija. Para exposición a alta temperatura, las condiciones calientes inducidas pueden alcanzar de 71 °C a 85 °C en casos graves relacionados con la radiación solar.
Pruebas de envejecimiento acelerado de I+DLos equipos de I+D valoran las cámaras portátiles porque esperar a una cámara grande puede retrasar las decisiones de diseño. Algunos ejemplos incluyen comparación de adhesivos a +70 °C, comprobaciones de deformación plástica a +85 °C, desviación del offset del sensor tras exposición a 40 °C/93 % HR y pruebas de arranque a baja temperatura a -40 °C.
Ningún tipo de cámara es universalmente mejor. La elección correcta se ajusta al tamaño de la muestra, la carga térmica, la severidad del perfil, las necesidades de informes y el flujo de trabajo del laboratorio.
Elija una cámara térmica portátil cuando:
La muestra es pequeña y la carga de prueba es moderada
El acceso rápido importa más que la capacidad bruta
Está probando electrónica compacta, pequeños componentes automotrices o aeroespaciales, cupones de material, recubrimientos, juntas o adhesivos
Trabaja en un laboratorio de I+D con espacio limitado
Elija una cámara ambiental tradicional cuando:
La muestra es voluminosa, pesada o de alta potencia
Está realizando una validación de lote formal
Necesita múltiples estantes, acceso para entrar o accesorios grandes
La prueba implica alta disipación de calor, integración de vibración o protección de seguridad especial

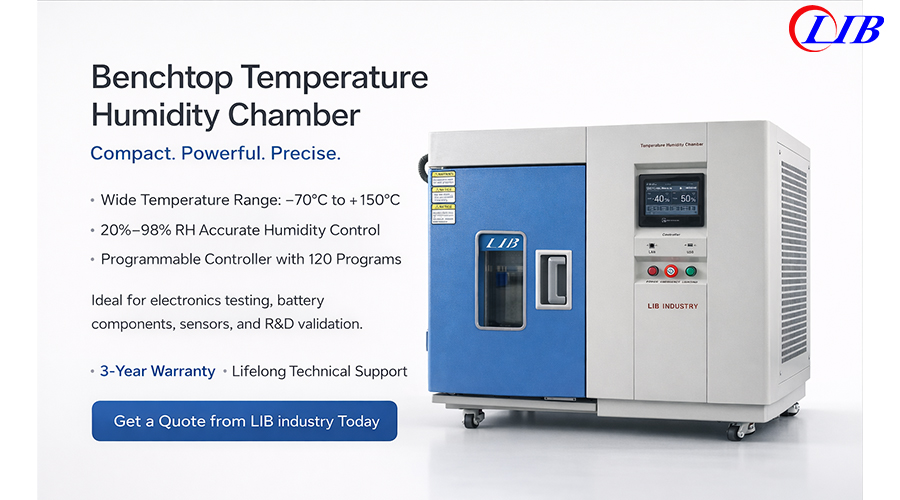

La cámara térmica portátil de LIB está diseñada para laboratorios compactos que aún necesitan un control preciso. La construcción:
Sala de trabajo:acero inoxidable SUS304
Exterior:acero con revestimiento protector
Aislamiento:espuma de poliuretano y algodón aislante
Refrigeración:sistema de refrigeración por compresión mecánica
Protecciones de seguridad:sobretemperatura, sobrecorriente, alta presión del refrigerante, escasez de agua, fuga a tierra, quemado en seco del humidificador
| Parámetro | Especificación |
|---|---|
| Volumen interno | 50 L u 80 L |
| Dimensiones internas | 320 × 350 × 450 mm o 400 × 400 × 500 mm |
| Dimensiones totales | 820 × 1160 × 950 mm o 900 × 1210 × 1000 mm |
| Rango de temperatura | -20 °C / -40 °C / -70 °C hasta +150 °C |
| Rango de humedad | 20 % a 98 % HR |
| Precisión de control | fluctuación de ±0,5 °C; desviación de ±2,0 °C; desviación de ±2,5 % HR |
| Velocidad de rampa | enfriamiento de 1 °C/min; calentamiento de 3 °C/min |
| Carga térmica | 1000 W |
| Configuración estándar | puerto de cable Φ50 mm con tapón; dos estantes |
 |
 |
Estas especificaciones permiten pruebas de fiabilidad de lotes pequeños, monitorización de muestras alimentadas, trabajo de laboratorio compacto y comprobaciones de ingeniería repetibles.
Xi'an LIB Environmental Simulation Industry ha fabricado cámaras de pruebas ambientales desde2009— diseño, producción, puesta en marcha, entrega, instalación y capacitación, todo internamente. La gama de productos cubre cámaras de temperatura y clima, cámaras de corrosión, cámaras de ingreso de polvo y agua, cámaras de intemperismo y cámaras de prueba especiales.
Datos rápidos:
más de 56 paísesha dado servicio a
garantía de 36 meses, con servicio de seguimiento de por vida
Proceso de entrega de LIB: discusión técnica → diseño de la cámara → producción según los parámetros acordados → inspección de rendimiento → tres días de puesta en marcha continua → calibración → emisión de informe → transporte → orientación para la instalación → capacitación del operador. El objetivo es simple: reducir el riesgo de que una cámara técnicamente correcta sea difícil de instalar, mantener o usar.
Una cámara térmica portátil es ideal para probar artículos pequeños como placas de circuito compactas, ofrece a los ingenieros una comprobación rápida, cabe en un laboratorio muy pequeño y tiene una capacidad moderada de eliminación de calor. Una cámara ambiental tradicional es la opción más segura para artículos muy grandes, pruebas de validación de alto volumen con accesorios pesados y programas de pruebas ambientales complejos.
La mejor decisión comienza con el perfil de prueba: rango de temperatura, rango de humedad, tiempo de permanencia, velocidad de rampa, volumen de la muestra, salida de calor, enrutamiento de cables y parámetros de la norma.
¿No está seguro de qué cámara se adapta a su plan de pruebas? Hable con el equipo de ingeniería de LIB para una recomendación de especificaciones, osolicitar una cotizaciónpara una cámara térmica portátil de 50 L o 80 L.
¿Para qué se utiliza una cámara térmica portátil?
Una cámara térmica portátil prueba artículos pequeños bajo condiciones de calor, frío y humedad. Los usos típicos incluyen pruebas de PCB, pruebas de sensores, envejecimiento de conectores, pruebas de materiales y reproducción de fallos de campo en piezas devueltas.
¿En qué se diferencia una cámara térmica portátil de una cámara ambiental tradicional?
Una cámara térmica portátil es más pequeña, más fácil de colocar en un laboratorio compacto y adecuada para muestras pequeñas. Una cámara ambiental tradicional proporciona mayor capacidad para productos voluminosos.
¿Es adecuada una cámara ambiental de sobremesa para pruebas a largo plazo?
Sí, siempre que el tamaño de la muestra, la carga térmica, el rango de humedad y el tiempo de permanencia se ajusten a la capacidad de la cámara. Los perfiles de calor húmedo como 40 °C y 93 % HR necesitan un control de humedad estable y suficiente flujo de aire alrededor de la muestra.
¿Por qué elegir las cámaras térmicas portátiles LIB?
Las cámaras térmicas portátiles LIB ahorran espacio sin renunciar a la precisión. Funcionan desde -20 °C / -40 °C / -70 °C hasta +150 °C, mantienen la humedad entre el 20 % y el 98 % HR, se mantienen dentro de ±0,5 °C y soportan una carga térmica de 1000 W, suficiente para proteger incluso muestras sensibles a la temperatura durante las pruebas.
