Dentro de la Cámara de choque térmico de LIB: Cómo los diseños de doble zona y tres zonas aceleran las pruebas de Confiabilidad

Sep 03 2025

Table of Content [Hide]

Cuando las condiciones del mundo real se ven difíciles

Imagínese la unidad de control electrónico (ECU) de un automóvil en una gélida mañana de enero en el norte de Canadá. Al amanecer, se enfrenta a-40   ° C. Horas más tarde, después de que el motor funciona, las temperaturas internas pueden subir por encima de 80   ° C. Los ingenieros no pueden esperar años para ver si la ECU sobrevive; aquí es dondeCámaras de choque térmicoEntran, simulando cambios de temperatura rápidos y extremos para revelar vulnerabilidades antes de que los productos lleguen al campo.

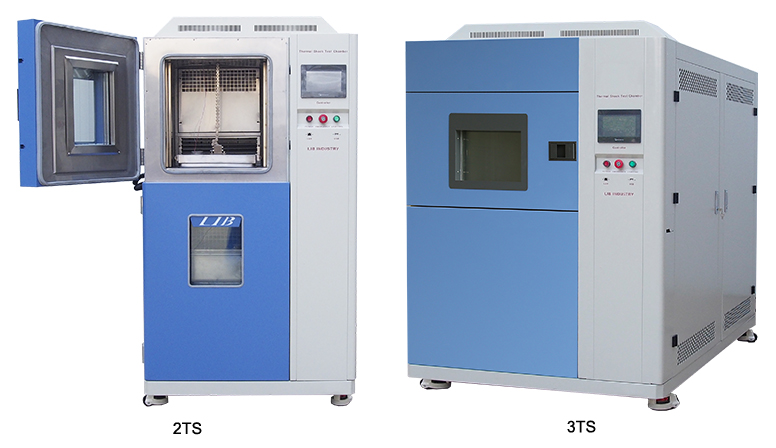

Diferencias estructurales: doble zona frente a tres zonas

Aspecto	Zona dual (serie 2TS)	Tres zonas (serie 3TS)

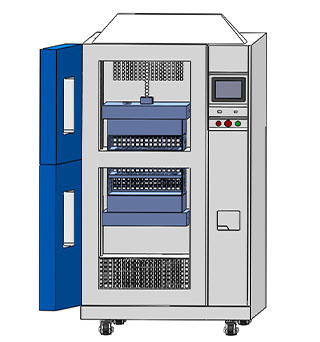

Diseño de cámara	Dos cámaras independientes (caliente y fría) apiladas verticalmente	Tres cámaras (caliente, ambiente, frío) con zona de muestra fija
Transferencia de la muestra	Cesta móvil lanza muestras entre zonas en ≤ 3 S	La Conmutación de flujo de aire redirige el aire caliente/frío a muestras estacionarias en ≤ 15 s
Estilo de transición	Crea cambios bruscos y extremos de temperatura	Proporciona una etapa ambiental intermedia para transiciones graduales
Estrés mecánico	El movimiento de la cesta puede agregar un ligero estrés mecánico a las muestras	Sin movimiento, ideal para ensamblajes frágiles o de precisión
Eficiencia del espacio	Compacto, ahorro de espacio para laboratorios más pequeños	Mayor huella pero admite pruebas delicadas

Descripción general de la especificación

Característica	Zona dual (serie 2TS)	Tres zonas (serie 3TS)
Estructura	Zonas calientes y frías con una cesta de prueba móvil (transferencia ≤ 3  s)	Zonas calientes, ambiente, frías con muestras estacionarias, conmutación de aire
Volumen y carga	22   L-505  L, 20-60  kg	100  L-500  L , 10-35  kg
Rango de temperatura	Caliente: hasta 220   °C, Frío: − 75   °C	Caliente: hasta 220   °C, Frío: − 75   °C
Exactitud	± 0,5   °C
Control y seguridad	Pantalla táctil PLC, Ethernet, protección contra sobre-temp/sobrecorriente/fugas	Igual, además de programas de varios pasos y monitoreo remoto
Aplicaciones recomendadas	Pruebas rápidas de alta frecuencia: PCB, semiconductores, sensores, módulos ECU	Montajes grandes o sensibles: aviónica aeroespacial, dispositivos militares, instrumentos de precisión
Personalización	Volumen, rango de temperatura, transferencias de líquido a líquido o aire a líquido	Volumen, peso, características de seguridad, procesos especiales

inside_lib’s_thermal_shock_chamber_how_dual-zone_and_three-zone_designs_accelerate_reliability_testing3.jpg

Interpretación:

Las cámaras de doble zona sobresalen en el ciclo rápido de pequeños componentes, lo que revela microgrietas o fatiga de soldadura.

Proporcionan transiciones controladas y graduales, ideales para conjuntos sensibles o grandes donde la estabilidad de la muestra es crítica.

Cumplimiento de los estándares globales

Las cámaras LIB siguen estándares internacionales reconocidos:

-IEC 60068-2-14-Pruebas de cambio de temperatura
-MIL-STD-883-Microelectrónica choque térmico
-JIS C0025-Prueba de electrónica japonesa

Estas certificaciones garantizan que los resultados de las pruebas sean aceptados a nivel mundial para la calificación del producto.

Aplicaciones del mundo real

· Automoción: las cámaras de doble zona Validan los paquetes de baterías de vehículos eléctricos, los sensores y las ECU en simulaciones rápidas de invierno a verano, lo que a menudo expone las fracturas de las articulaciones de soldadura después de menos ciclos.

· Aeroespacial: Las cámaras de tres zonas enfatizan las placas de aviónica para el cumplimiento de DO-160, revelando la delaminación gradual y la fatiga térmica durante el funcionamiento a largo plazo.

· Electrónica: Las obleas de semiconductores y los PCB soportan de cientos a miles de ciclos en ambos tipos de cámaras, lo que produce diferentes conocimientos sobre fallas tempranas frente a degradación a largo plazo.

· Instrumentos de defensa y precisión: Las pruebas estacionarias de tres zonas minimizan los golpes mecánicos, lo que ayuda a garantizar que la alineación óptica y la calibración de precisión permanezcan intactas incluso después de un ciclo de temperatura severo.

Al replicar condiciones realistas, los ingenieros pueden detectar debilidades, refinar diseños y reducir las costosas fallas de campo.

Ventajas de ingeniería de cámara de prueba de choque térmico de LIB

· Transferencias rápidas pero precisas (≤ 3  s en doble zona, ≤ 15  s en tres zonas)

· Recuperación rápida de la temperatura (≤ 5  min)

· Tamaños de cámara personalizables para muestras pequeñas y grandes

· Pantalla táctil PLC avanzada con soporte multiprograma y monitoreo remoto

· Seguridad y eficiencia: protección a temperaturas, purga de nitrógeno opcional, refrigeración energéticamente eficiente

Estas características hacen que las cámaras LIB sean confiables, seguras y adaptables a diversas industrias.

Conclusión y llamado a la acción

La prueba de choques térmicos cierra la brecha entre las simulaciones de laboratorio y el rendimiento del mundo real. Con cámaras LIB de doble zona y de tres zonas, los ingenieros pueden seleccionar la herramienta adecuada para sus objetivos, ya sea que necesiten una detección rápida de puntos débiles o conocimientos de confiabilidad a largo plazo.

¿Listo para elevar las pruebas de su producto? Explore la gama completa de cámaras de choque térmico de LIB o póngase en contacto con nuestros expertos enInquiry@libtestchamber.comPara diseñar una solución personalizada adaptada a sus necesidades.
