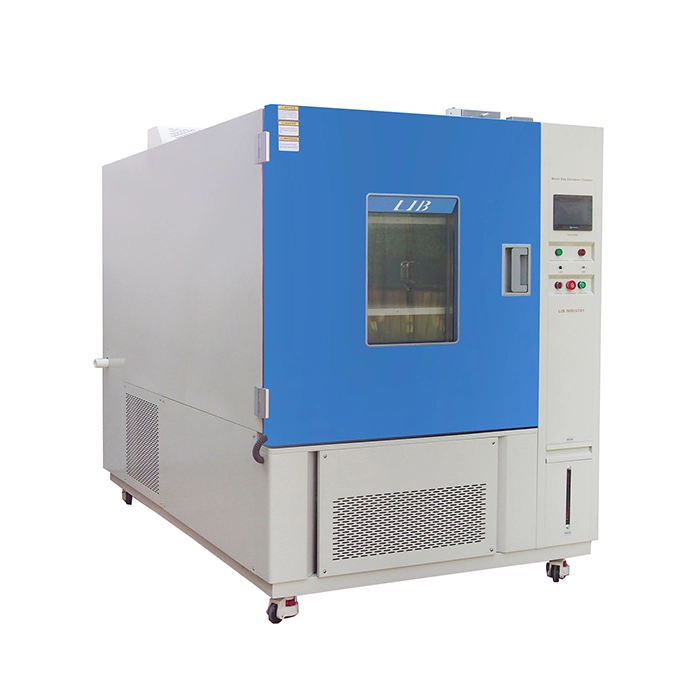

Cámara de prueba MFG

En la cámara de prueba MFG (gases que fluyen mezclados), la relación de mezcla, el caudal, la temperatura, la humedad y otros parámetros ambientales de varios gases se pueden controlar con precisión, probando la resistencia a la corrosión de varios materiales, componentes electrónicos y otros productos en el ambiente de gases corrosivos mezclados.

La cámara de prueba LIB MFG puede realizar una sola prueba de gas y también puede realizar una prueba de gas mixta (H2S/NO2/CL2/SO2, etc.).


Modelo: GCM-100, GCM-225, GCM-500, GCM-800, GCM-1000

Estándar: ASTM B827, ASTM B845, IEC 60068-2-60, IEC 60068-2-42, MIL-STD-810


Características y beneficios de la cámara de prueba MFG

1. Una variedad de gases diferentes, como H2S,NO2,CL2,SO2,NH3,etc. se mezclan con precisión en una proporción determinada. Controlador de flujo de gas de alta precisión con precisión de control de piezas por mil millones (ppb).

2. Además del control de gas, el rango de temperatura se puede controlar de 15 ° C a 100 ° C, y la humedad se puede ajustar de 30% a 98% RH, que es una regulación amplia y precisa de la temperatura y la humedad para satisfacer las diferentes necesidades de la prueba.

3. Equipado con controlador de flujo de gas de alta precisión, sensor de temperatura, sensor de humedad, que puede controlar con precisión varios parámetros en la cámara de prueba MFG para garantizar la estabilidad y precisión de las condiciones de prueba.

4. El diseño cóncavo y convexo, sello de silicona, cerradura electromagnética se utilizan para garantizar la estanqueidad de la cámara de prueba durante la prueba, evitar que los gases nocivos se escapen.


Especificaciones DE LA CÁMARA DE LA PRUEBA DE MFG

Modelo

GCM-100

GCM-225

GCM-500

Dimensiones internas (mm)

400*500*500

500*600*750

700*800*900

Dimensiones totales (mm)

1010*1050*1620

1110*1150*1860

1330*1350*2010

Volumen interior (L)

100

225

500

Rango de temperatura

15 °C ~ 80 °C

Fluctuación de la temperatura

± 0,5 ℃

Desviación de la temperatura

± 2,0 ℃

Rango de humedad

30% ~ 98% RH

Desviación de la humedad

± 2.5% RH

Concentración SO2

100 ~ 500 ppb ± 20 ppb (ajustable)

H2S

Concentración

10 ~ 100 ppb ± 20 ppb (ajustable)

NO2

Concentración

200 ppb ± 20 ppb (ajustable)

Cl2

Concentración

10 ~ 20 ppb ± 5 ppb (ajustable)

Tasa de cambio de aire

3 ~ 10 veces/H

Sistema de enfriamiento

Sistema de refrigeración de compresión mecánica

Humidificador

Aislamiento externo, humidificador de evaporación de superficie de acero inoxidable

Sistema de suministro de agua

Sistema de purificación de agua, Suministro automático de agua

Controlador

Controlador de pantalla táctil LCD a color programable

Conexión Ethernet, PC Link

Sensor de gas

Sensor de gas H2S/NO2/CL2/SO²

Circulación del aire

Ventilador de viento centrífugo

Cerradura de puerta

Cerradura electromagnética

Dispositivo de escape de gas

Unidad de escape

Dispositivo de seguridad

Humidificador Protección de combustión seca; Protección contra sobretemperaturas; Protección contra sobrecorriente;

Protección contra la escasez de agua; Protección contra las fugas de la tierra

Material interior

Acero inoxidable SUS304 + plásticos reforzados con fibra de vidrio

Material exterior

Placa de acero con revestimiento protector

Configuración de la cámara de prueba MFG


Sala DE TRABAJO

ElSala de trabajo'S SUS304El material de acero inoxidable está cubierto con una capa de acero de vidrio, que evita la corrosión y mejora la robustez del equipo.MFG_Test_Chamber8.jpg

② Sistema de circulación de aire

Compuesto por un ventilador centrífugo y un motor de accionamiento, el aire en la cámara de prueba circula continuamente para garantizar la distribución uniforme de los parámetros ambientales como la temperatura, la humedad y la concentración de gas en la cámara.


Sistema de calefacción

Alambre de resistencia de alta potencia, aumente rápidamente la temperatura en la cámara de prueba.MFG_Test_Chamber9.jpg

Sistema de control

PID controla con precisión la temperatura, la humedad, el flujo de gas y otros parámetros, y también tiene funciones de monitoreo, alarma y registro de datos.MFG_Test_Chamber13.jpg

⑤ Sistema de refrigeración

Compuesto por compresor, condensador, mecanismo de acelerador y evaporador. La temperatura en la cámara se reduce absorbiendo calor a través de la evaporación del refrigerante.MFG_Test_Chamber10.jpg

Dispositivo de escape

  • Tanque de solución NAOH para diluir H2S/NO2/CL2/SO2, haciendo que el lugar de trabajo sea limpio y seguro.

  • También se puede agregar el tanque Diluir H₂SO₄ para diluir los gases alcalinos.


⑦Sistema de humedad

Humidificación de vapor, aumentar rápidamente la humedad dentro delCámara...MFG_Test_Chamber12.jpg

⑧Medidor de flujo de gas

Mida y controle con precisión el flujo de gas en la cámara de prueba para garantizar que la concentración del gas dentro de la Cámara alcance el valor establecido requerido por la prueba.MFG_Test_Chamber16.jpg

⑨Sensor de gas

El sensor de gas de alta precisión puede monitorear la concentración, el tipo y otros parámetros del gas en elCámaraEn tiempo real, y alimentar los datos de nuevo al sistema de control.MFG_Test_Chamber2.jpg
