Cuando un módulo de control electrónico dentro de un automóvil falla repentinamente en un día de verano abrasador o en una mañana de invierno helada, la causa raíz a menudo radica en una cosa: el estrés térmico. Los componentes se expanden y contraen a diferentes velocidades, las juntas de soldadura se debilitan y los plásticos se vuelven quebradizos. Estas batallas invisibles dentro de los productos son la razón por la que el equipo de prueba de ciclo de temperatura se ha vuelto indispensable en la ingeniería de confiabilidad moderna.
En lugar de esperar años por los datos de campo, los fabricantes ahora simulan décadas de uso en el mundo real en cuestión de semanas. ConEquipo de prueba de ciclo de temperaturaPor LIB, los ingenieros pueden llevar los productos a sus límites, exponer debilidades ocultas y verificar el cumplimiento de los estándares globales, todo antes de que el primer cliente gire la llave de encendido.
El ciclo de temperatura expone un producto a extremos alternos de alta y baja temperatura. Esta expansión y contracción repetidas acelera el envejecimiento y destaca las debilidades en el diseño o la selección de materiales. Industrias como la automotriz, aeroespacial y la electrónica de consumo se basan en estas pruebas para:
-Validar la durabilidad del producto en condiciones duras
-Detectar defectos de fabricación latente
-Cumplir con los estándares internacionales de confiabilidad (por ejemplo, IEC, JESD22, MIL-STD)
-Reducir las reclamaciones de garantía y fallas en el campo

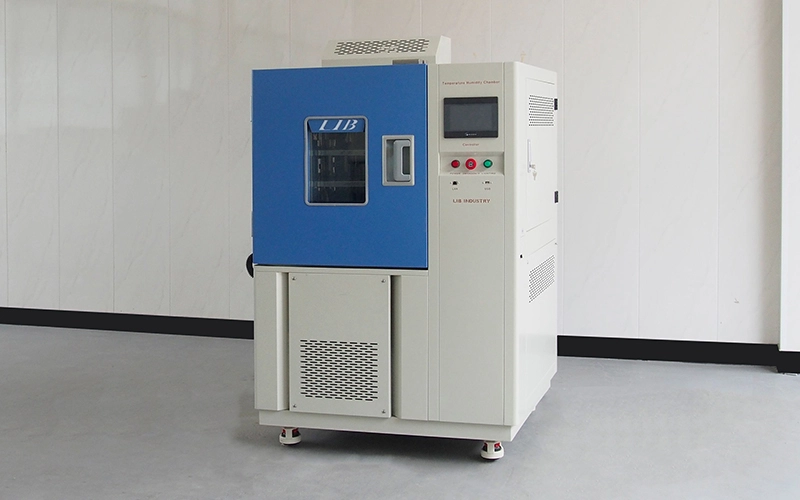

Las cámaras modernas de ciclo de temperatura están diseñadas con varias capacidades avanzadas:
Característica | Propósito |
Amplio Rango de temperatura (-70/ -40/ -20 °C a 180 °C) | Simula entornos del mundo real, desde el Frío Ártico hasta el calor del motor. |
Tarifas de rampa rápida (hasta 5/10/15/20 °C/min) | Acelera los ciclos de estrés, reduciendo la duración de la prueba. |
Sistema de flujo de aire uniforme | Asegura la exposición constante de todas las muestras de prueba. |
Controlador programable | Permite perfiles de ciclo térmico complejos y registro de datos. |
Seguridad y fiabilidad | Protección contra temperaturas y sistema de refrigeración estable. |
| |
Para ilustrar cómo se aplican los equipos de prueba de ciclo de temperatura LIB, Tomemos el ejemplo de probar una unidad de control electrónico Automotriz (ECU).
Objetivo de prueba: Validar la confiabilidad de la Junta de soldadura y la durabilidad de PCB en ciclos de temperatura a largo plazo.
Estándares seguidos:
-AEC-Q100:Calificación de prueba de estrés para circuitos integrados automotrices.
-IEC 60068-2-14:Pruebas ambientales-Choque térmico y ciclismo.
Parámetros de la prueba:
-Rango de temperatura:-40 °C a 125 °C
-Tiempo de permanencia:30 minutosEn cada extremo
-Tasa de rampa:15 °C/min
-Ciclos totales:Ciclos 1000
Proceso:

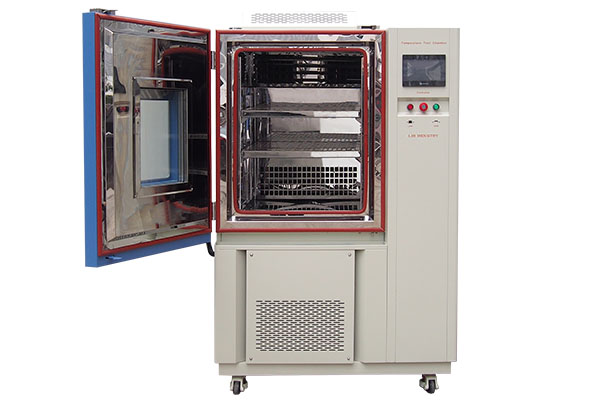

1. La ECU está montada en un dispositivo dentro de la Cámara de ciclo de temperatura de LIB.
2. El controlador está programado con el perfil de ciclo térmico.
3. Registro de datos registra uniformidad de temperatura y recuentos de ciclos.
4. El análisis posterior a la prueba inspecciona las grietas de la soldadura bajo un microscopio, asegurando el cumplimiento de la AEC-Q100.
Este proceso permite a los proveedores de automóviles predecir el rendimiento del campo sin esperar años de uso en el mundo real.
Los fabricantes de productos electrónicos también dependen en gran medida de las pruebas de ciclo térmico para placas y conectores de circuitos impresos. Por ejemplo, los teléfonos inteligentes de consumo se someten a pruebas que oscilan entre-20 ° C y 70 ° C, simulando el uso diario en diferentes climas. Las fallas como las micro-grietas, la delaminación o el aflojamiento de los conectores pueden detectarse temprano, lo que evita la retirada masiva.
Las cámaras de ciclo de temperatura de LIB, con una uniformidad de temperatura precisa y una larga estabilidad operativa, respaldan estos rigurosos requisitos de prueba.
LIB se destaca ofreciendo:
-Personalización:Tamaños de cámara no estándar y funciones de prueba combinadas (temperatura, humedad, vibración).
-Precisión:Sensores de alta precisión y flujo de aire uniforme para obtener resultados consistentes.
-Eficiencia energética:Modernos sistemas de refrigeración diseñados para la operación sostenible.
-Cumplimiento global:Cámaras diseñadas para cumplir con los estándares IEC, MIL-STD y AEC automotriz.
Ya sea para proveedores de automóviles o fabricantes de dispositivos electrónicos, LIB proporciona una solución de prueba integral que garantiza tanto el cumplimiento como la excelencia del producto.
La fiabilidad no es negociable en las industrias automotriz y electrónica. Los equipos de prueba de ciclo de temperatura desempeñan un papel fundamental en la exposición de las debilidades, la garantía del cumplimiento y la entrega de productos duraderos al mercado. Los equipos de prueba de ciclo de temperatura de LIB están diseñados para replicar los entornos más duros, lo que ayuda a los fabricantes a reducir los riesgos y generar confianza con sus clientes.
¿Listo para mejorar las pruebas de confiabilidad de su producto? Explore la gama completa de equipos de prueba de ciclo de temperatura de LIB y póngase en contacto con nuestro equipo hoy mismo para obtener una solución personalizada que se adapte a las necesidades de su industria.
