Características clave de la cámara de preacondicionamiento UV IEC 61215 MQT10
Cumplimiento estricto de normas— Cumple plenamente con los requisitos de preacondicionamiento UV de las normas IEC 61215-2 (MQT 10), IEC 61730 e IEC 61646.
Control preciso del espectro— Proporciona una relación estable UVA/UVB/UVC (UVC < 0,1 %, UVB 3 %–10 %, UVA 90 %–97 %) para alcanzar la dosis acumulada objetivo de 15 kWh/m² (320–400 nm) y 7,5 kWh/m² (280–320 nm).
Regulación avanzada de temperatura— Mantiene la temperatura de la cámara entre ambiente y 90 °C ±2 °C y la temperatura del panel negro (BPT) entre 35 y 80 °C, con retroalimentación automática continua de los sensores.
Gran capacidad y dimensiones personalizadas— El portamuestras estándar admite 1400 × 2400 mm (An. × Al.) y puede contener 2/4/6 o más módulos por ciclo; se dispone de bastidores diseñados a medida para paneles irregulares o de gran tamaño.
Monitorización en línea de la intensidad UV— El radiómetro integrado mide continuamente la intensidad UV y calcula automáticamente la dosis de exposición acumulada, con una irradiancia UV máxima limitada a < 250 W/m².
Diseño de exposición UV de cobertura total— La disposición de las lámparas y el posicionamiento de las muestras están diseñados para eliminar sombras y subexposición en los bordes, garantizando que cada módulo reciba una irradiancia uniforme en toda su superficie.
Por qué el preacondicionamiento UV es crítico para los módulos fotovoltaicos
Según IEC 61215 MQT 10, los módulos fotovoltaicos deben someterse a una exposición UV total mínima de 15 kWh/m² antes de entrar en ciclos térmicos (MQT 11) o pruebas de humedad-congelación (MQT 12). Este proceso identifica materiales poliméricos susceptibles — como amarilleo del backsheet, delaminación o decoloración del EVA — que de otro modo podrían causar fallos en campo en plantas solares tras años de exposición exterior.
Especificaciones técnicas de la cámara de preacondicionamiento UV IEC 61215 MQT10
Parámetro |
Especificación |
Name |
Cámara de preacondicionamiento UV |
Modelo |
UVP-02 |
Norma aplicable |
IEC 61215-2:2021 MQT 10, IEC 61730, IEC 61646 |
Dimensión interna (Pr. × An. × Al.) |
1450 × 745 × 2500 mm |
Dimensión total (Pr. × An. × Al.) |
1875 × 1210 × 2800 mm |
Tamaño del portamuestras (An. × Al.) |
1400 × 2400 mm |
Capacidad de muestras |
2 / 4 / 6 / ... piezas |
Fuente de irradiación |
Lámparas fluorescentes UVA (20 ud.) y UVB (10 ud.) |
Rango de temperatura |
Ambiente ～ 90 °C ±2 °C |
Temperatura del panel negro (BPT) |
35 ～ 80 °C |
Ancho de banda |
UVC: < 0,1 % |
Control de irradiancia |
280–320 nm: 7,5 kWh/m² |
Controlador |
Pantalla táctil LCD en color programable |
Material exterior |
Chapa de acero con recubrimiento protector |
Material interior |
Acero inoxidable SUS304 |
Aislamiento térmico |
Espuma de poliuretano y algodón aislante |
Fuente de alimentación |
AC380V, 50Hz, trifásica |
Detalles de la cámara de preacondicionamiento UV IEC 61215 MQT10
|

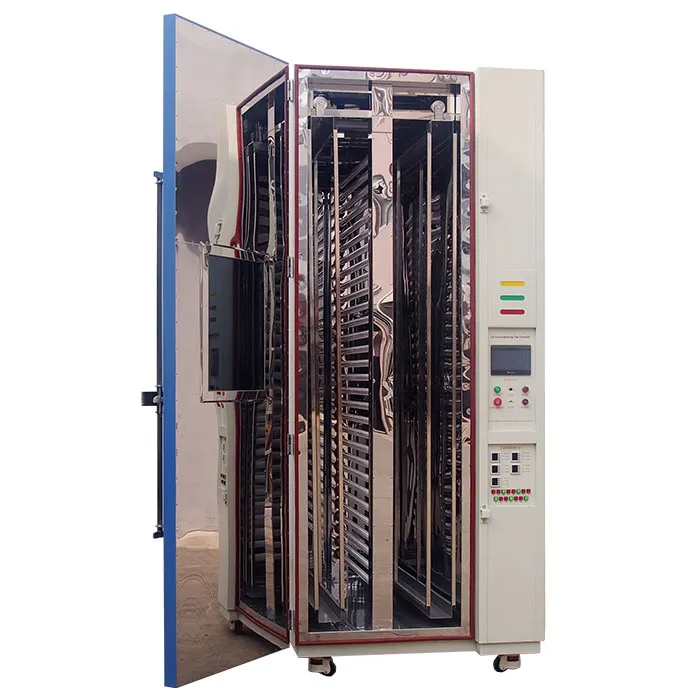

Conjunto de lámparas UV
20 lámparas fluorescentes UVA + 10 UVB generan un espectro estable y uniforme (UVA 90–97 %, UVB 3–10 %, UVC < 0,1 %) con irradiancia UV máxima controlada por debajo de 250 W/m², igualando con precisión los requisitos de dosificación de IEC 61215 MQT10 para pruebas de degradación repetibles.
|
Controlador con pantalla táctil programable
Una interfaz táctil LCD en color permite la programación multisegmento de la dosis UV, temperatura de cámara y temperatura del panel negro (35–80 °C), con monitorización en tiempo real, registro de datos y cálculo automático de dosis para ciclos de prueba de larga duración no atendidos.
|
|
Interior de acero inoxidable SUS304
El revestimiento interior de la cámara utiliza acero inoxidable SUS304 resistente a la corrosión, combinado con un exterior de chapa de acero revestida, para soportar la exposición continua a rayos UV de alta intensidad y calor, lo que reduce el mantenimiento a largo plazo y prolonga la vida útil del equipo.
|
Sistema de aislamiento y protección de seguridad
La espuma de poliuretano y el algodón aislante mantienen la temperatura estable de la cámara hasta 90 °C ±2 °C, mientras que la protección contra sobretemperatura incorporada y un bloqueo de puerta con radiación UV protegen a los operarios y las muestras durante todo el ciclo de prueba.
|
Cámara de preacondicionamiento UV IEC 61215 MQT10 — Diseñada a medida para su módulo fotovoltaico
Los módulos fotovoltaicos presentan formatos muy variados: rectangulares estándar, grandes de escala comercial, BIPV, flexibles/curvos y formas irregulares. Una cámara de talla única suele provocar una exposición UV desigual, sombras en los bordes y dosis poco fiables, comprometiendo la validez de la prueba IEC 61215.
Dimensiones de cámara personalizadas— Dimensionada para adaptarse a la huella de su módulo más grande, desde cupones de laboratorio hasta paneles de tamaño completo.
Bastidores modulares ajustables— Soportes multinivel o con ángulo de inclinación sujetan de forma segura módulos rectangulares, trapezoidales, curvados o irregulares.
Disposición optimizada de lámparas— Espaciado UVA/UVB recalculado para cada configuración para una irradiancia uniforme en toda la superficie, incluidos bordes y esquinas, sin sombras ni puntos calientes.
Colocación multipunto del radiómetro— Puntos de sensor adicionales para disposiciones grandes o irregulares, verificando la cobertura total de dosis en cada zona.
Configuraciones de prueba por lotes— Bastidores diseñados para probar múltiples paneles (2/4/6+) simultáneamente con dosis y temperatura consistentes.
Nuestros ingenieros trabajan a partir de los planos o dimensiones de sus módulos para diseñar una cámara que garantice una exposición UV uniforme en toda la superficie, ayudándole a evitar repeticiones de pruebas y obteniendo resultados que resisten el escrutinio de certificación.
Garantía global y red de servicio de LIB Industry
Cada cámara UVP-02 está respaldada por una red de soporte diseñada para la fiabilidad a largo plazo, no solo para una venta puntual:
Garantía de 3 años— Cobertura completa en componentes principales para total tranquilidad.
Soporte técnico de por vida— Calibración continua, resolución de problemas y soporte de aplicación durante toda la vida útil de su equipo.
4 centros de servicio globales— Centros de servicio regionales que permiten una respuesta rápida y un menor tiempo de inactividad, dondequiera que esté ubicado su laboratorio.
29 agentes autorizados en todo el mundo— Una red global de distribuidores garantiza soporte en idioma local, disponibilidad de repuestos y servicio in situ en los principales mercados de pruebas solares.
Preguntas frecuentes
P: ¿Cuál es la dosis UV total requerida en IEC 61215 MQT10?
R: La cámara proporciona 15 kWh/m² a 320–400 nm (UVA) y 7,5 kWh/m² a 280–320 nm (UVB), representando UVB entre el 3 % y el 10 % del total UV, manteniendo una temperatura del panel negro de 35–80 °C.
P: ¿Se puede personalizar la cámara para módulos fotovoltaicos no estándar o de gran tamaño?
R: Sí. Las dimensiones de la cámara, los portamuestras y la disposición del conjunto de lámparas pueden diseñarse a medida según la forma y el tamaño de su módulo para garantizar una cobertura UV completa y uniforme; contacte con nuestro equipo de ingeniería con las especificaciones de su módulo para una propuesta personalizada.
P: ¿Qué garantía y soporte posventa incluye la cámara?
R: Cada unidad incluye una garantía de 3 años y soporte técnico de por vida, respaldada por 4 centros de servicio globales y una red de 29 agentes autorizados en todo el mundo para una respuesta local rápida.
