Seleccionar unacámara de estrés ambientalno es una simple elección de volumen. Una cámara de 225L puede ser más confiable que una unidad más grande cuando la muestra es pequeña, el flujo de aire está abierto y la prueba requiere un control estricto de temperatura y humedad. Una cámara de 1000L se convierte en la mejor opción cuando los accesorios, cables, muestras alimentadas o la carga por lotes ocupan el espacio de trabajo.
El tamaño de la cámara afecta la uniformidad de la temperatura, la estabilidad de la humedad y el rendimiento de la prueba. El espacio vacío dentro de la cámara es parte del sistema de prueba: permite que el aire acondicionado se mueva alrededor de la muestra en lugar de formar puntos calientes, bolsas frías o áreas húmedas cerca de la superficie.
Una regla práctica es mantener las muestras por debajo de aproximadamente un tercio del volumen de trabajo útil. Esto se aplica a bandejas de PCB, módulos de batería, piezas metálicas, dispositivos alimentados y muestras montadas.

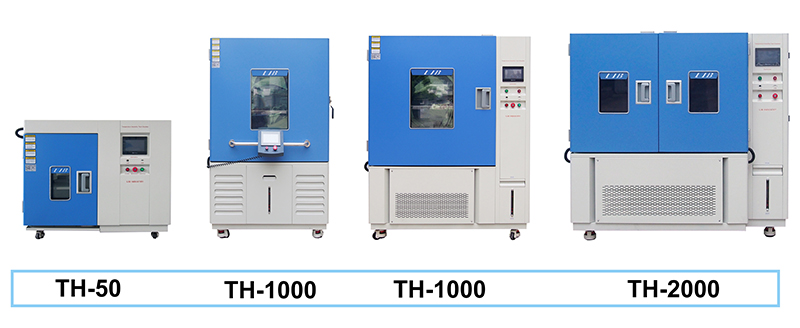

Volumen de la cámara |
Espacio interior, mm |
Uso ideal |
Ejemplos típicos |
100L |
400 × 500 × 500 |
Piezas pequeñas e I+D temprana |
Sensores, conectores, muestras de PCB |
225L |
500 × 600 × 750 |
Muestras medianas y trabajo de laboratorio flexible |
Módulos de control, ensamblajes pequeños |
500L |
700 × 800 × 900 |
Pruebas por lotes y ensamblajes más grandes |
Bandejas de PCB, carcasas de instrumentos |
800L |
800 × 1000 × 1000 |
Accesorios más grandes o mayor rendimiento |
Módulos de batería, subensamblajes |
| 1000L | 1000 × 1000 × 1000 |
Productos grandes y validación de producción |
Unidades de telecomunicaciones, sistemas electrónicos más grandes |
| |||
La selección final aún debe verificar el tamaño del accesorio, el enrutamiento de cables, el peso, la salida de calor y el perfil de prueba — la tabla a continuación muestra cómo hacerlo.
Mida la muestra en su condición real de prueba, no como un producto desnudo. Agregue soportes, bandejas, cables, termopares, soportes, estantes y espacio de seguridad.
Para una muestra, verifique el espacio libre de flujo de aire lateral, superior y trasero. Para pruebas por lotes, evite el apilamiento denso: diez piezas pequeñas colocadas demasiado juntas pueden bloquear el aire más severamente que una muestra más grande.
El mismo producto puede necesitar diferentes tamaños de cámara en diferentes etapas del proyecto. I+D necesita cambios rápidos de configuración. El control de calidad necesita colocación repetible. El cribado de producción se preocupa más por las piezas por ejecución. Así es como se manifiesta en cada tamaño:
100L — componentes pequeños e I+D temprano. Adecuado para sensores, conectores, cupones de PCB, muestras de caucho, recubrimientos, adhesivos y subcomponentes electrónicos pequeños — útil cuando las pruebas cambian con frecuencia y la carga debe ser rápida. Se vuelve inadecuado una vez que el accesorio llena la mayor parte de la cámara; si los cables, soportes o apoyos obstruyen el paso del aire, pase a 225L.
225L — el punto medio flexible. Más altura y profundidad que una cámara compacta, pero aún manejable en espacio de suelo. Una elección común para ensamblajes electrónicos, bandejas de PCB y dispositivos alimentados con cableado de señal, especialmente para programas de I+D mixtos que alternan entre calor húmedo (p. ej., 40°C / 93% HR) y verificaciones a baja temperatura en la misma semana.
500L y 800L — pruebas por lotes y ensamblajes más grandes. 500L es la elección estándar para pruebas por lotes repetibles, inspección de entrada, comparación de materiales y cribado de confiabilidad. Suba a 800L cuando los accesorios sean más grandes o el artículo sea alto — módulos de batería, paneles de instrumentos, configuraciones con mucho cableado — donde el volumen adicional brinda flujo de aire estable y acceso seguro, no solo ajuste.
1000L — productos grandes y validación de alto rendimiento. Se adapta a productos grandes o ejecuciones de validación repetidas donde las cámaras más pequeñas requerirían demasiados ciclos. También es la escala correcta para equipos alimentados, ya que el cableado, la eliminación de calor y la colocación de sensores necesitan espacio. La pregunta real no es solo '¿caberá?', sino '¿caberá con flujo de aire estable y acceso seguro?'.
Referencia rápida por aplicación: I+D de componentes → 100L o 225L. Ensamblajes electrónicos que necesitan espacio para operación con alimentación y cableado → 225L o 500L. Electrónica automotriz, módulos de batería, equipos de telecomunicaciones, carcasas más grandes → 500L, 800L o 1000L. Cribado de producción de alta frecuencia → aumente el tamaño para reducir el tiempo de espera en perfiles largos repetidos.
El volumen es solo una parte de la decisión. Antes de comprar, compare el perfil de prueba — y los datos de rendimiento real de la cámara — con cada uno de estos.
Dimensiones internas. Verifique el ancho, la profundidad y la altura con la orientación de la muestra más grande, incluidos los accesorios y el radio de curvatura del cable.
Volumen de trabajo útil. El espacio utilizable es menor que el volumen interno total. Las muestras nunca deben bloquear la salida del ventilador, el camino de retorno del aire, el sensor de humedad, el área de drenaje o el flujo de aire del estante.
Rango de temperatura. Las cámaras LIB ofrecen opciones de -20°C a +150°C, -40°C a +150°C o -70°C a +150°C. Elija el rango más bajo con margen por debajo de su punto de prueba real.
Rango de humedad. Un rango de 20% a 98% de HR cubre la mayoría de las pruebas de almacenamiento, transporte y calor húmedo — pero verifique el rendimiento de humedad en el punto de temperatura real, no solo el rango nominal.
Rendimiento de calentamiento y enfriamiento. La velocidad de rampa es importante para el ciclado térmico y la recuperación al abrir la puerta. Las cámaras LIB funcionan a 3°C/min de calentamiento y 1°C/min de enfriamiento, lo que se adapta a la mayoría de los perfiles de prueba climáticos.
Carga de calor y pruebas con muestras alimentadas. Las muestras alimentadas liberan calor. Las cámaras LIB admiten una clasificación de carga de calor de 1000W, lo que es importante para electrónica, trabajo con baterías y pruebas funcionales en vivo.
Servicio y soporte detrás de la cámara. Una cámara es un activo de laboratorio a largo plazo, no una compra única. La orientación para la instalación, la calibración y la rapidez con que un proveedor puede realizar el mantenimiento o las reparaciones afectan directamente el tiempo de actividad en programas de confiabilidad de varias semanas — vale la pena sopesarlo junto con la hoja de especificaciones, no después de la venta.
Los estándares definen las condiciones que deben mantenerse alrededor de la muestra. Si las muestras están apiñadas, la pantalla puede alcanzar el punto de consigna mientras la superficie del producto experimenta una condición completamente diferente.
Estándar |
Parámetros clave relacionados con la cámara |
IEC 60068-2-78 calor húmedo en estado estacionario |
Las severidades típicas incluyen 30°C ± 2°C al 85% o 93% HR, y 40°C ± 2°C al 85% o 93% HR. La duración puede ser de 12 horas a 56 días. La conductividad del agua de humidificación comúnmente se limita a ≤20 µS/cm. |
IEC 60068-2-30 calor húmedo cíclico |
Utiliza un ciclo de 24 horas: un período cálido húmedo de 12 horas, calentando hacia 55°C durante aproximadamente 3 horas mientras la HR se mantiene por encima del 95%, seguido de la parte de temperatura más baja del ciclo. |
IEC 60068-2-14 cambio de temperatura |
La prueba Na utiliza transferencia rápida de aire a aire, a menudo en menos de 1 minuto. La prueba Nb utiliza una tasa de cambio de temperatura controlada, por lo que la velocidad de rampa y la uniformidad deben coincidir con el plan de prueba escrito. |
El error más común es elegir una cámara que solo se ajusta al producto, sin dejar espacio para el flujo de aire, estantes, cableado, sensores y muestras futuras. Otros incluyen:
· Tratar el volumen total de la cámara como volumen útil
· Ignorar la salida de calor de la muestra durante las pruebas con alimentación
· Elegir un rango de baja temperatura sin margen
· Colocar las muestras demasiado juntas en pruebas por lotes
· Olvidar la altura de carga, el drenaje, el suministro de agua y la alimentación del laboratorio
· Usar un solo tamaño de cámara para cada perfil de prueba
Una cámara más grande no siempre es mejor. La mejor elección es la cámara más pequeña que aún ofrezca suficiente espacio de trabajo, flujo de aire y margen de rendimiento.

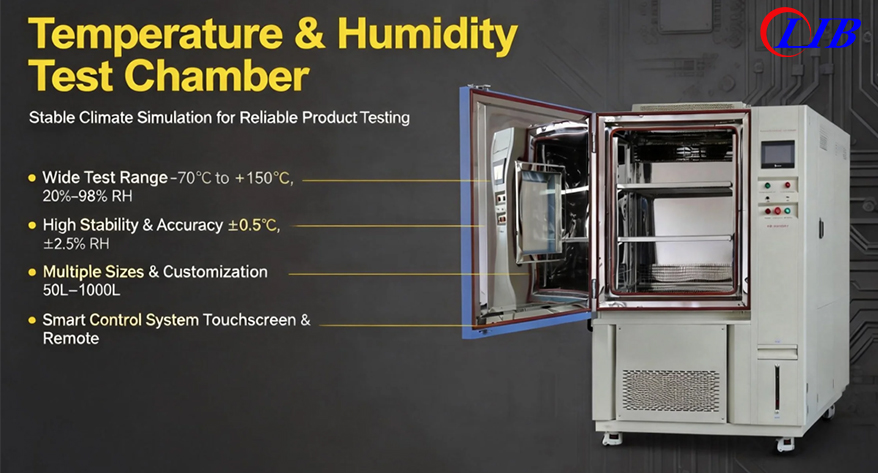

Las cámaras de estrés ambiental LIB se utilizan para pruebas de temperatura, humedad y confiabilidad en electrónica, automoción, aeroespacial, materiales, tecnología de baterías y campos relacionados. La gama de 100L a 1000L ofrece a los laboratorios un camino desde el trabajo compacto de I+D hasta tareas de validación más grandes, respaldado por la estructura de servicio que se muestra a continuación.
Parámetro clave |
Capacidad de la cámara de estrés ambiental LIB |
Opciones de volumen |
100L, 225L, 500L, 800L, 1000L |
Opciones de rango de temperatura |
-20°C a +150°C, -40°C a +150°C, -70°C a +150°C |
Rango de humedad |
20% a 98% HR |
Fluctuación de temperatura |
±0.5°C |
Desviación de temperatura |
±2.0°C |
Desviación de humedad |
±2.5% HR |
Velocidad de calentamiento/enfriamiento |
3°C/min calentamiento, 1°C/min enfriamiento |
Carga de calor |
1000W |
Sistema de control |
Pantalla táctil LCD a color programable con conexión Ethernet |
Sistema de agua |
Suministro automático de agua con purificación de agua |
La circulación uniforme del aire reduce la variación entre estantes. Una ventana de observación, iluminación interior, control programable, puertos para cables y generación estable de humedad facilitan la ejecución y el registro de pruebas largas. Las muestras no estándar se pueden acomodar mediante soluciones de cámara personalizadas.
Antecedentes del fabricante y servicio: Xi'an LIB Environmental Simulation Industry ha fabricado y suministrado cámaras de pruebas ambientales desde 2009, cubriendo diseño, producción, ventas y servicio para clientes en todo el mundo, con una gama de productos que abarca cámaras de temperatura y clima, cámaras de corrosión, cámaras de ingreso de polvo y agua, cámaras de intemperismo y sistemas especiales de simulación ambiental. La estructura de servicio va desde la discusión técnica y el diseño de la cámara hasta la producción, inspección, calibración, envío internacional, orientación para la instalación, capacitación y mantenimiento y reparación continuos, respaldada por una garantía de 36 meses y servicio de seguimiento de por vida, lo cual es importante para laboratorios que ejecutan programas de confiabilidad a largo plazo donde el tiempo de inactividad es costoso.
El tamaño correcto de la cámara de estrés ambiental es el que se adapta a la muestra, el accesorio, la trayectoria del flujo de aire, el estándar de prueba y el flujo de trabajo del laboratorio al mismo tiempo. Para componentes pequeños, 100L o 225L pueden ser suficientes. Para pruebas por lotes y ensamblajes alimentados, 500L o 800L a menudo dan un mejor margen de trabajo. Para productos grandes o validación de alto rendimiento, 1000L suele ser más seguro.
Una decisión final debe comparar las dimensiones internas, el espacio de trabajo útil, el rango de temperatura, el rango de humedad, la velocidad de rampa, la carga de calor y el soporte de servicio en conjunto. Una vez que estos puntos están claros, la selección de la cámara se convierte en una decisión de ingeniería práctica en lugar de una conjetura basada en el volumen.
P: ¿Es suficiente una cámara ambiental de 100L para pruebas electrónicas?
Sí, si los componentes electrónicos son pequeños, cupones de PCB, sensores o módulos compactos con cableado ligero. Si el dispositivo está alimentado, una cámara de 225L suele ser más fácil de usar.
P: ¿Cuándo debo elegir una cámara de prueba de 225L?
Para ensamblajes electrónicos de tamaño mediano, tareas mixtas de I+D y pruebas en lotes pequeños — casos donde una cámara compacta es demasiado pequeña pero una cámara grande es más de lo necesario.
P: ¿Cuál es la diferencia entre una cámara de prueba ambiental de 500L y 800L?
500L es el tamaño típico para pruebas por lotes y ensamblajes de prueba de tamaño mediano. 800L ofrece más espacio para accesorios más grandes, muestras muy altas, pruebas de baterías grandes y un mayor margen de flujo de aire alrededor de las muestras.
P: ¿Cuándo debo elegir una cámara de prueba de 1000L?
Para productos más grandes, para ejecutar muchas muestras a la vez, o para productos alimentados que necesitan más espacio para la disipación de calor, el cableado y la colocación de sensores.
