Caso comprobado de envejecimiento de RTU por la industria LIB
Los dispositivos electrónicos modernos ya no se prueban en condiciones de inactividad o sin carga.
Productos comoRTUs (Unidades terminales remotas)Opere continuamente en el campo, generando un calor interno significativo mientras está expuesto a temperaturas ambientales cambiantes. Esta combinación deTensión Térmica de carga eléctricaImpone una cámara de prueba de temperatura mucho mayor que las pruebas ambientales tradicionales.
En aplicaciones de alta carga, el verdadero desafío no es simplemente alcanzar la temperatura objetivo, esMantener la estabilidad de la temperatura, las tasas de rampa y la uniformidad mientras los productos generan calor...
Industria LIBSe especializa enCámara de prueba de temperaturaSoluciones que van desde modelos estándar hasta sistemas profundamente personalizados, lo que permite a los clientes validar la confiabilidad del producto en condiciones operativas reales en lugar de suposiciones de laboratorio.
En Agosto de 2022, un cliente se acercó a la industria LIB en busca de una cámara de prueba de temperatura paraPruebas de ciclo y envejecimiento de alta temperatura RTU...
La aplicación implicaba:
100 RTU operando simultáneamente
Potencia individual: 10 W por unidad
Carga térmica total:1000 W
Rango de temperatura Ciclismo:0 °C a 70 °C
Velocidad de enfriamiento requerida:1 °C/MIN (promedio)
Operación de alimentación continua durante toda la prueba
A diferencia de las pruebas ambientales convencionales, este proyecto requería que la cámara funcionara de manera confiableBajo carga eléctrica y térmica completa, No solo En condiciones vacías o ligeramente cargadas.
Mantener una velocidad de enfriamiento de 1 ° C/min mientras se disipa el calor de 100 RTU activas es un desafío de ingeniería significativo. Cualquier Margen de enfriamiento insuficiente, desequilibrio de flujo de aire o inestabilidad de control comprometería la repetibilidad de la prueba y la confiabilidad a largo plazo.
Este requisito se convirtió en el factor definitorio de todo el diseño del sistema.
Para garantizar un rendimiento estable durante años de funcionamiento, la industria LIB fue más allá de los requisitos básicos del cliente e introdujo varias medidas de diseño de valor agregado.
El peso combinado de las RTU y los carros de envejecimiento se estimó enAproximadamente 800 kg...

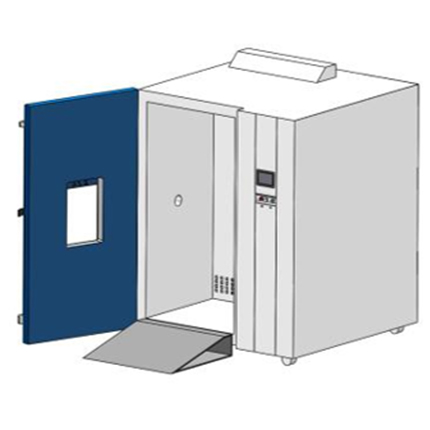

Para garantizar un funcionamiento seguro y eficiente, la cámara de prueba de temperatura estaba equipada con unDiseño de pedal de rampa, Permitiendo que los carros se enrolle suavemente dentro y fuera de la cámara sin dañar el piso o la estructura.
Este diseño mejora significativamente la eficiencia de las pruebas diarias al tiempo que reduce el estrés mecánico a largo plazo.
En lugar de depender del enrutamiento de energía externo, el sistema integra:
UnFuente de alimentación incorporada, administrada por el controlador
Dos carros de envejecimiento personalizados suministrados por la industria LIB
Ruedas tipo ESD con función de frenado
Interfaces eléctricas que utilizanConectores de 3 terminales Phoenix (P/N: 1757022)
Este diseño integrado garantiza pruebas de alimentación seguras, gestión de cables limpia y conexiones eléctricas consistentes a lo largo de ciclos de envejecimiento de larga duración.
|
|
|
|
Aunque la carga de calor real del producto era de 1000W, la industria LIB diseñó deliberadamente el sistema de enfriamiento basado en un2000W carga térmica...
Esta redundancia de rendimiento asegura:
Enfriamiento estable a 1 °C/min en las peores condiciones
Estrés reducido del compresor durante la operación a largo plazo
Mayor fiabilidad del sistema durante una vida útil prolongada
Al diseñar más allá de los requisitos nominales, la cámara de prueba de temperatura permanece estable no solo en el primer día, sino durante años de pruebas continuas.
| Característica | Modelo estándar | Personalizado para RTU | Ventaja |
|---|---|---|---|
| Capacidad de carga de calor | 1000 W (diseño típico) | 2000 W | Maneja fácilmente la generación de calor en tiempo real de 1000 W de RTU operativas |
| Tasa de enfriamiento | 1,0 °C/MIN (sin carga) | 1,0 °C/MIN (carga completa) | Mantiene un enfriamiento rápido y estable incluso bajo una alta carga térmica |
| Peso máximo de carga | 50 kg por estante de muestra | 800 kg | Base reforzada soporta dos carros de envejecimiento de alta resistencia |
| Integración de potencia | No integrado (se requiere cableado externo) | Incorporado 24V DC, controlador gestionado | Control directo de potencia a través del controlador de cámara para pruebas de envejecimiento seguras |
| Sistema de interfaz | 50mm / 100mm puertos de cable | 200 × terminales 1757022 Phoenix | El diseño específico de RTU permite conexiones rápidas, seguras y organizadas |
| Diseño de suelo | Piso de cámara plana | Diseño de pedal de rampa | Acceso suave y seguro para carros envejecidos de 800 kg |
El proyecto RTU no se construyó como una solución única.
Fue desarrollado sobre la misma base de ingeniería utilizada en todoLíneas de productos de cámara de prueba de temperatura estándar de la industria LIB...
|
|
Sistemas de circulación de aire optimizadosUsando ventiladores centrífugos
Suministro de aire superior y retorno inferior para convección forzada vertical
Distribución uniforme de la temperatura con la desviación dentro de ± 2,0 °C
Control PID de alta precisión para tasas de rampa estables bajo carga
Sistemas de refrigeración fiables capaces de una operación sostenida
Soporte para pruebas eléctricas a través de orificios de cable sellados
Modelo | T-100 T-225 T-500 T-800 T-1000 | |||
Volumen interior | 100L 225L 500L 800L 1000L | |||
Rango de temperatura | A : -20 °C ~ 150 °C B : -40 °C ~ 150 °C C: -70 °C ~ 150 °C | |||
Fluctuación de la temperatura | ± 0,5 ℃ | |||
Desviación de la temperatura | ± 2,0 ℃ | |||
Tasa de enfriamiento | 1 ℃ / min | |||
Tasa de calefacción | 3 ℃ / min | |||
Sistema de enfriamiento | Sistema de refrigeración mecánico de la compresión, refrigerante respetuoso del medio ambiente , Compresor francés TECUMSEH | |||
Controlador | Controlador de pantalla táctil LCD a color programable, conexión Ethernet | |||
| ||||
 |  |
| ||
Estas tecnologías centrales están presentes no solo en sistemas personalizados, sino también en las cámaras estándar de la industria LIB.
Serie TH(Cámaras de temperatura y humedad)
Diseñado para pruebas diarias de confiabilidad, pruebas de envejecimiento y verificación ambiental.
Cámaras de cambio rápido de temperatura
Adecuado para ESS (detección de estrés ambiental) y pruebas de confiabilidad aceleradas.
Cámaras de prueba de temperatura sin cita previa
Ideal para grandes componentes, conjuntos completos o escenarios de prueba por lotes.
Cada serie hereda el mismo enfoque enDiseño consciente de la carga, uniformidad del flujo de aire y estabilidad a largo plazoDemostrado en el caso RTU.
Fluctuación de temperatura controlada dentro± 0,5 °C
Desviación máxima de la temperatura dentro± 2,0 °C
Los sensores de clase A PT100 de alta precisión garantizan resultados consistentes
Interior de acero inoxidable SUS304 para resistencia a la corrosión
Estructura exterior de acero de grado industrial
Sistemas de seguridad integrales que incluyen protección contra sobrecalentamiento, conexión a tierra y monitoreo eléctrico
Conceptos de diseño ESD aplicados cuando se requieren pruebas eléctricas
En este proyecto RTU:
Pedido realizado:Febrero 2023
Sistema entregado:2023 de marzo
Esta entrega rápida refleja el sistema de producción maduro de la industria LIB y la experiencia de proyectos globales.
El caso RTU demuestra un principio clave:
Las pruebas confiables comienzan con el diseño de la cámara alrededor de la aplicación, no al revés.
Si usted está probando productos que generan calor durante el funcionamiento y requieren un ciclo estable y repetible de la temperatura,Contacta con la industria LIBInquiry@libtestchamber.comPara una evaluación técnica gratuita...
3 años de garantíaCubriendo el sistema completo para la fiabilidad a largo plazo
Soporte técnico de toda la vidaDe ingenieros experimentados de aplicación y servicio
Respuesta técnica remota rápida dentro de 1-3 horasPara minimizar las interrupciones de la prueba
Disponibilidad global de piezas de repuesto, Asegurando un reemplazo rápido y una operación sostenida
