Los módulos fotovoltaicos (PV) están diseñados para funcionar al aire libre durante más de 20 años, expuestos continuamente a la radiación ultravioleta, calor, humedad y estrés ambiental. Entre estos factores, la exposición a la radiación ultravioleta (UV) es uno de los impulsores de degradación más tempranos y agresivos.
Los encapsulantes como el EVA o el POE pueden amarillear, los polímeros del backsheet pueden agrietarse y la adhesión interfacial entre capas puede debilitarse mucho antes de que aparezca cualquier fallo mecánico visible. Estos cambios ocultos afectan directamente la estabilidad de la potencia de salida y la seguridad a largo plazo.
Para garantizar que los módulos PV puedan sobrevivir en condiciones reales, el preacondicionamiento UV acelerado se ha convertido en un paso obligatorio en las pruebas de calificación. El marco más ampliamente reconocido es el procedimiento de preacondicionamiento UV IEC 61215 MQT10, que define cómo debe simularse la exposición UV antes de las pruebas ambientales adicionales.
Aquí es donde unIEC 61215 MQT10 PV mini-modulecámara de prueba de preacondicionamiento UVse vuelve esencial. Proporciona condiciones de exposición UV controladas y repetibles que permiten a investigadores y fabricantes evaluar la degradación de materiales de una manera científicamente fiable.
La prueba IEC 61215 MQT10 no consiste simplemente en “iluminar con luz UV” un módulo PV. Es un proceso de preacondicionamiento estrictamente controlado diseñado para asegurar la reproducibilidad y comparabilidad entre laboratorios.
| Parámetro | Requisito |
|---|---|
| Temperatura de la superficie del módulo | 60°C ± 5°C |
| Dosis UV total | 15 kWh/m² (280–400 nm) |
| Dosis UVB | ≥ 5 kWh/m² (280–320 nm) |
| Uniformidad de irradiancia | ±15% sobre el área de exposición |
Estos parámetros definen no solo la intensidad, sino también la composición espectral, la estabilidad de la temperatura y la uniformidad espacial.
Control de la dosis UV
La energía UV total determina el grado de envejecimiento del polímero. Una dosis insuficiente conduce a una subestimación de la degradación, mientras que una exposición excesiva puede crear modos de fallo poco realistas.
Requisito de banda UVB
La región UVB de 280–320 nm transporta mayor energía fotónica y es especialmente responsable de la ruptura de enlaces en las cadenas poliméricas. Cumplir con los requisitos de dosis UVB asegura una degradación realista del encapsulante.
Estabilidad de temperatura a 60°C
La temperatura influye directamente en la cinética de reacción. Incluso pequeñas desviaciones pueden alterar significativamente las tasas de degradación, haciendo del control térmico un factor crítico en la precisión de la prueba.
Uniformidad (±15%)
La irradiancia no uniforme crea un envejecimiento inconsistente entre las muestras, lo que conduce a resultados comparativos no fiables, especialmente importante para las pruebas de mini-módulos, donde se debe minimizar la variación de muestra a muestra.
Aunque la norma está claramente definida, su implementación en el mundo real es mucho más compleja. La mayoría de los laboratorios se enfrentan a desafíos en tres áreas clave.
Las lámparas UV se degradan con el tiempo, lo que provoca cambios en la intensidad y la distribución espectral. Esto afecta la consistencia UVB y requiere calibración o compensación continua.
La propia radiación UV genera calor, mientras que los sistemas de control de temperatura intentan estabilizar la cámara a 60°C. La interacción entre el calor radiante y la convección forzada crea gradientes térmicos complejos en la superficie de la muestra.
La investigación fotovoltaica moderna requiere algo más que la exposición: requiere una acumulación de dosis UV trazable, monitoreo de irradiancia en tiempo real y finalización automática de la prueba una vez alcanzada la energía objetivo.
Sin estas capacidades, los resultados de las pruebas no pueden compararse de forma fiable entre laboratorios u organismos de certificación.
Para abordar estos desafíos de ingeniería, LIB Industry ha desarrollado unIEC 61215 MQT10 PV mini-module UV preconditioning test chamberdiseñado específicamente para la validación del envejecimiento acelerado de módulos PV.
Este sistema se centra en tres principios de ingeniería fundamentales: uniformidad óptica, estabilidad térmica y control de dosis UV en bucle cerrado.
La cámara integra:
Sistema de irradiación UV de alta estabilidad (opciones de halogenuros metálicos o fluorescentes UV)
Optimización de reflectores multidireccionales para una distribución uniforme de la luz
Sistema de control de temperatura PID de precisión con circulación de aire forzado
Monitoreo de irradiancia UV en tiempo real y control por bucle de retroalimentación
Sistema automático de acumulación de dosis y finalización de la prueba
Parámetro |
Capacidad de LIB Industry |
Área de exposición |
1000 × 1000 mm (personalizable) |
Tamaño del portamuestras |
1400 × 2400 mm (ancho × alto) |
Capacidad de muestras |
Configuraciones de 2/4/6/multi-módulo |
Compatibilidad de módulos |
Módulos PV de tamaño completo/mini-módulos compatibles |
Rango de temperatura |
Ambiente a 90°C |
| Temperatura del panel negro (BPT) | 35 ~ 80 ℃ |
Control UV |
Acumulación de dosis en bucle cerrado |
Sistema de datos |
Registro en tiempo real + informe exportable |
Control de dosis UV en bucle cerrado
En lugar de depender de un tiempo de exposición fijo, el sistema integra continuamente los datos de irradiancia y se detiene automáticamente una vez alcanzada la dosis objetivo. Esto elimina los errores causados por el envejecimiento de la lámpara o la variación ambiental.
Ingeniería de uniformidad
Lograr una uniformidad del ±15 % requiere un equilibrio óptico preciso. El diseño de la cámara de LIB utiliza una geometría de reflectores optimizada y una ubicación distribuida de las lámparas para minimizar los efectos de caída en los bordes.
Mientras que las configuraciones estándar se basan en unsistema portamuestras vertical de 1400 × 2400 mmlas cámaras de preacondicionamiento UV de LIB Industry están diseñadas con unalta flexibilidad estructural para soportar diferentes requisitos de prueba de módulos PV.
Para requisitos de investigación específicos, comomini-módulos de 50 × 50 cm o prototipos PV no estándar—LIB Industry puede proporcionarun diseño de fijación totalmente personalizado y optimización del diseño de la cámara, lo que garantiza el pleno cumplimiento de las condiciones de prueba IEC 61215 MQT10.
Este enfoque de ingeniería modular permite a los laboratorios escalar desdepruebas de materiales prototipo hasta pruebas de calificación de módulos de tamaño completo.dentro de la misma plataforma del sistema.
Más allá del diseño del equipo, las pruebas de fiabilidad de módulos PV requieren estabilidad a largo plazo, capacidad de servicio global y soporte técnico constante.
LIB Industry se especializa en sistemas de simulación ambiental para aplicaciones fotovoltaicas, de baterías, aeroespaciales y de investigación de materiales. La cámara de preacondicionamiento UV se desarrolla basándose en los requisitos reales de pruebas de degradación de módulos PV, no solo en la teoría de simulación de laboratorio.
LIB brinda soporte a clientes en más de 60 países con cobertura de servicio localizada y asistencia técnica remota. Para los institutos de investigación fotovoltaica internacionales, esto garantiza un tiempo de inactividad mínimo y una rápida resolución técnica.
Garantía de 3 años que cubre los componentes principales del sistema
Soporte de mantenimiento de por vida
Asistencia técnica remota 24/7 mediante puesta en marcha en línea o por video
Sistema de suministro de repuestos de respuesta rápida
Esto asegura que los experimentos de envejecimiento de módulos PV de larga duración permanezcan ininterrumpidos y totalmente trazables.
LIB Industry proporciona un portafolio completo de pruebas de fiabilidad fotovoltaica que cubre el envejecimiento UV, la meteorización de espectro completo y la simulación ambiental a nivel de sistema.
| Equipo | Parámetros principales | Tipo de prueba | Fortaleza clave |
|---|---|---|---|
|
|
Fuente UV: fluorescente UVA/UVB Irradiancia: hasta 250 W/m² Temperatura: Ambiente–90°C | Envejecimiento UV acelerado | Degradación UV estable + alta repetibilidad |
|
|

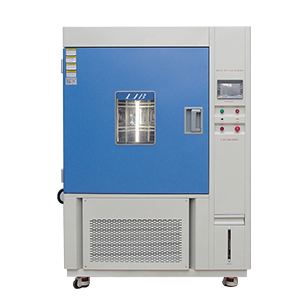

Potencia de lámpara: arco de xenón de 4500 W Espectro: 300–400 nm + VIS + IR Irradiancia: 35–150 W/m² | Simulación de luz solar de espectro completo | Precisión de simulación del espectro solar real |
|
|

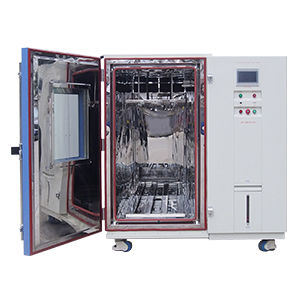

Rango de temperatura: -60°C a +150°C Humedad: 20%–98% HR Fluctuación de temperatura: ±0,5°C | Ciclos térmicos y de humedad | Validación de fiabilidad multiestrés |
Simula la exposición UV a largo plazo en los módulos PV antes de las pruebas ambientales adicionales, ayudando a identificar la degradación del material como el amarilleamiento del encapsulante, la delaminación y el envejecimiento del backsheet.
La uniformidad afecta directamente la fiabilidad de los datos. Una exposición UV desigual puede causar resultados de degradación inconsistentes entre las muestras, lo que invalida la comparación y la certificación.
Sí. LIB Industry proporciona soporte de instalación global in situ o remoto, que incluye puesta en marcha por video, calibración del sistema y capacitación del operador. Los clientes reciben una respuesta técnica rápida independientemente de la región.
La garantía cubre los componentes principales del sistema, incluidos los sistemas UV, los módulos de control de temperatura y la electrónica de control. Las piezas consumibles, como lámparas y filtros, están excluidas, pero pueden suministrarse como paquetes de repuestos.
Sí. LIB Industry ofrece soporte de mantenimiento de por vida con disponibilidad garantizada de repuestos y actualizaciones técnicas continuas, lo que garantiza la usabilidad del sistema a largo plazo para programas de investigación prolongados
