Las pruebas impermeables son esenciales para garantizar la confiabilidad y durabilidad de los productos eléctricos y electrónicos expuestos a la lluvia, las salpicaduras o los entornos exteriores hostiles. Entre las pruebas más comunes se encuentranIPX3 e IPX4, Definido por60529 IEC, Que simulan diferentes ángulos e intensidades de lluvia. Usando precisaEquipo de prueba IPX3 IPX4, Los fabricantes pueden evaluar con precisión el rendimiento del producto y garantizar el cumplimiento de los estándares globales.
En este artículo, Exploramos cómo funciona el equipo de prueba IPX3/IPX4, destacamos sus características avanzadas y explicamos cómoIndustria LIBProporciona soluciones flexibles y personalizables para una gama completa de necesidades de pruebas impermeables y ambientales.
La clasificación IP (Protección de entrada) mide la resistencia de un producto a la penetración del agua. Las pruebas IPX3 e IPX4 garantizan que los productos sigan funcionando bajo una exposición controlada al agua:
IPX3: Simula el agua rociada en ángulos de hasta ± 60 ° desde la vertical, replicando condiciones de lluvia moderadas. Cada boquilla entrega alrededor de 0,07 L/min, con una duración de prueba típicamente no inferior a 10 minutos.
IPX4: Extiende el ángulo de oscilación a ± 180 °, simulando salpicaduras más severas desde múltiples direcciones con caudales ligeramente más altos.
Estas pruebas son fundamentales para industrias como:
Electrónica de consumo
Electrodomésticos
Componentes Automotrices
Iluminación al aire libre y equipo de comunicación
Las pruebas confiables de IPX3/IPX4 ayudan a los fabricantes a evitar fallas de productos, retiradas y reclamos de garantía al garantizar que los dispositivos funcionen en condiciones realistas de humedad.
Modelo | R-800C | R-1200C |
Volumen útil (L) | 810 | 2400 |
Radio de tubo oscilante | 400mm | 600mm |
Diámetro del agujero de pulverización | Bl 0,4mm | |
Espaciado del agujero | 50mm | |
Ángulo de oscilación del tubo oscilante | 0 ~ ± 180 ° (ajustable) | |
Velocidad de rotación de la placa giratoria | 1R/MIN (velocidad ajustable) | |
Control de la presión del agua | Medidor de flujo | |
Controlador | Controlador de pantalla táctil LCD a color programable, conexión Ethernet | |
Sistema de suministro de agua | Tanque de agua, bomba de refuerzo, suministro automático de agua, sistema de purificación de agua | |
Dispositivo de seguridad | Protección contra sobretemperaturas; Protección contra sobrecorriente; Protección contra la escasez de agua; Protección contra fugas De La Tierra; Protección de secuencia de fase | |
Material exterior | Placa de acero con revestimiento protector | |
Material interior | Acero inoxidable SUS304 | |
Ventana de observación | Vidrio aislante de doble capa con limpiaparabrisas | |
Equipo de prueba estándar IPX3 X4 |

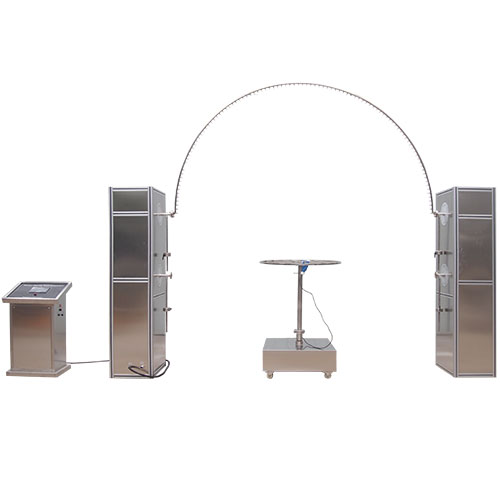

Equipo de prueba IPX3 X4 sin carcasa |
La INDUSTRIA DE LIBEquipo de prueba IPX3/IPX4Está diseñado para pruebas impermeables precisas, repetibles y flexibles. Sus características clave incluyen:

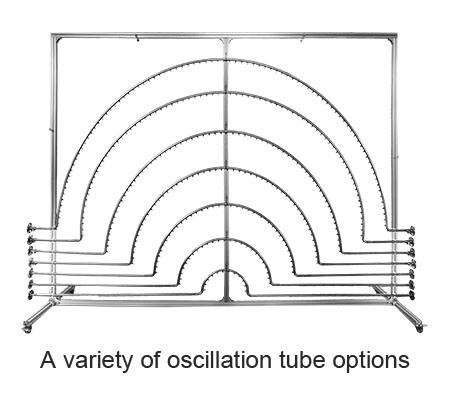

Sistema de tubo oscilante ajustable: Tubos de acero inoxidable semicirculares con boquillas de 0, 4 mm (opcional de 0,8, 8 mm) espaciadas a 50 mm garantizan una cobertura de agua uniforme. Los ángulos de oscilación y los radios de tubo (400mm, 600mm o 800mm) se pueden adaptar para las pruebas IPX3 o IPX4, incluidas las condiciones de salpicadura más graves.
Plataforma giratoria con alimentación incorporada: La rotación ajustable y el soporte de inclinación permiten una exposición uniforme al tiempo que permiten pruebas en vivo de dispositivos electrónicos con potencia para simulación en el mundo real.
Circulación de agua automatizada: El tanque de agua integrado, la bomba de refuerzo y el sistema de filtración proporcionan un funcionamiento continuo. Los orificios de drenaje ubicados estratégicamente en los puntos más bajos permiten una rápida eliminación de agua entre las pruebas, lo que mejora la eficiencia del laboratorio.
Controlador programable PID: La interfaz de la pantalla táctil permite la operación intuitiva, el monitoreo en tiempo real de la presión del agua y el tiempo, y el acceso remoto a través de Ethernet o el enlace de la PC. Admite hasta 120 programas con 99 segmentos cada uno y visualización en varios idiomas para uso global. Las alarmas automáticas garantizan la seguridad si los parámetros exceden los límites.
Construcción duradera: La Cámara y el tocadiscos están hechos deAcero inoxidable SUS304, Resistente a la corrosión, alta humedad y ambientes de pulverización de alta temperatura. Las ventanas de observación transparentes con iluminación LED y limpiaparabrisas permiten a los operadores monitorear las pruebas en tiempo real.
Opciones de diseño flexibles: Las configuraciones IPX3/IPX4 de Marco abierto (sin carcasa) están disponibles para laboratorios con limitaciones de espacio, sin comprometer la precisión de las pruebas.
|
|
|
Sala DE TRABAJO | Ventana Vista | |
|
| |
| Controlador PLC | Boquilla de pulverización | |
 |  | |
| Potencia interna | Iluminación incorporada |
Esta combinación de mecánica de precisión y automatización avanzada garantiza pruebas impermeables confiables, repetibles y compatibles con el estándar para electrónica, piezas de automóviles, electrodomésticos y equipos industriales.
El sistema integra un diseño mecánico avanzado con controles inteligentes para ofrecer pruebas impermeables precisas:
Espray de tubo oscilante
IPX3: oscilación de ± 60 °, 0,07 L uniforme/min pulverización de agua.
IPX4: oscilación de ± 180 ° para salpicaduras más severas.
Control de flujo de agua y presión
Los medidores de flujo garantizan las tasas correctas (~ 1,8 L IPX3/min, IPX4 ~ 2,6 L/min).
Los sensores de presión mantienen una intensidad de pulverización constante para obtener resultados precisos.
Mesa giratoria
La velocidad ajustable (1 r/min) garantiza una exposición uniforme del producto.
La potencia incorporada permite la prueba en vivo de la electrónica durante procedimientos impermeables.
Gestión automatizada del agua
Circula el agua de manera eficiente y Filtra las impurezas para evitar el bloqueo de la boquilla.
Los sensores de nivel de líquido y las alarmas evitan el funcionamiento en seco y protegen las muestras.
Observación y control mejorados
Las ventanas transparentes con iluminación LED y limpiaparabrisas permiten un monitoreo en tiempo real.
El controlador PID con interfaz multilingüe, secuencias programables y monitoreo remoto garantiza flexibilidad operativa.
Juntas, estas características permiten que los equipos de la industria LIB se reúnanNormas IEC 60529, ISO 20653, GJB 150,8 y ULCon alta repetibilidad.
Los laboratorios modernos requierenPrueba impermeable multinivel... La industria LIB proporciona sistemas capaces de realizar:
Pruebas de goteo IPX1/IPX2: Vertical goteo de simulaciones de agua.
Pruebas de pulverización de lluvia IPX3/IPX4: El Sistema de tubo oscilante garantiza una cobertura uniforme.
Pruebas de chorro de agua IPX5/IPX6: Los chorros de alta presión simulan el impacto directo del agua.
Un solo sistema reduce el espacio y la inversión del laboratorio, mientras que los ángulos de pulverización ajustables, las tasas de flujo y los ciclos programables permiten el cumplimiento de múltiples estándares. Esta configuración multi-IP agiliza las pruebas y mejora la eficiencia de los productos que abarcan múltiples clasificaciones impermeables.
Ofertas DE LA INDUSTRIA LIBSoluciones de pruebas ambientales personalizadas:
Cámaras de prueba de lluvia IP personalizadas: Tamaños no estándar, funciones multi-IP, suministro de agua automatizado y sistemas de control programables.
Cámaras de prueba de arena y polvo: Compatible con pruebas de polvo y arena IP5X/IP6X, que cumplen con los estándares IEC 60529, MIL-STD-810 y otros.
Cámaras de lluvia y polvo: Cámaras a gran escala para vehículos, maquinaria industrial y gabinetes de gran tamaño, capaces de simular condiciones de lluvia y polvo en una sola unidad.
Estas soluciones permiten a los fabricantesReplicar entornos del mundo realY verificar el rendimiento del producto en condiciones extremas.
La industria LIB ofrece una gama completa deIP impermeable y equipo de prueba ambiental:
IPX1/IPX2:Cámara de prueba de goteo
IPX5/IPX6:Cámara de prueba de chorro de agua
IPX7/IPX8:Cámara de prueba de inmersión
IPX9K:Cámara de pulverización de alta presión de alta temperatura
IP5X IP6X:Cámaras de prueba de polvo
Ventajas:
Dimensiones y funciones personalizables
Sistemas de control precisos y automatizados
Interiores duraderos de acero inoxidable SUS304, exteriores con revestimiento protector
Ventanas transparentes e iluminación para monitoreo en tiempo real
Instalación global, capacitación y soporte
Soporte postventa:
Garantía de 3 años en los componentes principales
Soporte técnico de por vida
Con las soluciones de la industria LIB, los fabricantes garantizanPruebas impermeables precisas, repetibles y totalmente compatiblesA través de múltiples niveles de IP.
Póngase en contacto con la industria LIB hoyPara explorar una gama completa deEquipo de prueba IPX3 IPX4 y soluciones impermeables multinivelAdaptado a sus productos y necesidades de laboratorio.
