Cómo verificar la confiabilidad del conector industrial usando una cámara de prueba de gas mixto
Los conectores de equipos industriales a menudo fallan mucho antes de que la máquina principal llegue al final de su vida útil. En un gabinete de control de motores, un vehículo minero, una planta de tratamiento de aguas residuales o un recinto de automatización al aire libre, los conectores llevan energía, señales de sensores, datos y comandos de seguridad. Un pequeño aumento en la resistencia de contacto puede provocar lecturas inestables, paradas intermitentes, terminales sobrecalentados o una parada de producción completa.
Una cámara de prueba de gas mixtoAyuda a los fabricantes a Evaluar la confiabilidad del conector bajo condiciones controladas de gas corrosivo, humedad y temperatura antes del despliegue en el campo.
Los conectores son componentes pequeños con alto impacto de fallaLos conectores industriales son ampliamente utilizados en gabinetes PLC, motores, sensores, robots, sistemas ferroviarios, cajas de energía al aire libre y equipos de control de procesos. Aunque de tamaño pequeño, se encuentran en cruces eléctricos críticos.
Cuando se produce la corrosión, los primeros signos incluyen señales inestables, errores de comunicación, caída de voltaje o calentamiento local en los puntos de contacto. Estos problemas pueden eventualmente provocar un tiempo de inactividad del equipo y una solución de problemas difícil, incluso cuando el conector aún parece visualmente intacto.
Por lo tanto, las pruebas de confiabilidad deben ir más allá de las verificaciones mecánicas, como la fuerza de inserción, y también verificar el rendimiento eléctrico estable después de la exposición a entornos corrosivos.
Los entornos industriales a menudo contienen contaminantes como compuestos de azufre, óxidos de nitrógeno, cloruros y humedad que no están presentes en condiciones de interior limpias.
Las aplicaciones típicas de alto riesgo incluyen:
· Armarios de control al aire libre en áreas costeras o industriales
· Sistemas de automatización en plantas de procesamiento químico
· Sistemas de sensores y bombas en instalaciones de tratamiento de aguas residuales
· Equipos eléctricos, mineros y ferroviarios expuestos a duras condiciones al aire libre
En estos entornos, la prueba de corrosión se convierte en un paso necesario para reducir las fallas de campo inesperadas.

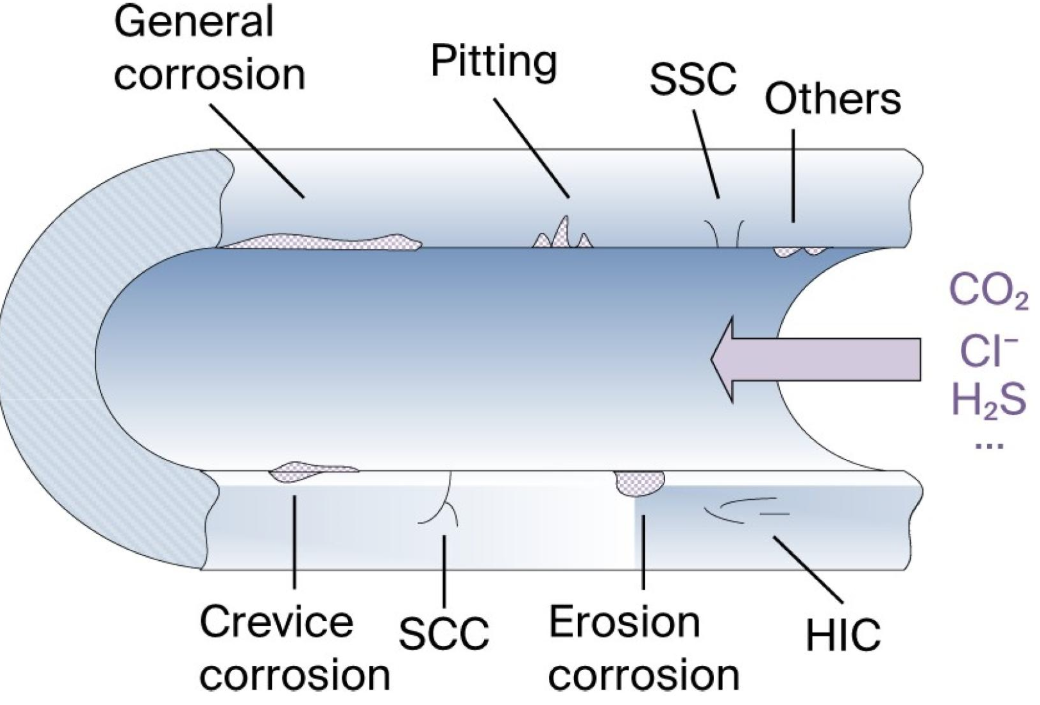

La corrosión del conector es causada por los efectos combinados del tipo de gas, la humedad, el material metálico, la calidad del revestimiento y el tiempo de exposición. Un conector puede pasar la inspección visual, pero aún se degrada eléctricamente después de la exposición.
El sulfuro de hidrógeno puede formar películas de sulfuro en superficies de cobre y plata. El dióxido de azufre puede acelerar la corrosión ácida en condiciones húmedas. Los óxidos de nitrógeno aumentan la oxidación de la superficie, mientras que el cloro puede causar un ataque rápido incluso a concentraciones muy bajas.
Para las pruebas de conectores, estos gases generalmente se controlan a niveles de ppb porque los contactos eléctricos son muy sensibles a las delgadas capas de corrosión que pueden afectar las señales de baja corriente o bajo voltaje.
Las pruebas de gas de flujo mixto son especialmente importantes para los contactos enchapados como los sistemas de oro, estaño, níquel y plata, donde pueden estar expuestos puntos débiles como poros, bordes o áreas de engarzado.
El efecto más crítico de la corrosión no es la apariencia, sino la degradación del rendimiento.
Los problemas comunes incluyen:
· Mayor resistencia de contacto
· Inestabilidad de la señal en circuitos de baja corriente
· Fiabilidad de apareamiento reducida
· Formación de películas de superficie en áreas de contacto
Para los conectores industriales, la resistencia de contacto es una métrica de evaluación clave, y los cambios permitidos deben definirse de acuerdo con el tipo de aplicación, la carga actual y los requisitos del sistema.
 |  |
Una cámara de prueba de gas mixto es una cámara de prueba ambiental que se utiliza para exponer muestras a gases corrosivos controlados, temperatura, humedad y flujo de aire. Para la prueba de confiabilidad del conector, crea una atmósfera industrial repetible dentro de la sala de trabajo.
La contaminación industrial real rara vez es causada por un solo gas. Un conector instalado en una planta de aguas residuales, un taller de productos químicos o una caja de control al aire libre puede enfrentar una mezcla de ciclos de temperatura, humedad y oxígeno.
Una cámara de prueba de gas mixto puede introducir múltiples gases en proporciones controladas mientras mantiene una humedad y temperatura estables. Para las pruebas de confiabilidad de conectores industriales, esto está más cerca de la exposición al campo que una prueba de un solo gas. Permite a los ingenieros comparar materiales, espesor de chapado, diseños de sellado, estructuras de contacto y métodos de ensamblaje de cables bajo el mismo perfil de tensión.
En comparación con las pruebas de un solo factor, como la pulverización de sal o la exposición a la humedad, las pruebas de gas mixto representan mejor los mecanismos de corrosión combinados que se encuentran en entornos industriales.
Las pruebas de conectores fiables comienzan con parámetros bien definidos que coinciden con los requisitos reales de los productos y los entornos de las aplicaciones.
Los gases de prueba comunes incluyen H₂S, SOde, NOde y Clse. La cámara de prueba de gas mixto de la industria LIB admite pruebas de corrosión de gas individuales y mixtas con control de canal de gas independiente.
Las condiciones de prueba típicas incluyen:
Parámetro | Rango de prueba o configuración típica |
Concentración de SOde | 100-500 ppb ± 20 ppb, ajustable |
Concentración de H₂S | 10-100 ppb ± 20 ppb, ajustable |
Concentración de NOdose | 200 ppb ± 20 ppb, ajustable |
Concentración de Clless | 10-20 ppb ± 5 ppb, ajustable |
Rango de temperatura | 15 ℃-80 ℃ |
Rango de humedad | 30%-98% RH |
Tasa de cambio de aire | 3-10 veces/H |
Cuando se aplica IEC 60068, se utilizan típicamente atmósferas de prueba como 25 ℃-30 ℃, 70%-75% RH y concentraciones de gas definidas a nivel de ppb. Las duraciones de las pruebas estándar varían de 4 a 21 días, según el nivel de gravedad.
En las pruebas de gas mixto, la humedad y el flujo de aire afectan directamente la consistencia de la corrosión. La mayoría de las pruebas de conectores industriales utilizan RH de 70% 75%, mientras que se puede seleccionar una humedad más alta para condiciones más duras.
Una tasa de intercambio de aire estable (3-10 veces/h) garantiza una distribución uniforme del gas y mejora la repetibilidad de la prueba en todas las muestras.
La duración de la prueba depende del propósito de validación:
Ciclos cortos: cribado y comparación de materiales
10-14 días: verificación de diseño
21 días: Evaluación de alta fiabilidad
Se pueden probar las condiciones apareadas y no apareadas. La exposición no apareada se centra en la corrosión por contacto directo, mientras que las pruebas apareadas evalúan la estabilidad funcional después del ensamblaje.
Un proceso de prueba estructurado garantiza que los resultados reflejen el rendimiento del mundo real en lugar de solo la exposición al laboratorio.
Los conjuntos de conectores, terminales, carcasas y arneses de cables deben documentarse completamente antes de probarlos. Se deben registrar los valores eléctricos iniciales (resistencia de contacto, resistencia de aislamiento) y las condiciones visuales.
Las muestras deben colocarse para evitar el contacto entre sí, y se pueden usar cupones de referencia (como cobre) para verificar la gravedad de la corrosión.
Programa de concentración de gas, temperatura, humedad, flujo de aire y duración de acuerdo con los estándares de prueba o las especificaciones del cliente.
Condición de ejemplo:
30 ℃, 70% RH, H₂S 10 ppb, NOLD 200 ppb, Clse 10 ppb, SOse 100 ppb
Para las pruebas IEC 60068, debe registrarse en el informe la trazabilidad completa de los parámetros (niveles de gas, tolerancia, flujo de aire y duración).
La concentración de gas estable, la temperatura y la humedad son críticas para resultados repetibles. Un sistema confiable requiere un control preciso del gas, flujo de aire uniforme y monitoreo continuo.

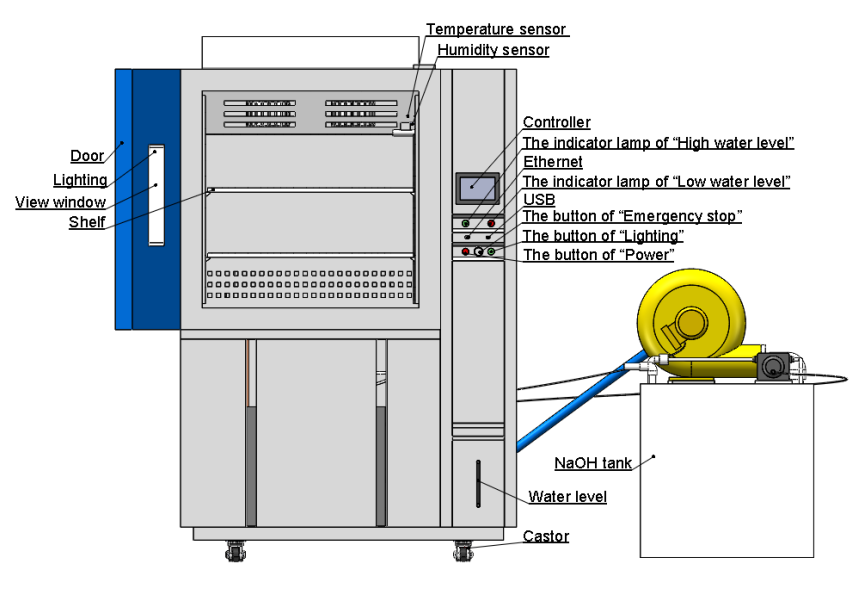

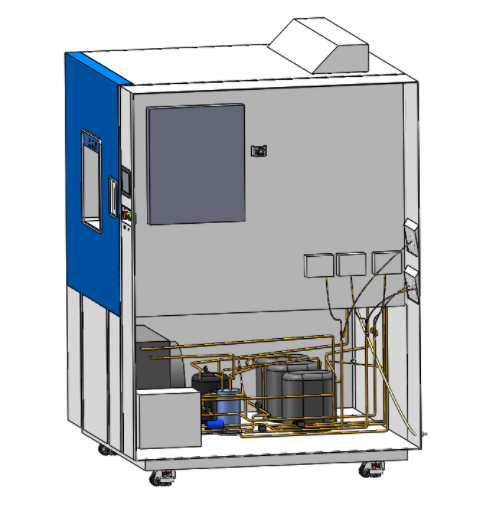

La cámara de prueba de gas mixta de la industria LIB cuenta con sensores de gas independientes, circulación de aire centrífugo, controlador programable, conexión Ethernet/PC y diseño de sala de trabajo SUS316 resistente a la corrosión para garantizar un funcionamiento estable a largo plazo.
Después de la exposición, las muestras deben estabilizarse antes de la medición. Los ingenieros suelen comparar datos previos y posteriores a la prueba para evaluar los cambios de rendimiento.
Las inspecciones clave incluyen:
Cambio de resistencia de contacto
Resistencia de aislamiento
Continuidad eléctrica
Observación de la corrosión superficial
Análisis de la condición de Enchapado
Inspección microestructural
Fuerza de apareamiento/desapareamiento
Integridad del sello y de la vivienda
Los criterios de aceptación final deben definirse de acuerdo con el tipo de aplicación del conector, especialmente entre los conectores de alimentación y señal.
Los datos de prueba deben responder a una pregunta práctica: ¿Puede el conector funcionar de manera segura y constante después de la exposición al gas corrosivo?
El Cambio de resistencia de contacto es a menudo el primer punto de datos. Un conector puede pasar si el aumento de resistencia permanece dentro del límite acordado y no se produce un circuito abierto intermitente. La resistencia de aislamiento y el rendimiento dieléctrico también se pueden verificar cuando el conector se usa en equipos de mayor voltaje.
Para los conectores de señal, incluso una pequeña degradación de la superficie puede causar ruido. Para los conectores de alimentación, La corrosión puede aumentar el calor en el punto de contacto. Los informes de prueba deben incluir valores iniciales, valores finales, cambio de resistencia, condición visual y cualquier evento anormal durante la exposición.
La inspección física ayuda a explicar los resultados eléctricos. Las películas oscuras, los productos de corrosión verdes, los depósitos de blanco, las picaduras, el ataque de los bordes o las grietas del revestimiento pueden apuntar a la debilidad del material o del proceso. La inspección microscópica puede revelar corrosión en los poros, arañazos, costuras de engarzado o metal base expuesto.
Si dos diseños de conectores muestran valores de resistencia similares pero uno tiene una corrosión visible severa, el diseño más limpio puede ser más seguro para uso a largo plazo.
Para los fabricantes de conectores y proveedores de equipos industriales, la capacidad de la Cámara afecta directamente la calidad de la prueba.
La cámara de prueba de gas mixto LIB admite el control de nivel ppb de SOde, H₂S, NOde y Clse. Cada canal de gas se puede monitorear y controlar de forma independiente, lo que ayuda a mantener repetibles las pruebas de gas mixto en todos los lotes.
La cámara cubre 15 ℃-80 ℃ Y 30%-98% RH, con una fluctuación de temperatura de ± 0,5 ℃, una desviación de temperatura de ± 2,0 ℃ Y una desviación de humedad de ± 2.5% RH. Esto permite que las pruebas de conectores combinen la exposición a contaminantes con un estrés por humedad estable.
Las pruebas de gas corrosivo requieren una operación segura. La cámara incluye escape de gas, cerradura de puerta electromagnética, protección contra temperaturas, protección contra sobrecorriente, protección contra escasez de agua, protección contra la combustión seca del humidificador y protección contra fugas de tierra. Estas características son importantes para pruebas largas que utilizan gases tóxicos o corrosivos.
El controlador programable y la conexión de PC admiten programas de prueba repetibles, manejo de datos y pruebas de exposición a largo plazo. Para los fabricantes que ejecutan Validación de I + D y control de calidad, la repetibilidad suele ser tan importante como la capacidad de la cámara.
Industria LIBProporciona cámaras de prueba ambiental para la corrosión, el clima, el polvo, la entrada de agua y las pruebas de intemperie, lo que respalda la verificación de confiabilidad industrial en múltiples industrias.
Para los clientes que prueban conectores de equipos industriales, LIB proporciona más que un cuerpo de cámara. La empresa puede admitir la selección de la Cámara, la configuración del gas, la discusión de la condición de prueba y las necesidades de operación a largo plazo. Su cámara de prueba de gas mixto es adecuada para componentes electrónicos, materiales metálicos, conjuntos industriales, muestras de conectores y otros productos que necesitan datos de resistencia a la corrosión antes de usar en el campo.
La industria LIB no solo proporciona cámaras avanzadas de prueba de gas mixto, sino que también garantiza la atención al cliente a largo plazo con3 años de garantía y servicio técnico de por vida... Nuestro equipo admite la guía de instalación, la capacitación de operaciones y la consulta técnica continua para ayudarlo a mantener un rendimiento de prueba estable y confiable durante todo el ciclo de vida del equipo.
Las pruebas de gas mixto verifican cómo reaccionan los conectores de los equipos industriales a los gases corrosivos como H₂S, SOde, NOde y Clde bajo humedad y temperatura controladas. Ayuda a revelar la corrosión de contacto, el aumento de la resistencia, el daño del chapado y la inestabilidad de la señal antes de que el conector se utilice en entornos hostiles.
Los gases comunes incluyen sulfuro de hidrógeno, dióxido de azufre, dióxido de nitrógeno y cloro. Dependiendo de la aplicación, también se pueden usar amoníaco u otros gases. Para las pruebas de confiabilidad del conector, la concentración de gas generalmente se controla al nivel de ppb.
La corrosión crea películas o depósitos en superficies de contacto metálicas. Estas capas pueden reducir la conductividad y aumentar la resistencia de contacto. En los circuitos de señal de baja corriente, incluso un pequeño cambio de resistencia puede causar lecturas inestables o fallas intermitentes.
Las industrias que comúnmente necesitan esta prueba incluyen automatización industrial, equipos eléctricos, Transporte, maquinaria minera, tratamiento de aguas residuales, telecomunicaciones, equipos marinos, procesamiento químico y sistemas electrónicos al aire libre.
